Radiotehnika S-90B

Изготовитель: ПО «Радиотехника», г. Рига.

Radiotehnika S-90B Radiotehnika S-90B Radiotehnika S-90B

Назначение и область применения: для высококачественного воспроизведения музыкальных и речевых программ в стационарных бытовых условиях. S-90B более поздняя модель «S-90», отличающаяся расширенным диапазоном воспроизводимых частот, введением индикации электрической перегрузки громкоговорителей и новым внешним видом. Рекомендуемая мощность высококачественного бытового усилителя 20 – 90 Вт. Руководство по эксплуатации на диске.

Radiotehnika S-90B

S-90B

Характеристики S-90B:

3-х полосная напольная АС с фазоинвертором

Диапазон воспроизводимых частот: 25 (-14 дБ) – 25000 Гц

Неравномерность АЧХ в диапазоне 100 — 8000 Гц: ±4 дБ

Чувствительность: 89 дБ (0,56 Па/√Вт)

Направленность под углами 25° (±5°) в горизонтальной плоскости и 7° (±2,5°) в вертикальной плоскости, от АЧХ, измеренной по акустической оси АС:

в вертикальной плоскости: ±3 дБ

в горизонтальной плоскости: ±4 дБ

Гармонические искажения АС при уровне звукового давления 90 дБ на частотах:

250 — 1000 Гц: 2 %

1000 – 2000 Гц: 1,5 %

2000 – 6300 Гц: 1 %

Сопротивление: 8 Ом

Минимальное значение импеданса: 7,6 Ом

Номинальная мощность: 35 Вт

Предельная (паспортная) мощность: 90 Вт

Кратковременная мощность: 600 Вт

Установленные динамики:

НЧ: 75ГДН-1-8

СЧ: 20ГДС-1-16

ВЧ: 6ГДВ-6-25

Размеры (ВхШхГ): 710х360х285 мм

Вес: 23 кг

S-90B

Конструкция S-90B

Корпус выполнен в виде прямоугольного не разборного ящика из древесно-стружечной плиты, фанеровано шпоном ценных пород дерева. Толщина стенок 19 мм, лицевая панель – фанера толщиной 22 мм. На стыках стенок корпуса с внутренней стороны установлены элементы, увеличивающие прочность и жесткость корпуса.

S-90B S-90B S-90B

Головки обрамлены двумя декоративными накладками, из пластмассы белого или черного цвета. Одна накладка обрамляет СЧ и ВЧ, а также верхнюю половину лицевой панели, другая – головку НЧ и нижнюю половину лицевой панели АС.

S-90B S-90B

Головки защищены металлическими сетками. Каждая из накладок закреплена с помощью шести декоративных шурупов. Головка СЧ с внутренней стороны изолирована от общего объема корпуса специальным пластмассовым кожухом в форме усеченного конуса. Головки НЧ, СЧ и ВЧ расположены на лицевой панели по вертикальной оси. На шильдике в верхней части АС изображена кривая АЧХ и дано название АС. В правом углу лицевой панели находятся индикаторы перегрузки АС по каналам, а в нижней части – прямоугольной отверстие фазоинвертора, размером 108х35 мм и частотой настройки 25 Гц.

S-90B

S-90B

На задней стенке АС укреплен шильдик с основными характеристиками и колодка с зажимами для подключения соединительного шнура, а также регуляторы уровня звукового давления на средних и высоких частотах.

S-90B S-90B

S-90B

Внутренний объем АС – 45 литров. Для уменьшения влияний на АЧХ звукового давления и качество звучания АС резонансов внутреннего объема корпуса, он заполнен звукопоглотителем, представляющим собой маты из технической ваты, обтянутые марлей.

S-90B

S-90B

S-90B

Стакан для СЧ динамиков:

S-90B

Фазоинвертор S-90B

Внутренний объём – 1 л. Площадь отверстия 37,4 см2. Эквивалентная длина 267 мм. С внутренней стороны трубы фазоинвертора крепилось поролоновое кольцо шириной 70-80 мм и толщиной 10 мм. Высота над краем трубы примерно 15 мм:

S-90B S-90B S-90B

S-90B

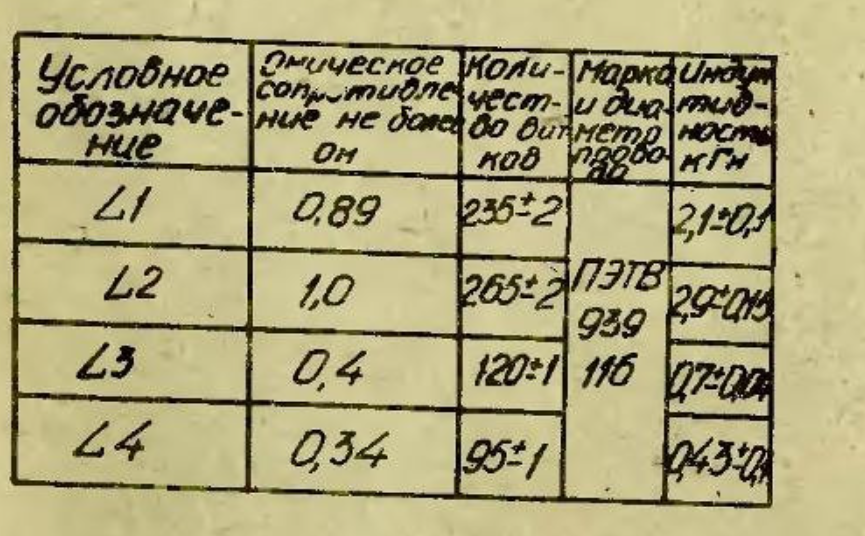

Внутри корпуса на одной плате расположены электрические фильтры, обеспечивающие разделение полос АС. Частоты раздела между НЧ/СЧ — 750 Гц (±50 Гц), между СЧ/ВЧ — 5000 Гц (±500 Гц). В конструкции фильтров и блока индикации перегрузки применены резисторы типа ВС, МЛТ, СП3-38Б, С5-35И, ППБ, конденсаторы типа МБГО-2, К50-12, К75-11 и катушки индуктивности на пластмассовых литых каркасах.

S-90B

S-90B

Тема на форуме

422 комментария: Radiotehnika S-90B

  1. Александр пишет:

    Всем привет. Являюсь обладателем такой акустики. Вроде и рад что купил пару недель назад и вот сегодня вылезли непонятки. Но к делу. Акустика эта играет в комплекте с усилителем маранц 8001. За пару недель что у меня она никаких косяков как бы не замечал. Играла в связке с сд техникс. Бюджетного уровня. Вчера разорился и купил сд маранц 6001. Включил ну просто бомба звук. Искренне порадовался за советскую акустику. Сегодня начал как обычно тестить новый аппарат. Живу в квартире панелька потому не громко слушаю музыку. И вот слушаю слушаю диск и раз правый канал пропал. Точнее не полностью но громкость почти по нулям. Ну блин думаю сидюк с косяком. Переключил его на флешку. Вроде все нормально. Потом раз и опять канал ушел. Стал менять кабель межблочный показалось что контакт слаб. Поменял на простой. Слушаю. Опять все хорошо. Потом раз и тишина в правом канале. Стал крутить громкость усилителя. И с увеличением громкости стало пробивать канал. Ладно думаю. Поменял местами колонки. И вот тут сразу громкость стала меньше уже на другом канале. Не пропадает полностью звук но колонка звучит намного тише другой. Что такое может быть с колонкой. Куда в каком направлении копать и смотреть. Сегодня уже поздно конечно но завтра начну по новому. Спасибо заранее

    • Noisemate пишет:

      Глядя в хрустальный шар, провода от усилителя к колонкам

      • Александр пишет:

        провод 4 мм советский медь. другая то колонка на этом проводе хорошо работает. До этого обнаружил, что перепутаны земля и сигнальный провод. Проверял батарейкой. Плюс получается на черном контакте. ТАм минус нарисован.

  2. Сергей пишет:

    Поводок на НЧ головке или непропаи в фильтре.

  3. Миша Козлов пишет:

    Можно ли поставить звуковую катушку вч на 19 ом вместо 25? У продавца на авито шелк только 19 ом

  4. Владимир пишет:

    Здравствуйте. Хочу дополнить акустику дополнительными ВЧ. Что посоветуете? Спасибо.

    • Роман пишет:

      не нужно. в своей полосе частот должна играть только своя одна головка. если не хотите кашу получить. если озаучивать стадион,то можно.

    • Окадемик пишет:

      Мой совет не оригинальный: так как я слышал звучание штатных ВЧ динамиков и остался не в восторге, то можно попробовать заменить штатные ВЧ на изодинамические (ribbon tweeter) фирмы HIFI DIY модель Al-100. По качеству воспроизведения ВЧ сигнала они и за небольшую цену им нет равных. Приобретать надо восьмиомные изодинамики и потом пересчитать номиналы фильтра.
      Разумеется, включать АС на “полную катушку” уже нельзя – да так никто и не слушает! Вопрос крепежа новых динамиков решать на месте, “старую” декоративную сетку можно и нужно оставить.

      • А.В. пишет:

        Звучание заметно улучшается путем удаления защитного кольца у диффузора.

  5. INACIO пишет:

    Olá, como posso adquirir este S90? ainda tem disponível ? vocês tem WhatsApp ou Viber ? aguardo resposta.

    Obrigado…

  6. Дмитрий пишет:

    Приветствую. Вопрос по данной акустике. Имеется пара S90B на пломбах неожиданно стали играть плоско как будто частного диапазона не хватает, низов нет вообще пока эквалайзером не прибавишь. Усилитель заведомо рабочий (проверенной двумя парами АС кроме с90б). Динамики извлек прогнал синусов ни чего не задевает подводы целые. В чем может проблема ? Грешу на фильтры но тут стоят МБГО насколько знаю они не сохнут. По схеме что в первую очередь менять какие емкости? Благодарю за ответы

    • ldsound пишет:

      Проверьте схему на паспортную, чтобы все было припаяно куда нужно. Проверить элементы (да они почти вечные, но все может быть) и динамики, полярность включения динамиков согласно схеме. Потом только микрофоном смотреть.

      • Дмитрий пишет:

        Схема полностью бьется с паспортом, в чем причина нашел – два проволочных резистора идущие на регулировку СЧ и ВЧ через них сигнал проходит на очень большой мощности, на малой практические нет.

  7. игорь пишет:

    Проверьте все конденсаторы, в НЧ и СЧ, отсоедините индикацию перегрузки.
