Harman Kardon HKTS 210 это активный сабвуфер, который часто встречается на вторичном рынке как самостоятельный НЧ-блок. Модель интересна тем, что в отличие от большинства массовых сабвуферов бюджетного и среднего сегментов, выполненных в фазоинверторном оформлении, здесь использован закрытый корпус.
Характеристики Harman/Kardon HKTS 210:
Диапазон воспроизводимых частот по уровню -6 дБ: 45 – 200 Гц
Чувствительность: 85 дБ
Выходная мощность усилителя (RMS): 200 Вт
НЧ-динамик: ∅200 мм (Peerless SBS-200F35CP01 или Harman/Kardon 24MR11DZA-DW01)
Органы управления: громкость, фаза, Bass Boost, селектор LFE/Normal, Power Mode
Входы: Line (RCA), LFE (RCA), External Trigger (3.5 мм jack 3–30 В)
Напряжение питания: 220 – 240 В ~50/60 Гц
Габариты (В×Ш×Г): 353×267×267 мм
Масса: 9 кг

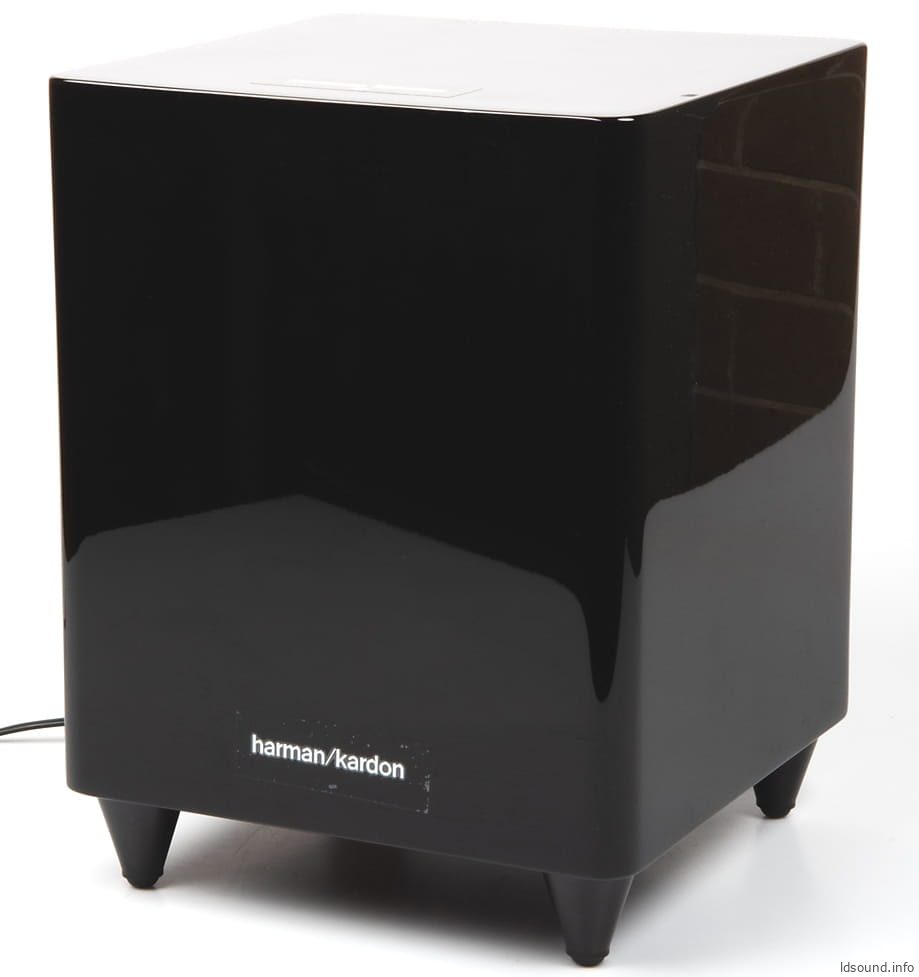

Конструкция Harman/Kardon HKTS 210

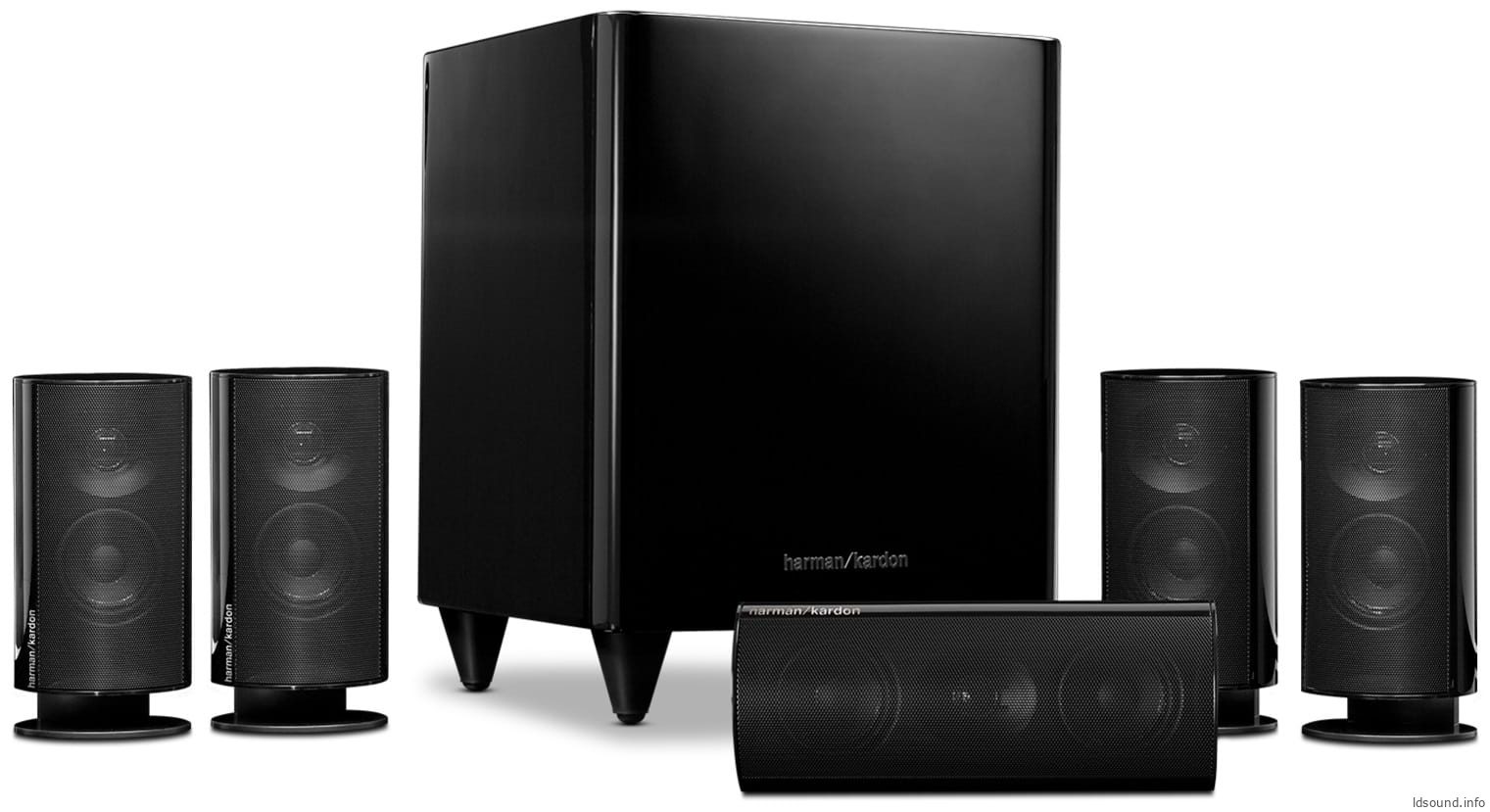

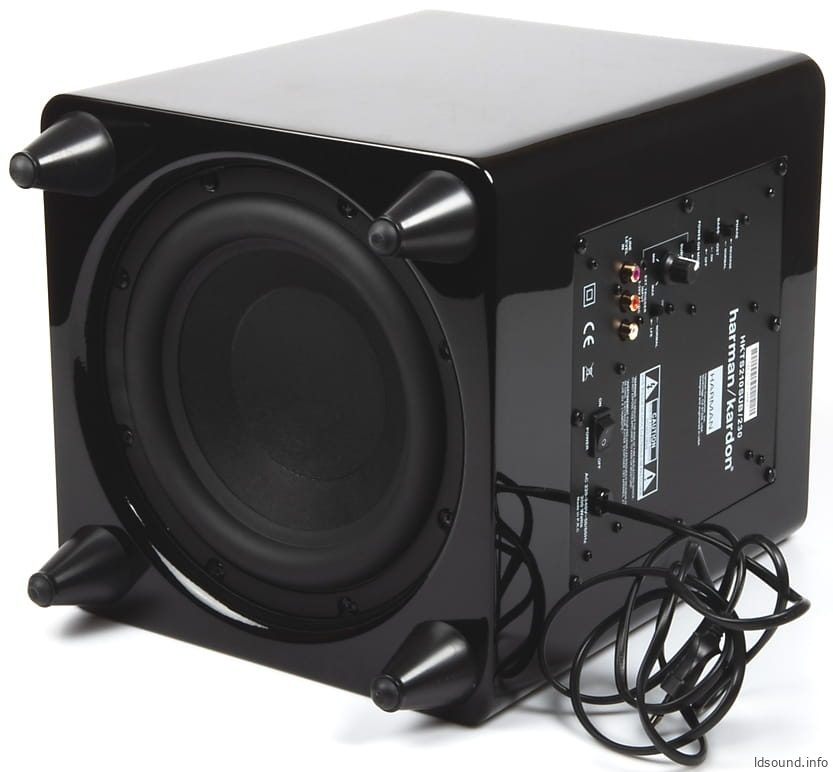

Корпус выполнен из МДФ высокой плотности с глянцевой отделкой рояльным лаком (бывают исполнения в черном и белом цвете). Вся конструкция опирается на четыре массивные ножки, обеспечивающие фиксированный зазор между диффузором и полом. Сабвуфер входил в состав комплектов акустики домашнего кинотеатра Harman/Kardon HKTS 20, HKTS 30, HKTS 60.

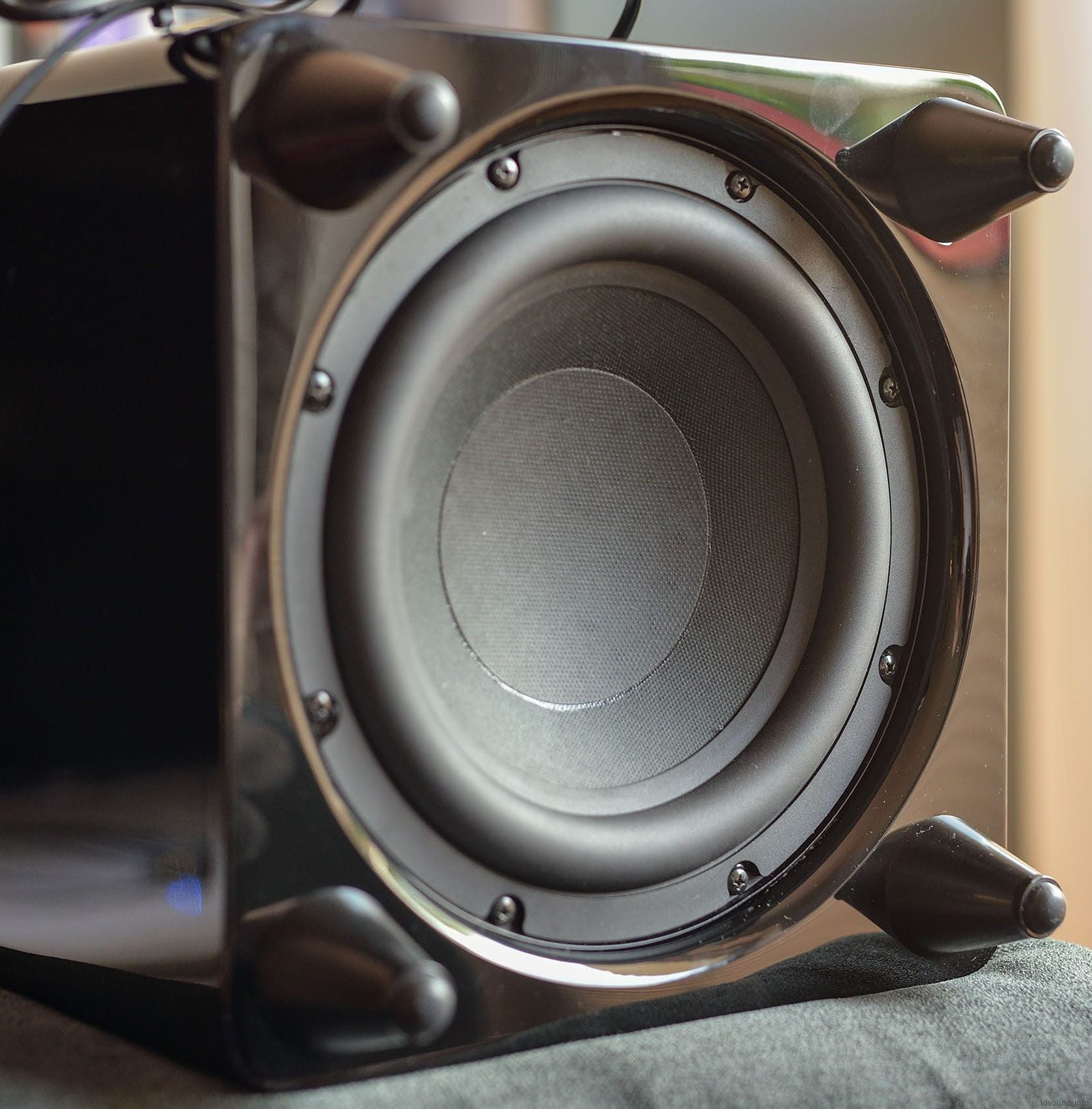

НЧ-головка установлена в нижнем основании, что обеспечивает равномерную нагрузку на диффузор и эффективное акустическое согласование с помещением. Подвес динамика мягкий, с большим ходом, изготовлен из резины. Материал диффузора – длинноволокнистая целлюлоза с пропиткой. Магнитная система выполнена на кольцевом ферритовом магните с отверстием в керне.

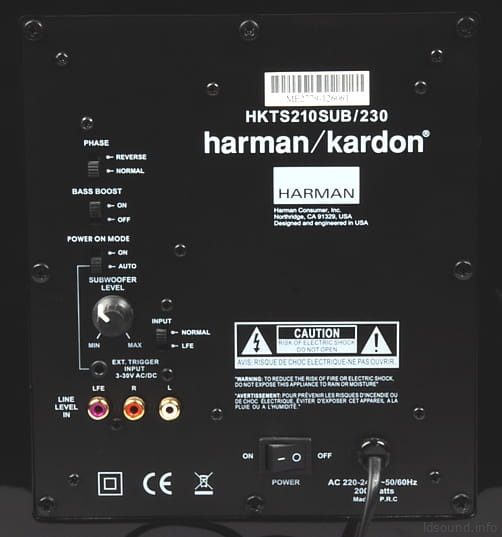

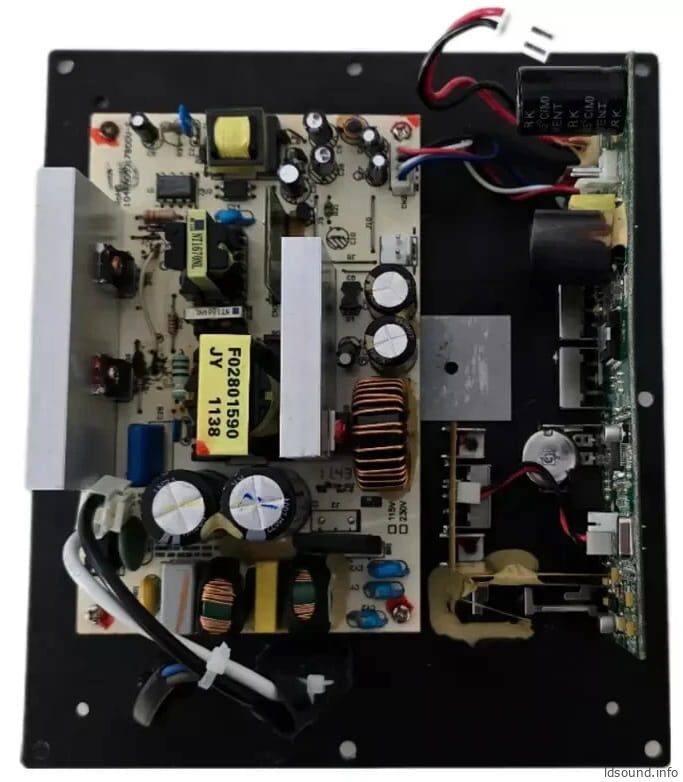

Сабвуфер построен на базе импульсного блока питания и усилителя мощности класса D на чипе STA516B с мостовым включением. Задняя металлическая панель совмещает функцию радиатора охлаждения для встроенного усилителя и содержит широкий набор настроек:
- LFE (RCA) — специальный вход прямой подачи сигнала в обход встроенного фильтра низких частот. Предназначен для работы с AV-ресиверами, имеющими собственный менеджмент баса.
- LINE LEVEL IN (L/R) — линейный стереовход для работы с полными усилителями или предусилителями без отдельного LFE-выхода.
- EXT. TRIGGER INPUT — разъем для подачи управляющего напряжения (3–30 В) с ресивера для синхронного включения/выключения.
- INPUT (NORMAL / LFE) — переключает сабвуфер между работой через встроенный ФНЧ и прямым входом.
- POWER ON MODE (ON / AUTO) — автоматическое управление питанием. В режиме AUTO сабвуфер переходит в режим ожидания при отсутствии сигнала и включается при его появлении.
- PHASE (NORMAL / REVERSE) — инверсия фазы (0°/180°) для устранения провалов на частоте раздела с основной акустикой.
- BASS BOOST (ON / OFF) — схема коррекции НЧ, добавляющая подъем (порядка +3…+6 дБ) на частотах около 45 Гц.
- SUBWOOFER LEVEL — аналоговый регулятор входной чувствительности (громкости).

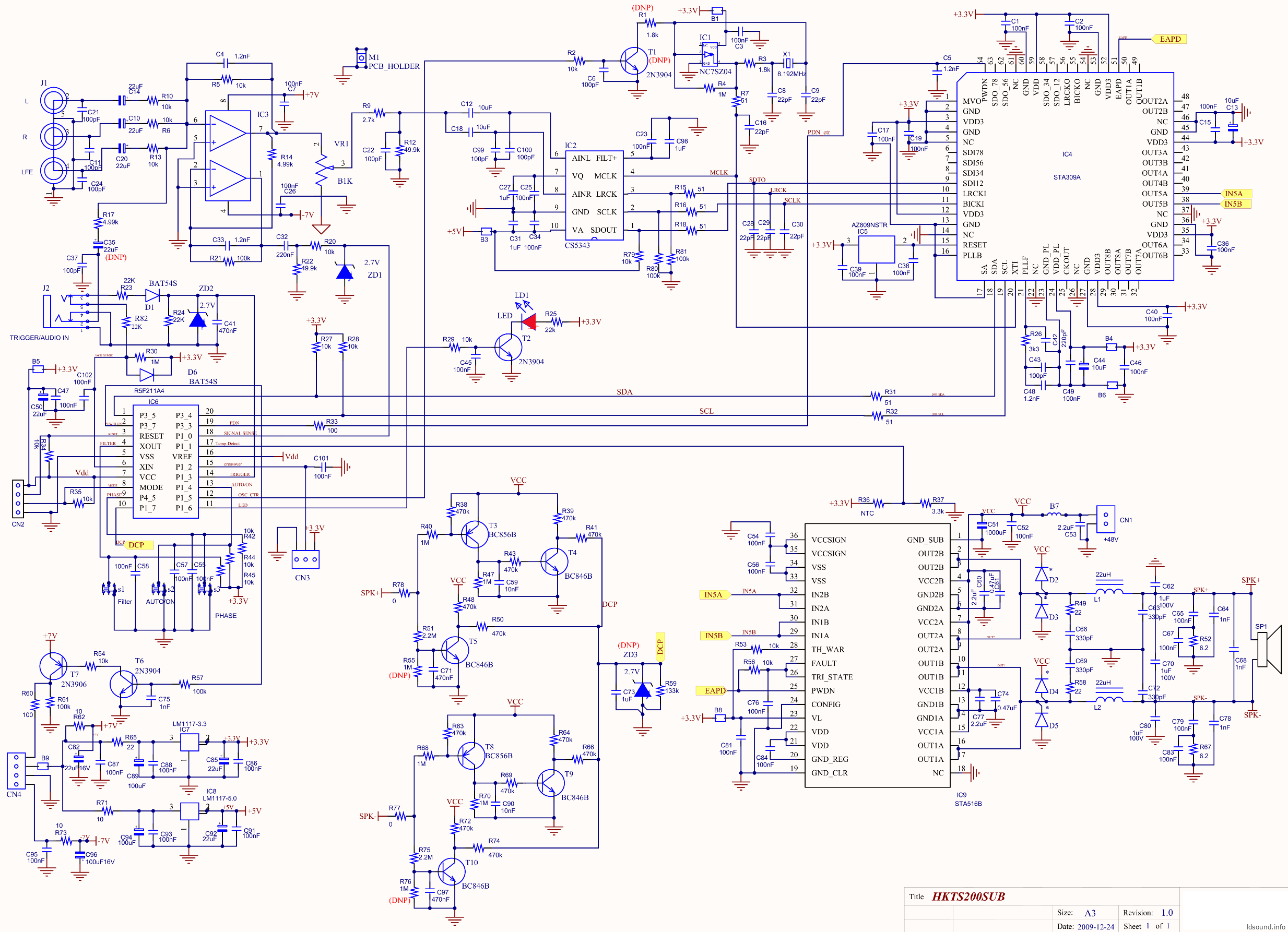

Схема Harman/Kardon HKTS 210 SUB:

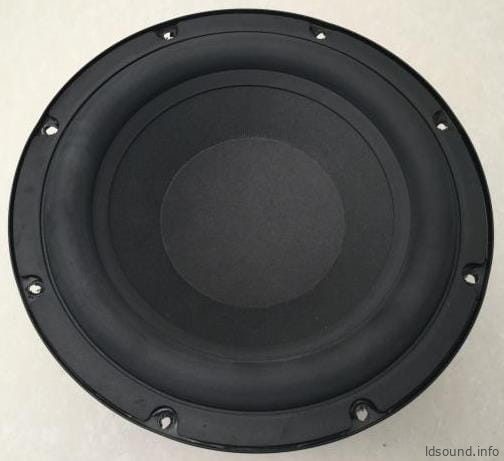

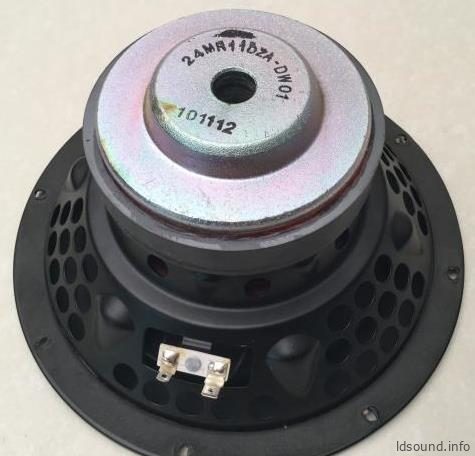

Harman/Kardon 24MR11DZA-DW01:
Peerless SBS-200F35CP01:
Благодаря закрытому акустическому оформлению HKTS 210 SUB имеет четко выраженный почерк, исключая характерный «гул», затягивание басовых откликов (турбулентность воздуха) и переходные помехи. Бас получается точным, быстрым и упругим. Позиционирование «динамиком в пол» делает сабвуфер менее критичным к близкому расположению у стен. Предпочтительно устанавливать его на твердое основание, избегая ковров с высоким ворсом, перекрывающих зазор.
