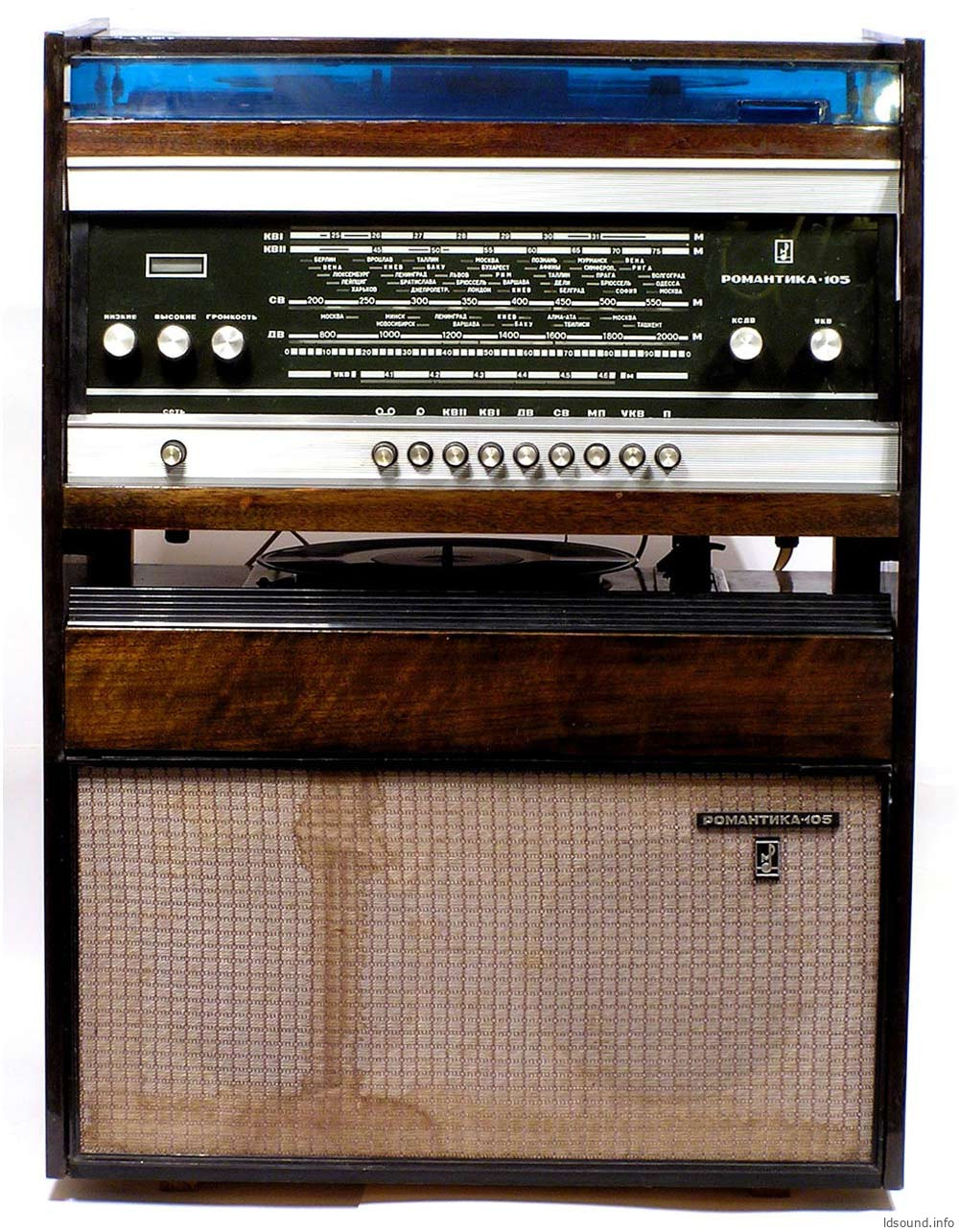

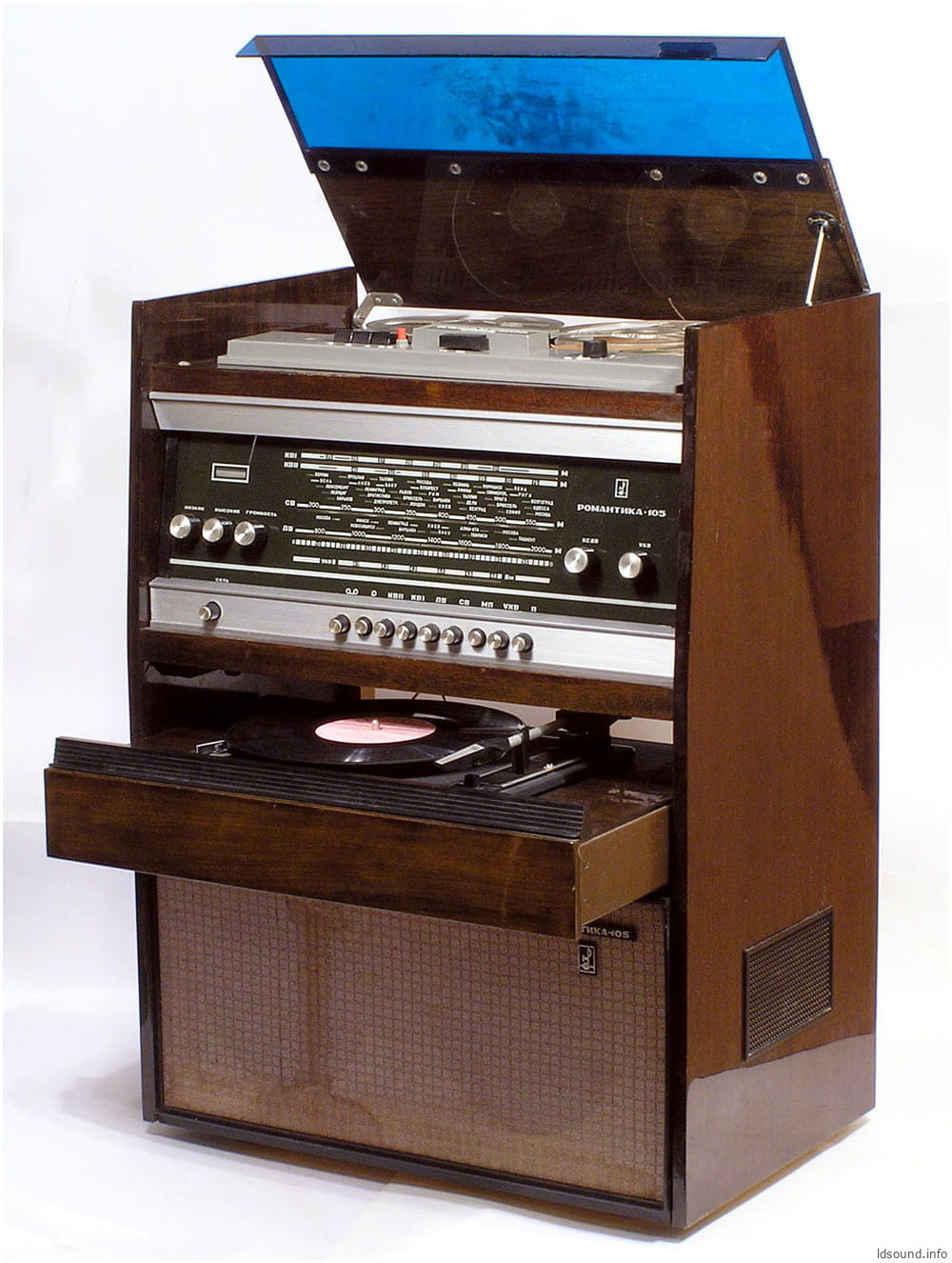

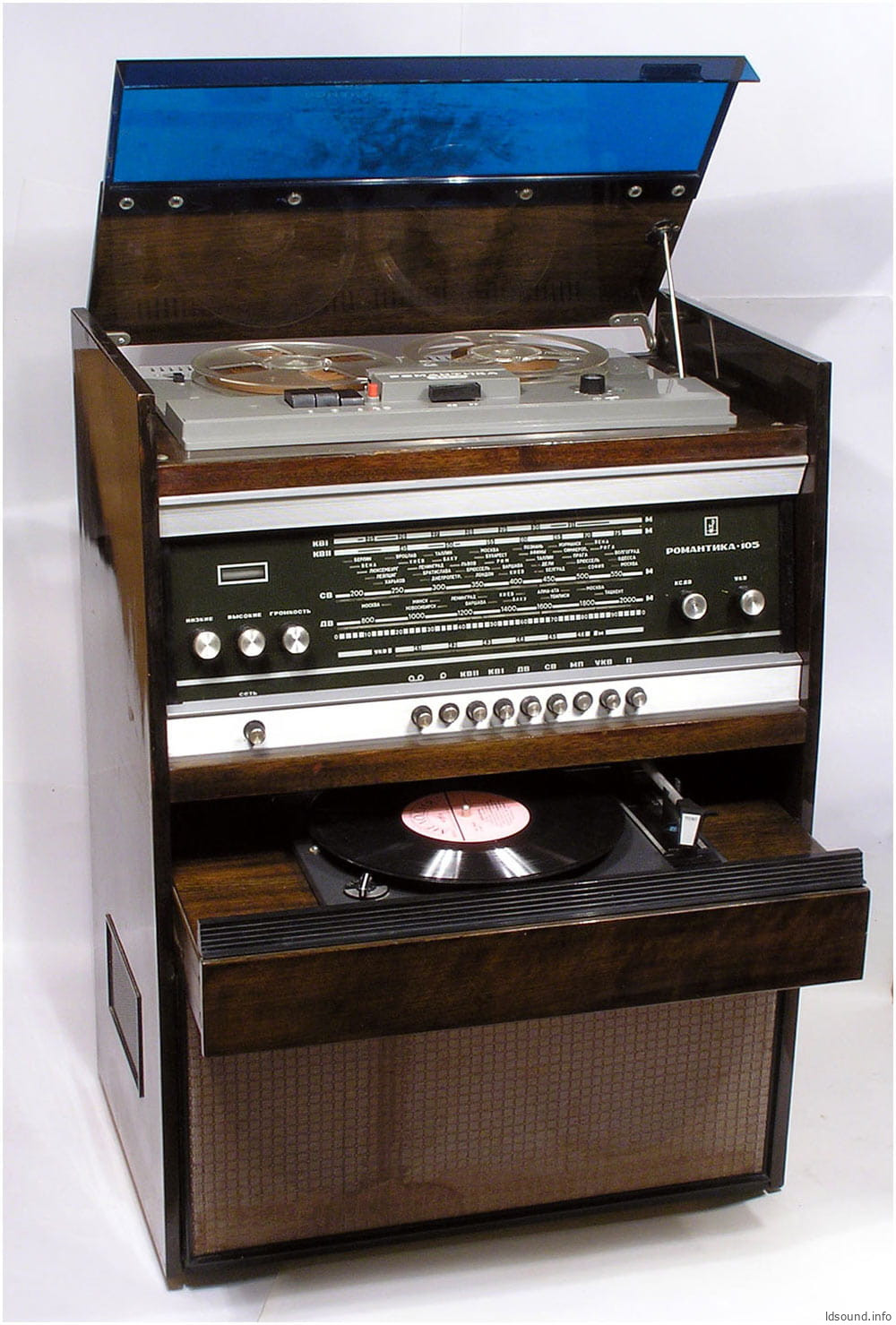

«Романтика-105» — напольная консольная магниторадиола, выпускавшаяся с 1972 года Харьковским ПСЗ им. Кравченко. Создана на базе серийной радиолы «Ригонда-102», но имеет отличия – установлены более мощный силовой трансформатор и индикатор настройки на лампе 6Е3П. Оснащена магнитофонной панелью от «Романтики-103» и проигрывателем пластинок II-ЭПУ-50 (для всех форматов).
Характеристики Романтика-105:
Диапазоны радио: ДВ, СВ, КВ-1, КВ-2 и УКВ-ЧМ
Громкоговорители: пара 4ГД-28 и пара 1ГД-28
Габаритные размеры (ВхШхГ): 725×548×360 мм
Вес: 35 кг

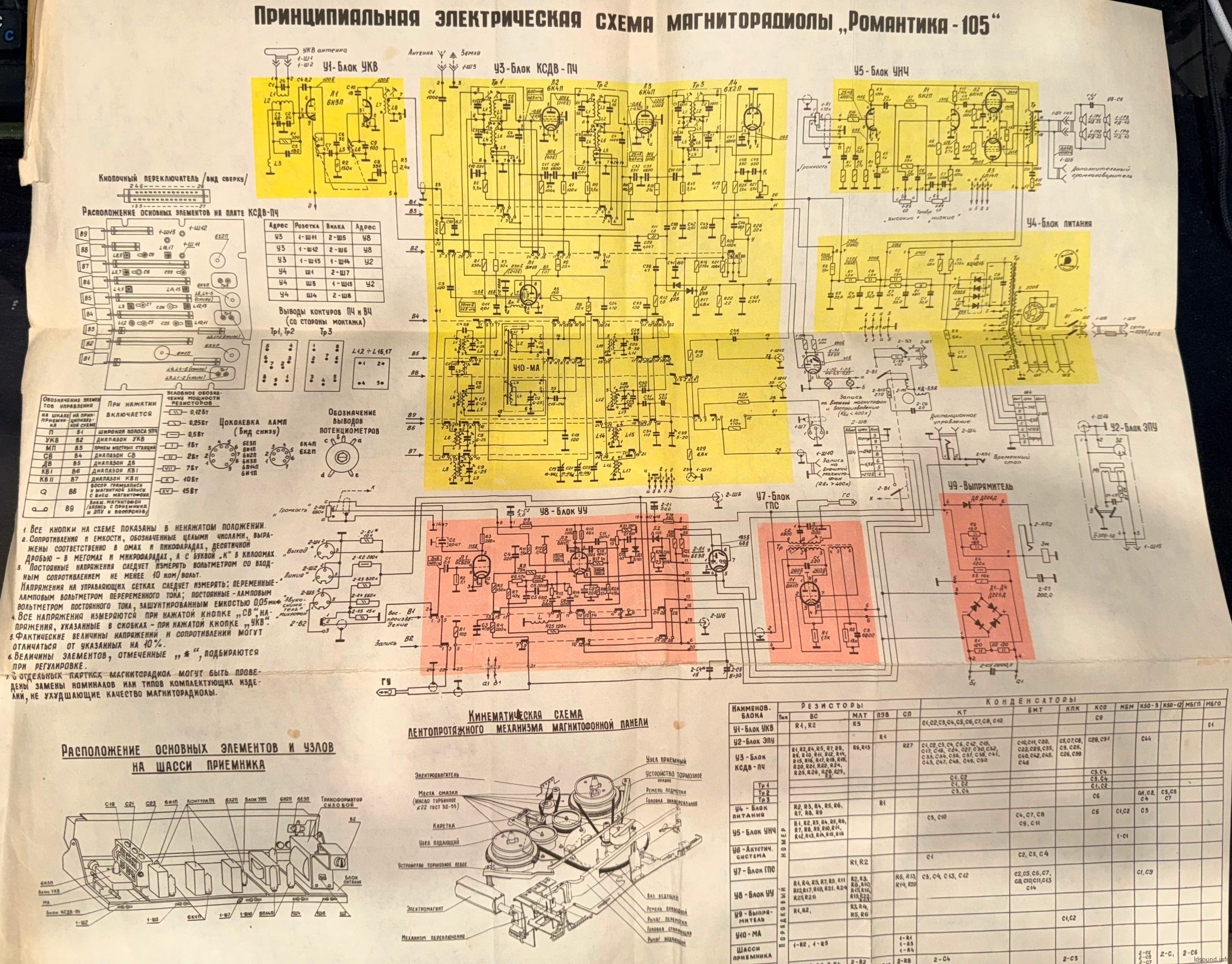

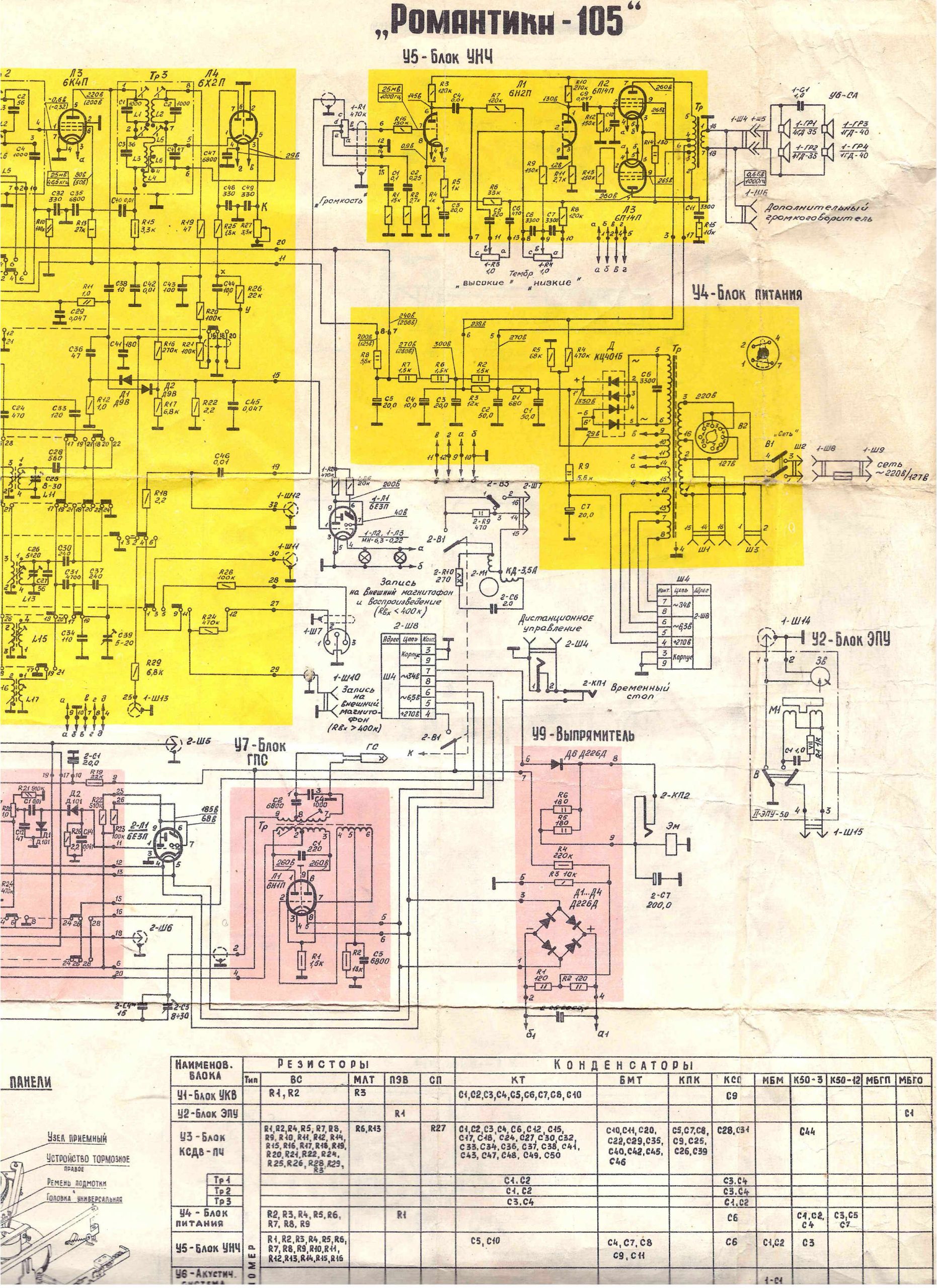

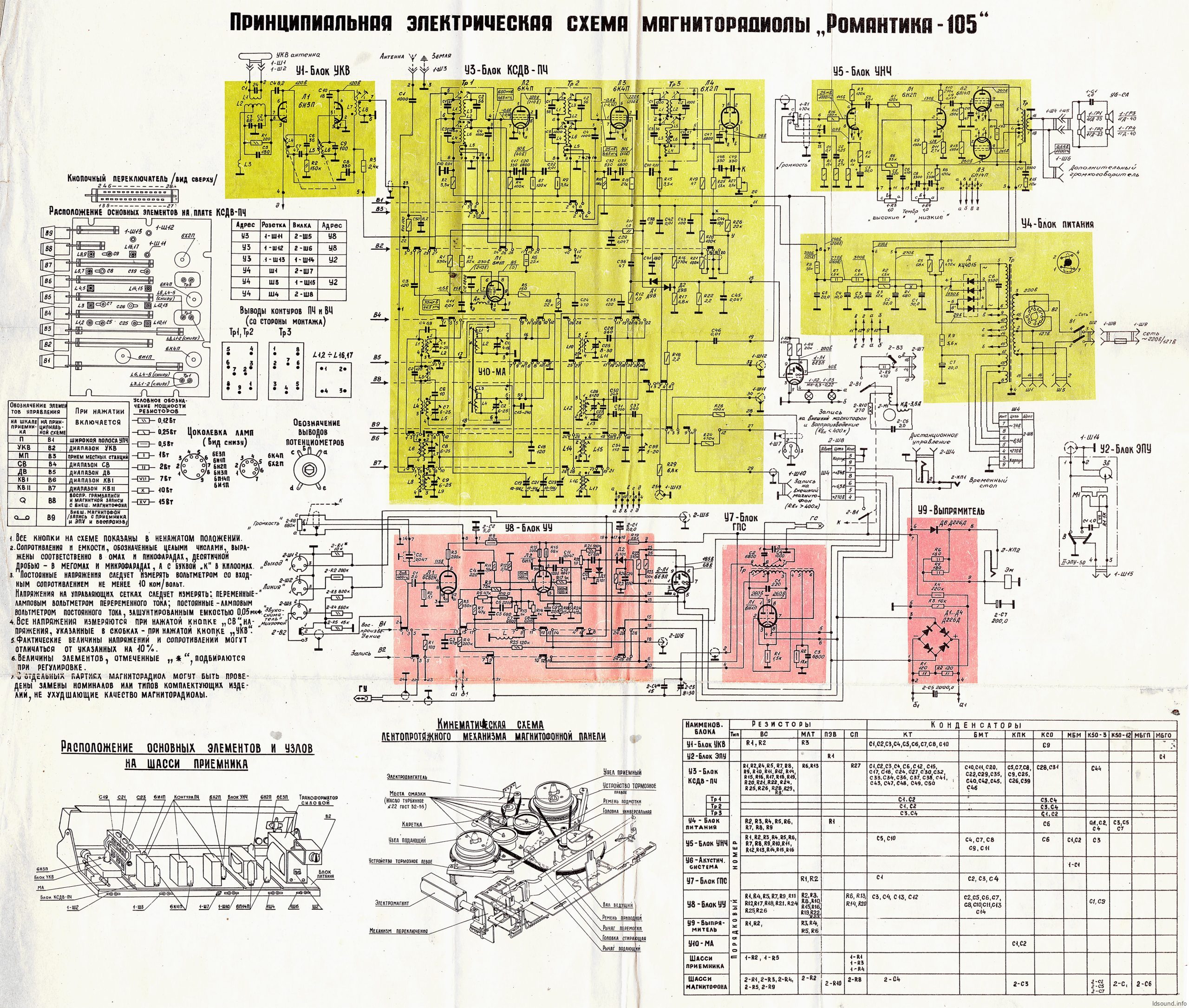

Электрическая схема Романтика 105:
Электрическая схема Романтика 105 в большом разрешении.

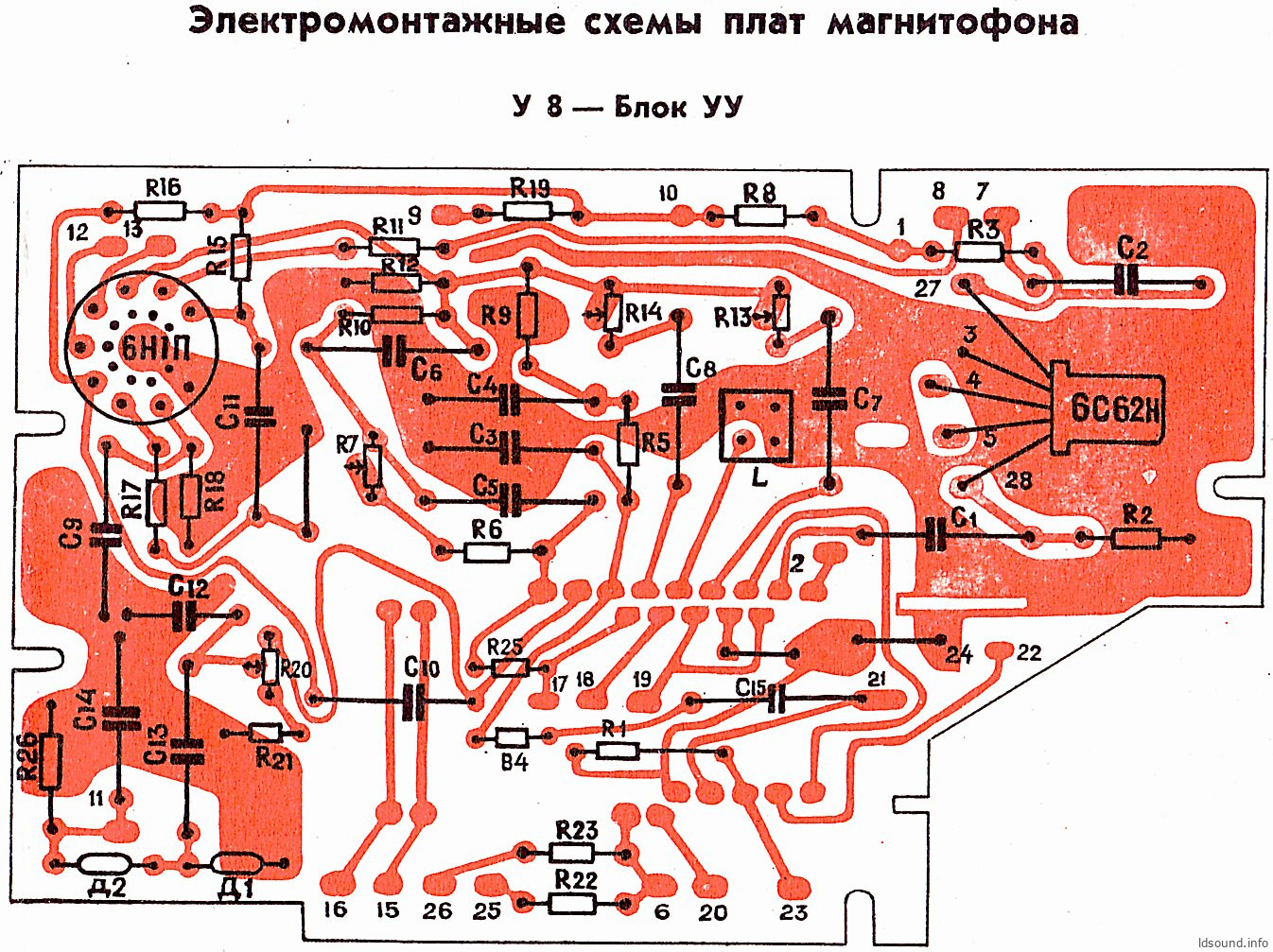

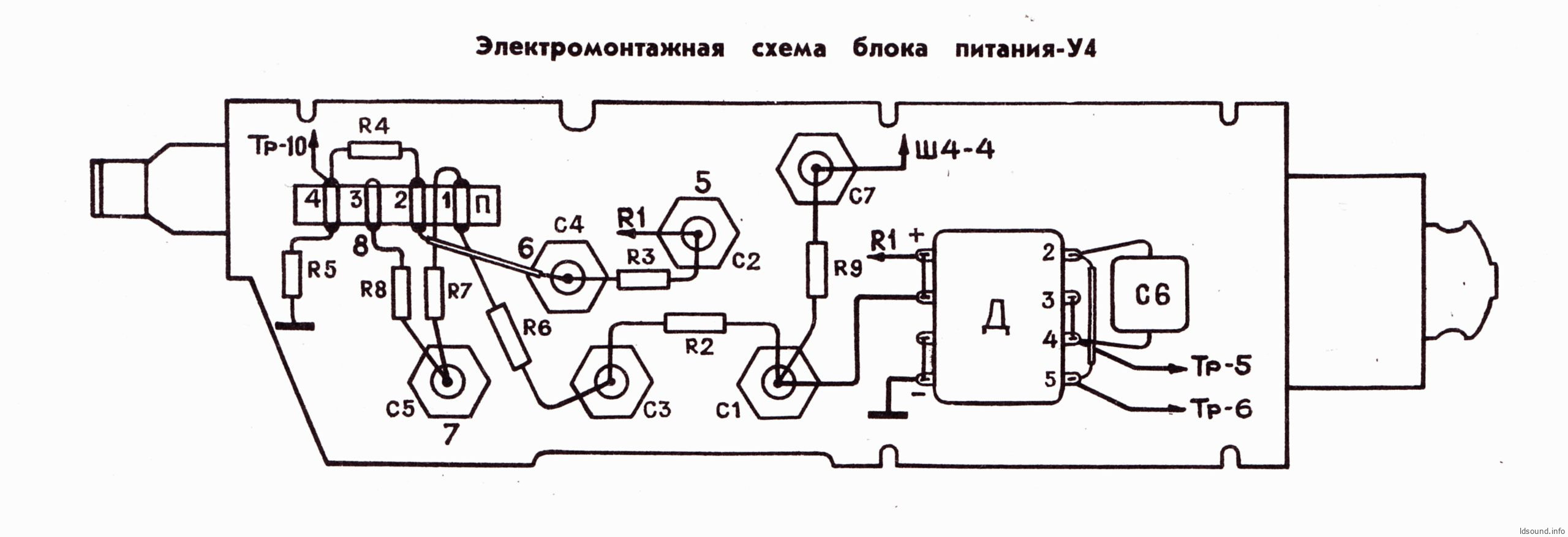

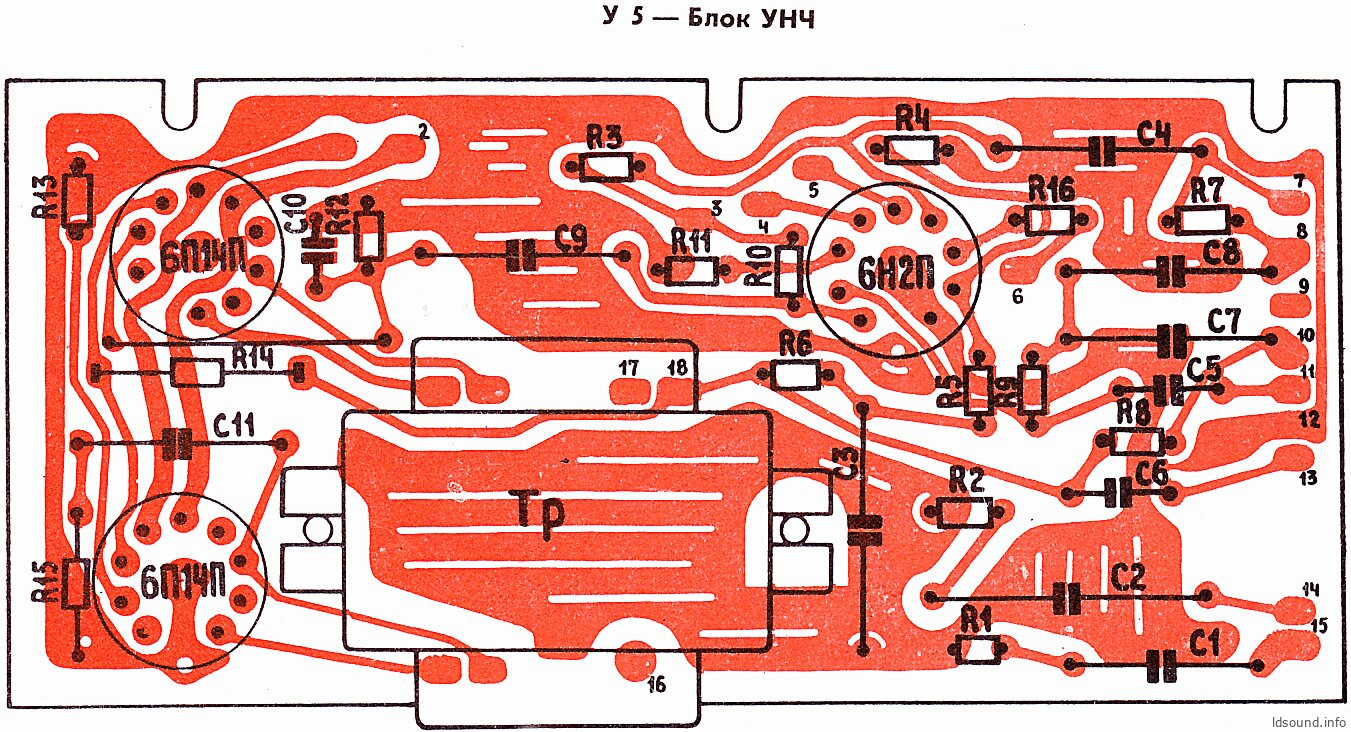

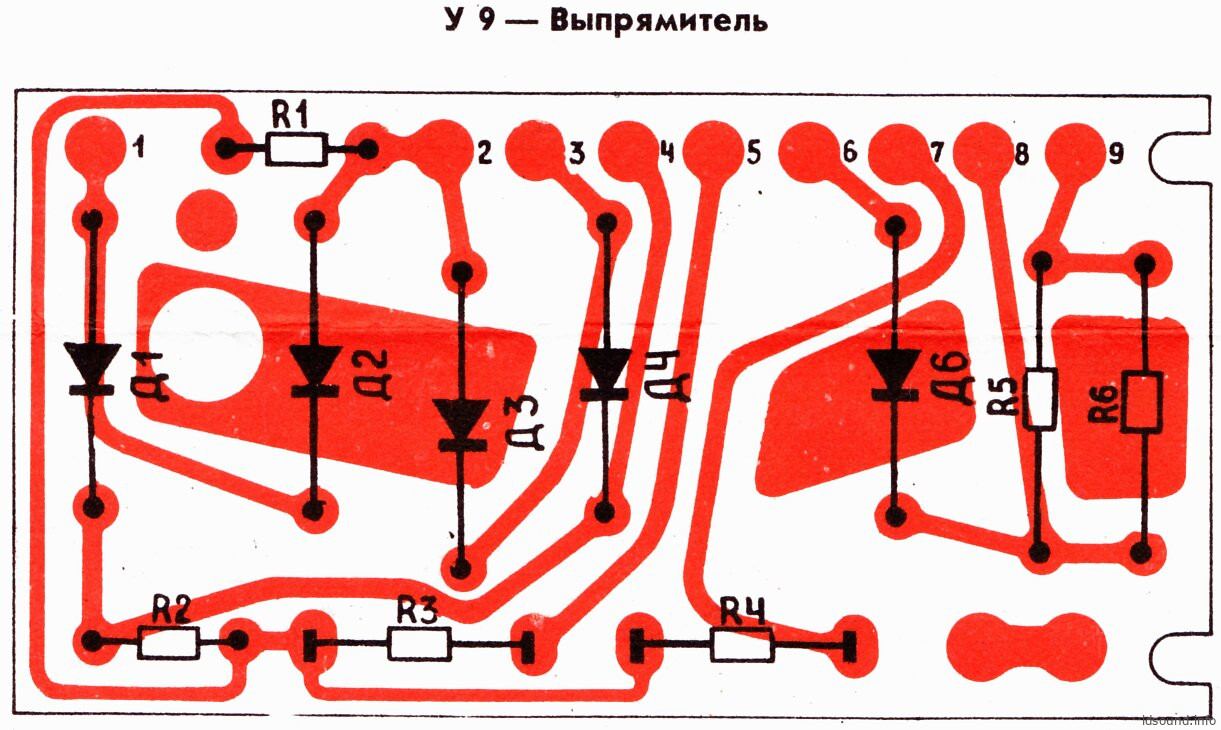

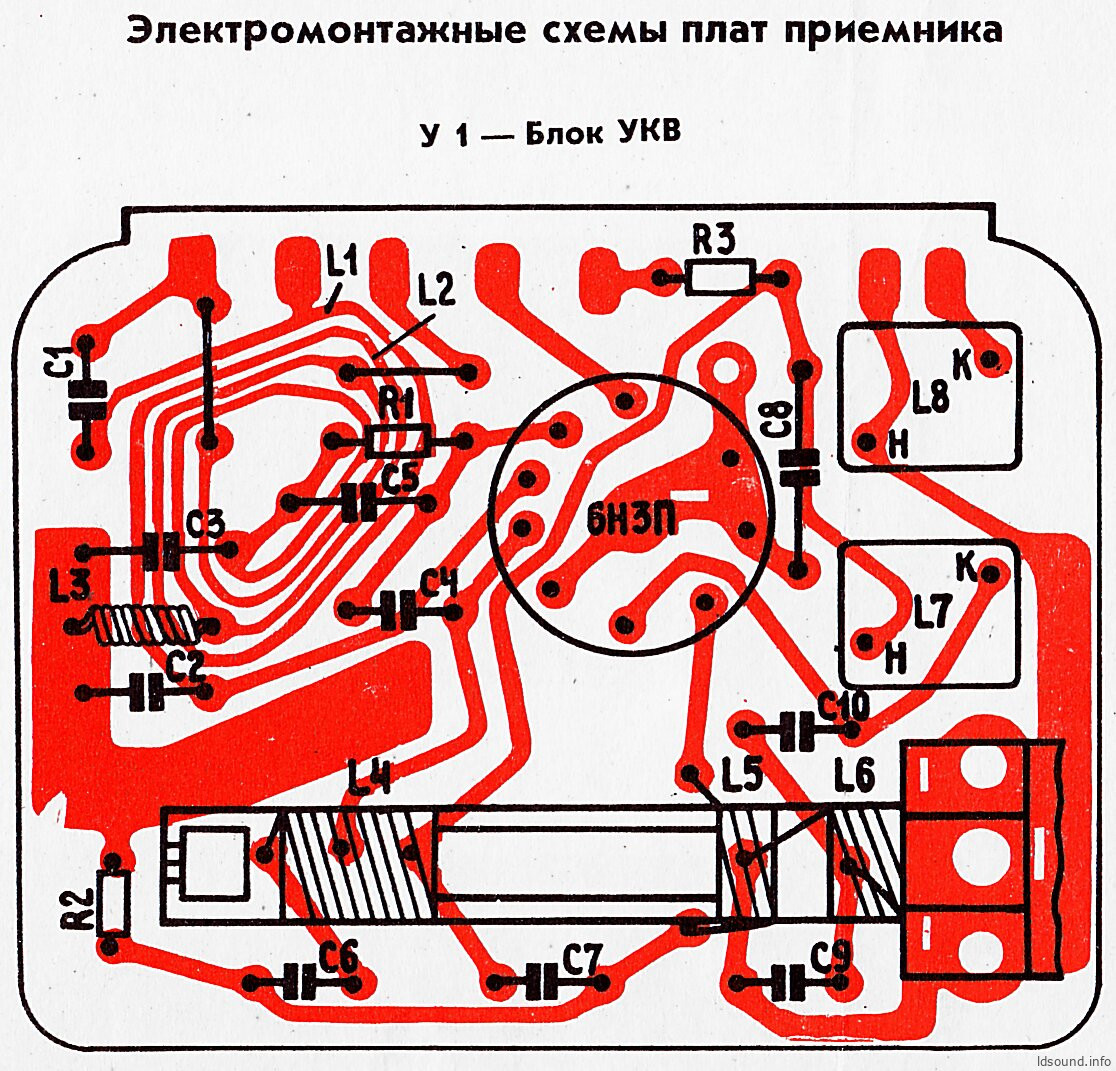

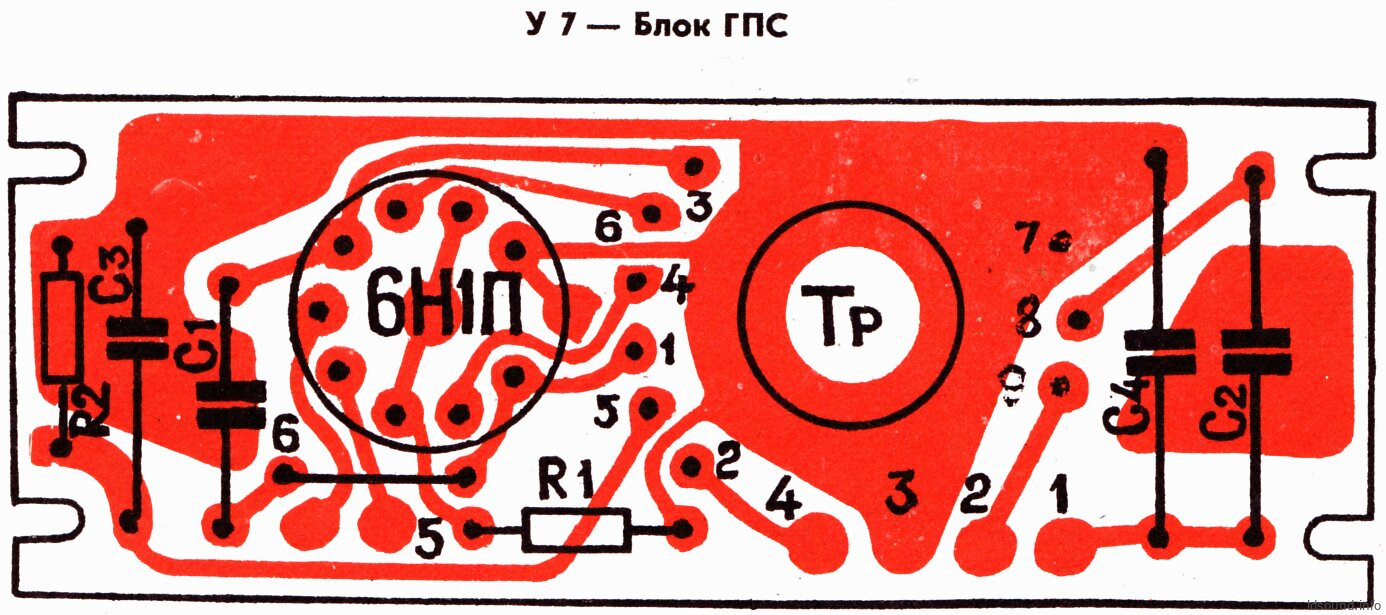

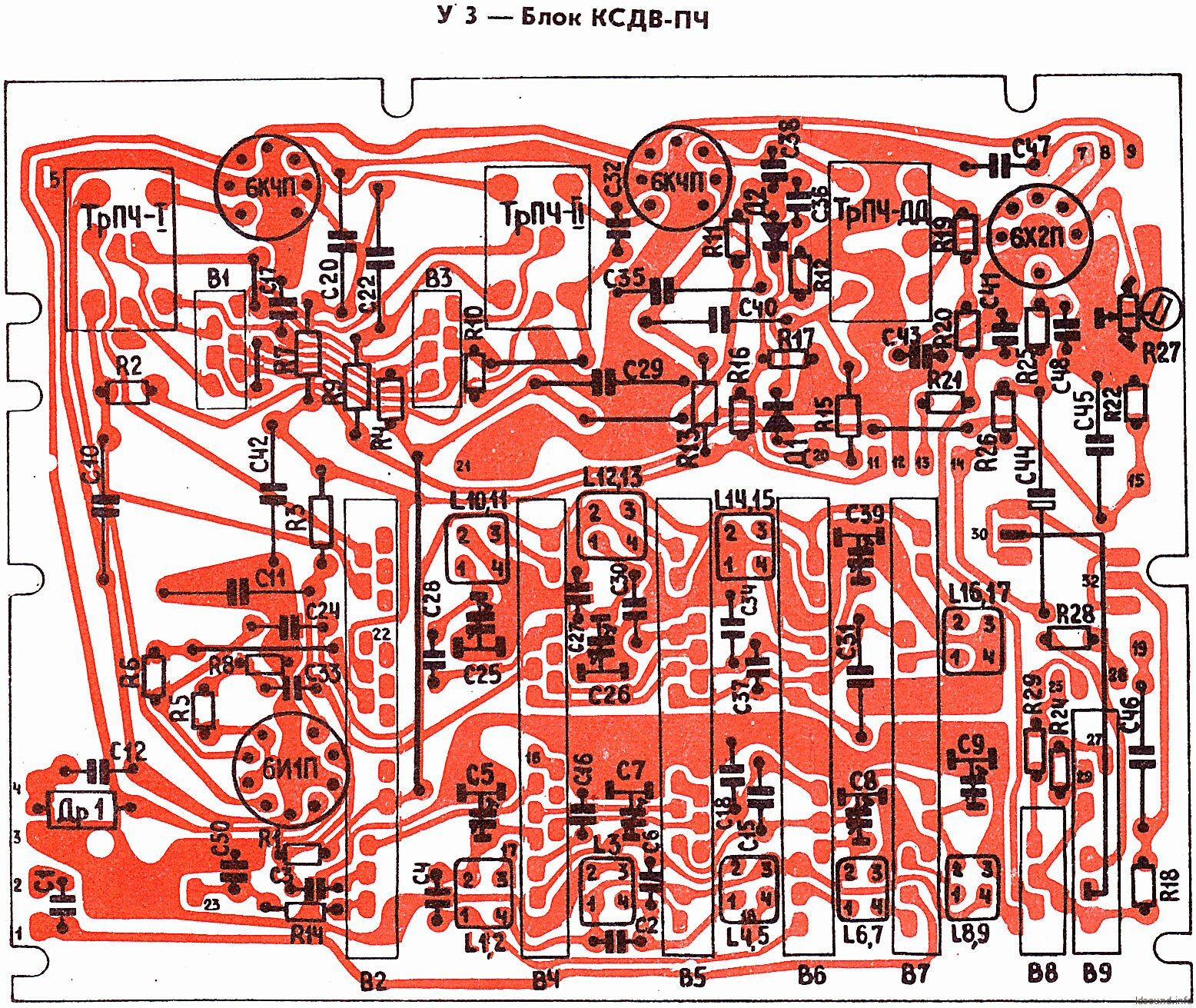

Элетромонтажные схемы Романтика 105:

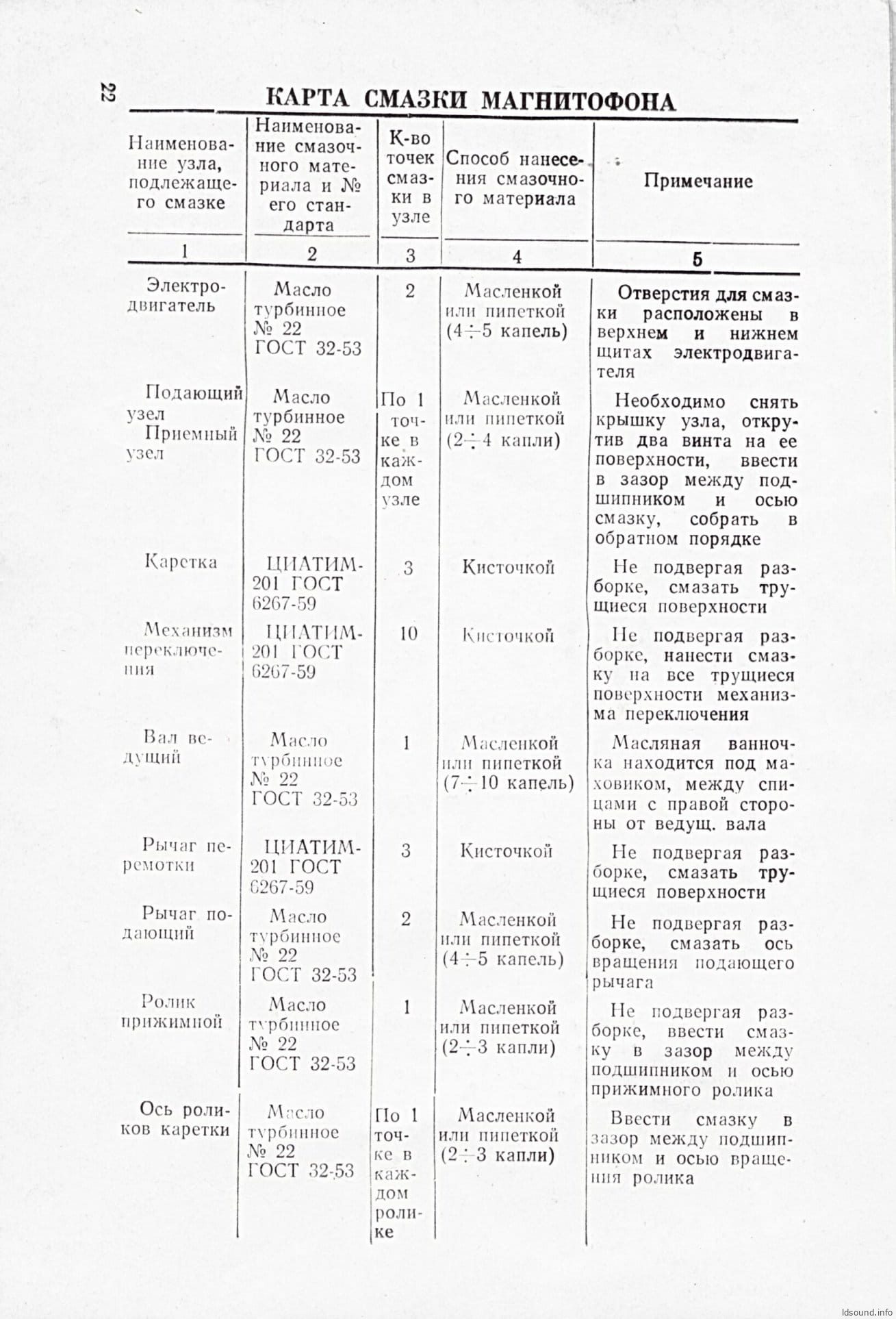

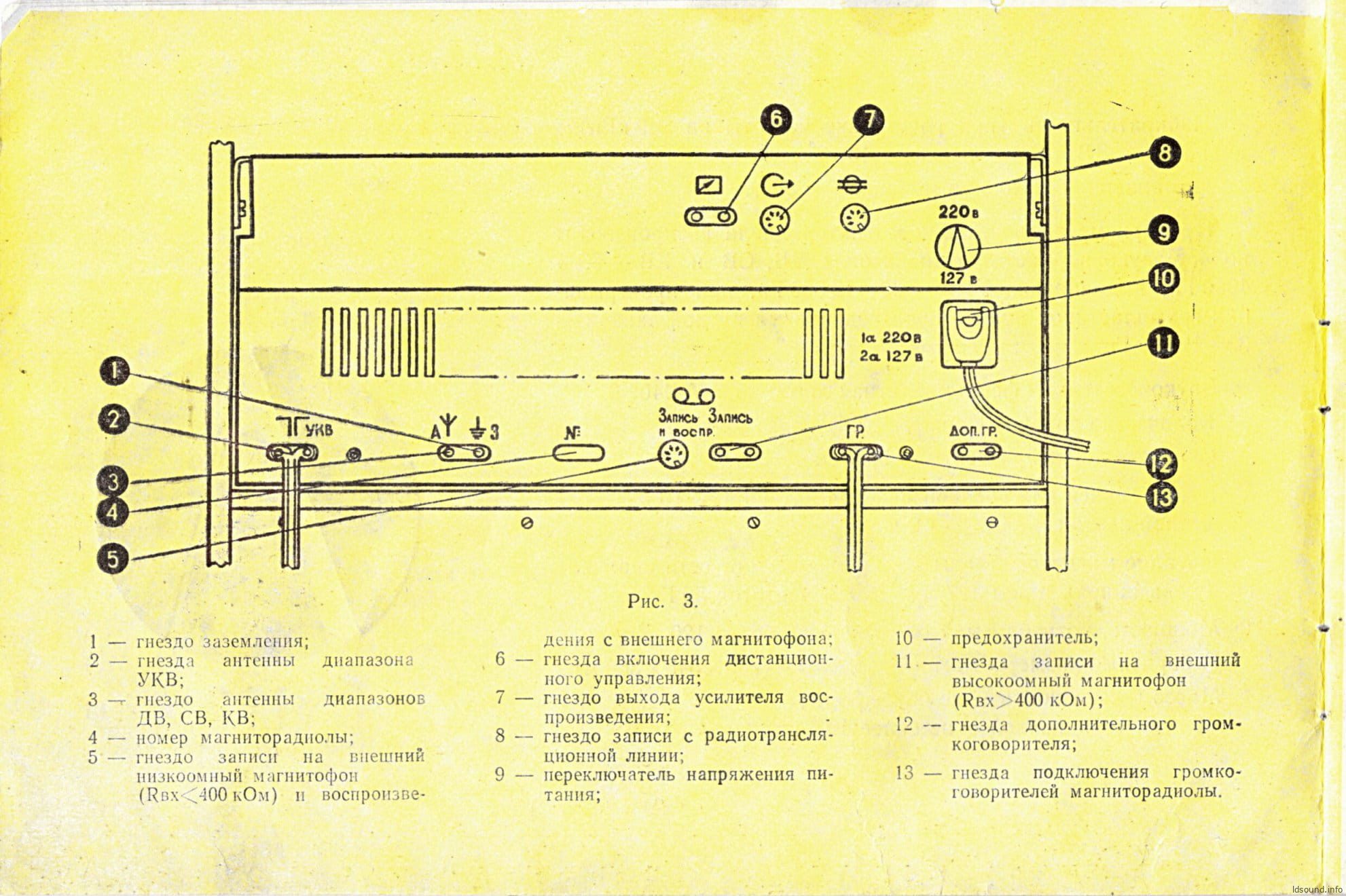

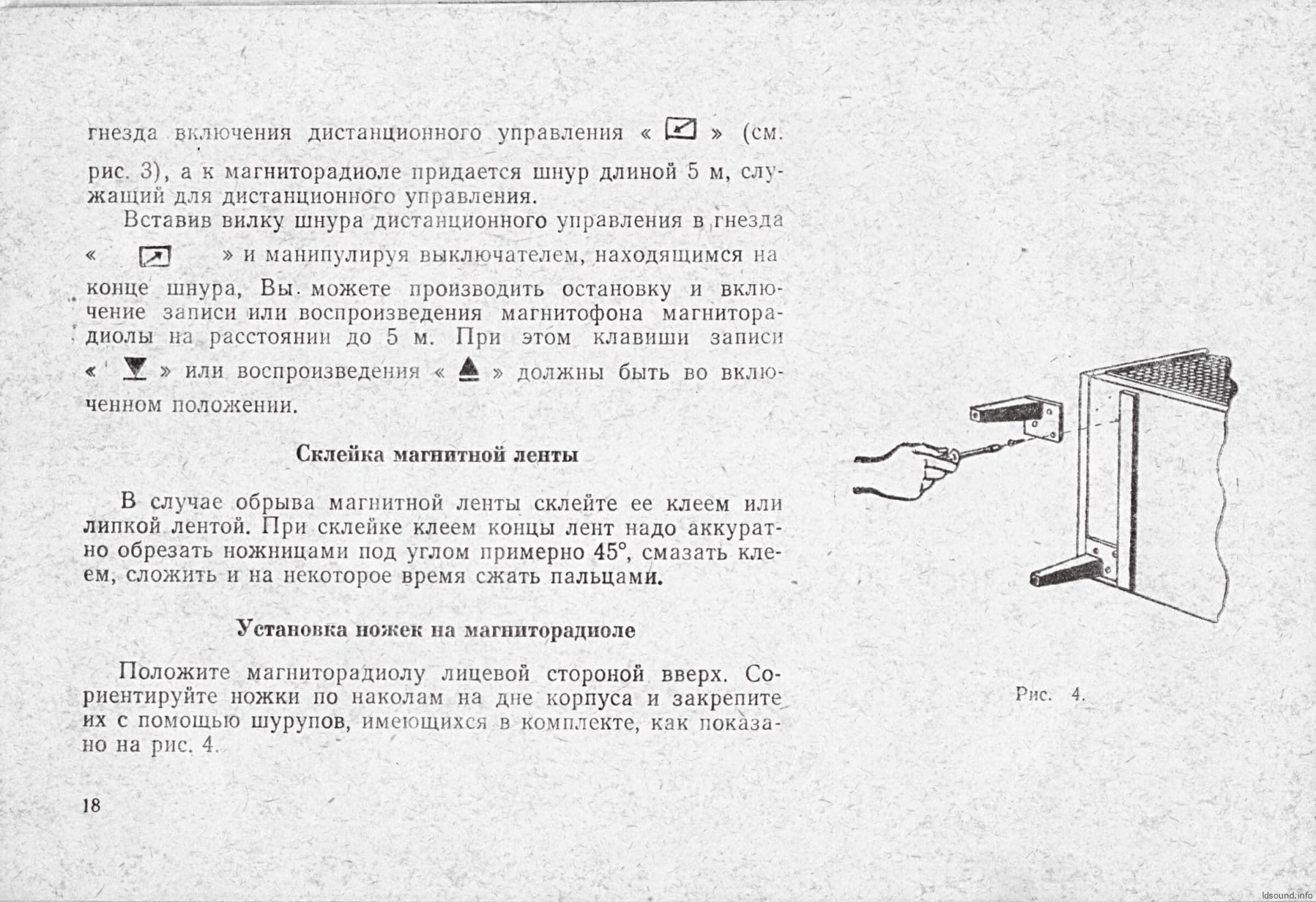

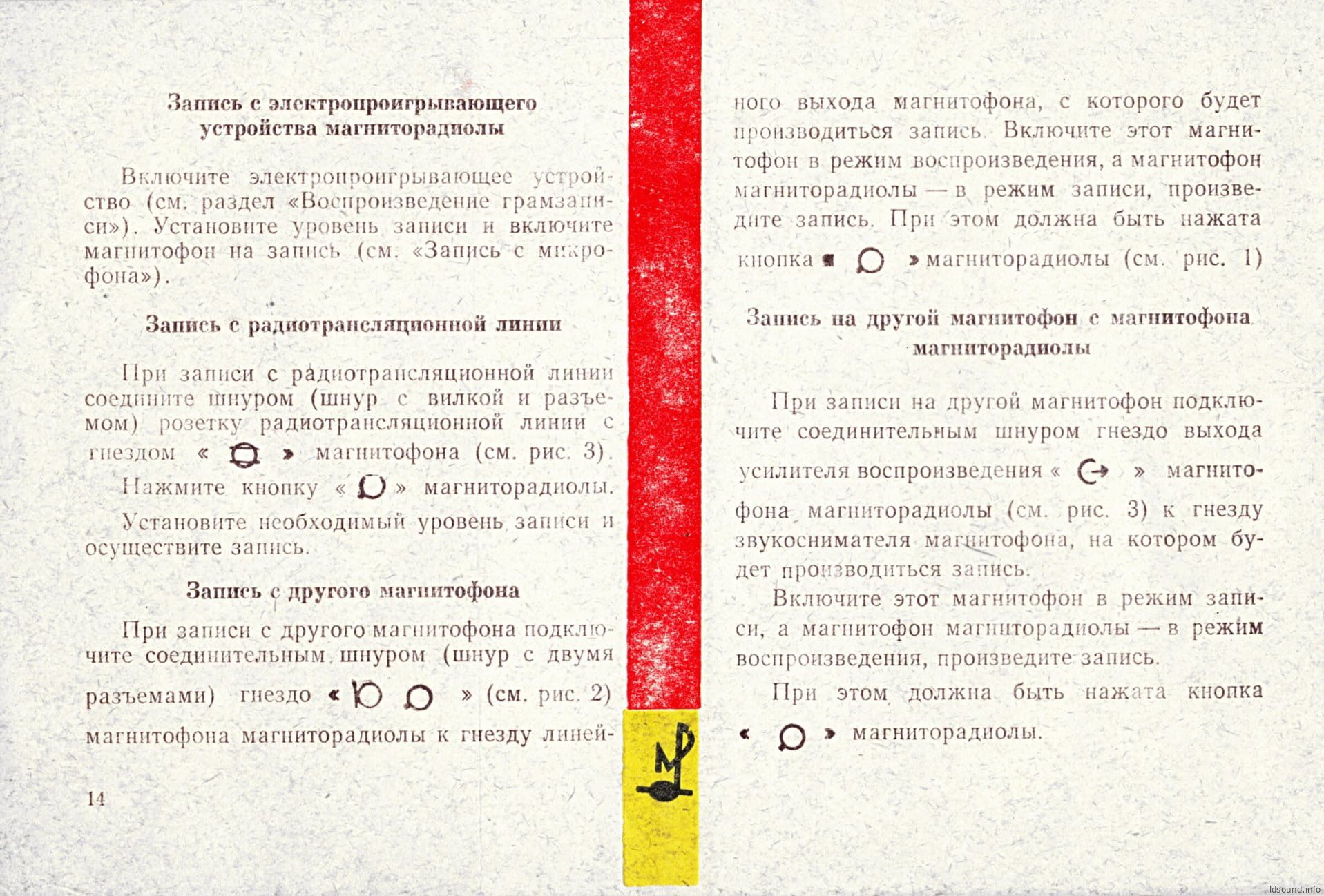

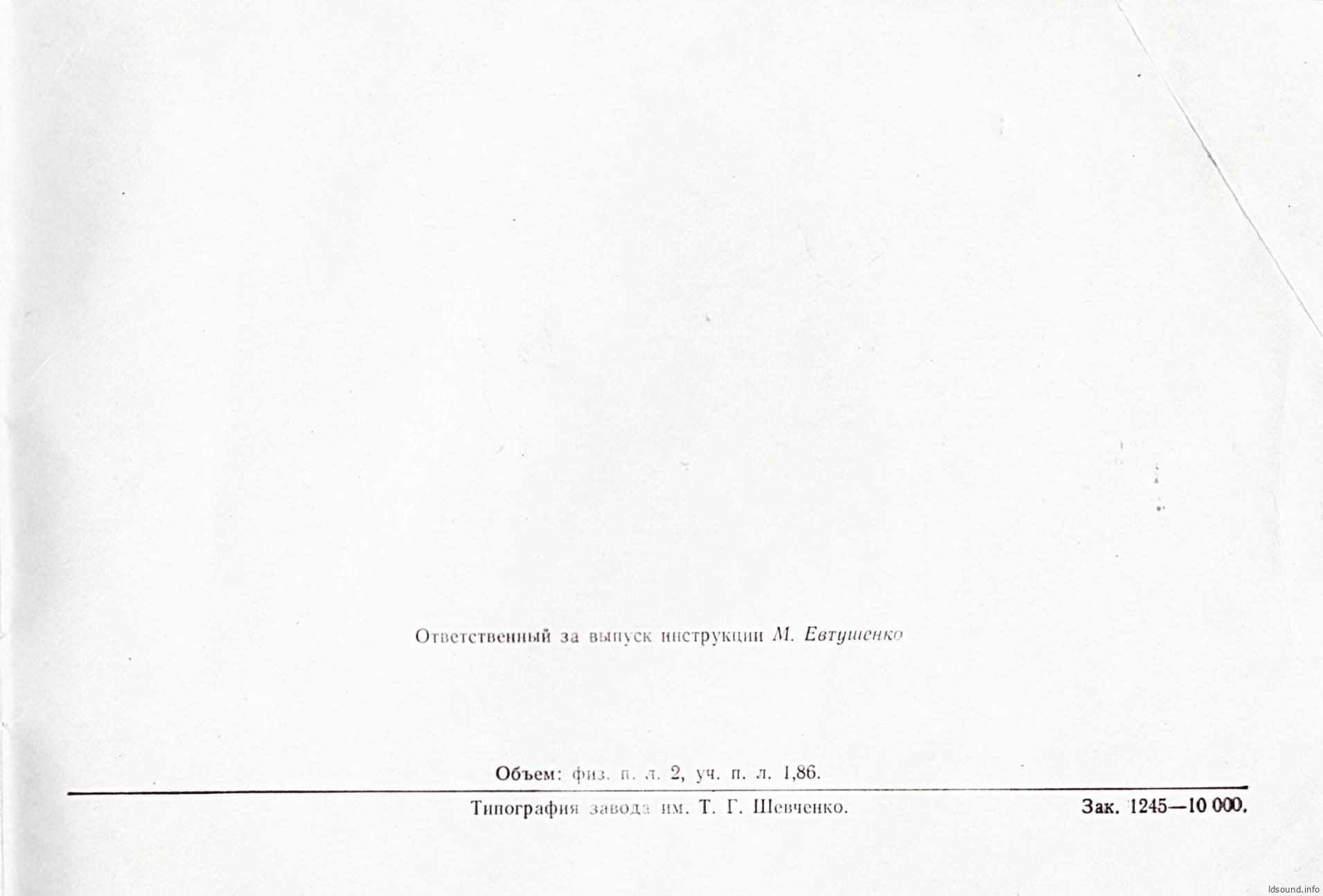

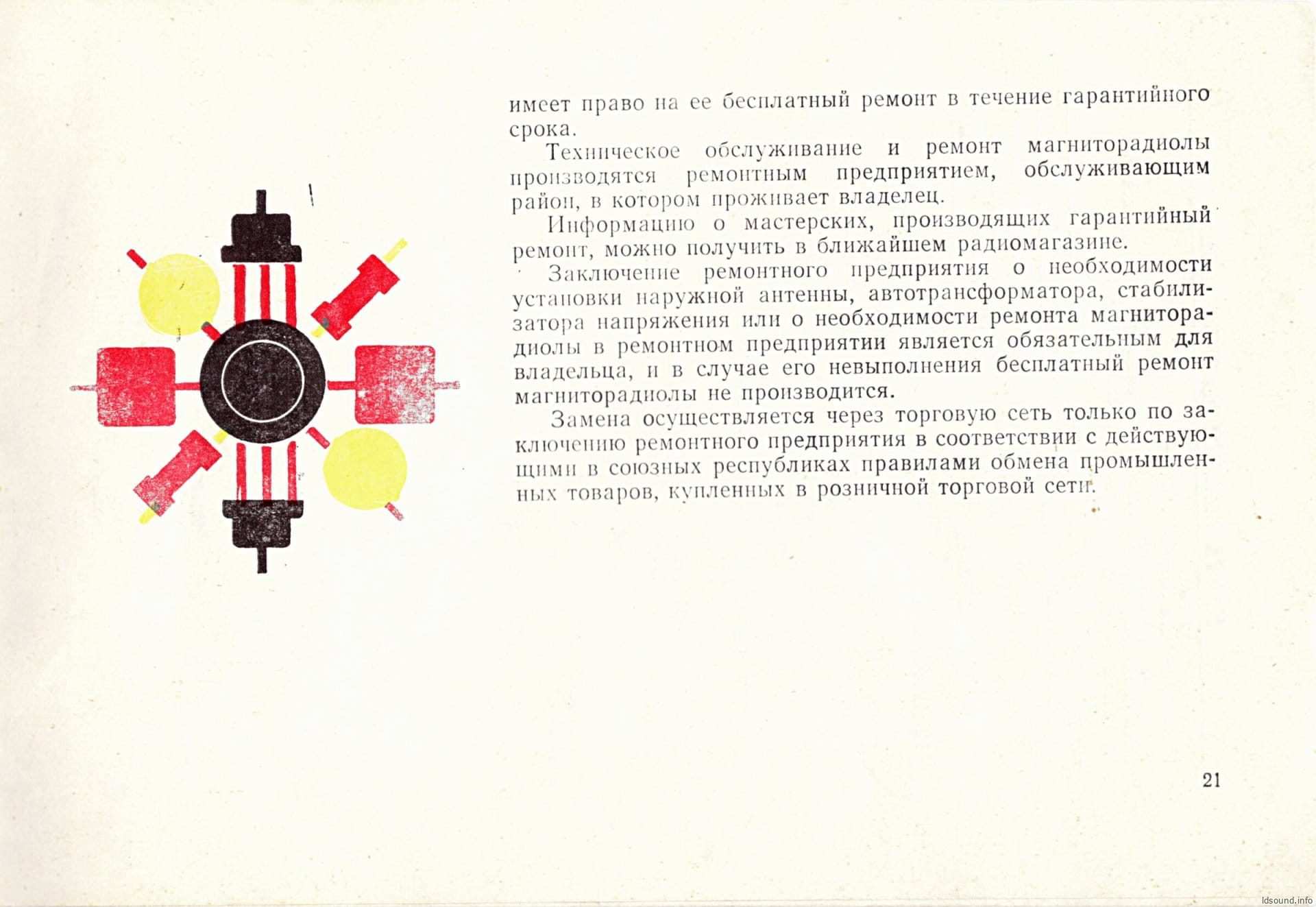

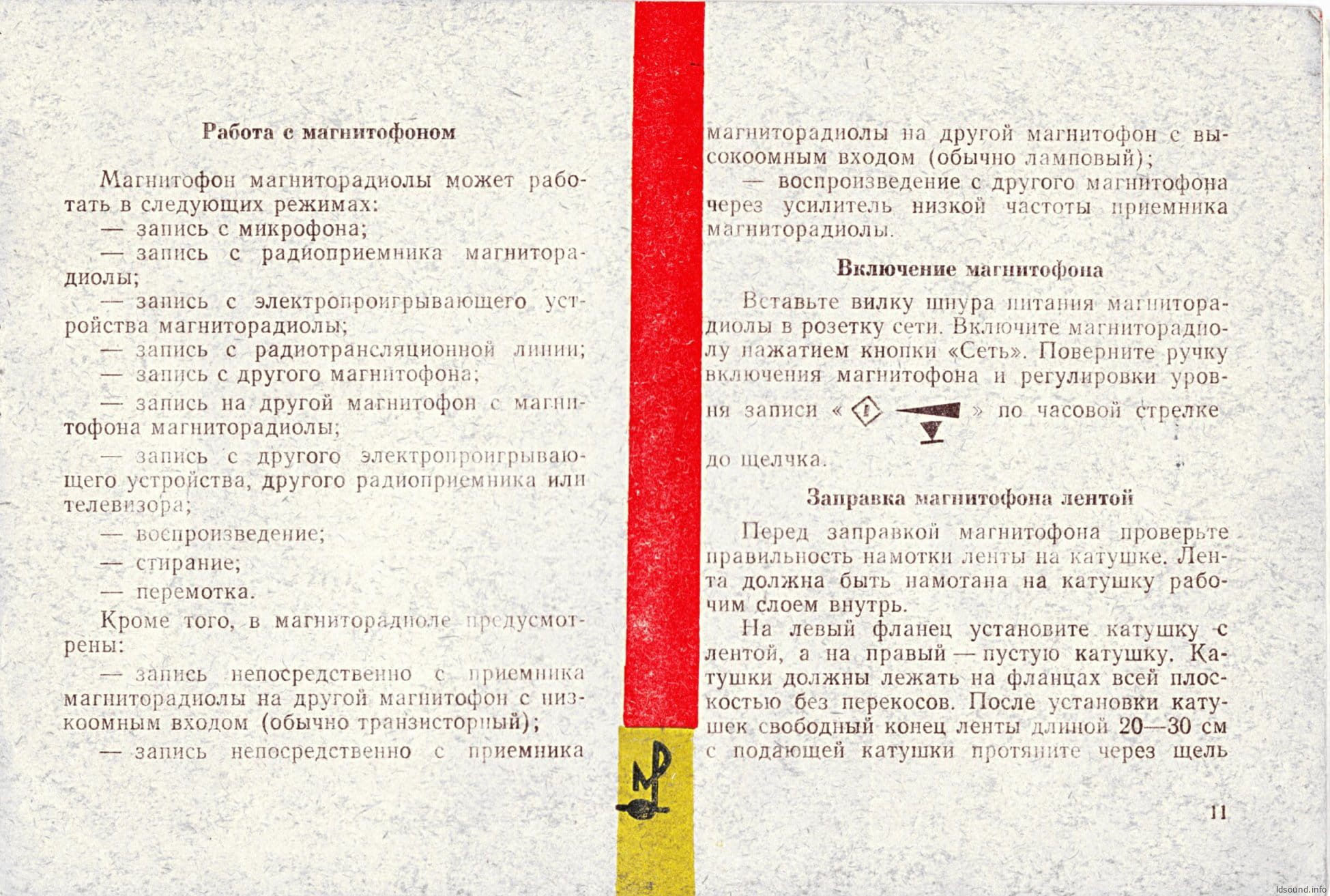

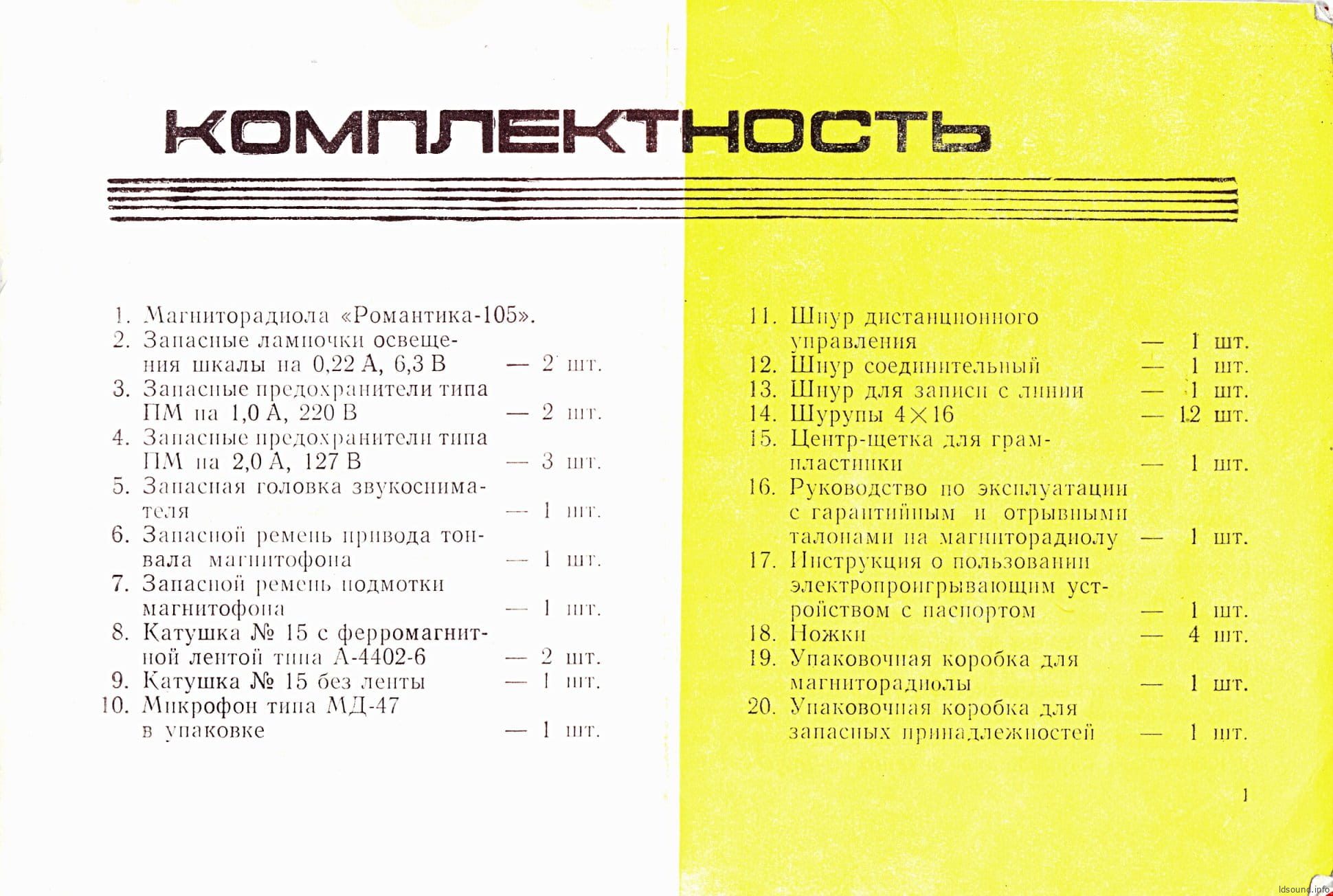

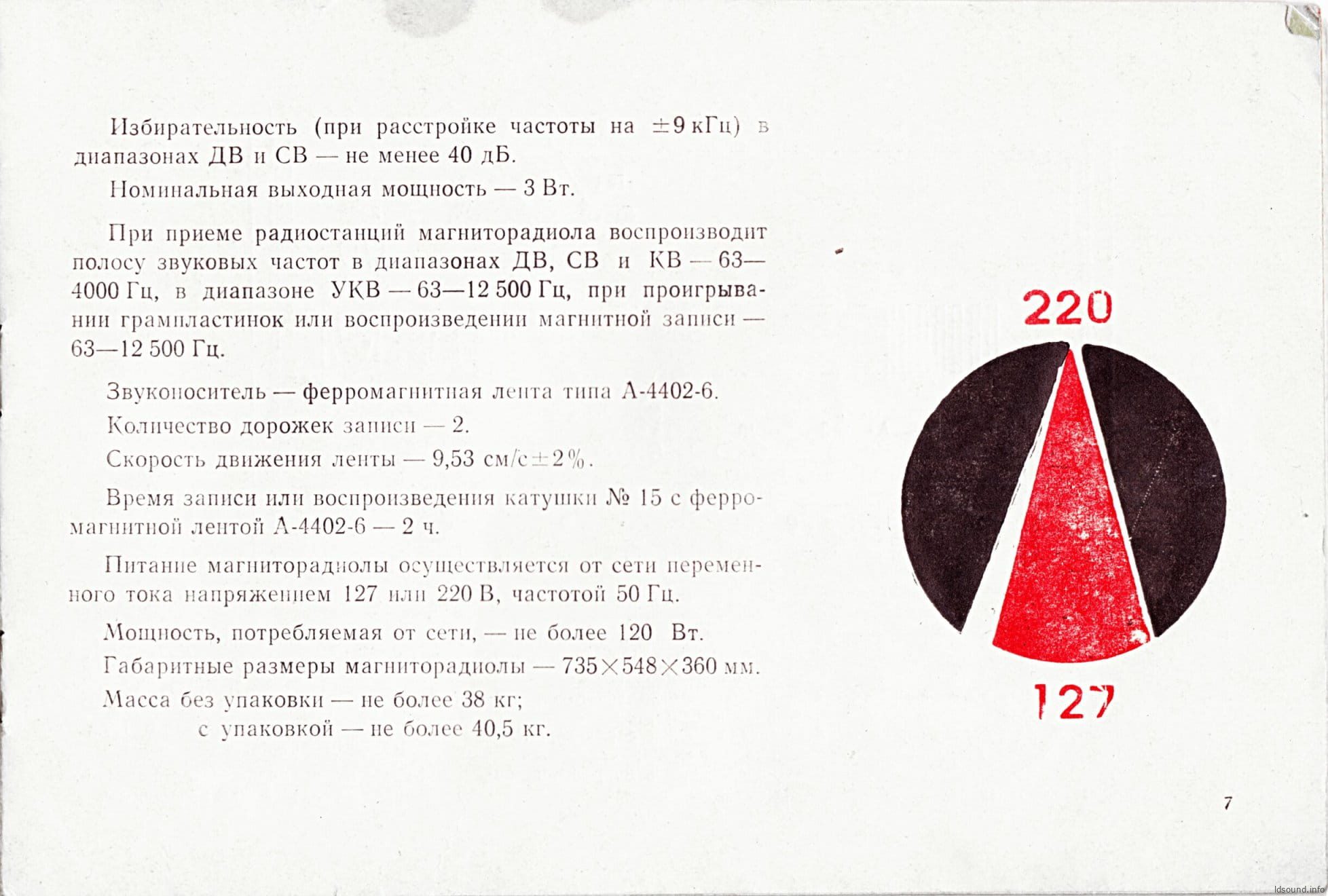

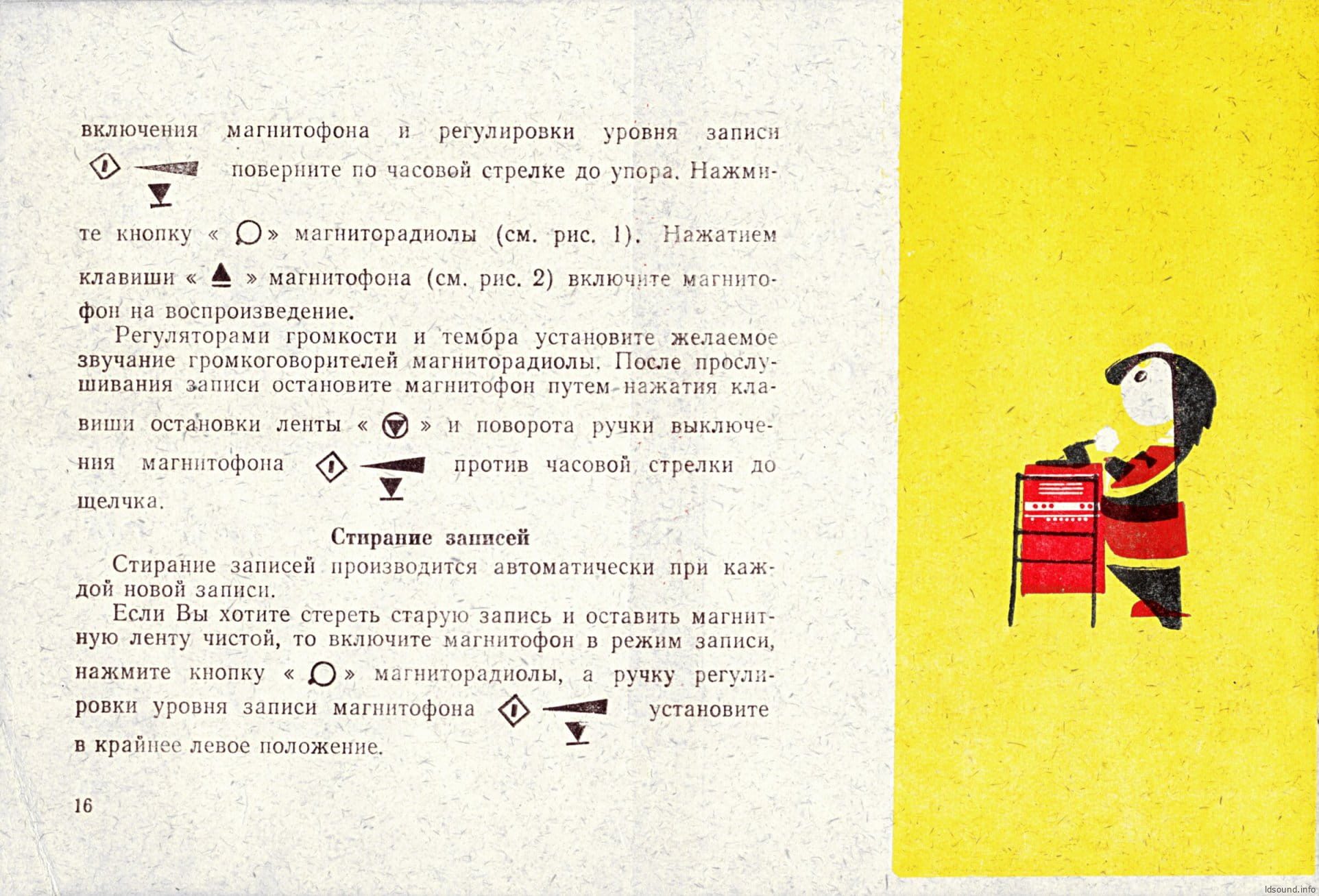

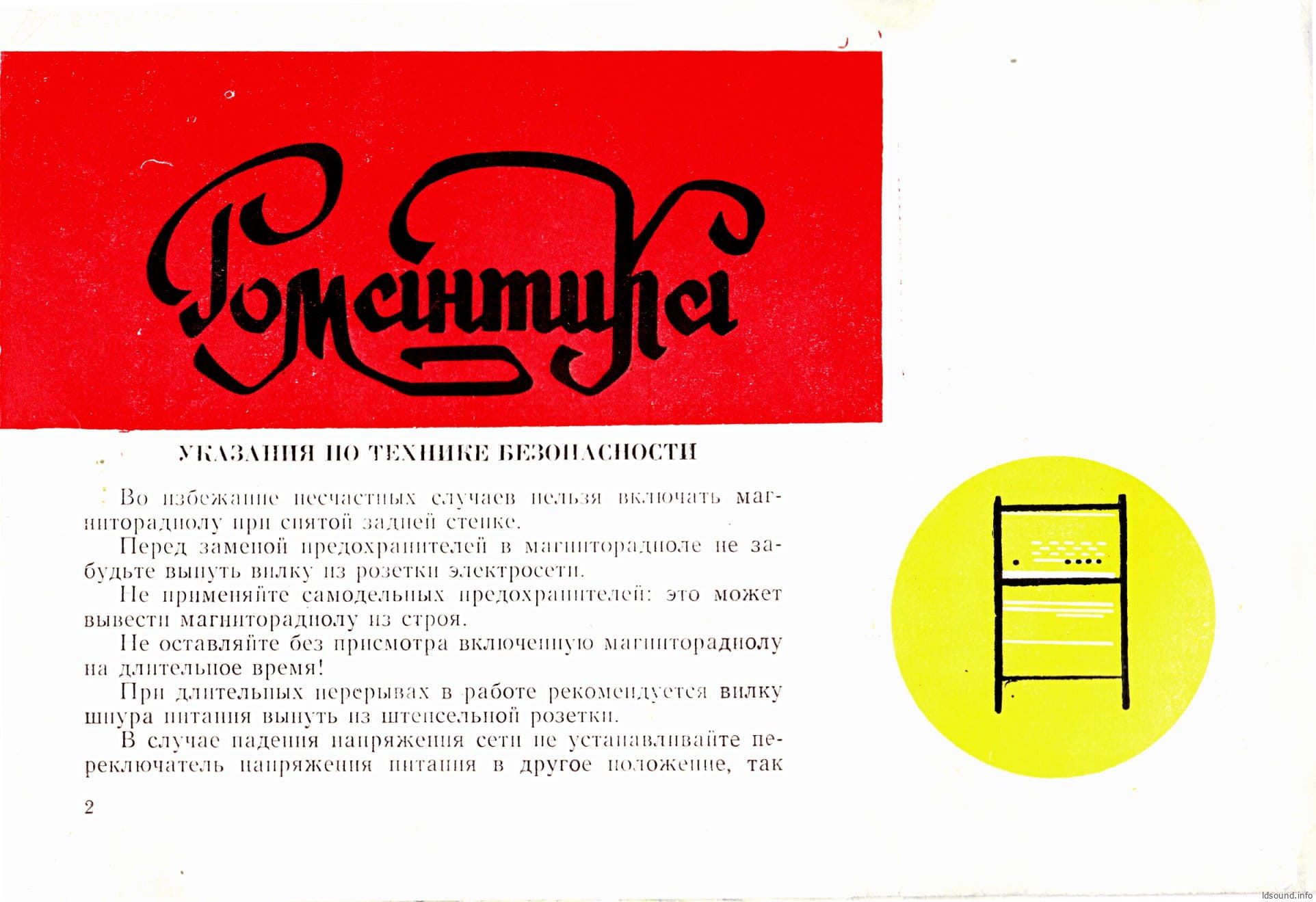

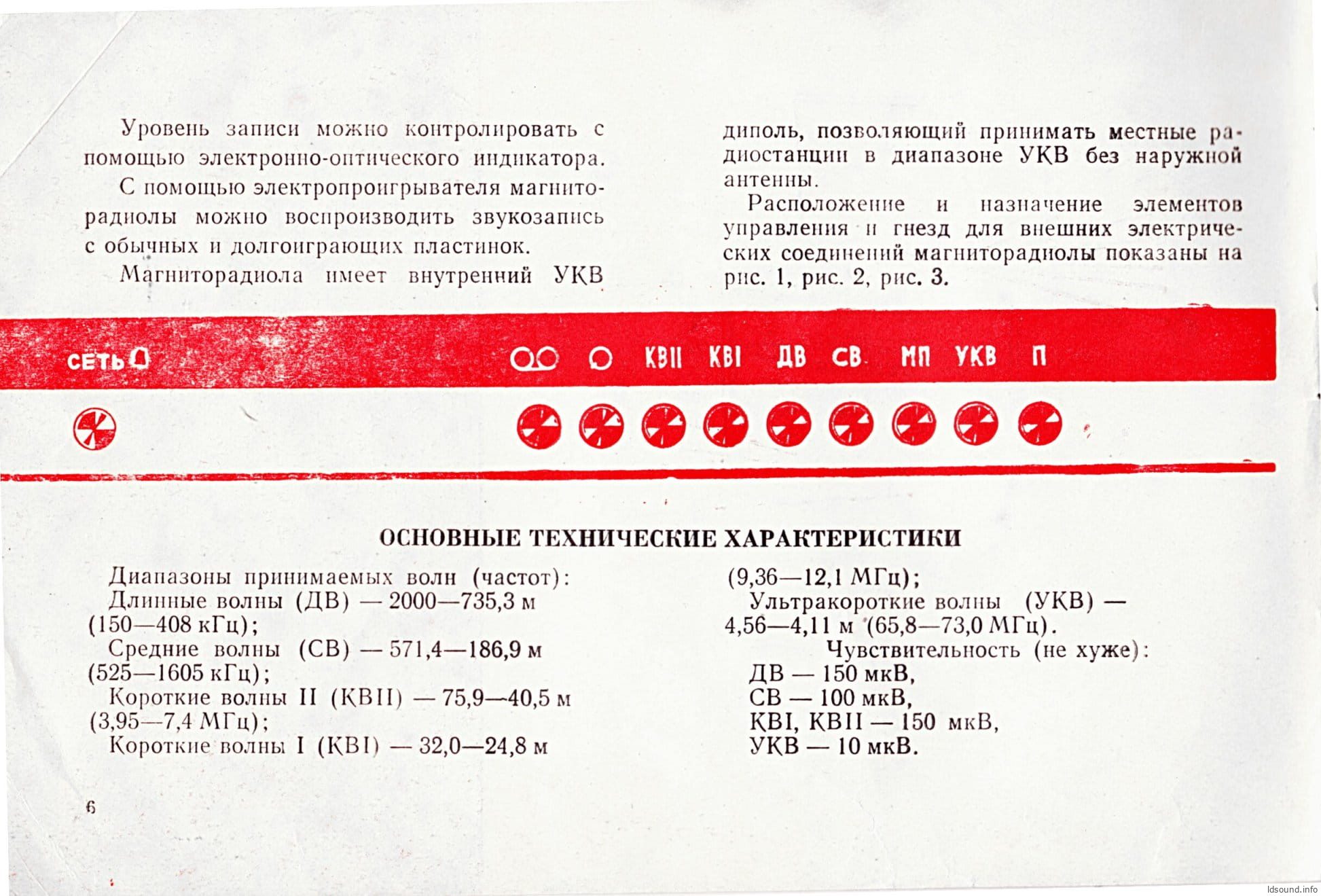

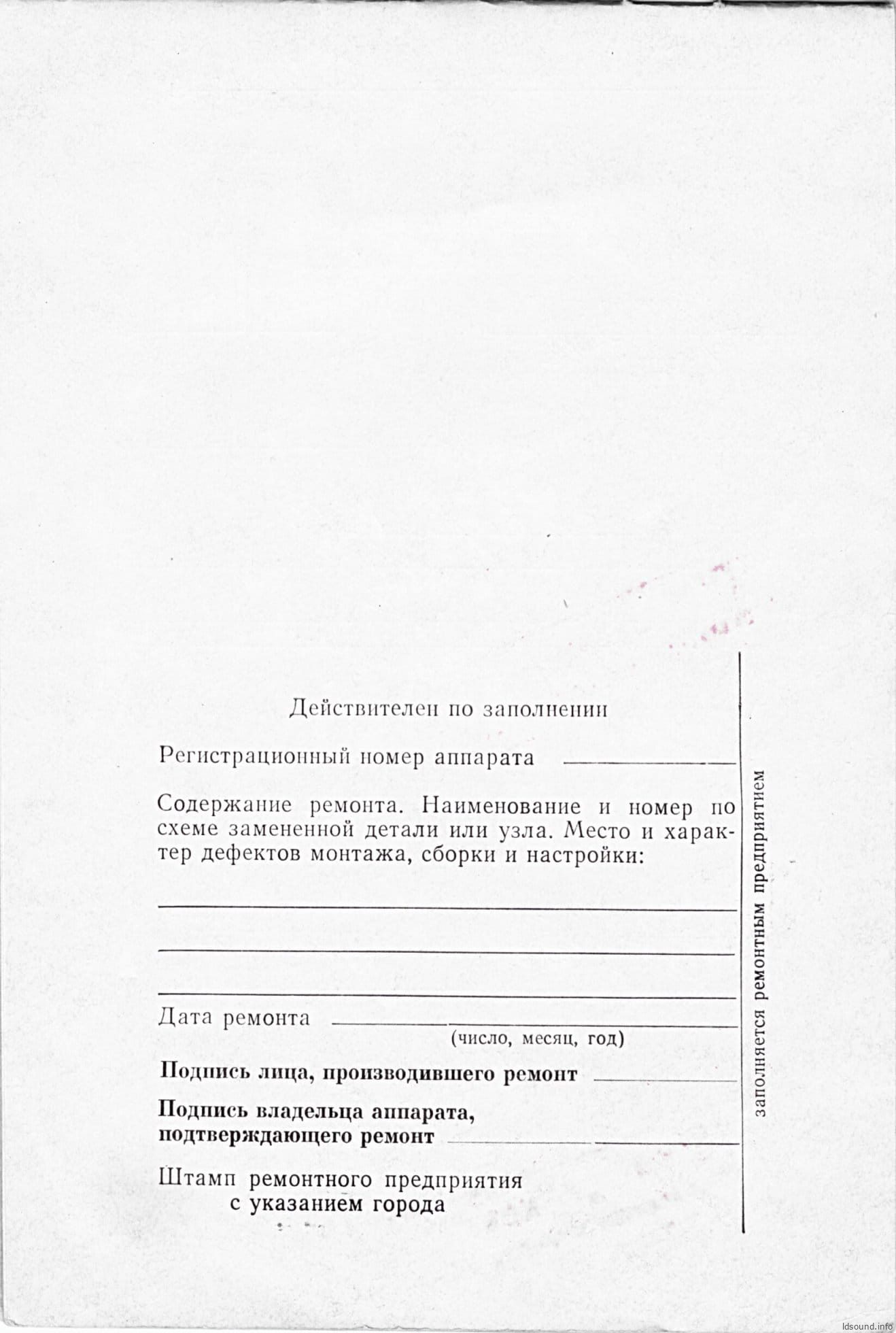

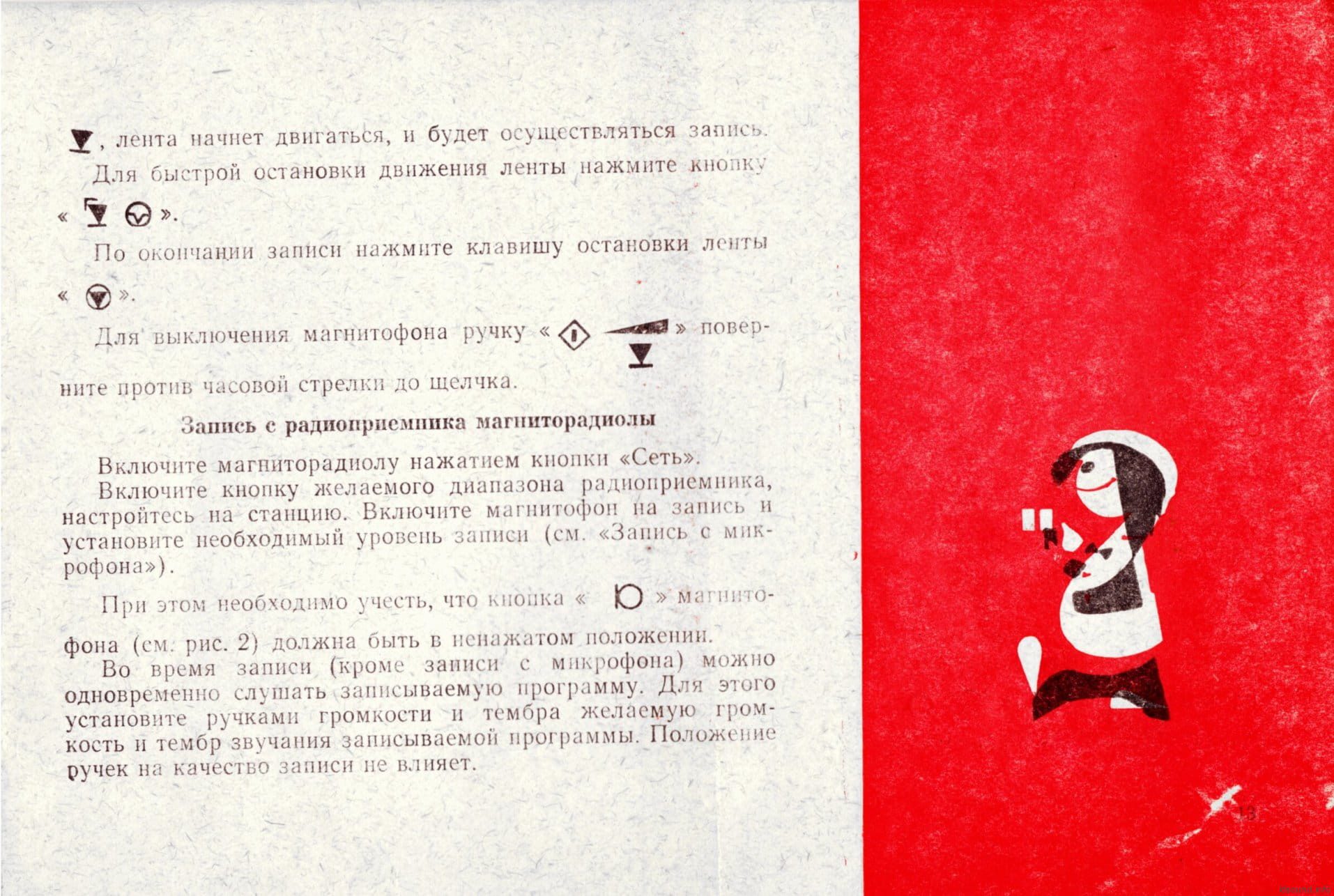

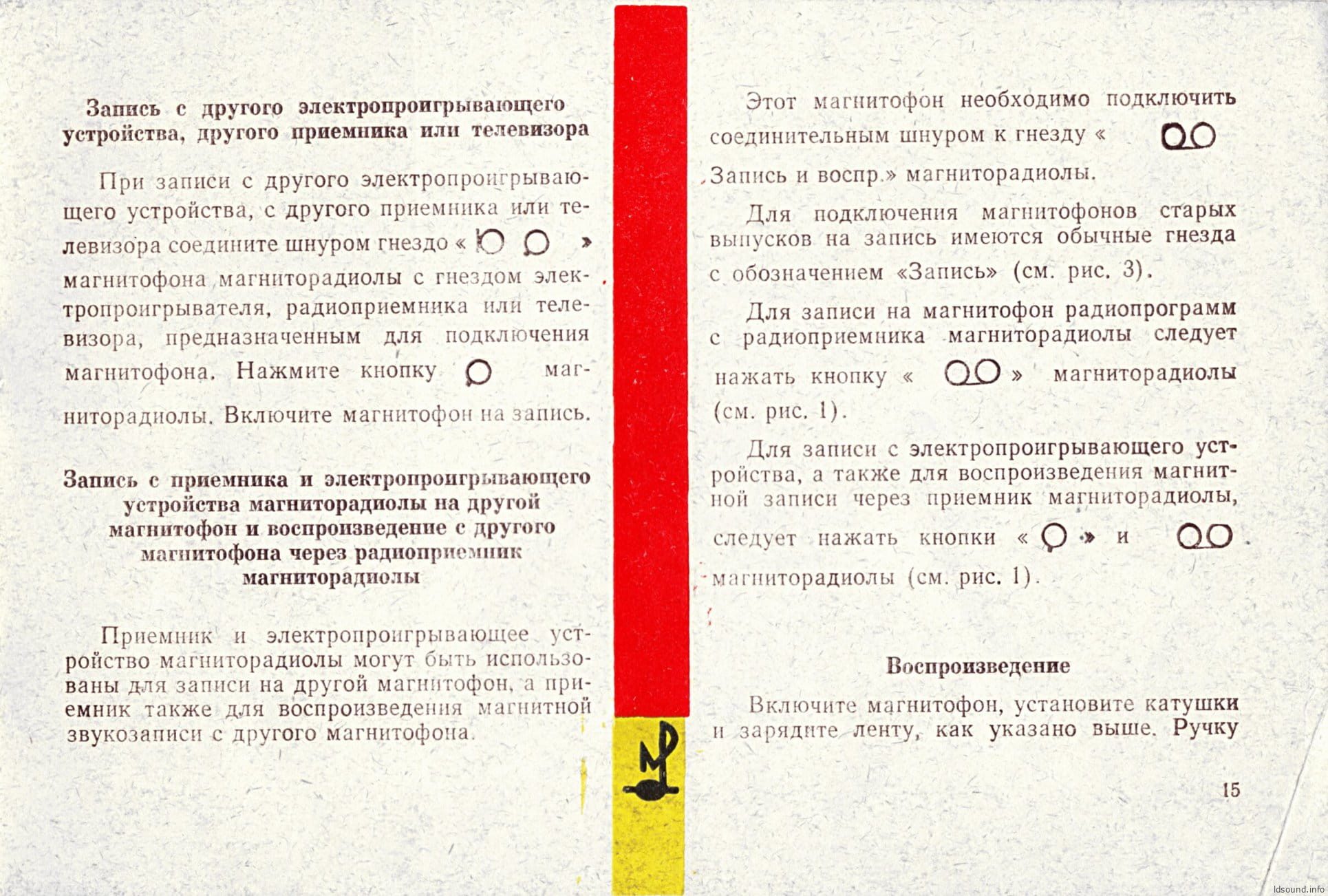

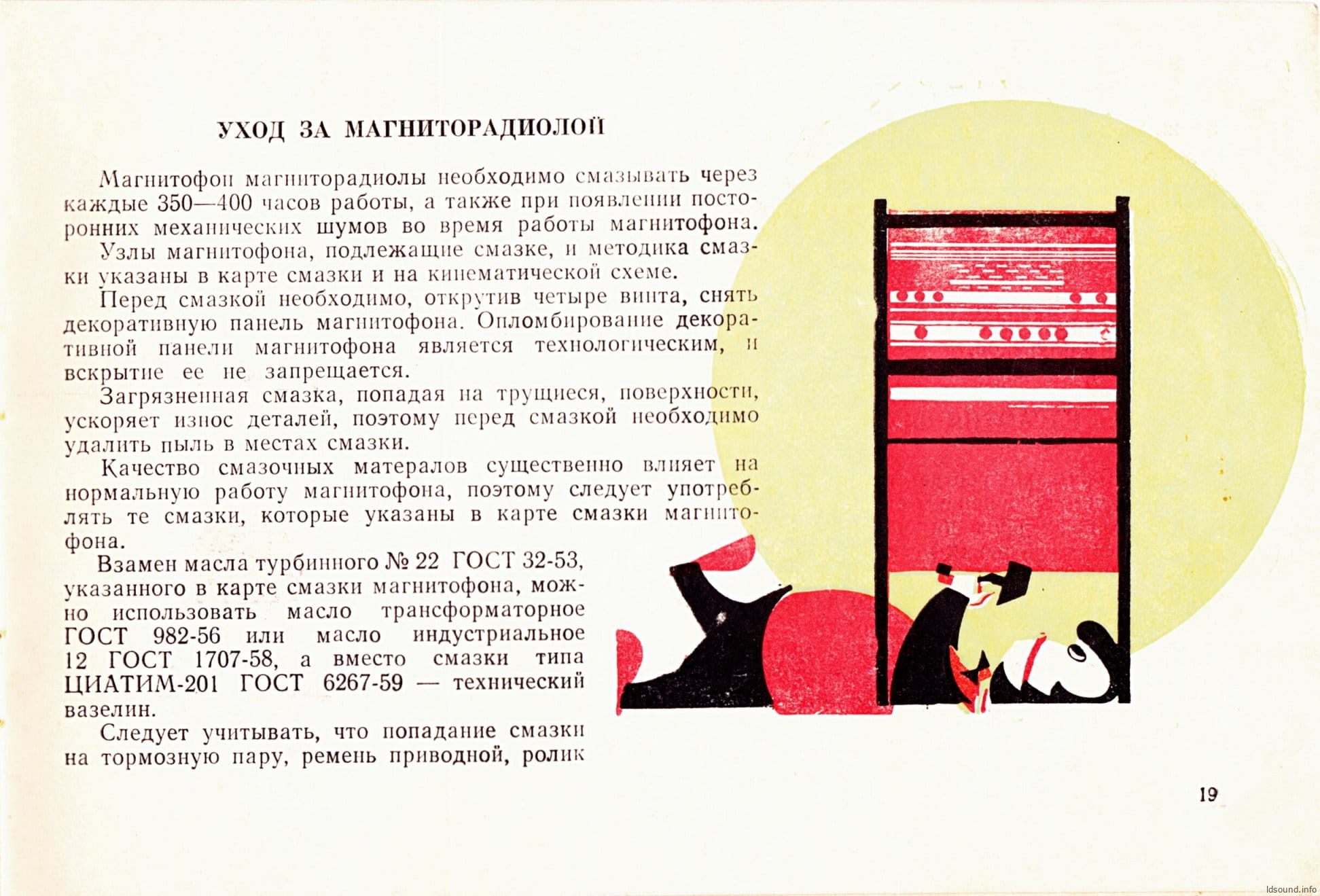

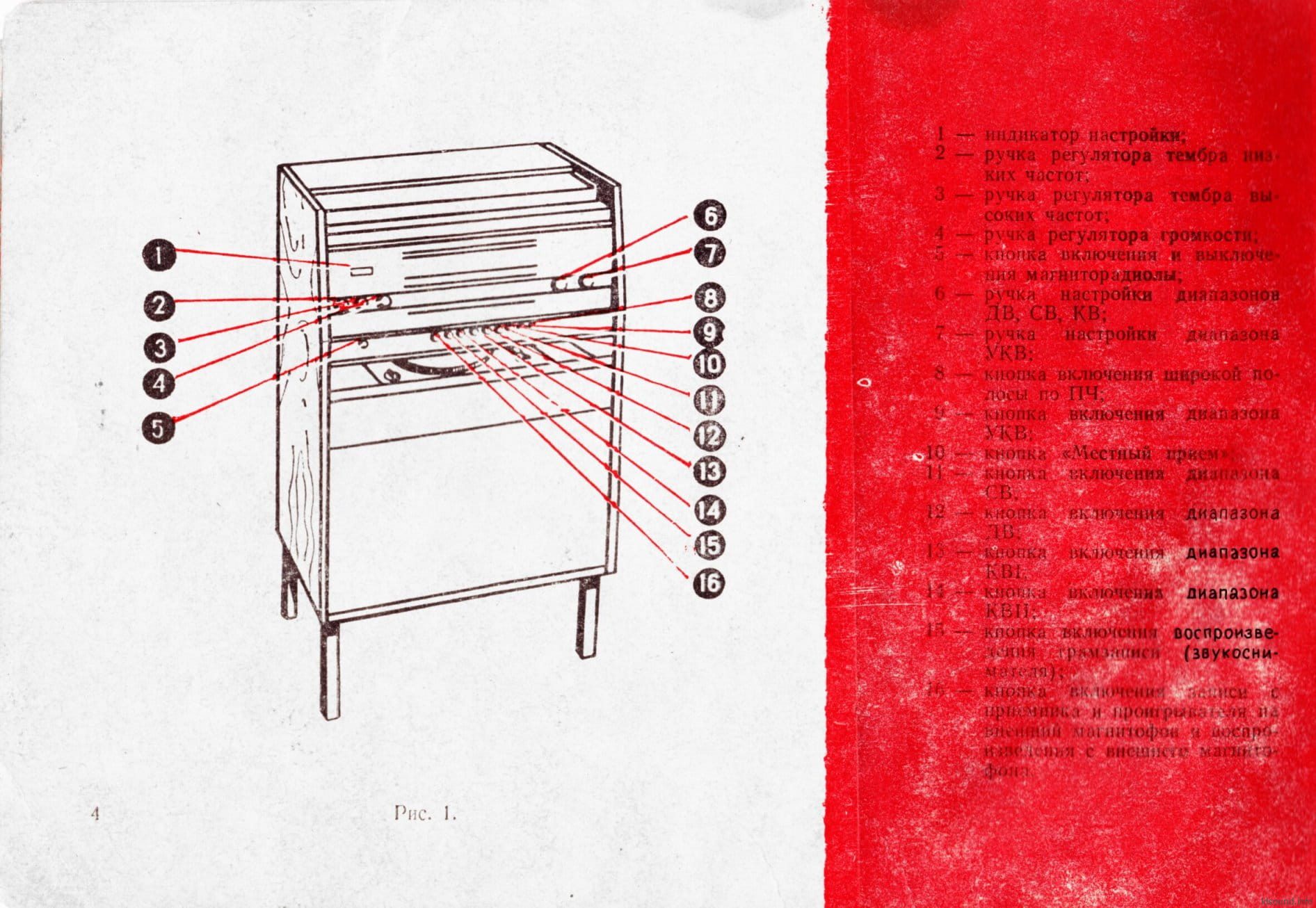

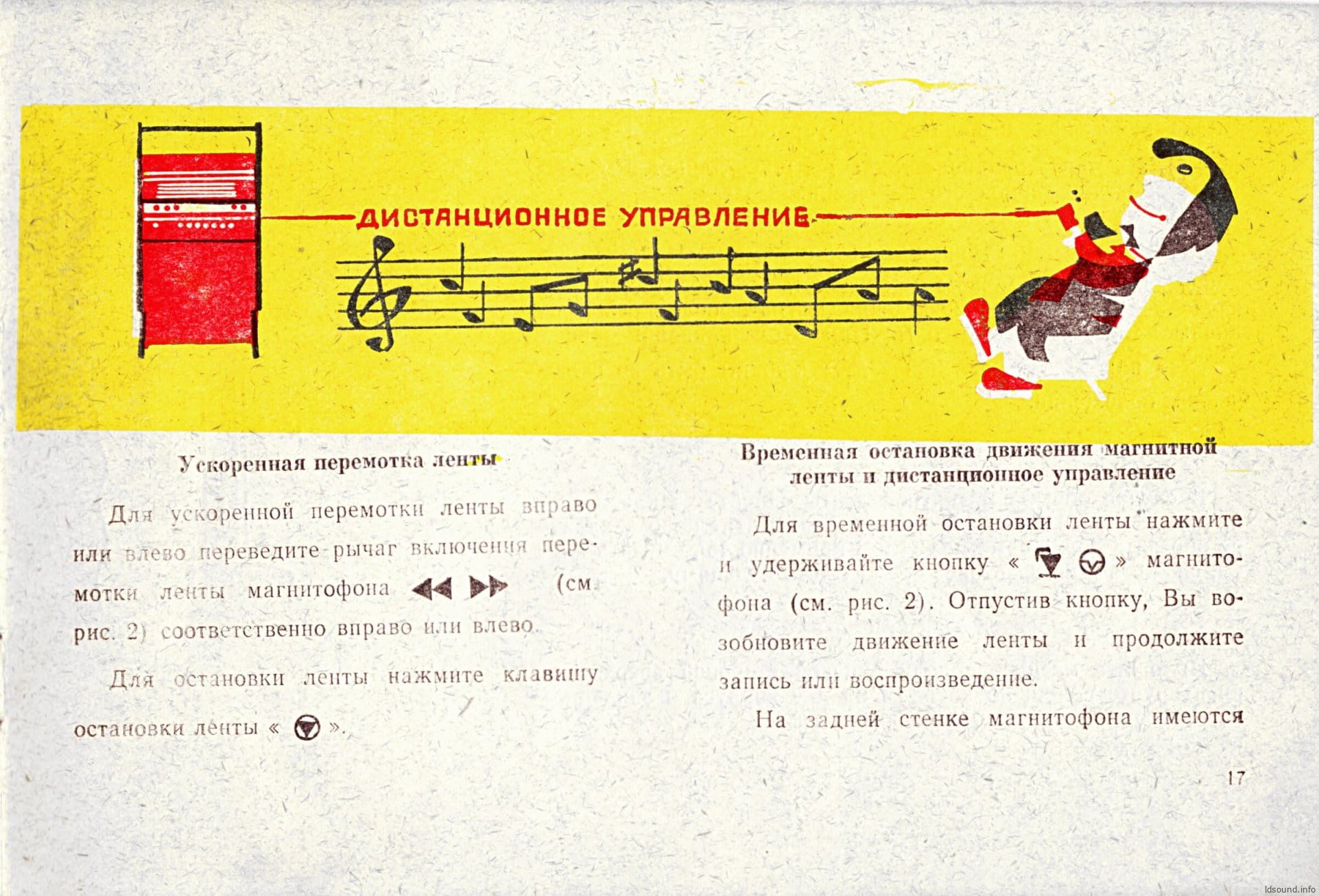

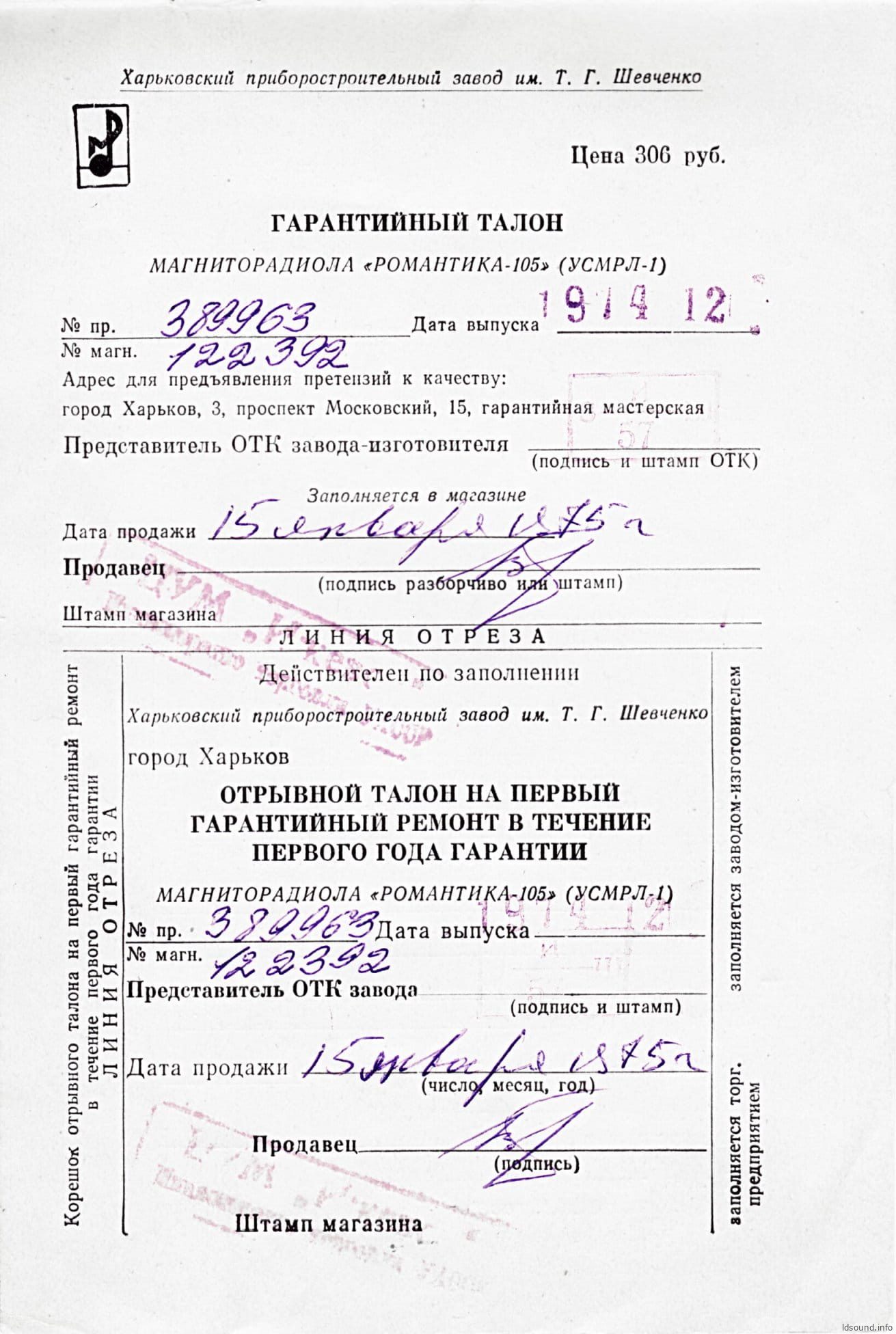

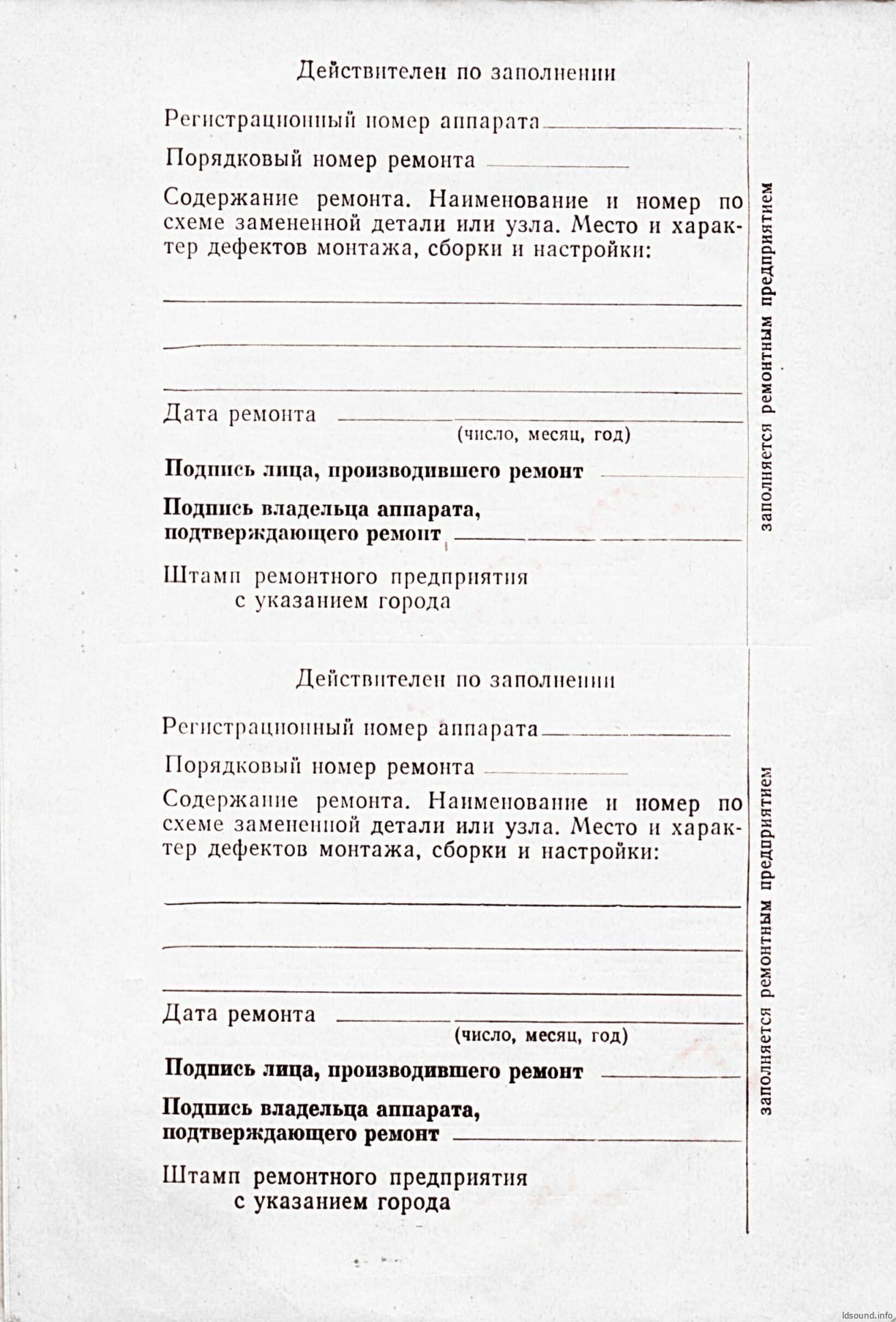

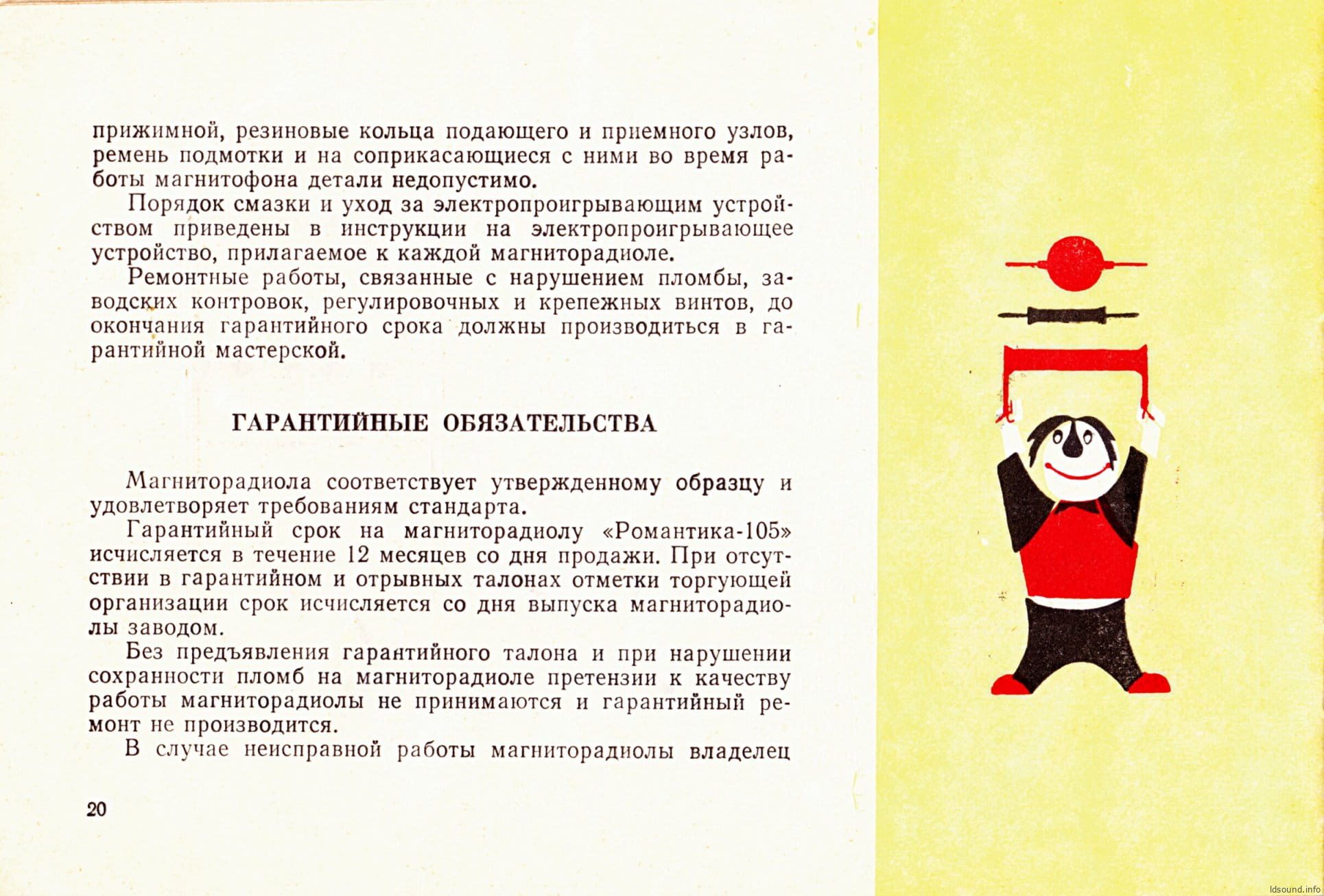

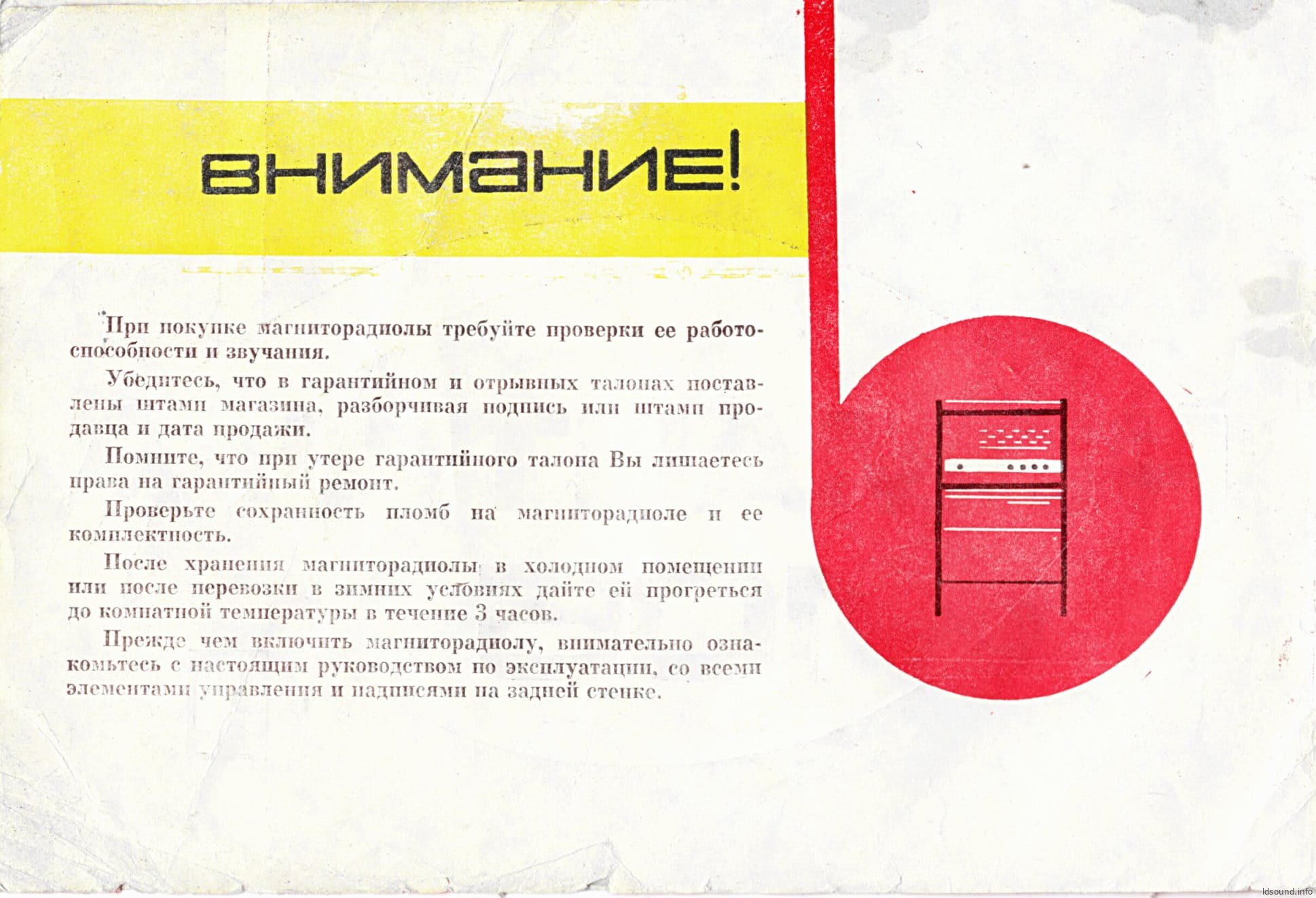

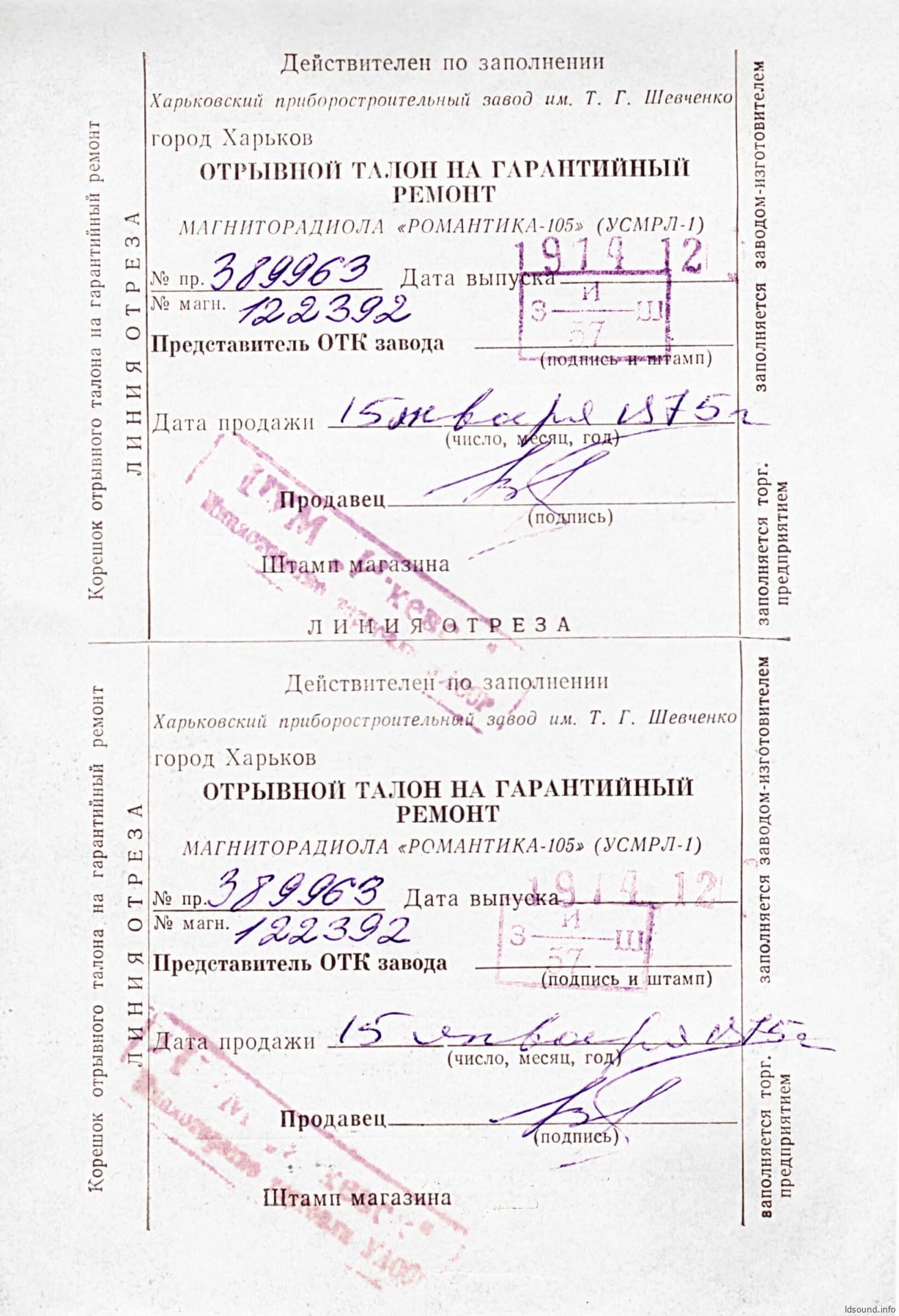

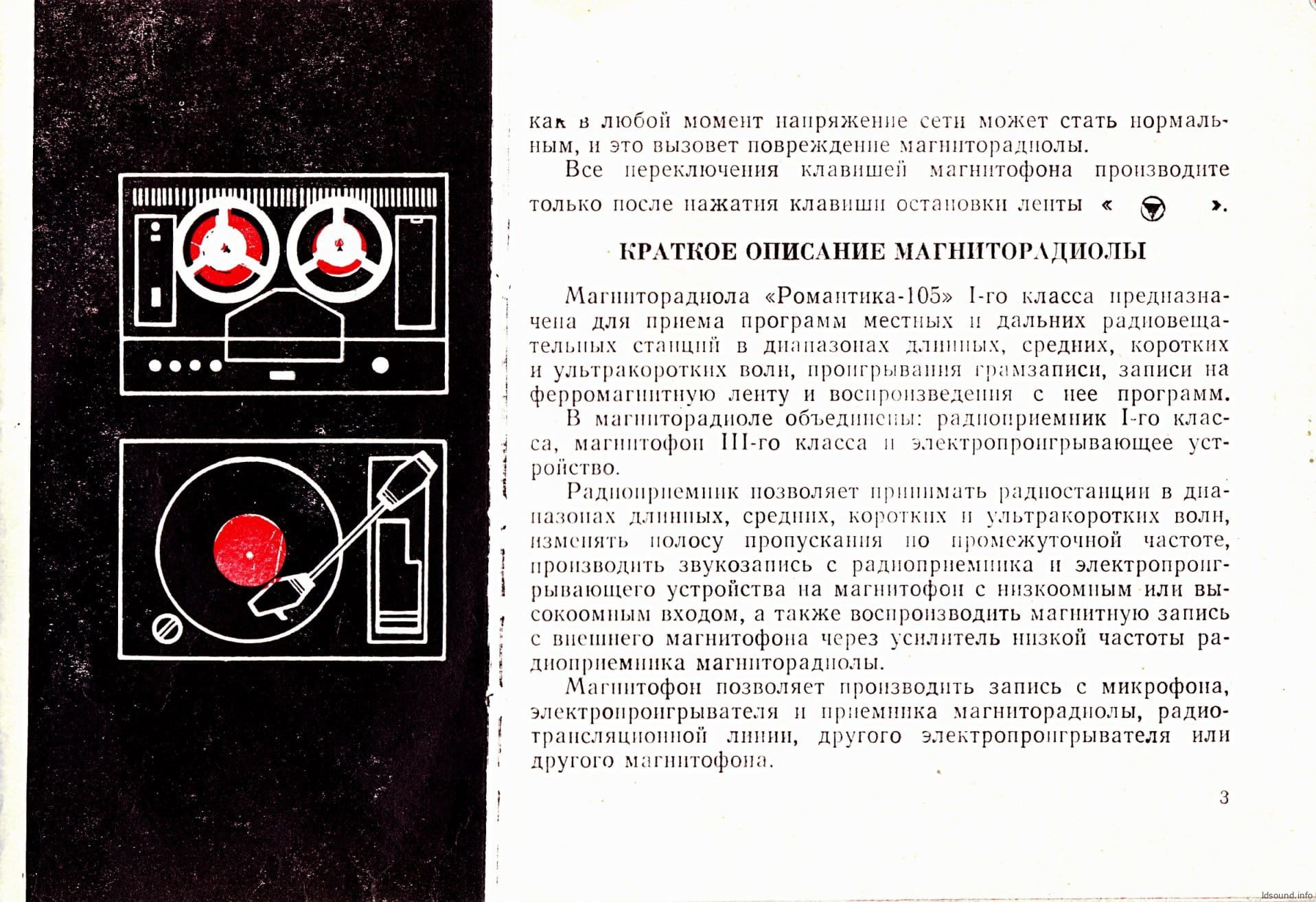

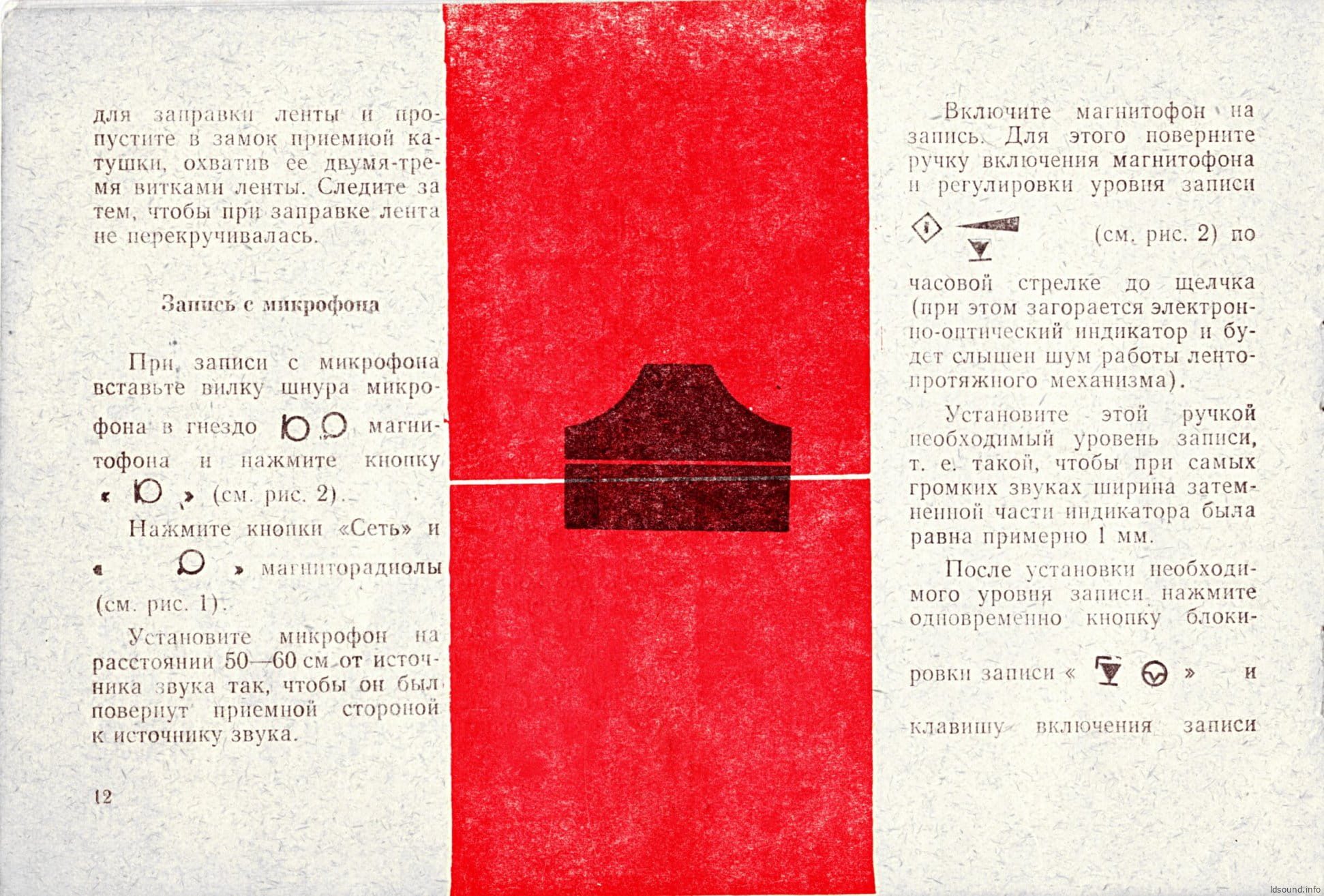

Паспорт Романтика 105:
Материал прислал Роман Литвинов
Для меня самая неожиданная находка в Романтике — натяжение/подтормаживание ленты…
См.фото.
Объединить в душном деревянном корпусе аж три устройства, которым такое соседство скорее противопоказано – вот это полёт конструкторской мысли! Выдвижное ЭПУ – сколько пластинок сгубило ? А что там с уровнем фона 50 гц? По какому стандарту провели?
Потомок магниторадиолы Харьков. ЛПМ характерный.
Хорошый потомок , улучшенный. Усилитель уже двухтактный ламповый. Мощнее. Динамики 4ГД-35 тоже лучше и вдвоём выдают мощное звуковое давление. С семидесятых годов прошлого века и всё ещё работает. Приносили в ремонт – стоял в бане в комнате отдыха 40 лет. Контакты почистили и всё. Лампы как новые. Работает как новый.
Потом была Романтика 106. В ней стоял ЛПМ от Маяка. 4 дорожки . 9 и 19 скорости. Качественные записи воспроизводил классно!
Подобная радиола Ригонда , Ригонда 102. С той же схемой , теми-же характеристиками , и в таком же корпусе. Только без магнитофона. И их ещё больше настрогали. У стариков на дачах стоят как украшение. На АВИТО продают , если исправна до 10000 руб. Поэтому и несут в ремонт. На этом сайте её пока нет. Почему ?.
Есть почти полная схема из паспорта в лучшем качестве. Нужна или нет?
Фрагмент во вложении. Весит около 8 MB.
Я все скачал и все добавлю в статью. Спасибо!
