Акустическая система предназначалась для слухового контроля при записи, перезаписи, дубляже и тиражировании кинофильмов. Изготовитель – завод “Ленкинап” (Ломо), г. Санкт-Петербург.
Технические данные 30А-172 “Ломо”:
Номинальный диапазон частот: 20 – 20000 Гц
Уровень среднего звукового давления при номинальной мощности: 100 дБ
Паспортная мощность: 50 Вт
Максимальное напряжение звуковой частоты, подаваемое на АС: 60 В
Установленные громкоговорители:
НЧ: 2А-18
СЧ: 4А-32
ВЧ: пара 1А-22
Габаритные размеры (ВхШхГ): 1420х610х410 мм
Масса: 100 кг
Описание 30А-172 “Ломо”

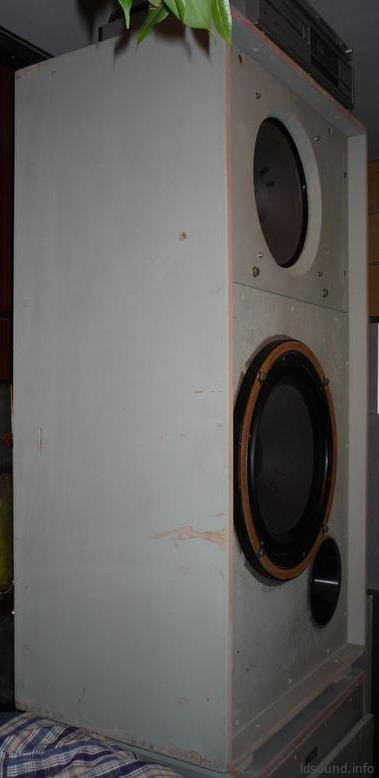

Трехполосная акустическая система выполнена в виде деревянного ящика с фазоинвертором. Материал корпуса – фанера толщиной 15 мм, тогда как передняя панель имеет толщину 25 мм. Внешне корпус окрашен краской в серый цвет.

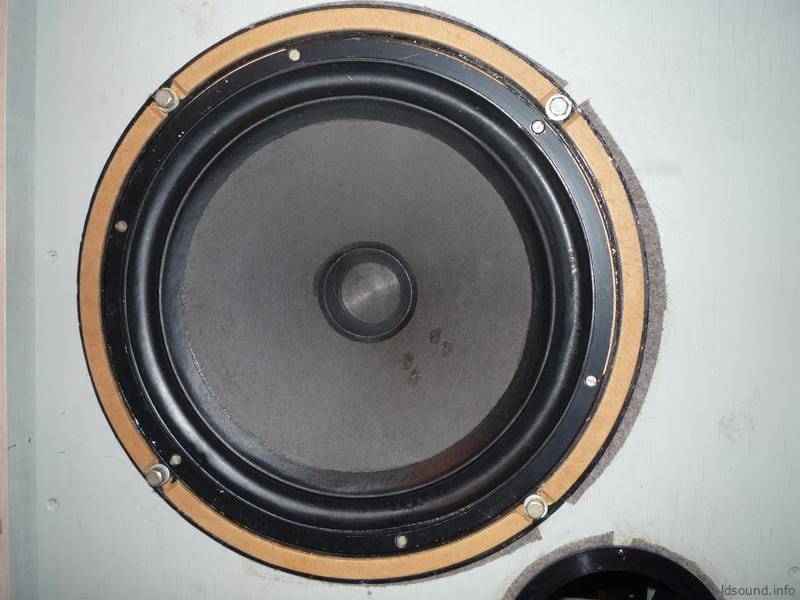

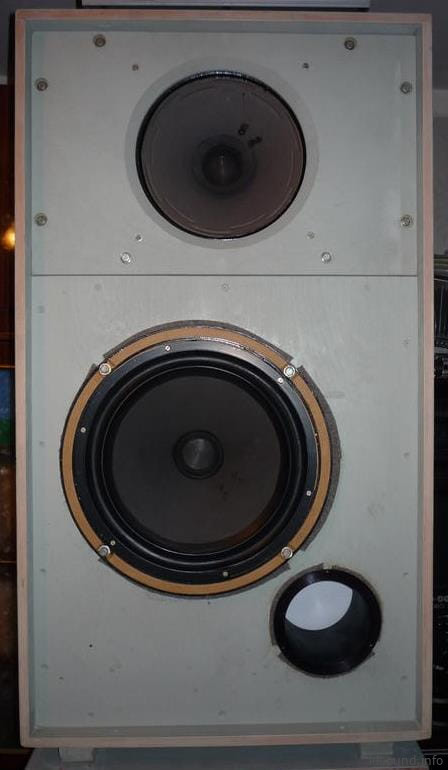

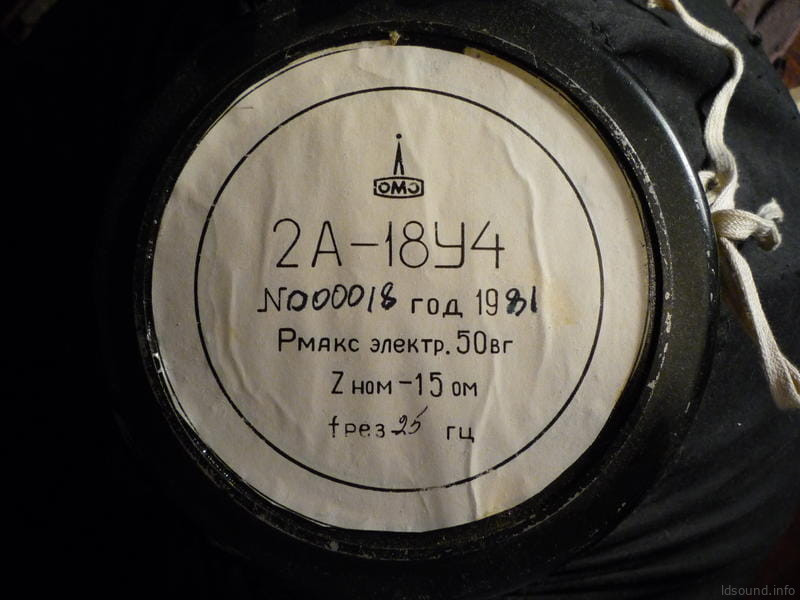

В качестве НЧ звена применена головка 2А-18, в качестве среднечастотного – головка 4А-32, в качестве высокочастотного – две головки 1А-22. НЧ и СЧ головки закреплены на передней панели акустической системы и закрыты декоративной рамкой с радиотканью. Для доступа к НЧ и СЧ необходимо снять декоративную рамку.

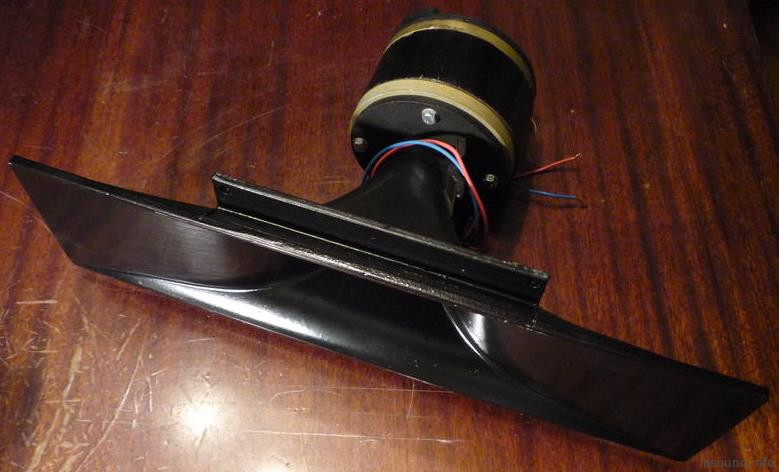

ВЧ динамики с рупором закреплены на верхней крышке корпуса АС. Рупоры имеют возможность поворота в горизонтальной плоскости на угол ±30° и наклона в вертикальной плоскости на угол ±15°.

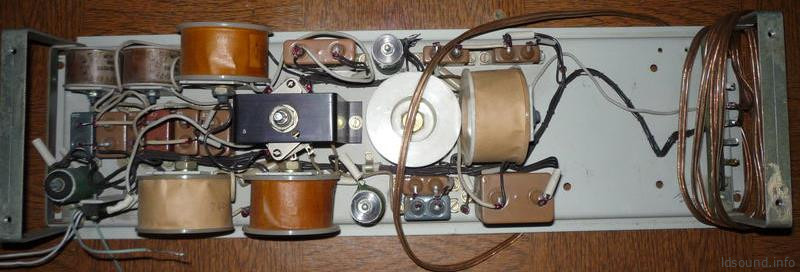

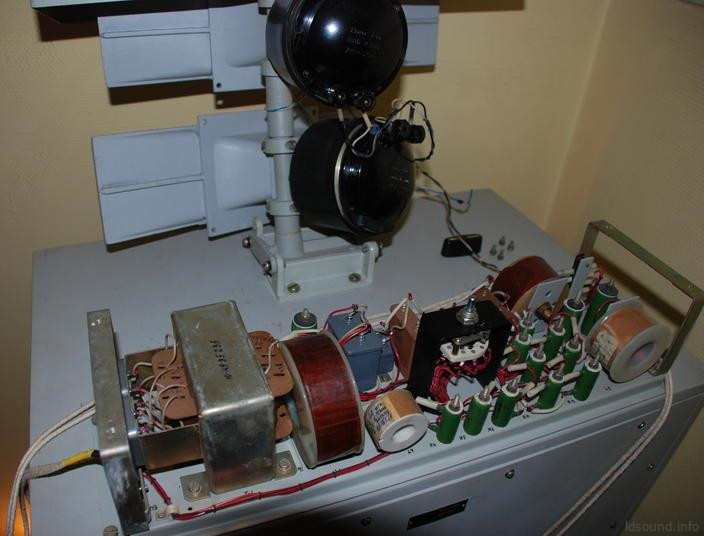

Фильтры установлены с задней стороны ВЧ-блока в отдельной боксе.
