30 ГД-2 «Прикарпатский радиозавод»

Низкочастотный динамический громкоговоритель (НЧ динамик) изготавливался на Прикарпатском радиозоводе в г. Ивано-Франковск. Предназначался для использования в закрытых и фазоинверсных акустических системах высшей группы сложности как низкочастотное звено для работе в помещениях. Аналог 30ГД-2 «RRR», но на полиуретановом подвесе, что дает немного другие параметры ТС, как у 75ГДН-3. Устанавливался в первые выпуски 35АС-218 Амфитон того же Прикарпатского радиозавода.

30 ГД-2 «Прикарпатский радиозавод» 30 ГД-2 «Прикарпатский радиозавод»

Характеристики 30ГД-2:

Диапазон воспроизводимых частот: 31,5 – 2000 Гц

Чувствительность: 86 дБ

Номинальное электрическое сопротивление: 4 Ом

Долговременная мощность: 75 Вт

Кратковременная мощность: 100 Вт

Частота основного резонанса: 25 Гц (±5 Гц)

Полная добротность: 0,25 (±0,05)

Внешние размеры: Ø250х120 мм

Масса: 4,9 кг

30 ГД-2 «Прикарпатский радиозавод»

Описание 30ГД-2 от Прикарпатского радиозавода:

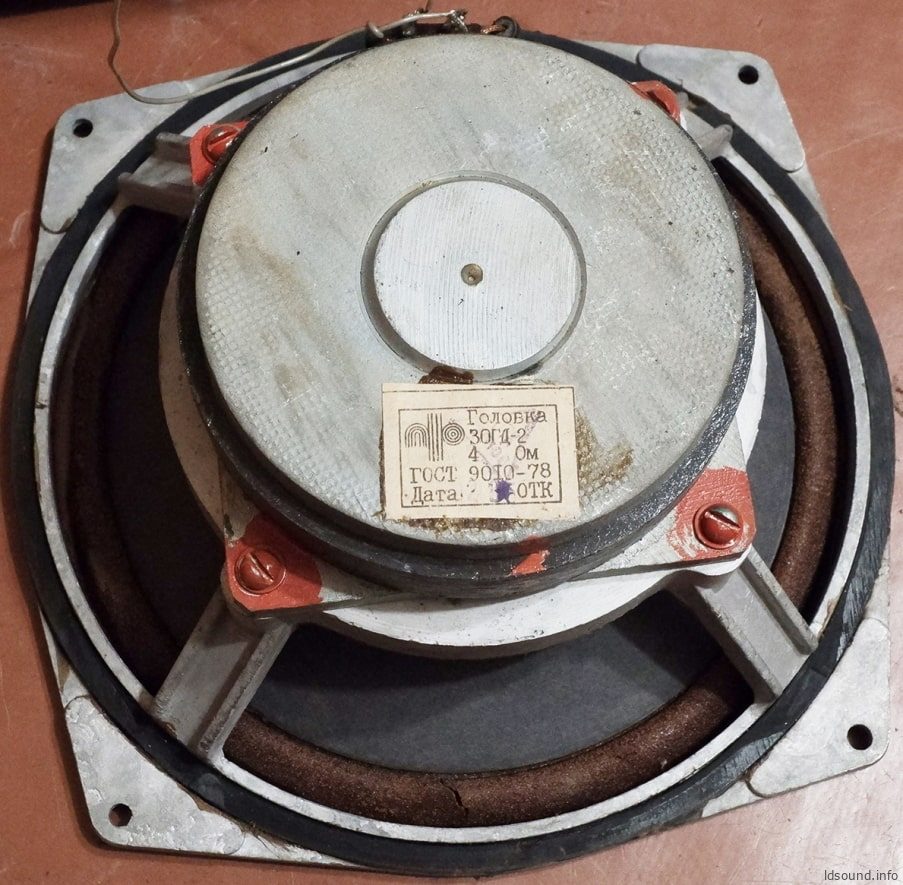

Головка громкоговорителя электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью. Рама изготовлена методом литья под давлением из алюминиевого сплава. Диффузор конусный диффузор и вылезащитный колпачок сферической формы изготовлены из бумажной массы с пропиткой. Подвес тороидальной формы из полиуретана. Центрирующая шайба синусоидальной формы из ткани с пропиткой. Магнитная цепь состоит из двух кольцевых ферритовых магнитов марки 25БА170 размером К134х57х12 мм. Керн Ø50 мм. Верхний фланец с отверстием Ø53,7 мм. Высота воздушного зазора 9,8 мм, его радиальная ширина 2 мм. Индукция в зазоре 0,87 Тл. Звуковая катушка намотана проводом ПЭТВ-1  ∅0,355 мм. Намотка двухслойная, в первом слое – 53 витка, во втором – 51. Высота намотки 22 мм. Омическое сопротивление 2,9 Ом (±0,3 Ом). Каркас звуковой катушки изготовлен из медной ленты ДПРНТ 0,05х40. Высота катушки 40 мм, внутренний диаметр 50,7 мм, внешний (вместе с намоткой) 52,7 мм.

30 ГД-2 «Прикарпатский радиозавод» 30 ГД-2 «Прикарпатский радиозавод»

30 ГД-2 «Прикарпатский радиозавод»

30 ГД-2 «Прикарпатский радиозавод»

Фото прислал Юрий

1 комментарий: 30 ГД-2 «Прикарпатский радиозавод»

  1. Владимир П. пишет:

    “Диффузор конусный диффузор и вылезащитный колпачок сферической формы изготовлены из бумажной массы с пропиткой. Подвес тороидальной формы из полиуретана. Центрирующая шайба синусоидальной формы из ткани с пропиткой.”

    Никакой пропитки там и близко нет.
