Изготовитель: Прикарпатский радиозавод, г. Ивано-Франковск.
Назначение: для применения в закрытых и фазоинверсных акустических системах высшей группы сложности в качестве низкочастотного звена при работе в помещениях.
Технические характеристики:
Диапазон частот: 31,5 – 2000 Гц
Неравномерность АЧХ: 12 дБ
Чувствительность в диапазоне 31,5 – 2000 Гц: 86 дБ
Коэффициент гармоник при среднем звуковом давлении на частотах:
80 – 125 Гц: 7%
200 – 630 Гц: 5%
1000 – 2000 Гц: 3%
Сопротивление: 4 Ом
Долговременная мощность: 75 Вт
Кратковременная мощность: 100 Вт
Частота основного резонанса: 25 Гц (±5 Гц)
Полная добротность: 0,25 (± 0,05)
Размер: Ø250х120 мм
Вес: 4,9 кг
АЧХ:
Конструкция 75ГДН-3
Головка громкоговорителя электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена методом литья под давлением из алюминиевого сплава. Корзина изготавливалась в двух вариациях: с нестандартной верхней частью для 50АС-022, где литье имеет отличительную конструкцию круглой формы с ушами под креплени, и стандартные 75ГДН-3-8. Диаметр по раме с нестандартной верхней частью 275 мм, расстояние между отверстиями для крепления 200 мм.
Магнитная цепь состоит из кольцевого ферритового магнита марки 25БА170х2К размером К134х57х12 мм; керна диаметром 50 мм; верхнего фланца с отверстием диаметром 53,6 мм. Высота воздушного зазора 9,6 мм, его радиальная ширина 1,8 мм, индукция в зазоре 0,87 Тл.
Подвижная система включает:
- звуковую катушку, намотанную проводом марки ПЭТВ-1 диаметром 0,355 мм, намотка двухслойная, общее число витков 104, в первом слое – 53 витка, во втором 51, высота намотки 22 мм, омическое сопротивление 2,9 Ом (±0,3 Ом). Каркас звуковой катушки изготовлен из медной ленты ДПРНТ 0,05 х 40. Высота ЗК 40 мм, внутренний диаметр 50,7 мм, внешний (вместе с намоткой) 52,7 мм;
- диффузор конической формы переменно толщины, изготовленный из бумажной массы с пропиткой;
- подвес тороидальной формы, изготовленный из полиуретана;
- центрирующая шайба синусоидальной формы, изготовленная из ткани с пропиткой;
- колпачок сферической формы, изготовленный из той же бумажной массы с пропиткой.
75 ГДН-3-4 из акустической системы 50 АС-022 “Амфитон” с белыми диффузорами:
ППУ нужно менять каждые 8-10 лет….
отклеился верхний фланец магнита. Как его ровно назад поставить если труба впх в керн не входит так чтобы фланец мог сесть назад? В плане нужно вот минимум 49мм а максимум 53. Так вот труба как раз со стенками по 2мм.
Был у меня такой случай с 75ГДН, подсчитал диаметры, надел трубу (из плёнок) нужного диаметра. Развёл и намазал эпоксидкой и когда уже надевал фланец ровно по трубе не доходя 5 мм от клея она застряла! С горячей руки выкинул этот динамик и купил новый. Сейчас бы делал по-другому, там нужен небольшой зазор чтобы фланец не застрял, а труба должна быть из фрагментов иначе после склеивания её не вытащишь. Труба из плёнок от ПЭТ бутылок или канцелярские прозрачные, но обязательно зазор 0,1 мм +/-
Трубчатая оправка диаметр: 50,3 – 54,2мм, длина 90мм.
Диаметры этой оправки не подходят
не понял что за пленка? саму бутылку разрезать? или что?
Да. Можно и медную жесть. Плёнка для равномерного зазора, для центровки, она держит шайбу не давая ей примагничиваться криво пока клей не застыл. Как приклеивать магнит показано на youtube
Я бы рекомендовал пластмассовые проставки. Например нарезать из крышек баллонов (из под краски). Они не будут царапать металл, тем самым не создавая лишнюю стружку, которая обязательно потом вылезет. Ну и по-хорошему цепи следует намагнитить.
и обязательно проверять одинаковую толщину пластика по всей длине, а то я взял крышку от коробки на 50 компакт-дисков, она оказалась с одной стороны толще – там и застряла
От компакт дисков не та пластмасса. А вот с крышек мягкая, толщина около 0,7-0,8 мм. Даже ножницами можно нарезать.
Я так и написал от крышки кейк бокса на 50 CD, мягкий полиэтилен толщиной 0.9 мм. Из пластика от такой банки можно сделать цилиндрическую центрирующую оправку. Если сложить пластики в два слоя, то они как раз обеспечат равномерный зазор в 1.8 мм.
Я использовал шесть отрезков медной проволоки подходящего диаметра с одной стороны соединенные скруткой. Диаметр подбирал на глаз, чтобы при сборке медь немного деформировалась об сталь фланца. Небольшой натяг при сборке позволяет плавно без удара соединить фланец с сильным магнитом
Чем можно размягчить дубовый падвес.
только замена
Смазывають тормозной жидкостью или этиленгликолью. Эффект незначительный.
размягчающей пропиткой. на авито много разных продаецца.
А как ППУ может быть дубовым? Он или нормальный или труха или сопли.
Тут наверно если его включить, то и будет труха.
И про пропитки для ППУ ниже написали, это какое-то новое веяние или я что то пропустил?
ППУ не нуждается ни в каких пропитках, лучше его не сделать, хуже – запросто.
Если подвес не винтажный и его можно заменить – менять. Если старый и аналогов нет – покрыть раствором ПИБ в бензине. Разумеется, с ухудшением параметров.
“индукция в зазоре 0,87 Тл” странно, у 50ГДН-3 аналогичный магнит так написано “индукция в зазоре 1,3 Тл.” А нет не такой,у этого шайба толще, точнее верхний фланец
«… у 50ГДН-3 аналогичный магнит так написано “индукция в зазоре 1,3 Тл”»
Не всему что пишут можно верить…
Индукция в зазоре у 50ГДН-3 – 1,10…1,15 Тл (измерено тесламетром на нескольких экземплярах). После намагничивания
Всем здрасьте. Подскажите пожалуйста, получится ли с этого экземпляра,если выкинуть подвижку,взять чуть легче диффузор,колпак вогнутый во внутрь,подес ппу,родной,или мягкую резину,катушку родную, 4 Ома, только намотанную на бумагу или стекловолокно или стеклопластик. ? Запихнуть его в короб на щели,после того как рассчитать объем под это чудо. Диапазон частот,НЧ до 200 – 250 Гц.
?
Нит, это бессмысленная трата денег на витер.
А какой динамик будет лучше 30 ГД-1-25 ,30 ГД-1 или 75 ГДН 3. Нужна подзвучка с низу и до 200 – 250 Гц. На 8 Ом не вариант,нет столько провода для катушки индуктивности на фильтр.
Возьмите динамик 30 ГД-1 на кобальте не переделанный, в закрытый ящик 20 литров, у будет отличный саб.
игорь спасибо. А то мои два гроба чистым объёмом в 135 литров со 100 ГДН слегка поднапрягают да и весят каждый килл по 60. А живу в квартире.
Я сыну в машину делал в одном ящике 2 динамика по 20 литров каждый, звучит достойно, в ВНИИРПА делали на продажу на 30 ГД-1 в ЗЯ и с ФИ двух объёмные, радиостанция “Радио Балтика” себе покупала.
Зачем 100 ГДН такой объём, они в 40 литрах будут звучать, 135 литров переходный процесс будет затянут.
Игорь,вы не путаете динамик 100 ГДН,12 дюймов,с кем нибудь другим ? у него Vas в среднем 150 литров.
Так что лучше будет 75 гдн 3-4 или 30 гд 1 в плане подзвучки до 200-250 Гц ? И лучше будет ЗЯ, ФИ или щель ? Мне для дома.
Виталик, я дам вам совет, берите в руки инструмент, покупайте комлектуху и начинайте репетировать долгими зимними вечерами. Когда начнёте, что то делать, если вам конечно это интересно, на пятый – двадцатый раз к вам начнет приходить понимание что и как и вот тогда вы начнете задавать вопросы, не “а что буде если скрестить ёжика со змеёй”, а такие “я вот сделал “вот ЭТО” а оно не играет, что не так я делаю подскажите “. Сделайте тестовый ящик для замеров, объедитесь измерительным комплексом, для БЫСТРОГО и точного измерения, посмотрите на ютубе канал “AcousticLand” (не реклама, а для пользы) и вперед! А по вопросу, я бы из бюджетного сделал саб на 8ГД-1-25.
Огромное спасибо за ваши советы. Обязательно если переживу эту войну и после разбогатею всё это куплю и буду учиться. Надеюсь вам тоже повезёт.
Для саба лучше 30 ГД-1 на кобальте, у него подвижная система тяжелее.

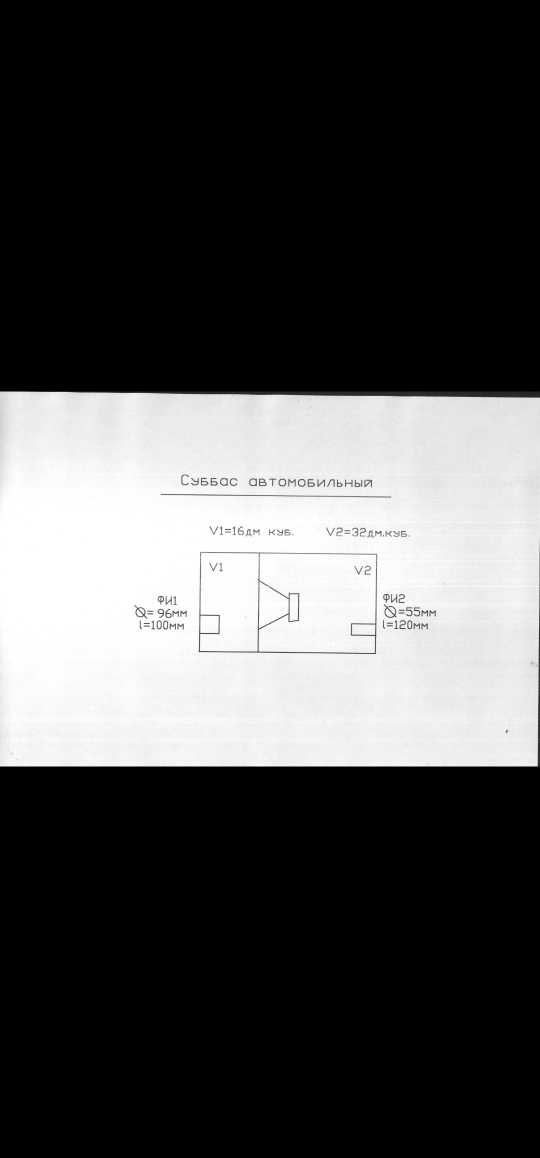

Чертёж корпуса саба ВНИИРПА.
Его применяли как в машине так и дома, ФИ у саба без разницы где расположены, у саба бас не локализуется в пространстве.
Пожалуйста, никогда не делайте, как на последнем фото. Ломастер не одел кембриковые трубочки на концы гибких выводов и просто запаял их. Если выводки сдвинутся (например, при бубнении динамика) они могут запросто коротнуть о корзину и канал усилка подгорит.
Просто не понять какую акустику хотите построить.
Я уже где-то писал что имею техникс,трехполомка,в Роли нч пассивный излучатель,хочу в место него слелать звена нч с частотой среза 200–250 гц,а ему,сч звено поднять низ с 200-250 гц. Если буду делать срез нч программно,то частота среза будет 100-150 гц,а его сч трогать не буду. По паспорту у него частота раздела 100 гц
Прошу вашего совета. Имеется пара убитых 75гдн -3, в планах сделать из этих головок что не то приличное. Нашел в продаже новые магниты, правды ради, толщина у них 19 против стандартных 12 ти. Думаю один родной сменить на новый, ширина увеличится не критично, да и выступающий керн вроде позволяет. Далее прикупить кевларовый диффузор (скорее всего стеклоткань) и трехслойную катушку намотанную плоским проводом. В теории получу увеличение индукции в магнитном зазоре и повышение чувствительности (так как вес подвижки уменьшится почти в два раза. Всё бы прекрасно если бы не увеличение резоннансной частоты, которая по подсчётам вырастет раза в полтора и исходя из данных будет в районе 40 -45гц. Если снижать резонанс то нужно более мягкий подвес и мягкую центрирующую шайбу. И тут опять ньюанс при уменьшении жесткости подвеса и шайбы неизбежно возрастёт линейный ход. Хочется чуйку в районе 90 децибелл, подскажите как лучше добиться таких параметров не превращая динамик в мидбас.
Намерения серьёзные!..
«… Нашел в продаже новые магниты, правды ради, толщина у них 19 против стандартных 12-ти …»
А зачем заменять тонкие магниты на более толстые(?), достаточно просто добавить третье магнитное кольцо толщиной 12 мм – конструкция МС позволяет это сделать; и такие эксперименты уже успешно проводились:
https://disk.yandex.ru/i/HXHKsLcj7LiRTQ
(на фото МС от 75-ки с тремя магнитными кольцами толщиной 12 мм)
«… В теории получу увеличение индукции в магнитном зазоре и повышение чувствительности (так как вес подвижки уменьшится почти в два раза. Всё бы прекрасно если бы не увеличение резонансной частоты, которая по подсчётам вырастет раза в полтора и исходя из данных будет в районе 40-45гц …»
Тут не совсем точные расчёты…
ВО-ПЕРВЫХ,
масса подвижки не снизится в два раза (или “почти в два раза”).
Т.к. масса родного бумажного диффузора от 75-ки составляет около 21 грамма, но масса диффузора аналогичного размера из “Тонкого Кевлара” – составляет около 8,5 грамм (т.е. снижение массы примерно в 2,5 раза):
https://disk.yandex.ru/i/aB-cT6yez9h-0w
Но это же масса ТОЛЬКО ДИФФУЗОРА; а в общую массу подвижки входят ещё и многие другие компоненты (колпачок, катушка с медным проводом, часть массы подвеса и т.п.) В результате, по отношению к ОБЩЕЙ МАССЕ ПОДВИЖКИ – получается значительно более скромное, снижение массы, всего приблизительно в 1,3…1,4 раза.
Однако и этого уже достаточно, чтобы чувствительность возросла на +3db, т.к. КПД громкоговорителя зависит “от общей массы в квадрате”.
Так что, вместо предполагаемой частоты среза 40…45Гц, в итоге получится 30…35Гц
(однако, согласитесь, разница заметная).
P.S.
Когда-то давно, в своих отчётах “по кевларовым опытам” рекомендовал: «Чтобы не потерять басов при использовании более лёгкого диффузора – нужно увеличить объём ящика на 20…25%».
Далее… , ВО-ВТОРЫХ,
увеличение индукции в магнитном зазоре не будет таким высоким, как вам представляется.
Так, в “родных” динамиках типа 75ГДН магнитная индукция в зазоре составляет примерно 0,80…0,85Тл (в 75ГДН-1) или 0,85…0,93Тл (в 75ГДН-3).
При установке третьего магнитного кольца толщиной 12 мм индукция в зазоре увеличится до величины 0,92…0,97Тл (для 75ГДН-1) или до 0,97…1,05Тл (для 75ГДН-3).
Но указанные величины индукции – не являются предельными для 75-ки!..
Так, к примеру, в случае уменьшения зазора до величины 1,5 мм (аналог для примера – МС динамика 100ГДН-3 радиозавода “Красный Луч”, в котором индукция в зазоре составляет 1,20Тл; что называется, почувствуйте разницу).
Да и … , собственно, увеличение индукции в зазоре до максимально-возможных величин – не всегда имеет смысл, потому что при этом резко снижается полная добротность Qt динамика, возможно до величины 0,2 и менее;
и в этом случае могут возникнуть проблемы с поиском оптимального оформления…
Позволю дать несколько рекомендаций:
– в случае замены “родного” диффузора от 75-ки на диффузор массой 8…9грамм перемотать звуковую катушку на полное сопротивление 8 ом (это предотвратит от излишнего снижения полной добротности);
– когда купите кевларовые диффузоры, обязательно измеряйте из точную массу (иначе в эксперименте не будет существенного результата);
– перематывать плоским проводом в данном случае – не вижу большого смысла;
– пылезащитный колпачок лучше выбрать размером около d100мм (вместо применяемого в 75-ке рижского радиозавода d140мм)
– установить на магнитную систему третье магнитное кольцо, включённое в магнитную цепь.
Дополнительно скажу, что при переборке магнитной системы (МС), даже на феррите, очень желательно повторно намагнитить МС, иначе можно не получить максимальных результатов.
Могу помочь с намагничиванием МС, обращайтесь (там есть контакты):
