10 АС-9

Изготовитель: радиозавод им. А.С. Попова, г. Рига.

Назначение: акустические системы входят в состав музыкального центра «Мелодия-106-стерео». Модели 10АС-9, 10АС-209, 10АС-408 и 10АС-409 идентичны и являются одной и той же АС.

10 АС-9

Технические характеристики 10 АС-9:

2-х полосная АС с фазоинвертором

Диапазон воспроизводимых частот: 63 – 18000 Гц

Чувствительность: 85 дБ

Сопротивление: 4 Ом

Номинальная мощность: 10 Вт

Максимальная мощность: 25 Вт

Используемые громкоговорители:

НЧ/СЧ: 25 ГДН-1-4 (10 ГД-34)

ВЧ: 6 ГДВ-1-16 (3 ГД-2)

Внешние размеры (ВхШхГ): 360х210х177 мм

Вес одной АС: 5 кг

10 АС-9 10 АС-9 10 АС-9

Описание 10 АС-9

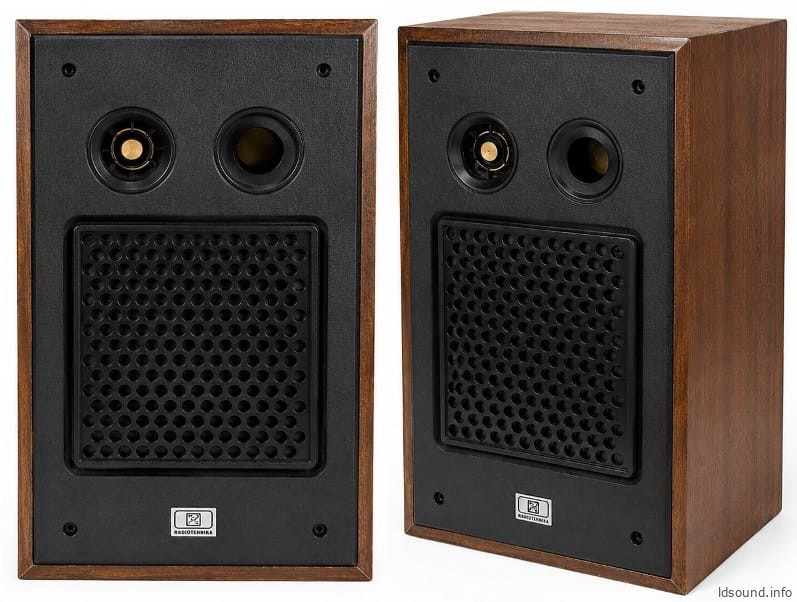

Корпус АС выполнен в виде прямоугольного неразборного ящика из ДСП. Внешне покрыт натуральным шпоном. Спереди лицевая панель закрыта пластмассовой декоративной накладкой. НЧ динамик расположен в нижней части АС по центру вертикальной оси. ВЧ динамик находится над НЧ и сдвинут в левую сторону. Справа от ВЧ находится выход фазоинвертора. Внутри АС расположен электрический фильтр и звукопоглощающий материал.

10 АС-9

10 АС-9

10 АС-9

10 АС-9

20 комментариев: 10 АС-9

  1. Сергей пишет:

    Здравствуйте. И как же они умудрились из 2-х динамиков сделать 3-х полосную АС?

  2. Коля пишет:

    Какая примитивщина, кошмар.

  3. валера пишет:

    слушал все модели с30.эти понравились больше всех.слушаю их сейчас.

  4. Владимир пишет:

    Эти колонки как раз и были прародителями всей серии S-30.Хотя я считал раньше что другие,а именно 6АС-2.Я несколько лет назад списывался с человеком на одном рижском форуме который долгое время работал на заводе RRR.(Сейчас он уже пенсионер) Он мне все и разъяснил по этим колонкам тогда.Если интересует ссылка-то найду и скину здесь.

  5. валера пишет:

    я их сначала невоспринимал как колонки.потом как послушал не расстаюсь сними больше.да были уменя и 6ас-2.может и неплохие.мне лично непонравились по звуку.

  6. Игорь пишет:

    Подскажите пожалуйста размеры фазоинвертора.
    Достались корпуса этих колонок в мега-идеальном состоянии, но без динамиков и фазика. Хочу восстановить.

    • Александр Бокарёв Ростов-на-Дону пишет:

      Вам придется непросто. Динамики ставились не абы какие, а с низкой, не выше 50гц, резонансной. Позже стали делать 10гд-34 с толстым дубовым подвесом, дрянь. Ищите старые динамики, работавшие в колонках.Порт инвертора – по памяти- был сантиметров 10-12.

  7. Александр Бокарёв Ростов-на-Дону пишет:

    Вообще, идея колонок в варианте фазоинвертора с мало подходящими сюда динамиками была реализована в данных
    колонках очень удачно , за что авторам колонок респект. В итоге, применив динамики с добротностью 0,5-0,55 и резонансной 50 герц удалось получить честные 50 герц по минус три, плотный быстрый бас и живую средину.
    Пищалка 2ГД-3 на то время была одной из лучших вч динамиков. Вот насчёт фильтров я бы подискутировал с авторам, а прочее- вызывает искреннее уважение к ним.

  8. Аркеша пишет:

    Несмотря ни на что и вопреки всему – очень даже хорошо работают без всяких ремонтов и доработок с радиотехникой у 101 примерно с 1985 года (!). В усилители только менялись электролиты и выходные транзисторы кт 818 и 819.

  9. Константин пишет:

    Схема фильтра ужасает своей примитивностью, но звук подкупает. Жаль достались убитыми но пищалки живы на обоих пострадали только 25гдн.

  10. Мonster9000 пишет:

    Неплохие по звуку колонки, звучат лучше s30,по крайней мере тут всё в порядке с сч,и нет завышенных вч.
    Нч обычный, может быть не такой плотный как у колонок с 25гдн-3 .

    Звук ровный, ничего не выпирает , довольно неплохие сч для советских двухполосок, звучание приятное , однако по детальности уступает Веге и другим ас с веговским нч. Но это можно сказать про любые колонки с 25гдн-1

    Их приятно слушать фоном, но ловить детали в ближнем поле не так интересно как в Веге и тд

    Позж купил 6ас-2 и в очередной раз убедился,что динамики от с30 с простым фильтром звучат много лучше ,живее и обьёмней ,чем в самой с30 с её непонятно зачем сделанным кроссовером и посредственным звуком

  11. AndrewDontknow пишет:

    Доброго времени суток всем!
    Есть пара таких АС. 3ГД2 умерли по-одному, на их место были поставлены (прикручены изнутри) 0,5 ГД-30 – других не нашлось. После этой “замены” верхов практически не стало(((
    Спустя много (уже) лет хочется вернуть раритет к жизни.
    Поскольку сам не знаю ответа, прошу знающих – подскажите пожалуйста, стоит ли заморачиваться с поиском родных 3ГД2 (они сейчас все б/у и по пересылке – есть хорошие шансы, что “кот-в-мешке” может оказаться вообще без “кота”))
    Или можно вместо них поставить новый китай – типа такого
    rozetka.com.ua/ua/227280685/p227280685/
    hard.rozetka.com.ua/ua/215172319/p215172319/
    Или, может есть другие варианты?
    Заранее благодарен

    • ldsound пишет:

      Доброго. 3ГД-2 наверное будут дороже предложенным вами. Но из предложенных еще не ясно что получится в итоге.

      • AndrewDontknow пишет:

        тогда попрошу совет – что бы вы поставили вместо 3ГД-2?

        • Михаил пишет:

          Вместо 3ГД-2 я рекомендую поставить вот такой динамик (объявление не моё).
          Он звучит лучше, чем 3ГД-2. Но он 4-Омный, поэтому последоватеоьно с ним надо впаять резистор 8-10 Ом.
          Ещё Вам надо будет подумать, как его закрепить. Лично я вырезал фланец из листового пластика.

          • AndrewDontknow пишет:

            Михаил, спасибо за ссылку. А эти китайские дины больше по диаметру чем посадочное место в АС или – наоборот меньше?
            Полагаю, если они будут входить свободно их можно будет посадить на термоклей – и плотно, без призвуков, и термоклей как демпфирующая прослойка.

  12. Александр Александрович пишет:

    Здравствуйте. Говорят нельзя 3гд2 первым порядком резать, насколько правда?
