Изодинамические наушники ТДС-15 выпускались ПО “Счетмаш”, г. Кишинев и НПО “Феррит” (завод “Магнетон”), г. Ленинград. Предназначались для индивидуального прослушивания стерео программ бытовой высококачественной радио аппаратуры высшей и первой групп сложности.
Характеристики:
Диапазон воспроизводимых звуковых частот: 20 – 20000 Гц
Неравномерность АЧХ в диапазоне 20-20000 Гц: 14 дБ
Звуковое давление на частоте 500 Гц при номинальной мощности: 94 дБ
Номинальная подводимая мощность: 2 мВт
Паспортная мощность: 1 Вт
Суммарный коэффициент гармоник: 0,3%
Номинальное сопротивление входов: 16 Ом
Габариты: 240х195х75 мм
Вес: 0,3 кг
Цена: 40 рублей
АЧХ из паспорта:
АЧХ из книги:
Описание
Наушники разработаны на основе ТДС-7 Амфитон, но имеют более тонкую мембрану, которая позволяет улучшить звучание.
- магнит;
- пластина;
- обойма;
- рамка;
- кольцо;
- мембрана;
- пружина.
Электроакустический преобразователь состоит из магнитной системы, которая содержит десять магнитных стержней, по пять с каждой стороны и подвижной системы. Магниты 1, изготовленные из изотропного феррита бария, размещены на двух стальных пластинах 2 с продольными прорезями. Магниты намагничены в поперечном направлении и расположены одноименными полюсами друг против друга. Стальные пластины с магнитами вставлены в пластмассовые обоймы 3. Между магнитами с помощью рамки 4 и резинового кольца 5 создается воздушный зазор. На рамку 4 наклеена мембрана 6 со звуковой катушкой.
Магнит марки 15БА300. Размеры магнитных стержней 55х6х3,5 мм. Мембрана изготовлена из полиэтилентерафталатной пленки, фольгированной алюминие ФДЛ-А-2 толщиной 15 мкм. Толщина проводника катушки 10 мкм (10 витков). Кабель ЛППВ 4х0,8 мм2.
Мембрана изготовлена из полимерной пленки с приклеенной к ней алюминиевой фольгой. Из фольги методом фотолитографии изготовляется звуковая катушка, имеющая вид меандра с четырьмя секциями. Витки каждой секции звуковой катушки находятся в магнитном поле рассеивания двух магнитных стержней, намагниченных разноименно.
Весь пакет скреплен с помощью пружин 7 и вложен в круглый пластмассовый корпус, к которому крепится двойное оголовье, состоящее из металлической ленты и мягкой полосы, плотно облегающей голому слушателя. К крышкам корпусов крепятся амбушюры прижимного типа из искусственной кожи.
Схема:
Мои любимые советские “уши”, есть таких парочка. Насколько хороший звук, настолько и отвратная эргономика, на голове сидят просто неудобно.
Да, уши бедные они оттаптывали здорово! Но главный недостаток всё-таки низкая чувствительность, требовался наушниковый УНЧ…
Если очень нравятся можно переставить динамики в другой корпус. Найти что нибудь удобное с достаточным свободным местом для динамика. Сам использую полуоткрытые Superlux 668b (Axelvox 242) уже более 3-х лет. Пользуюсь дома, на прогулке, на работе, для моих ушей удобные, легкие очень доволен.
У меня двое таких наушников, одни- со сломанной пластмассой оголовья. Вот их “динамики” и попробую пересадить в что-то китайское, или просто использую другое оголовье.
ТДС-7, по памяти – ещё тяжелее и неудобнее, квадратный мрак. Сравнивал их в далёких 80-х – я за 15, хотя Эхо ТДС-16 тоже отличные. ТДС-5 – хороши, но по ВЧ мне больше нравятся 15-е. Сейчас нечасто слушаю музыку в наушниках и основные у меня ATH-2 Аудиотехника…
Видать, делались под чайник тамошнего начальника заточенными, оттого среднему гражданину- не по ушам)))
В командировке на ПО “Счетмаш”, г Кишинев, взял на пробу. Даже ТДС-7 и то лучше, хотя не моё, давят на ушИ. ТДС-5, на все временА…
Коллеги, не завалялось у кого-нибудь 1 капсюля от тдс-15?
Мне было мало лет, когда я пользовался этими наушниками. Родители приобрели, чтобы я слушал сказки на грампластинках. Лет до 8-10 дискомфорта я не ощущал, кроме массы. А когда голова моя доросла до головы взрослого человека, тогда я тоже начал вполне ощущать дискомфорт от оголовья и давящих на уши амбюшур.

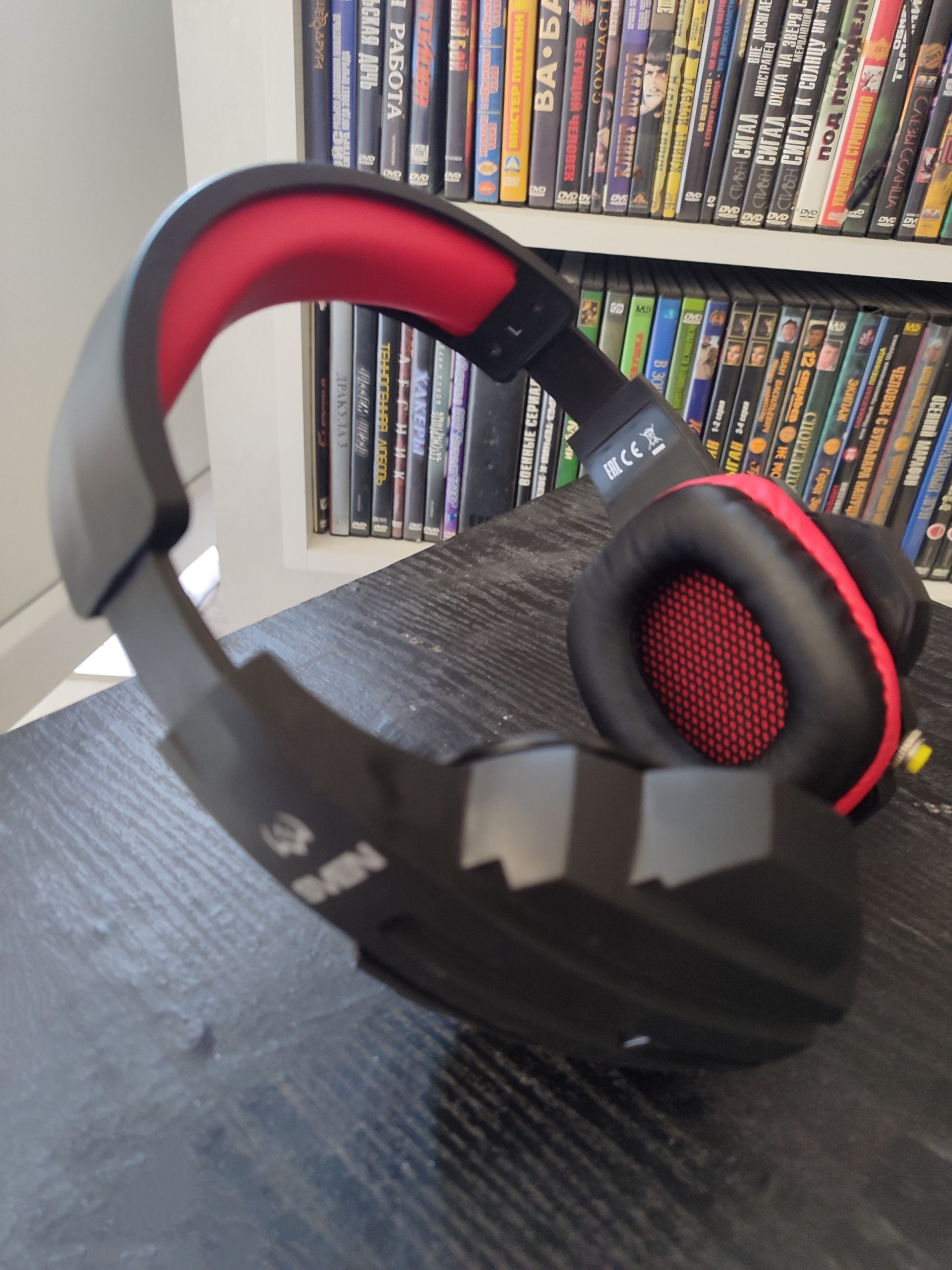

Долго лежали со сломанным оголовьем. Недавно переставил в корпус от китайских Свен. Ну что сказать? Волк в овечьей шкуре. Я доволен.
Нехватка чувствительности была решена имплантацией модуля с китайского Airpods Max, плюс 6 дБ преамп в телефоне.
доброго времени суток,а не напишите конкретную модель наушников Sven,и насколько сильно нужно переделывать.
Достойные наушники. Единственный их минус нужен хороший мощный усилитель. Плеер Astell Kern KANN Cube или HifiMan 603 их отлично раскачивают. Есть ещё нюансы с которыми я столкнулся. Обязательно надо проверить полярность подключения динамиков, чтобы они были одинаковые. У меня было два экземпляра Ленинградского производства и обоих правый динамик был подключён наоборот, в оличии от левого. Обычно плюс с лева, минус с права. Можно и наоборот, главное чтобы было одинаковое подключение. А то будет не согласованность динамиков и звук будет не очень, особенно это отразиться на низких частотах. Ставим современные амбушюры диаметром 75мм и как можно с большим внутренним отверстием. Внутри ставим войлок толщиной 3мм на всю окружность и вырезаем пазы с двух сторон, где проходит крепежная пластина, чтобы динамик сел на свою глубину. Можно добавить ещё синтепон плотность 80гр/кв.м. Звук после исправления полярности динамиков и не большого демпфирования стал очень достойный. Советую если будете паять или ещё что-то делать, динамики заклеить скотчем, чтобы ничего случайно не попало во внутрь.
Полярность меняйте на разъёме, без необходимости наушники не разбирайте, пластик со временем становится хрупким.
