Электропроигрыватель ЭП-003 «Корвет»

Изготовитель: Кировский завод “Ладога”, выпуск с 1978 года.

Руководство по эксплуатации на нашем диске.

Назначение: стереофонический электропроигрыватель высшего класса с прямым приводом диска ”Корвет ЭП-003” предназначен для высококачественного воспроизведения механической записи с грампластнок любых размеров совместно с высококачественной звуковоспроизводящей радиоаппаратурой. Электропроигрыватель ”Корвет ЭП-003” воплотил в себе все последние достижения техники тех лет в области высококачественного воспроизведения механической записи.

Основные технические характеристики ЭП-003 «Корвет»:

Диапазон воспроизводимых частот: 20 – 20000 Гц
Номинальное сопротивление нагрузки: 47 кОм
Чувствительность: 0,7+1 мВ/см/с
Разбаланс по чувствительности: 2 дБ
Разбаланс по АЧХ в диапазоне 315-5000 Гц: 2 дБ
Разделение между каналами на частотах:
315 Гц: -20 дБ
1000 Гц: -20 дБ
5000 Гц: -20 дБ
10000 Гц: -15 дБ
Надежность следования иглы ЗС по канавке пластинки на частоте 1 кГц: 20 см/с
Уровень электрического фона (наводка): -63 дБ
Коэффициент гармонических искажений на частоте 1000 Гц: 2%
Горизонтальная гибкость подвижной системы: 20·10-3 м/Н
Рекомендуемая прижимная сила: 10 – 15 мН (1 – 1,5 гс)
Пределы регулирования прижимной силы: 0 – 25 мН
Вертикальный угол воспроизведения: 15+5 градусов
Установочная база звукоснимателя: 215 мм (±2 мм)
Расстояние между центрами крепления головки ЗС: 12,7 мм (±0,1 мм)
Расстояние между центрами крепления головки: 12,7 (±0,1) мм
Масса головки: 5,3 г
Номинальная частота вращения грампластинок: 33,33 и 45,11 об/мин
Коэффициент детонации: 0,1%
Относительный уровень рокота со взвешивающим фильтром: -60 дБ
Пределы подстройки номинальной частоты вращения: ±2%
Масса диска: 2,8 кг
Потребляемая мощность: 8 Вт
Габаритные размеры (ШхВхГ): 481х207х368 мм
Масса: 13 кг

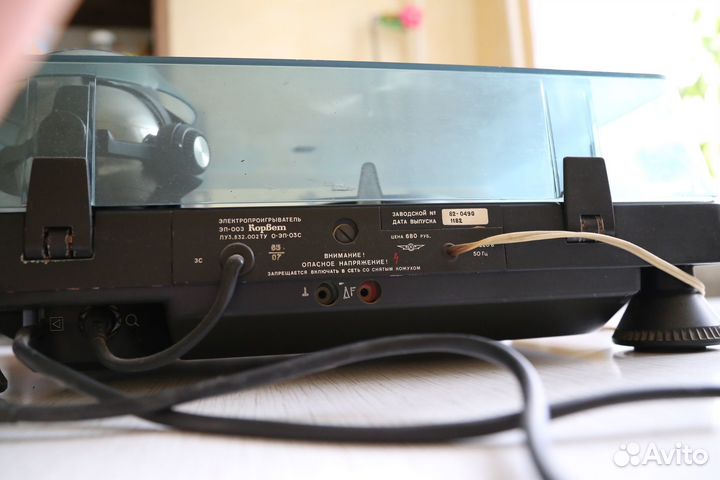

Описание ЭП-003 «Корвет»

В проигрывателе установлен сверхтихоходный двигатель постоянного тока с электронной коммутацией обмоток. Диск электропроигрывателя установлен непосредственно на ось двигателя постоянного тока. Работу контролирует электронная схема стабилизации. Двигатель состоит из неподвижного 18-пазового статора с лучевыми трехсекционными обмотками и вращающегося внешнего ротора с многополюсным кольцевым магнитом. Питание секций силовой обмотки осуществляется прямоугольными импульсами от электронного коммутатора, управляемого тремя фотодатчиками положения ротора.

Для динамического демпфирования резонанса тонарма использованы инерционные свойства вязкой магнитной жидкости, помещенной внутрь шара. В осях тонарма достигнуто минимальное трение применением магнитной опоры и призм. Имеющиеся регуляторы прижимной силы и компенсатора скатывающей силы дают нагрузку на иглу в пределах 0-25 мН и равномерное давление на обе стороны канавки.

Тонарм состоит из тонкостенной трубки с держателем головки, демпфера, противовеса, вертикального кольца с узлом компенсатора скатывающей силы. В горизонтальное кольцо тонарма запрессованы призмы опирающиеся на подушку. Винты предупреждают случайное снятие горизонтального кольца с подушек.

Демпфер представляет собой тонкостенный шаровой резервуар, заполненный вязкой магнитной жидкостью. Для регулировки статического положения ЗС относительно горизонтальной и вертикальной осей использован принцип подстроечнного смещения центра массы.

В статье родителя этого чуда — уважаемого Анатолия Лихницкого (http://www.aml.nm.ru/power2.htm) есть такое примечание: «Тонарм с демпфером-шаром, подвешенным в сферической полости, которая была заполнена вязкой жидкостью, мои сослуживцы называли «яйцом Лихницкого». К сожалению, после моего ухода из «Морфизприбора» оставшиеся разработчики-энтузиасты почти сразу удалили желток (то есть внутренний шар) из этого яйца». Удалили только внутренний шар, и оставили только глицерин. Как в Корвет-038-стерео.

Головка звукоснимателя магнитная типа ГЗМ-018 Корвет, иглодержатель выполнен из бериллия, что снизило массу подвижной системы до 0,8 мг. Игла алмазная эллиптического сечения с кристаллографической ориентацией.

ЭПУ снабжёно очистителем пластинок и автостопом выключающим питание двигателя и поднимающим звукосниматель над грампластинкой и микролифтом, выполненными на фотоэлектронных элементах и герконах. Очиститель содержит щеточку из саженаполненного волокна, эффективно снимающего статистический заряд и пыль с грампластинки.

В ножках электропроигрывателя установлены регулируемые по жесткости пружины, защищающие его от вибраций.


Фото первого опытного проигрывателя Корвет (прислал Игорь):

8 комментариев: Электропроигрыватель ЭП-003 «Корвет»

  1. Геннадий С. пишет:

    Отличная модель, в городе Пионерском у одного друга иногда собирались на музыкальные вечера! Имею желание приобрести данную модель для себя, но не имею информации у кого, и на каком ресурсе!

  2. Солодовников Сергей пишет:

    Ищите на авито, только там 038. У меня такое чудо, с головкой grado работает чудно. Есть один минус, при громком воспроизведении возникает вторичный эффект. лечится просто установка на демпфирующий коврик

  3. Евгений Иванов пишет:

    С удивлением узнал, что корвет 003 должен был быть стереокомплексом с бобинником в том числе. Дизайн разрабатывал Николай Николаевич Слесарев. Есть статья в инете со ссылкой на журнал Протектор. Также рассматривался вариант электрофона.

  4. Евгений Иванов пишет:

    Также в создании проигрывателя и гзм к нему пр нимал участие инженер – технолог А. Г. Дудков. https://vk.com/wall3937395_2008

  5. игорь пишет:

    Макет.

  6. Евгений пишет:

    https://vk.com/wall-161161287_10 Один из испытательных макетов голоаки корвет гзм 008. Получена от А. Г. Дудкова из лаборатории Океанприбора.

  7. Иван пишет:

    Надеялся увидеть схему данного чуда, чтобы оценить его технический уровень. Но, не судьба.
