6 ГДВ-6М-16

Изготовитель: приборостроительный завод им. Т.Г. Шевченко, г. Харьков (“Романтика”).

6 ГДВ-6М-16 6 ГДВ-6М-16

Назначение: для применения в выносных акустических системах высшей группы сложности в качестве высокочастотного звена для работы в помещениях. Являются аналогом 6ГДВ-6-16 и выпускались в г. Харьков на радиозаводе, который производил изделия под торговой маркой “Романтика”. Ранее назывался 10ГД-35 «Романтика».

6 ГДВ-6М-16 «Романтика»

Технические характеристики:

Диапазон частот: 5000 – 25000 Гц

Неравномерность АЧХ: не более 12 дБ

Чувствительность: 91 дБ

Коэффициент гармонических искажений при рабочей мощности: 2%

Сопротивление: 16 Ом

Паспортная мощность: 6 Вт

Долговременная мощность: 8 Вт

Кратковременная мощность: 10 Вт

Частота основного резонанса: 2900 – 3600 Гц

Вес: 1 кг

6 ГДВ-6М-16

Особенности конструкции:

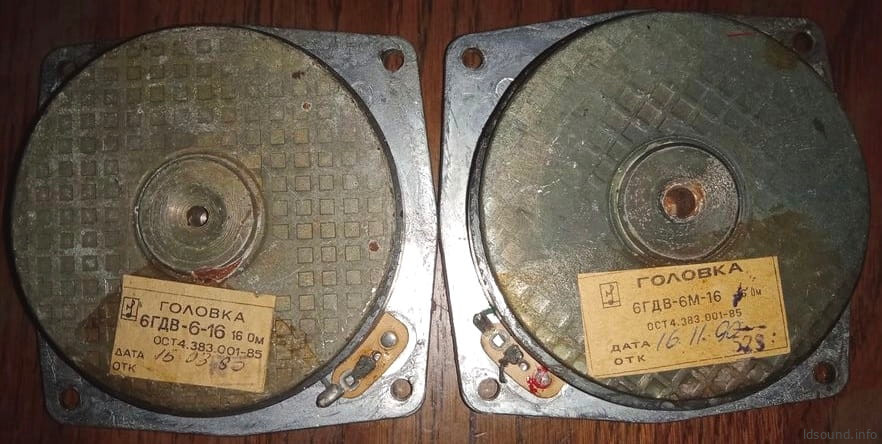

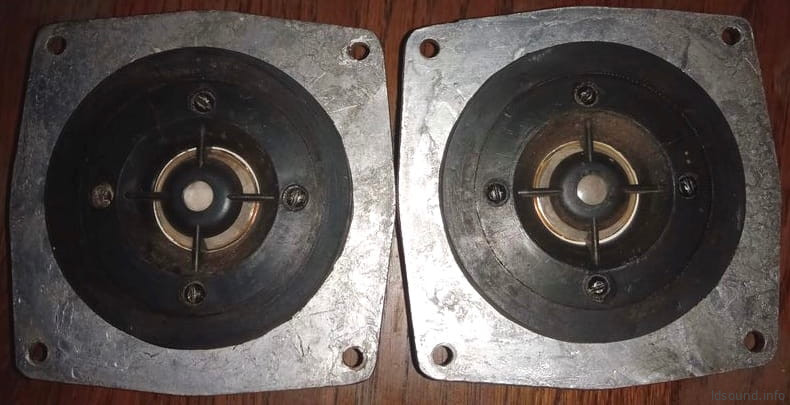

Устанавливались в такие акустические системы как 25АС-121 «Романтика» и 50АС-105 «Романтика». Головка электродинамического типа, высокочастотная, круглая, с не экранированной магнитной цепью. Установочный фланец и акустическая линза изготовлены из алюминия. С задней стороны закрыт алюминиевым кожухом.

6 ГДВ-6М-16 «Романтика»

Магнитная цепь состоит из:

  1. кольцевого ферритового магнита марки М16БА190 размером К85х35х15 мм;
  2. керна диаметром 25 мм;
  3. верхнего фланца с отверстием диаметром 26,6 мм
  4. высота воздушного зазора 2,7 мм, его радиальная ширина 0,8 мм, индукция в зазоре 1,4 Тл.

6 ГДВ-6М-16

Подвижная система включает в себя:

  1. звуковую катушку, намотанную проводом марки ПЭВЛ диаметром 0,080 мм, намотка двухслойная, общее число витков 45, в первом слое 23 витка, во втором – 22, высота намотки 2,5 мм, омическое сопротивление 12,7 Ом (±1,3 Ом). Каркас катушки изготовлен из бумаги марки ЭН-70 толщиной 0,070 мм. Высота ЗК 4,5 мм, внутренний диаметр 25,4 мм, внешний (вместе с намоткой) 25,95 мм;
  2. куполообразную диафрагму с подвесом, изготовленным на основе пленки из полиэтилентерефтолата.

6 ГДВ-6М-16

Рассматриваемый ВЧ динамик устанавливался в 25 АС-121 “Романтика”, где применены динамики такого же завода – 35 ГДН-1М-4.

6 ГДВ-6М-16 «Романтика» 6 ГДВ-6М-16 «Романтика» 6 ГДВ-6М-16 «Романтика»

12 комментариев: 6 ГДВ-6М-16

  1. Олег пишет:

    Младший брат 10ГД-35-3000 от 35-АС-1 ?! Уж больно конструкция похожа…

  2. Николай пишет:

    Такое же сиплое фуфло. Тут дело даже не в самих динамиках, а в низкопробных подвижках.

  3. L.I.N. пишет:

    В сравнении лоб/в лоб–звучат намного получше чем например 10гдв-2-16–намного получше и почище (если так можно выразиться)…

  4. Николай пишет:

    На аудиопортале обитает некий May – загадочная и таинственная фигура. Он советует делать подвижки из термоформуемой, спекаемой ткани (натуральный шелк). Иными словами, купол должен быть отформован без использования бакелитовых составов, чисто за счёт температуры и механического воздействий. За счёт вышеуказанного, происходит также повышение плотности и твердости готового изделия.

    • Мелодия пишет:

      Без обработки ткани смолами ничего не получится, будь то хоть шелк, хоть парча.
      И он имел в виду подвижки от 1А-20, а не от обсуждаемого динамика.

  5. СЕРГЕЙ СЕННИКОВ пишет:

    здравствуйте,помогите опознать по фото в каких колонках применялись эти динамики,по логотипу понятно что
    завод им. Т.Г. Шевченко, г. Харьков (“Романтика”) только гост старый 10гд-35 и магнитное экранирование стоит,по сайту информации не нашёл!
    10ГД-35 Харьковского завода им. Шевченко

    10ГД-35 Харьковского завода им. Шевченко

    10ГД-35 Харьковского завода им. Шевченко
