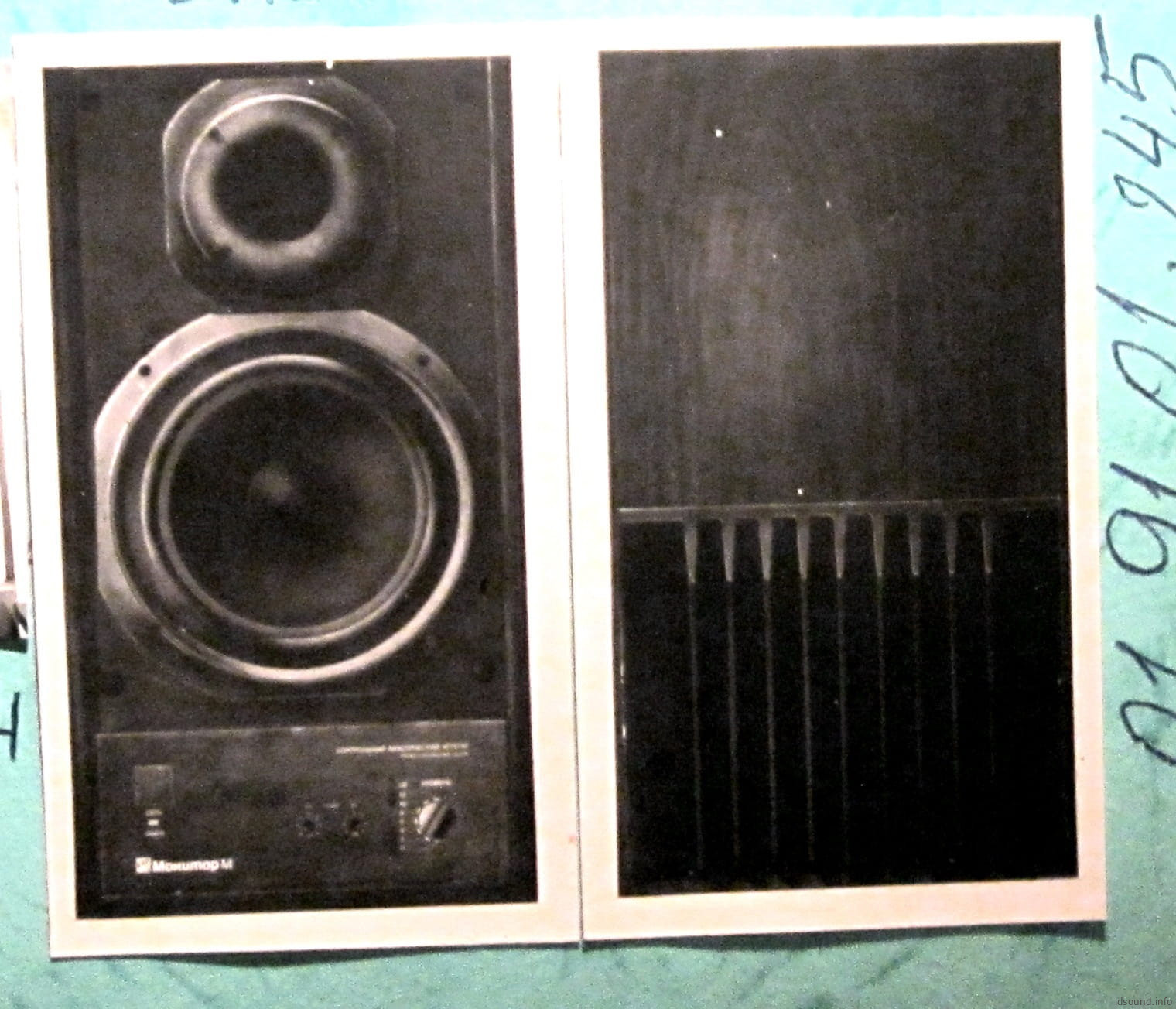

«Монитор М» — малоизвестная разработка ВНИИРПА. В сканах альбомов института есть фото акустической системы под названием “Монитор М”. Система представляет собой активную двухполосную акустическую систему, предназначенную, по всей видимости, для ближнего поля.

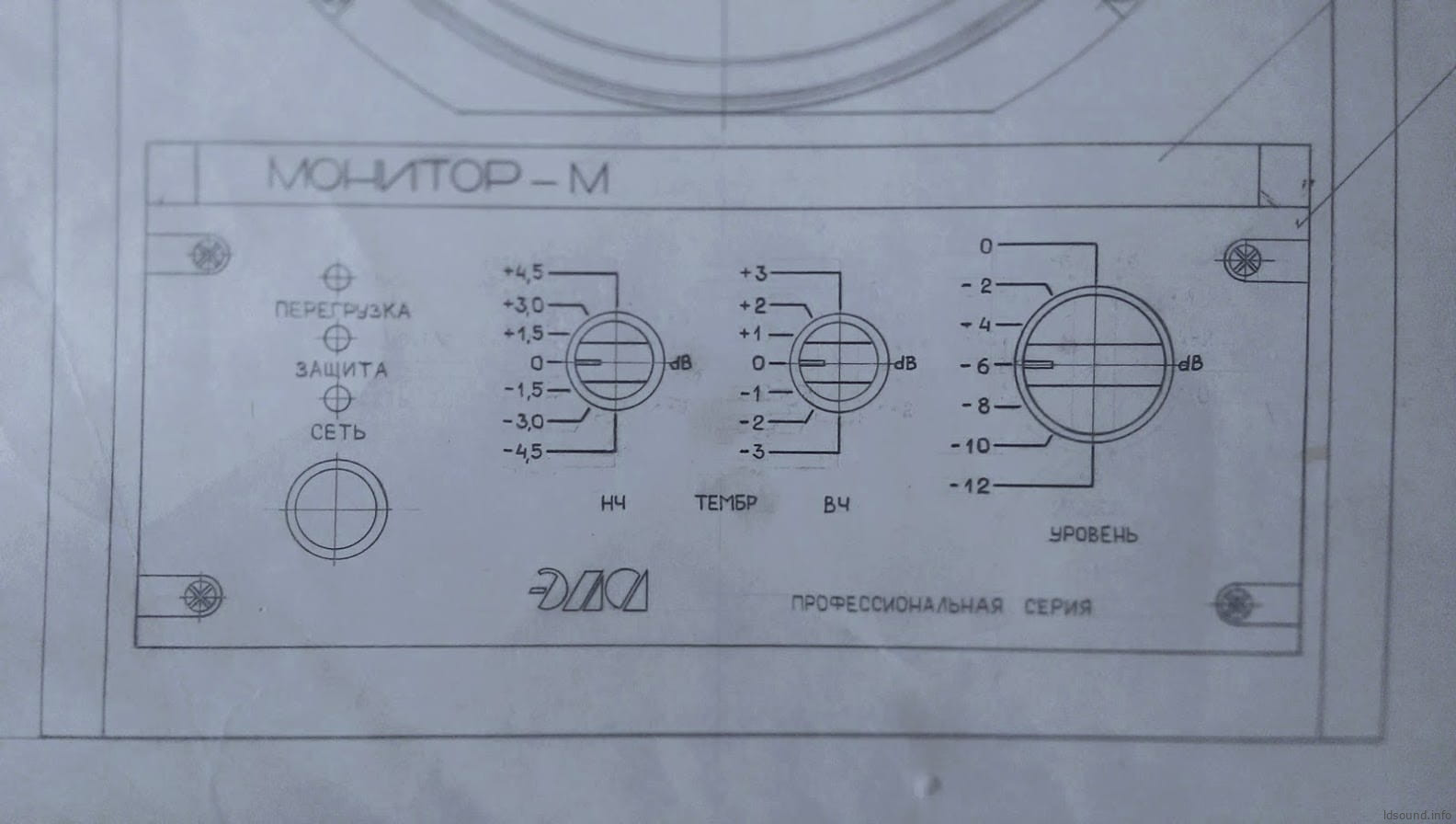

Так же есть чертеж, который изменился с внедрением в рабочий макет.
На чертеже регуляторы выглядят как переключатели (галетники), а на фото макета они больше похожи на обычные потенциометры («крутилки»). Это часто случалось при переходе от «идеального» проекта к реальному воплощению из доступных комплектующих. Наличие логотипа «ЭЛА» и надписи «Профессиональная серия» на чертеже — это важнейший маркер, который переводит систему в категорию элитного студийного оборудования СССР.
С высокой долей вероятности ЭЛА расшифровывается как Экспериментальная Лаборатория Акустики. Подразделение ВНИИРПА имел мощный экспериментальный цех и лабораторную базу на Каменном острове. Логотип «ЭЛА» мог принадлежать конкретной группе разработчиков, которая занималась созданием эталонных мониторов для Гостелерадио.
В целях лучшей конвекции радиатор сзади надо было располагать вверу, а не внизу
Одна из первых “пуль” для улучшения верхней середины НЧ-СЧ звена
“Пулю” дорисовала нейросеть, а то, что на оригинальном чёрно белом фото – больше похоже на обычный круглый колпак.
Совершенно верно, но там отблеск в оригинале странный, может и пуля или около нее форма.
Монитор Б уже был на сайте?
Есть такие: https://ldsound.info/akb-3-monitor-b/
Здравствуйте! «Монитор‑М» очень заинтересовал. По фото видно, что это не просто эскиз, а рабочий активный макет, но в открытых материалах пока есть только фрагмент чертежа панели. Не сохранились ли у человека передавшего альбомы, другие листы: общий вид с размерами, задняя стенка, расположение динамиков, схема усилителя/фильтра или хотя бы подписи к головкам?
Особенно интересно понять, какие динамики стояли в макете. НЧ‑СЧ визуально выглядит примерно как 6–6,5 дюйма, а ВЧ‑звено вообще не похоже на известную серийную советскую головку — возможно, это опытный излучатель или собственный волновод ВНИИРПА. Есть ли сведения о его типе, маркировке, размерах или фотографии со снятой передней панелью/сзади?
Также интересно, известна ли судьба самого рабочего экземпляра: мог ли он сохраниться у кого‑то из бывших сотрудников или в частной коллекции? Даже дополнительные фото или скан листа без схемы были бы очень ценны.
Все что есть я добавил, больше не присылали.
Никакой pooley на фото нет и в помине, это игра бликов на гладком колпачке.
