Изготовитель: Новосибирское объединение элекромузыкальной аппаратуры, сейчас “Ноэма”.
Технические характеристики:
Эффективный рабочий диапазон частот: 40 – 16000 Гц
Номинальное электрическое сопротивление: 8 Ом
Шумовая мощность: 60 Вт
Кратковременная мощность: 80 Вт
Чувствительность: 96 дБ
Внешние размеры: Ø350 мм
Вес: 5,5 кг
Описание:
Широкополосная динамическая головка, круглая с экранированной магнитной системой. Корзина выполнена из алюминия методом литья. Магнитная система построена на кольцевом ферритовом магните, сверху закрыта алюминиевым колпаком. Диффузор изготовлен из бумажной массы с пропиткой. Центрирующая шайба тканевая. Каркас звуковой катушки выполнен из алюминиевой фольги толщиной 0,2 мм. Подвижная система схожа с 4А-32.
ГД3030-1 от акустической системы 2060, сентябрь 1985 год:
Ниже описание прислал Михаил Чуйковский. Он имеет в наличии данные динамики и любезно поделился подробными параметрами:
Во всех динамиках применялись калиброванные, не побоюсь этого слова, компоненты, что бы мы не сравнили из любых, взятых из кучи динамиков, расхождения в размерах будут измеряться сотыми долями миллиметра, будь то магнит, керн, верхняя шайба, или прижимные секторные “четвертькольца”, притягивающие верхний бумажный подвес, выполненный в виде трех гофров к алюминиевой корзине. Диаметр подвеса таков, что удалив его, можно с легкостью вклеить аналог от 100 ГДН-3, 75 ГДН-3, ГД01-25. С материалом подвеса можно экспериментировать, так как мне нужно было сделать из этих динамиков играющие НЧ, я вклеил резину, от ППУ отказался в связи с трудоемкостью работ по приклейке, отсутствию данного опыта и отсутствием возможности приобретения запасных подвесов, или того хуже диффузора в случае неудачи.
Сам диффузор изготовлен в виде усеченного конуса с криволинейной образующей:
- диффузор от края до края Ø245 мм;
- высота 85 мм;
- шейка Ø45 мм;
- высота шейки 5 мм, в которую вклеен рупорок со звуковой катушкой.
Лицевая сторона диффузора имеет характерный накат, свидетельствующий от подводе вакуума при сушке бумажно-целлюлозной массы, а изнаночная сторона глянцевая, с шестью кольцевыми ребрами жесткости.
Переходим ниже, “мостиковая” шайба достаточно легкая, после вклейки слишком мягкого резинового подвеса, пришлось ее пропитывать спец. пропиткой для тканевых подвесов марки “VPS” Петербургского производства. Ее внешний диаметр составляет 113 мм, но имеются два радиусных выреза (Ø45 мм), расположенных симметрично по бокам, открывающие доступ к латунным винтам с потайной шляпкой с резьбой М6х10. Они крепят магнитную систему на корзине.
В корзине нижний диаметр составляет около 84 мм, что дает возможность крепить магнитные системы, имеющим звуковые катушки диаметром около 3″, что открывает огромное пространство для модернизаций, чем и занимается по сей день “Ноэма”.
Магнитная система:
- нижний фланец Ø129х8мм с впрессованным в нее керном, диаметром 43,4 мм в месте посадки;
- кольцевой ферритовый магнит, размером Ø135х58х18 мм;
- верхний фланец размером Ø128,6х46,6х8,41 мм, имеющего два симметричных резьбовых отверстия с резьбой М6 на расстоянии 55,3 мм от центра
- керн, имеющий так называемый “короткозамкнутый виток” исполненный в виде медного колпачка с лицевой стороны, диаметром 43,6 мм;
- с тыльной стороны магнитная система прикрыта колпаком из алюминиевого сплава, закрепленного четырьмя винтами М4х14.
Копнем глубже – святая святых любой динамической головки, звуковая катушка и магнитная система. Каркас звуковой катушки имеет высота 33 мм, выполнен из алюминиевой фольги, толщиной 0,2 мм. ЗК намотана медной жилой ПЭЛ, с диаметром по лаку 0,215 мм. Намотка 2-х слойная с общим числом витков 95. Первый слой имеет 49 витков, второй 46 соответственно. Высота намотки 12 мм. Внутренний диаметр катушки составляет 44 мм.
Я как любитель переделок, скажу что как ШП динамик явно хуже классического 4А-32 и потому вердикт – на запчасти)))
Диффузору отрезать подвес и приклеить помягче, МС поставить от 75ГДН. Будет легкий домашний басовик с неплохой чувствительностью. Скажу заодно недавно посчитанный вариант намотки для этой МС.
Провод 0,28 (0,31) мм. в 3 слоя 51-50-49 витков. Омическое 6,6 Ом. Высота намотки 15,8-16 мм. Вес катушки 13,2 грамм. Если отталкиваться от витков непосредственно в зазоре и паспортной индукции, то BL выходит не менее 12,7 а считая что работают и соседние витки, то подозреваю та будут все 15 Тл*м.
Магнит от ГД3030-1 пригодится, о ужас, для купольного СЧ))) С недавних пор я полюбил их звук. Это сочетание легкой подвижки и сильного мотора. Катушка для такого динамика тоже посчитана.
Два слоя 26/25 витков проводом 0,15 (0,18) мм. Сопротивление 6,8 Ом. Высота намотки 4,5 мм., а значит линейный ход 1,75 мм на сторону, для СЧ это нормально. Вес провода 1,13 грамм. Если индукция не упала и имеются паспортные 1,1 Тл. то BL выходит 7,65
Только подумайте, при весе подвижки 1,5-2 грамма мотор как у приличного мидбаса!!!
Это копия динамика 30 ГД-301. Приходилось ремонтировать и те, и эти , и 4А-32 для ресторанов. В колонке бывает по два динамика. И звучат они одинаково. И хорошо. Всем нравится. Всего хватает. Ведь на сцене не тугоухие критики , теоретики, а музыканты, со слухом и музыкальным образованием. А главное их достоинство высокая чувствительность , громкие. И им не нужны киловатные усилители.
Так потому и нравится что эти динамики работают на своем месте они и предназначались для озвучивания всяких площадок, дк, не больших кинозалов и т.д. потому и баса там низкого нет что бы не утомляло, дискотечный мид бас самое то для таких мест, особая прорисовка нюансов тоже не нужна и горб как правило на верхней середине что бы до всех концов зала доходило, а вот когда их домой тащат и сидя в метре от лопуха рассказывают о совейском звуковом хай эне переигрывающем выкидыши капиталистов до 500уе если не больше, о потрясающей живой прорисованной серединой и чудо басе в трубе войта то это уже вызывает справедливое недоверие. Динамики должны использоваться по назначению и они не виноваты в чужой глупости.
Александр, сборка и исполнение 30ГД-301, как и 4А-32, не имеют качества, присущего ГД3030-1, первые в силу того, что собирались в Туле(какие еще ДГ оттуда родом?), вторые ввиду массовости применения. Из десяти 4а-32 представленных на сегодняшнем рынке получится отобрать шесть с одинаковыми магнитами, весом диффузоров и прочими факторами? Кинапы, изготовленные в самарканде прямо с завода сродни ремонту эконом-класса, выполненному узбеками, не только мое мнение, но и любого адекватного человека. А если взять дины из повествования выше, то, как ни странно, там все будет в соответствии с конструкторской документацией. Колонки “фарманта” на гд3030 прекрасно подходят и в качестве АС для прослушивания музыки, и в качестве колонок для домашнего кинотеатра. Так что сравнение ваше не уместно, ссылаясь на авто, сравнили лифан и бмв… Как-то глупо, сами задумайтесь.
Вот совершенно ничего общего нет между 301-м и 3030. Абсолютно. Перелопатил до самых корней обе разновидности. Сравнивать их и ставить в одну линию – предел дебилизма. Начиная с сопротивления катушек и заканчивая их массой. Если Вам это ничего не сказало – прекратите вводить в заблуждение остальных форумчан. Откровенный бред написали.
“Лицевая сторона диффузора имеет характерный накат, свидетельствующий от подводе вакуума при сушке бумажно-целлюлозной массы, а изнаночная сторона глянцевая, с шестью кольцевыми ребрами жесткости.”
Тот момент, что на лицевой стороне отпечаталась фактура сетки, означает, что диффузор лежал в литьевой головке лицом вниз. Через сетку просасывается бумажная масса, что налипло – то останется, что мельче – проскочит, как и вода. После этого сетку снимают с головки и сразу под пресс. Никто там ничего вакуумом не сушил.
На лицевой стороне нет фактуры сетки. Это ложь.
Надо удалить из описания эту цитату.
Буквально сегодня с чьей-то наводки вспомнил, что приносили такой на ремонт. Отыскал среди “невозвращенцев” – динамиков, не подлежащих ремонту, кои не забрали хозяева. Динамик попал ко мне убитым и звучание его послушать не пришлось. Кто-то из местных перематывал его и погубил, залив сабли БФ-2, так, что я даже подобраться к нему не смог. Так что, катушка на фото скорее всего не оригинальная.
–
Вот, как выглядит этот ваш 3030. Подвижка толстая, на ощупь – бархатная, возможно, содержит шерсть. Гофрированная. Имеет визер. Гибкие шнурки крепятся на шнуровке, как у Кинап/Ломо, только характер шнуровки иной.
Это не гд3030. Другие и корзина, и диффузор. Сборная солянка какая-то…
похож на 40ГД-301
https://ldsound.info/40-gd-301/
Пожалуйста, не пишите мат. В следующий раз удалю и выпишу бан на несколько дней.

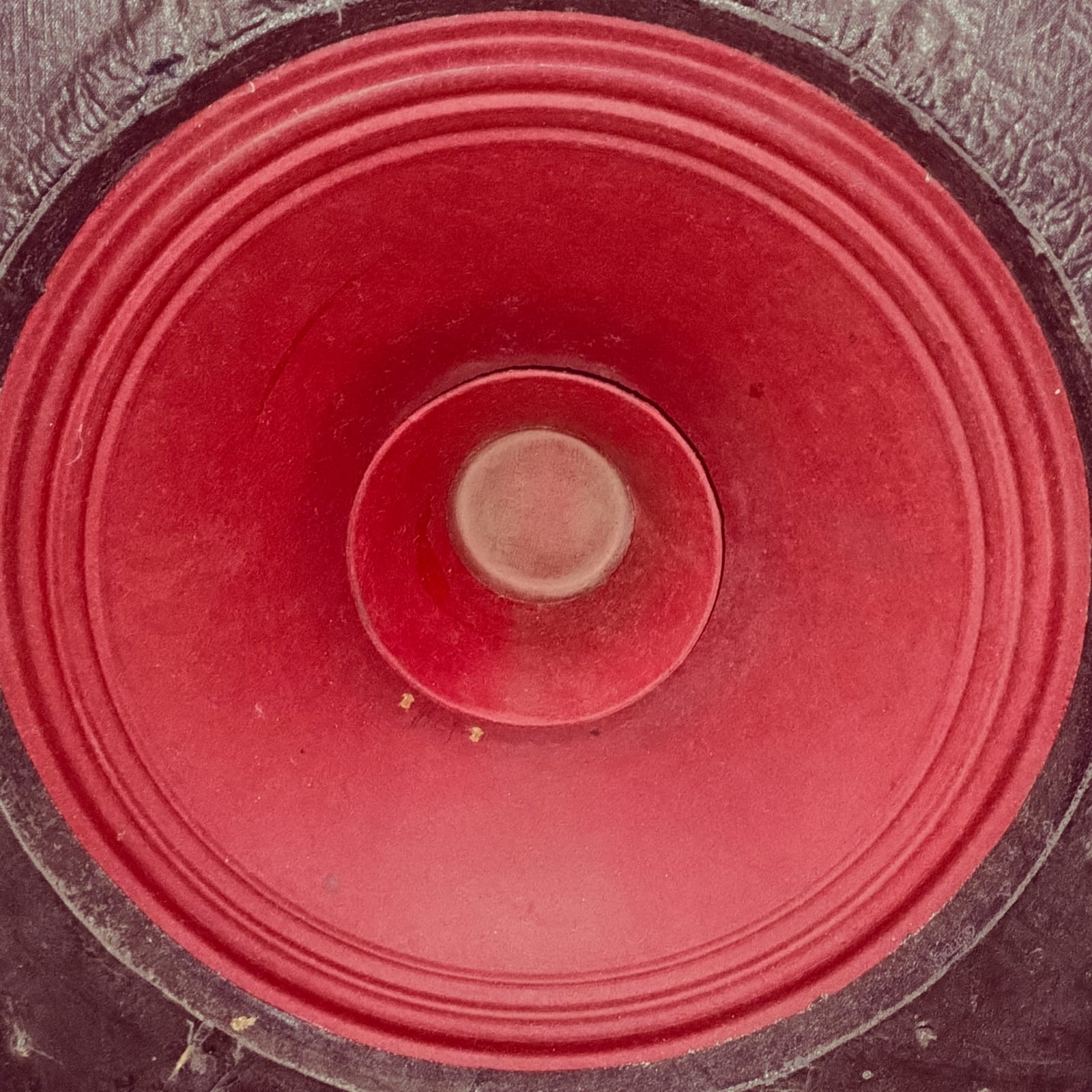

У вас более новые модификации данных динамиков. Позже отправлю фото таких же 1985года. Диффузор как у 4а32..
Мне часто приходилось ремонтировать ресторанскую аппаратуру. И часто именно рваные диффузоры. И даже простреленные. И в них часто стояли 4А-32 , 30ГД-301 , ГД3030. Все они взаимозаменяемые. И диффузоры переставлять можно без проблем. К тому же были ремкомплекты. Мы их показывали на выбор. И у вас такой же ремонтированный. И поставили диффузор от 4А-32.
Как то не солидно – нельзя отправить несколько фото сразу. Отбивает желание делиться информацией, между прочим очень нужной для соискателей.
Спасибо за фото.
Не спешите нажимать “Ответить”, картинки грузятся в фоне, и возможно, что последние не успевают догрузится.
Обратите внимание как безолаберно ляпали динамики , герленом? Или ещё чем. Пропитан диффузор, а не подвес… кстати в одном динамике он просто дубовый. Такое ощущение что диф, сантиметр толщиной не продавливается.. очень жёсткий. Второй норм. В отличии от 30гд 301, очень порядочный диапазон по вч выдают. Не нужно пищаль) рекомендую!
Классный динамик! У меня 2 штуки. Если кто знает, подскажите, пожалуйста, чем и как размягчить подвесы этим динамикам? И какой минимальный литраж ящика нужен для одного динамика? Спасибо!
есть таких пара на 16 ом , хочу из них сделать напольные мониторы , обрезать низ немного и через фильтр добавить вверх ( остановился на авто писчалках ) кто , что думает по этому поводу?
