Изготовитель: завод радиокомпонентов, г. Казань, с 1975. (выпуск в г. Брянск)
Назначение: высококачественный стереофонический усилитель Б1-01 предназначен для совместной работы с различными источниками звуковых программ. Входил в состав электрофона Электроника Б1-01, с проигрывателем и АС.
Технические харакетристики Электроника Б1-01:
Диапазон частот: 20 – 20000 Гц
Номинальная выходная мощность: 50 Вт/4 Ом
Музыкальная мощность: 80 Вт/4 Ом
Коэффициент нелинейных искажений: 0,5%
Регулировка тембров НЧ и ВЧ: ±10 дБ
Потребляемая мощность от сети: 260 Вт
Габаритные размеры (ШхВхГ) – 500х130х315 мм
Масса: 15 кг
Описание Электроника Б1-01
Стереофонический электрофон высшего класса “Электроника Б1-01” состоит из четырёх отдельных функциональных блоков: стереофонического электропроигрывателя, стереофонического усилителя звуковой частоты и двух акустических колонок. Высококачественный двухканальный стереофонический усилитель модели предназначен для совместной работы с различными источниками звуковых программ. Его номинальная выходная мощность в каждом канале 60 Вт. Коэффициент нелинейных искажений 0,5%. В усилителе НЧ предусмотрена регулировка стереобаланса, раздельная регулировка тембра НЧ и ВЧ частотам. Имеется возможность для подключения одновременно двух акустических колонок в каждом канале.
Стереоусилитель имеет раздельную индикацию уровня выходного сигнала в каждом канале стрелочными индикаторами, световую сигнализацию перегрузки усилителя, наличие фильтров для ВЧ и НЧ частот, устройство отключения тонкомпенсации и раздельного отключения АС.
В усилителе НЧ предусмотрено:
- регулировка стереобаланса
- раздельная регулировка тембра НЧ и ВЧ частотам
- возможность для подключения одновременно двух акустических колонок в каждом канале
- раздельная индикация уровня выходного сигнала в каждом канале стрелочными индикаторами
- наличие фильтров для ВЧ и НЧ частот
- устройство отключения тонкомпенсации
- раздельное отключение АС
Руководство, описания и схемы на диске.
Благодарность за фото и материал: vega-brz.ru и rw6ase.narod.ru
Добрый день, есть такой усь после ремонта. ТК в работе не ощущается..так вот, при звучании любой композиции левый канал глухой, одни нч идут, сч, вч практически нет, а правый канал звучит четко, при РГ на 11 часов каналы выравниваются по индикаторам ровно, но левый все-таки глуше звучит. Вопрос, так у всех Электроник Б1-01 или есть где-то косяк в УП? На мощник не подавал сигнал.У меня Брянская сборка, питание 66 вольт. Буду рад отклику владельцев данного аппарата.
Из комментариев видно, что некоторые советские усилители по разному озвучивали левый и правый каналы. У самого два сов.усилителя и оба на один канал чуть больше НЧ, ВЧ одинаково. Переменял предварительные – оконечник всё также НЧ давит. По уровню громкости в каналах все говорят “как повезёт с переменным резистором”.
Ну когда один канал играет чуть тише второго, это и есть принцип стерео..но насколько глухо звучит канал я не знаю..попробую включить второй усь.
Всем добра. Сегодня включил этот усь, использую практически каждый день, и вот при включении он начал гудеть, фон у колонках гц 50, в нем не меняли 2 банки на каналы и 1 что на блок питания большая, я так понял им пришел срок, их надо сменить?? Звучание идет с небольшими искажениями.. Спасибо всем кто ответит.
Может электролит на питании сдох, может масса где отпаялась. У меня как то пробило транзистор предконечного каскада и усилитель работал с искажениями. Ищите того кто понимает как ремонтировать эту аппаратуру.
Ремонт надо начинать с измерения напряжений в характерных точках схемы.
Это так и понятно что к мастеру надо..я учусь понять причину с далека, у меня было 2 уся у которых была такая проблема, и дело было в БП, в котором не меняли кондюки. Ну и на том спасиба.
Вот и начните с блока питания–проверьте конденсаторы ВСЕ–и большие тоже…
“…начните с блока питания…”
Так бы и поступил. Сразу переделка на 2-х полярное питание.
“…проверьте конденсаторы… и большие тоже…”
Их проверить легче всего. Дать нагрузку мощным резистором и осциллографом просмотреть пульсацию.
а год выпуска вам ни о чём не говорит?
Решил заменить конденсаторы, те что идут на каждый канал 2200 мкф и 4700 мкф блок питания. Вопрос такой, ставить тех самых номиналов или можно больше? Повлияет это качество звука или нет? Так как у меня Брянская сборка, 62 вольт, и нет рэлле задержки пока что, при смене на емкость больше, при включении хлопки будут больше наверное? Хотел бы услышать в первую очередь ответ от Олега Алатова. Спасибо заранее..
Родная акустика там была 16 ом вроде как. Ёмкость конденсатора на вых определяет полосу пропускания в НЧ части. Если акустика меньше чем 16 ом надо ёмкость увеличить, акустику более низкоомную чем 8 ом вообще лучше не использовать. Кроме того конденсаторы должны быть приличных размеров (сравнимых с оригинальными) чтобы обеспечить способность отдачи тока.
У меня все ас на 4 Ом работал.

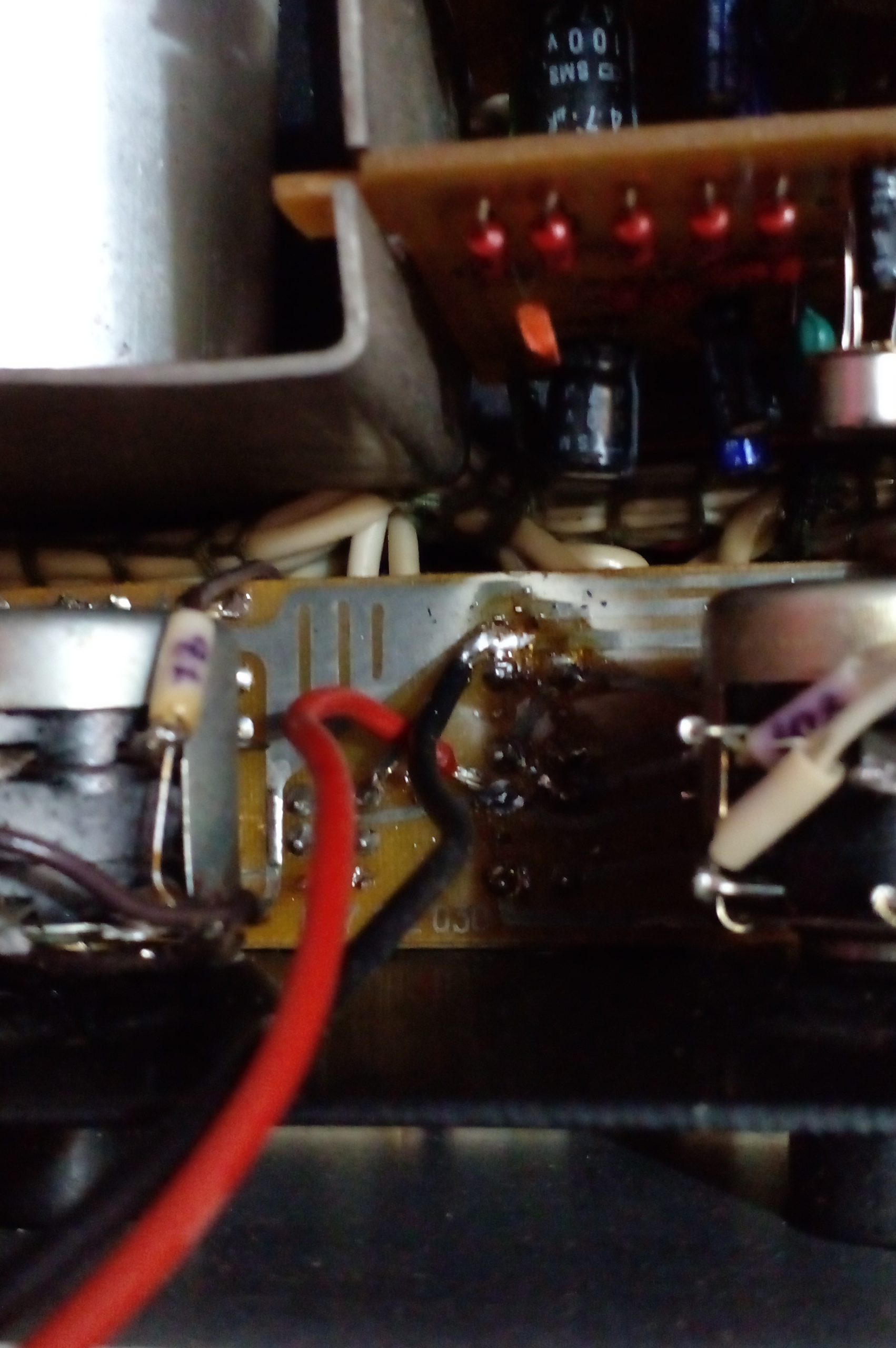

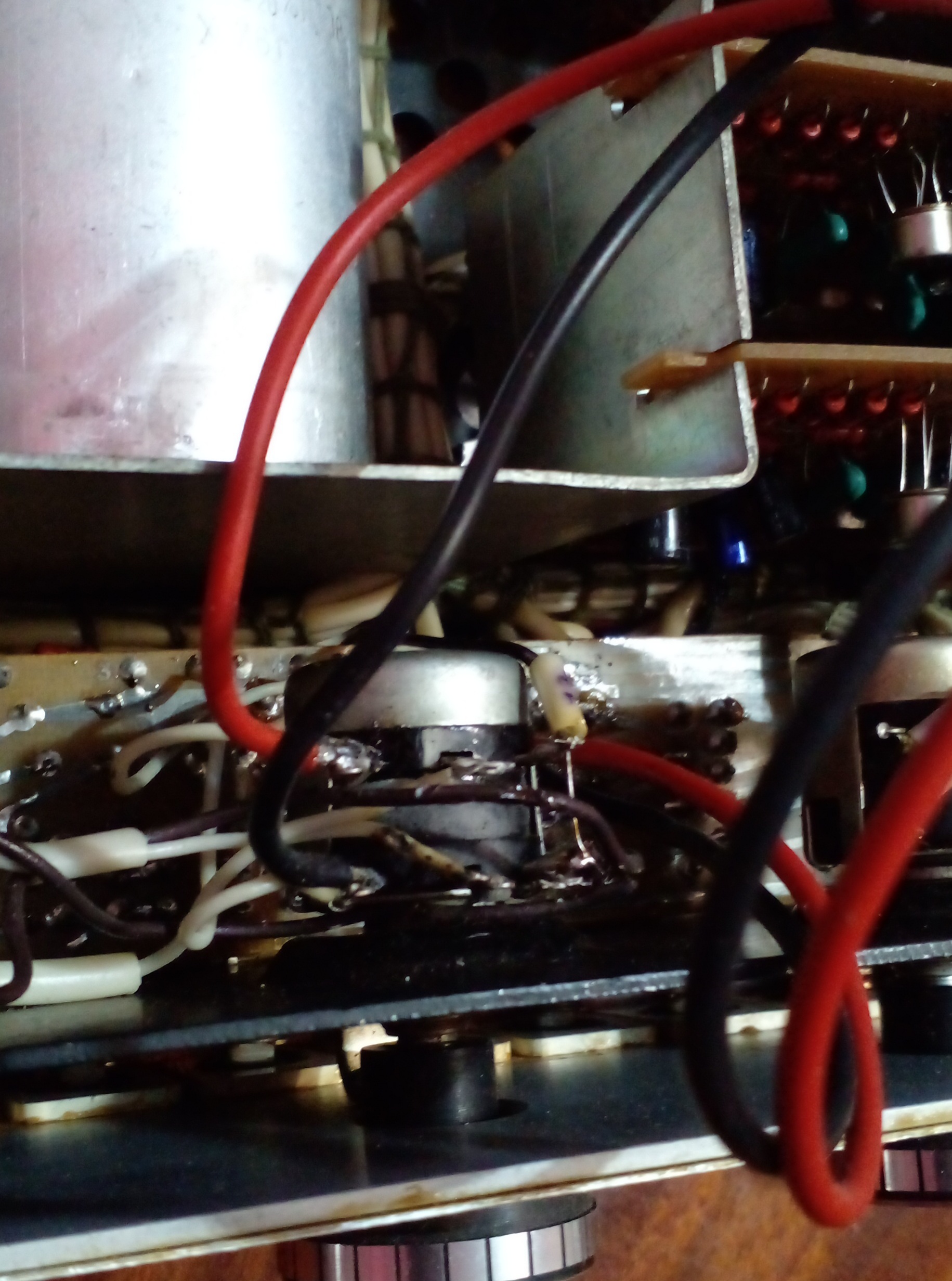

Всем добра. Это регулятор громкости Элки Б1-01..Мастер эти 2 провода, черный и красный припаял к отводам ТК до кнопки магнитофон..Что это дает вообще ???

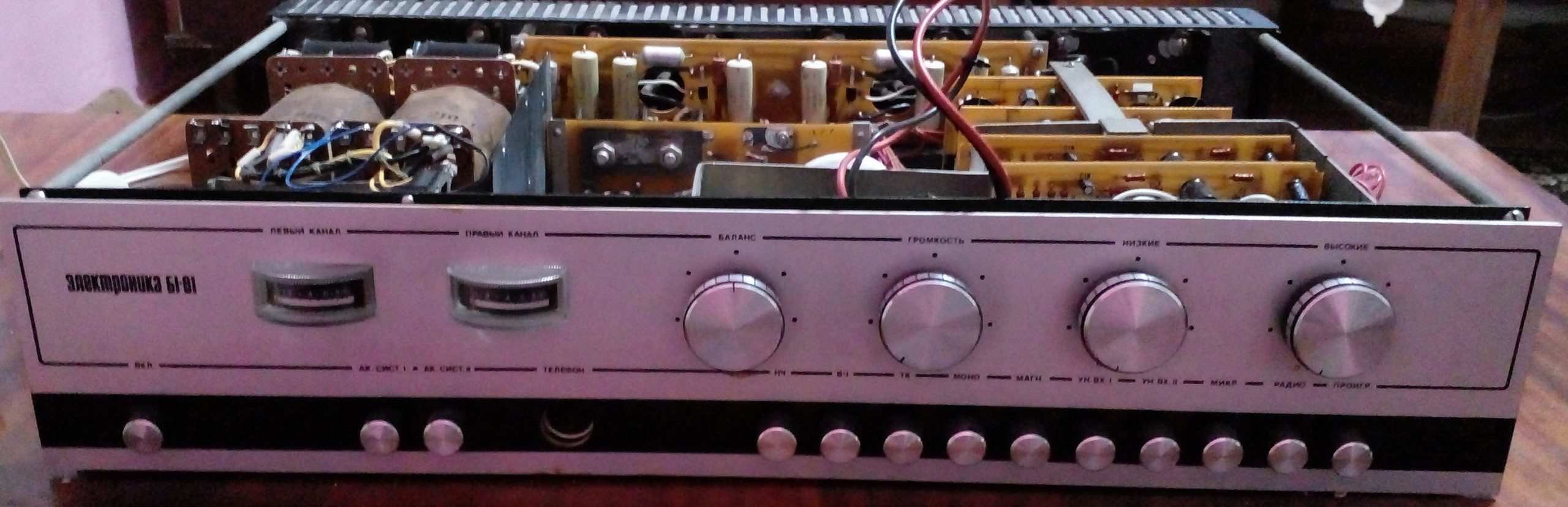

2 фото..
Прошу откликнуться владельцам данного аппарата, зачем так сделано? Еще фото для сайта.. Спасибо.

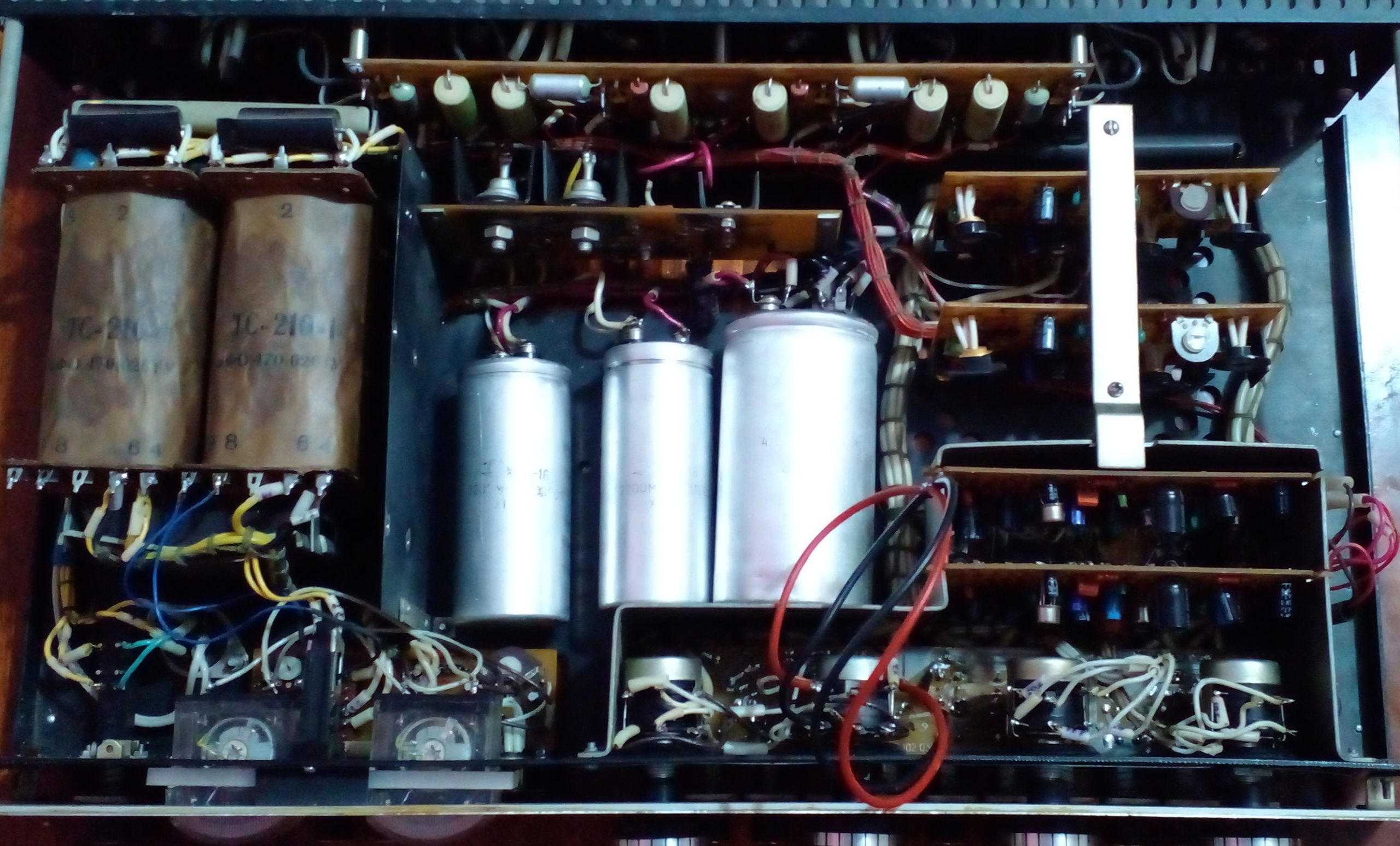

3.
Прошу отозваться владельцам этого аппарата, зачем так сделано, может отпаять их.? Спасибо. Фото для сайта.
Всем добра. Вообщем я сменил те 3 кондюка что на фото выше. Включил, бумкнули 2 ас сразу, но проблема другая, работает только правый канал, левый молчит..менял местами платы ум, не помогло, а вот платы преда, оказалось что левый пред не работает..Какие первые могут быть причины? Пробит транзюк какой-то? Спасибо ответ за ранее.!
