Изготовитель: Рижский радиозавод имени А.С. Попова, с 1973 года. Акустическая система та же имеет обозначение 8 АС-2.
Технические характеристики:
3-х полосная АС закрытого типа
Номинальный диапазон частот: 40 – 16000 Гц
Неравномерность АЧХ звукового давления: 16 дБ
Среднее стандартное звуковое давление: 0,2 Па
Номинальное сопротивление: 8 Ом
Номинальная мощность: 8 Вт
Используемые динамики:
НЧ: 8 ГД-1-25
СЧ: 4 ГД-6-160
ВЧ: 3 ГД-2-4500
Частота раздела фильтров: 420 Гц и 5000 Гц
Габаритные размеры (ВхШхГ): 675х350х270 мм
Масса: 18 кг
Описание:
Акустическая система входила в комплект транзисторной радиолы высшего класса «Виктория 001-стерео» и «Виктория 002-стерео». Корпус изготовлен из березовой фанеры толщиной 10 мм. Задняя стенка съемная толщиной 10 мм, сделана так же из фанеры. Боковые стенки отделаны ценными породами дерева с матовой или блестящей полировкой а передние панели затянуты декоративной радиотканью. Внутренний объем ящика герметизирован заполнен хлопчатобумажной ватой. Корпуса звуковых колонок установлены на двух деревянных подставках, приклеенных к днищу.
Все головки прямого излучения установлены на передней панели звуковой колонки на одной вертикальной оси. Внутренний объем АС около 50 л. В звуковой колонке все головки прямого излучения работают синфазно, что необходимо для получения равномерной частотной характеристики звукового давления в пределах ее номинального диапазона частот. СЧ и ВЧ головки изнутри закрыты пластмассовой крышкой и заполненной хлопчатобумажной ватой для защиты от излучения низкочастотной головки.
Разделительные фильтры смонтированы на металлическом основании, которое прикреплено ко дну ящика. В фильтре применены конденсаторы МБГО и катушки на воздушных сердечниках. Катушки L1, L2 и L3 намотаны проводом ПЭВ-1 диаметром 1,12 мм на цилиндрических каркасах из полистирола диаметром 40 мм. Высота намотки катушек L1 и L2 — 28 мм, a L3 — 14 мм. Катушка L1 содержит 310 витков, L2 — 235 витков, L3 — 72 витка.
Расшифровка модели АС-40-8:
АС – акустическая система
40 – нижний предел номинального диапазона частот (Гц)
8 – номинальная мощность (Вт)
вот Максим тестил в т.ч. и твой усилитель, он до клипинга на 8 ом выдает 25 вт.
https://youtu.be/NGhbO46HWGs
Так я же на него и ссылался.
Только не знал, что он “Максим” 🙂
Есть такие на пломбах работают очень хорошо на ламповом усилителе 4ом 2ват на канал иглают очень громко и чисто
Послушал обзоры на ютубе,почитал эту ветку и решил купить попробовать.Сегодня съездил забрал.В принципе звук интересный,действительно,даёт какое то дополнительное пространство звучания,средник жестковат немного.Низы интересные,ненавязчивые.К хорошему усилку пока не подключал,он мощный у меня,пробовал на микролабовском без особой нагрузки.Ещё и провода колонок просто обрезаны,+- не определял ещё.Подключил на слух,по качественному звучанию ориентируясь,да и гонял не особо долго.Буду до ума доводить пробовать.
Фото в мастерской у меня) С кожей работаю.
30 ватт держит без проблем.
можно вытереть пятна с ткани?чтобы не снимать решетку не пробывали?подставку деревянную снизу снята и ножки мебельные прикручены?вот и я сегодня также как и Вы-и купил короче.
Нашёл такой вариант исполнения ас . Продавец уверяет что спецзаказ для для руководства страны заводская доработка.
(Экзклюзивная рaдиола выcшeгo класса c акуcтикой Victoriа-001-стeрeo, 1975 гoд. B дaннoй мoдификации разpaбoтана и изготoвлeнa нa Pижскoм paдиoзавoде в единствeннoм экземпляpе для высшегo pукoвoдствa cтpaны.
Кардинальнo oличаетcя от штaтной! Дpугого такогo экзeмпляра в Pоcсии пpосто нет! Очень ценна акустика! Внешняя акустическая система 3-х полосная, но, в отличие от штатной акустики, каждой колонке установлены по 4-ре динамика. СЧ динамик не один, а 2 и расположены они на передней панели под углом 90 градусов друг к другу! Фильтра так же доработаны соответствующим образом. Все направлено для создания широкого звукового поля и реально оно так. Звук при этом очень натуральный и воздушный во всем диапазоне.
Дополнительно в основной стойке тумбы, внизу по краям стойки, предусмотрены отдельные герметичные сабвуферные боксы! ВЧ динамики шелк как в Симфонии. И все это заводская доработка! Звук шикарный! Очень хорошо поют с лампой на 6П6С 50-х годов. Другого такого комплекта нет!)
Внешний вид хороший действительно. В АС стоит вместо 1 СЧ, пара под углом, так понял?
Да
“…Продавец уверяет что спецзаказ для для руководства страны…”
Больше похоже на работу умельца. Выглядит интересно, но вторая крышка наводит на мысль, что это самопал.
“…разpaбoтана и изготoвлeнa нa Pижскoм paдиoзавoде в единствeннoм экземпляpе…”
Когда меня останавливают на улице для развода, то каждый раз уверяют, что я юбилейный… Далее таким же становится следующий идущий за мной.
Больше похоже на работу умельца. +1
Почему-то тоже так кажется. Проигрыватель изначально находился в шкафчике снизу – там даже дверка есть. А здесь почему-то переселился на крышу… Вопрос, что же тогда находится в шкафчике?
Когда захочут, то и сделать могут. Класс!
Не когда захотят, а когда прикажут. По другому в совке ничего не работало.
P.S. А ещё говорят, что хай-энд буржуи придумали.
Приветствую! Задумал переделать данную акустику под свои хотелки.
Фазоинверторы зря сделали
фазоинвертор тут не нужен.
А может быть нужен? Надо было измерить параметры Т-С, чтобы определенно сказать. А так, кто кого перекричит!
Там НЧ-динамик так сделан, что и в закрытом ящике работает очень хорошо. Это не такой динамик, как в s-90, хотя похож. Другой сплав магнита, другая намотка, другим проводом, другой гофр и бумага.
В результате, чувствительность 91 ДБ. В этих колонках бас превалирует над СЧ и ВЧ.
Сделаете фазоинвертор – ещё больше будет баса. Будет слишком много, относительно СЧ и ВЧ.
К тому же любой фазоинвертор вносит искажения, шумит, свистит, гудит итп.
СловА, словА… Одни словА… Нет места эмоциям при расчетах. Сначала расчет, потом все остальное. Нет данных – нет выводов!
Насчет ФИ. Правильно настроенный ФИ не вносит искажения. Работал с ним давно и долго. Если у Вас свистит и гудит, то сочувствую.
Правильно настроенный ФИ не вносит искажения. (с)
Ошибочка вышла. Любой ФИ вносит искажения, т.к. он настраивается на одну конкретную частоту, а вылетают из него разные частоты. Другой вопрос, насколько это заметно.
Любой элемент вносит искажения. Не вносит только тишина. Зачем делать ещё один элемент (фазоинвертор) если у бас у динамика 8 ГД-1 и в закрытом ящике прёт, что “Мама дорогая”. Причём, бас там мягкий, быстрый низкий итп.
закрытый ящик всегда наиболее достоверный звук. Так как басов достаточно то дырки только ухудшили АЧХ .
Как то так.
Эти навороты с многослойным корпусом, не совсем понятны, поскольку ,,ПСБС – Изопинк”, не обладает звукоизолирующими свойствами. На фото видны только два технологических отверстия на нижнем крае корпуса. Где ФИ ?
У “Виктории” корпус резонирует как корпус у гитары или контрабаса например. Именно по этому ни в гитаре ни в этой акустике нет войлока. Работу вы конечно сделали большую, но это уже что-то другое.
Я долгое время думал что резонанс это усиление низких частот. В гитаре , контрабасе , скрипке , пианино , духовых. Фазоинвертор (труба) – резонатор , усиливает НЧ в пространстве. И когда трубу настраивают на частоту ниже резонансной динамика то расширяется диапазон в сторону ещё ниже. Низкие частоты это длинные ноты и если появится одна лишняя полуволна она ничего не испортит. А здесь все борются с этим акустическим усилением.
Резонанс-возбуждение колебаний одного тела колебаниями другого той же частоты, а также ответное звучание одного из двух тел, настроенных в унисон. Моя заметка обращена к владельцам донной ас, у которых может возникнуть желание задемфировать , или заклеить внутренние стенки войлоком.Прежде чем они решат это делать,они будут знать ,что они будут демпфировать музыкальный инструмент.В конце концов это их дело, и решать им.
“…расширяется диапазон в сторону ещё ниже…”
Скорее не совсем так. Полоса в принципе остается все та же. Если фазоинвертор отсутствует, то происходит физическое торможение движения диффузора. И спад АЧХ плавный. Если есть фазоинвертор, то отдача спадает резко ниже выбранной границы. И снижается ход диффузора.
Первый раз слышу, чтобы у Виктории резонировал корпус, хотя сами Виктории слышал не раз. И при чём тут бред про войлок? Гитара и контрабас, это музыкальные инструменты. Они создают звук. Акустические системы воспроизводят запись. ВСЁ! Да и принцип получения звука совершенно иной.
А 4ГД-6 шедевр! Переиграет всë!
Абсолютно очевидно АС-40-8 = 40 Ватт музыкальной. 8 Ом.
Тот же “почерк” соотв. S-70 = 70 Ватт. S-90 = 90 Ватт.
40- Это нижняя полоса частот.40 Гц.А мощность ее 30 ватт.
Ну уж никогда по нижней частоте не называли. А по мощности да.
Вот фрагмент из Описания радиолы в ТРЗ №85 за 1976 год.
В статье так написано..
Статья конечно вещь авторитетная, но с другой стороны она вроди как и на истину в последней инстанции тоже не претендует. Отсюда предполагаю что это могло быть надумано и вставлено в статью, по ходу дела, кем то…(как это часто бывает).
цитата: 40 – это нижний предел номинального диапазона частот.
Но ведь нижний предел ни где никогда не указывают в отрыве от верхнего предела. И тем более, наличие или отсутствие этого частотного предела в маркировке ничего не меняет, и не накладывает никаких обязательств.
Как известно основополагающими значениями всегда являлись именно:
1. предельная мощность – во избежание повреждения избыточной мощностью самой АС
2. сопротивление – во избежание выхода из строя усилителя.
Это неотъемлемая часть гарантийных обязательств.
А возможно сейчас мы с вами “приоткрыли занавес” и стали свидетелями не состоявшегося дебюта Radiotehnika S-40!
Ага. А вот эти вот системы выдают 80 Ватт согласно вашим рассуждениям (АС-80-2-1) и должны быть названы S-80:
https://ldsound.info/as-80-2-1-rrr/
Обратите внимание что нижний предел диапазона у них 80 Гц.
Касательно гарантийных обязательств, то колонки были неотъемлемой частью радиолы с известными параметрами, так что по избежание выхода всего из строя система была рассчитана целиком. Кстати, в паспорте на радиолу нет отдельных характеристик для акустических систем, только размеры и масса.
Что и как указывали в 1973 году отличается от того, что указывали после и от того, что указывают сейчас. Меняются стандарты, меняются торговые названия, меняются обозначения. Ничего удивительного. Так что вряд ли вы приоткрыли какой-то тайный занавес))
Какие могут быть основополагающие значения, когда производитель даёт названия своей продукции? Как хочет, так и называет.
“…Как хочет, так…”
Предлагаю компромисс – подвести 40 Гц при 30-ти ват. с генератора и “слегка” понаблюдать. А затем цифры поменять местами, если будет еще что-то наблюдать к тому времени. Я когда впервые к Beag-40 подвел 50 Гц, то ощущение было, что сейчас стены рухнут.
Примите во внимание что изначально речь зашла о “Паспортная электрическая мощность”. т.е. что производитель обозначает как ” S”.
Предельная всегда чуть ниже, сравните:
S-30 – 10ГД-34 Предельная мощность: 25 Вт
(S-40) АС-40-8 8ГД-1-25 Предельная мощность: 30 Вт
S-90 – 30ГД-2 Предельная мощность: 75 Вт
“…изначально речь зашла о “Паспортная электрическая мощность”. т.е. что производитель обозначает как ” S”.”
Во-во – не пойми какая.
S – sistema. В этой букве нет скрытого смысла.
Ерунда какая-то, не следует импровизировать с обозначениями старых динамиков и старых колонок…
Был такой ГОСТ 9010-67 на громкоговорители. Однако радиозаводы выпускали динамики еще до введения этого ГОСТа, в связи с чем, обозначения динамиков выпуска до 1967 года – могли отличаться от принятых стандартов.
С 1985 года был введен новый стандарт на обозначения динамиков и акустических систем – ОСТ4.383.001-85; именно с этого момента и появилась в обозначениях паспортная мощность (вместо номинальной), и динамик стал 75ГДН-1 вместо 30ГД-2, а акустика стала S-90 вместо 35АС-1, ну и т.д.
Стереорадиола «Викторя-001», которая комплектовалась колонками «8АС-2» (или «АС-40-8» – было два варианта названия этих колонок) выпускалась Рижским радиозаводом с 1972 года.
В 1975 году РРЗ начал выпуск радиолы «Викторя-002», однако через два года её выпуск прекратился (в качестве причин называли – несовершенство схемотехники, но также к выпуску была уже подготовлена новая радиола «003»).
Итак, с 1977 года РРЗ начал выпуск радиолы «Викторя-003» с новыми колонками «35АС-1».
Т.е. буква «S» в обозначении колонок появилась только после 1985 года (вместе с новым ОСТ4.383.001-85); поэтому колонки «АС-40-8» не могли обозначаться как «S-40» (это фантазёрство какое-то), потому что к этому году эта акустика уже была снята с производства.
35ас-212 S-90 попадались в ремонт. Да и в Радио за 1983год они как S-90 уже звались
Так вы поддерживаете товарища, который колонки «АС-40-8» рекомендует называть как «S-40»?
Тут я сам вижу, что, вероятно, с паспортной мощностью для 8ГД-1 (40 вт) какая-то неточность(?)
Общеизвестно, что есть «номинальная» мощность динамика (Рн); есть «максимальная долговременная» мощность (Рм); и есть «максимальная кратковременная» мощность (Ркм), иногда её называют «пиковой» мощностью. Существует ещё «паспортная» мощность – там есть небольшие отличия в формулировке, но по величине паспортная приблизительно равна максимальной долговременной мощности.
Так вот, согласно статистическим данным соотношение указанных мощностей Рн : Рм : Ркм примерно равно 1 : 2 : 4 – это практически прямая цитата из книги Алдошиной «Электродинамические громкоговорители», стр. 40.
Можно и на примерах показать:
10ГД-30 – номинальная мощность 10 вт (паспортная – 25 вт), т.е. больше в 2,5 раза;
25ГД-26 – ном. 25 вт (пасп. 35 вт), больше в 1,5 раза;
30ГД-2 – ном. 30 вт (пасп. около 75 вт), больше в 2,5 раза;
колонки «Кливер 150АС-009» имеют паспортную мощность 150 вт, а басовик 75ГД-1 имеет номинальную мощность 75 вт (в 2 раза меньше); а пиковая мощность у этой АС – 300 вт, т.е. в 4 раза больше 75 вт (номинальных для басовика).
Все как у Алдошиной – примерно 1 : 2 : 4.
Так что у 8ГД-1 с номинальной мощностью 8 вт – мощность 40 вт (в 5 раз больше) это, скорее всего пиковая мощность.
Самые отчаянные владельцы динамиков 8ГД-1 могут проверить это и “дать” на динамик 40 вт…
Должен продержаться около 1 секунды (это по ГОСТу).
Так что паспортная мощность для 8ГД-1 должна быть около 15…20 вт.
У меня была одна такая АС которая покупалась с УМ МИККИ.ЭМИ. Так вот в инструкции о ней писалось, максимальная подводимая мощность не более 30 ватт. Только это суммарная мощность или как? Так и не понятно..Это было в 83 году и эти АС уже не выпускали давно.. И да, 30 ватт я ей подключал, держала без хрипов.
Если кому-то нужны размеры расположения динамиков АС-40-8. Размеры могут гулять, самих колонок не имею.
Как Вы тогда размеры снимали, если колонок нет?
спросил у человека, что продает на авито. высота без ножек 625мм. от низа до НЧ 127мм. между НЧ и СЧ 33мм. меж СЧ и ВЧ 20мм. дальше прикинул размер имеющихся динамиков.
Подключил НЧ через родной фильтр, услышал как фильтр играет музыку.
Фильтр играть не может..он срезает частоты.
Олег, очень даже может. Неплотно намотанные катушки вполне себе громко воспроизводят звук
факт ! у меня тоже оба фильтра музыкальные
Были аж три пары этих колонок. Выбрал себе из трех пар с меньшими призвуками и лучше звучащие. Все под пломбами были. Вот уже 10 лет, как ими владею. Кроме родной радиолы Виктории к чему только не подключал. В итоге, чем больше владею, тем больше хочется в них что-то переделать. Самое ценное-это там сч. 3гд-2 вообще странная пищала, мне не нравится ее звук в этих колонках. Нч вроде не плохая, но хочется большего. Для симфонической музыки может эти колонки и не плохи кстати, когда радио Орфей играет. По мне звук 35ас-1 в связке с Бригом намного ярче, чище и объемнее звучит. Колонки от Виктории-001 чахлые на мой слух по качеству звука. Для 1973 г конечно это было хорошо, но не сейчас. Цены на эту акустику взвинчены. Продавать ее конечно не собираюсь, так как приемник в Виктории слушаю и проигрыватель иногда. С родным fm моя и с белым проигрывателем в экспортном варианте. Как мебель все опять же очень неплохо смотрится-раритет.
“…35ас-1 в связке с Бригом намного ярче, чище и объемнее звучит…”
35АС-1 в связке с Бригом звучит просто громко! Любые особенности звучания определяемые словом яркость – заключаются в индивидуальной специфике различных призвуков. Звучит объемней потому, что громче. Просто при малой громкости звуковая картина рассыпается. Чтобы сохранять звуковую картину одинаковой при разной мощности нужно улучшать качество тракта.
Колонки виктория работают на мощности 8Вт. Воспроизводят эффективно от 40гц, оно и понятно зя около 50л так и будет. Колонки дают хорошее объёмное звучание даже с заводским фильтром. Я хочу переделать фильтр и подобрать изодинамик на вч. Что бы было не придраться. Колонки чувствительные и они на голову выше всех 35ас включая корветов в зя.
Откуда там 50 литров?
Почему все познания “мастеров” сводятся к слову “изодинамик”?
И как чувствительность влияет на высоту головы?
Английские шпионы пытались скопировать Викторию, но у них получилось лучше
“…но у них получилось лучше”
Это потому, что у них “армия” конструкторов, а у нас “армия экспертов”, которые готовы согнуться в любую позу перед господами.
А чем лучше ???.
“А чем лучше ???.”
Тем, кто любит прогибаться всегда легко привести аргументы, почему у НИХ всегда лучше, чем у НАС. Только не понятно, что всегда мешает сделать так, чтобы и у НАС было не хуже? Одни “эксперты” и нытики. 40 лет назад захотелось самостоятельно достичь звучания, которое мне представлялось правильным. При том, что движение происходило осмысленно, а не случайно. Каждое действие прогнозировало определенный эффект. И каждый эффект должен быть точно воспроизводимый при определенных действиях. Только такой подход позволяет привязать действия к результату. Если на первом этапе предполагалось использование своих разработок до приобретения готового качественного устройства, то позднее оказалось, что успехи в достигнутом результате это действие полностью исключают. Даже вполне качественные устройства неизбежно не удовлетворяют по каким -то свойствам, хоть и незначительным. Значит появляется возможность изготовить изделие таким, каким хочется, а не какой существует. Ни одно из изделий не может обладать абсолютной надежностью и постоянной стабильностью своих свойств. Какие-то свойства будут неизбежно меняться во времени, будет снижаться надежность. Важно, чтобы процесс старения происходил как можно медленней и менее заметно для восприятия. В заводском изделии таких возможностей никто не закладывает. Там важным фактором является – производственная прибыль. Поэтому, когда пользуюсь своей техникой – тут и мой труд, и уже винтаж. 20-30 лет все таки вполне приличный срок эксплуатации. И заложенный задел параметров, который когда-то считался избыточным, сейчас радует при прямом сравнении с современной техникой.
Ну, дык! И чё, лучше чем Виктория?
Если вопрос был обращен в мой адрес, то конечно лучше. Иначе не тратил бы много времени и денег на конструирование, а приобрел бы готовое и не мучился.
Вы чего шуток не понимаете?
Сергей, что это за система?
так из имени фала видно название Rogers_LS3-6 1968 года подробнее тут http://www.worksofdesign.com/rogers-ls36-bbc-studio-monitor-speakers-c-1968/
Посмотрел цены на Rogers_LS3-6 это жесть конечно.Ни разу их не слышал и не видел-но своими 8Ас2 я доволен-ценим то что имеем пока живы.Вчера как раз на ютуб закинул видео.Спасибо Сергей за сайт-именно сделаю такие подставки для АС.
Анатолий, в этих подставках я бы по крайней мере одну перемычку спереди по центру бы добавил, для надёжности, чтобы сварка не оторвалась и колонки не упали бы вперёд. Квадратный профиль можно найти в школьных и офисных столах и стульях
Может только сзади колонки пересылку поставить и ровно колонка встает в квадрат и не нужно даже отрывать подставку с АС снизу
Я так понял, они для лампового усилителя?
Можно и ламповый, хотя они шли с транзисторным усем.
на германиевых транзисторах усилитель под них идеально подходит
У меня заводские 8ас-2, так у них только передняя и задняя стенки из фанеры 10мм, а остальные панели из ДСП, ламинированные изнутри и шпонированные снаружи, толщиной 22мм. Интересно, кому-нибудь попадался такой вариант?
Добрый день, у меня такие, фото будут позже.
Сравнивать 8ас-2 с 40ас-8 это как сравнивать ВАЗ 2101 и ВАЗ 2107…
Лучше, конечно, СЧ заменить. Возвращаясь к вышепредставленному, вот и ответ на вопрос, почему 4ГД6 быстро сняли с производства. 3ГД-1 тоже не подарок, но по сравнению с 4ГД6…
Проблемы в Виктории в неправильном выборе (а он был?) динамиков в СЧ-ВЧ звене. Как-то не везло з-ду им. Попова со средниками. Что 4ГД6, что 15ГД11 не соответствуют этому назначению. Про 15ГД11 писалось много, что резкий спад его ЧХ после 4-4,5 кГц не закрывает резонанс ВЧ 10ГД35, поэтому АС “Присипывает”. А вот 4ГД6 как-то обошли стороной. Наверно потому, что их мало выпустили? А почему их мало выпустили? Недавно столкнулся “в лоб” с этим динамиком и все понял. На графике (график партнера, с которым работаю сейчас), снятому без оформления на расстоянии около 0,5 м, видно, что в диапазоне 2,7-2,9 кГц наступает резкий подъем ЧХ, после чего следует резкий спад. Причина мне понятна, этот подъем был предсказан заранее, поэтому в качестве ВЧ звена была выбрана пищалка с резонансом около 1500 Гц.
Родная же пищалка 3ГД-2 имеет резонанс на 3,5-5 кГц. Отсюда “кричащая” середина. Никакие фильтры не помогут. Надо либо менять СЧ, либо ВЧ.
Маленький пик перед основным пиком связан с отражениями от границы подвеса. Представленный график у доработанного резиновым клеем диффузора, а на рисунке ниже график непеределанного динамика. Из сравнения двух графиков видно, что ВПМ частично уменьшил выброс, но на основной пик, естественно, не повлиял, потому что причины в другом.
В нижней части диапазона, ниже 130-140 Гц можно не смотреть – это Ашипки измерения.
Чуть-чуть “в сторону”. Идут дебаты между любителями “верить” микрофону или “ушам”. Дескать, зачем мерить, если есть “уши”. Так вот, уважаемые “ушастики”. Я согласен, что “уши” – основной критерий звучания. Но факт излучения звука динамиком 4ГД6 показал, что только микрофоном можно было определить проблему “кричащей” середины. А отсюда и выбор правильного выбора фильтра и сочетающихся динамиков.
У 4ГД-4 тоже есть выброс в средине диапазона и тоже ,по памяти,в крикливой его части.И хотя сам выброс невелик, динамик слушать некомфортно.
Нашел на этом сайте ЧХ этого динамика. Кто как снимал непонятно, но как-то верится не на 100%.
В принципе, замена 4ГД6 напрашивается. Вопрос только чем заменить, чтобы не испортить переднюю панель?
Габариты динамика 80х80. Где такие возьмешь? Да и мощность ватта 4 при чувствительности 90 дБ.
Простите что не в тему. Если на электролитическом полярном конденсаторе на корпусе высокое напряжение. Что это значит
Не встречал в сети описания слепого теста копии скрипки Страдивари, зато слепой тест оригинала Страдивари против новоделов есть, и эксперты там вполне эксперты. Так вот именно Страдивари нифига не лучше современных, просто намоленная. 🙂 С АС зачастую – так-же. 🙂 (с)
Странный это тест, скажем прямо. У скрипок НЕТ эталона звучания, как нет его у ЛЮБОГО музыкального инструмента. Любое малейшее изменение в конструкции приведёт или может привести к изменению звучания.
Но скрипка, это в любом случае ОРИГИНАЛ звучания. Задача же любой колонки – воспроизвести звучание как можно ближе к оригиналу, что с учётом работы звуковиков невозможно. Но стремиться нужно.
Про скрипку я для того написал, чтобы дать понять приоритеты. Потому что Секрет скрипки был в составе и процессе варки лака! Мастера понятное дело, секреты никому не передавали, иначе, бизнеса лишились бы. Тут чувак меня убеждает, что программы для расчёта – панацея для акустики.
А я ему говорю, что главное – уши. (Не без знаний, конечно)
В советской аппаратуре в паспорте писали данные такие, что закачаешься! От 20-20000. Искажения 0.05 проц. итп. А средний японский звучал лучше. Детальки то японцы делали строго по технологии, а не как наши в конце месяца, после бухалова. Так же и акустика. Надо всё делать качественно, последовательно и будет звучать. Например, Виктория та же 40 АС. Хорошего в ней НЧ-динамик, ну катушки в фильтрах. Средний динамик и пищалка – так себе. Корпус вообще-фанера 10 мм. Я сделал новый корпус, фанера плотная 21 мм. Подобрал динамик средний. (Не было особого выбора, просто бумажный) Пищалка стоит пока штатная, подбираю получше. Так вот бас – шикарный. Быстрый, лёгкий, на малой громкости всю комнату 14 м покрывает.Не бубнит… а с фильтром намудрили. если включить родную пищалку по их схеме, высокие еле-еле слышно. Они вроде бы и качественные, но очень тихие.я взял и просто через качественную полипропиленовую ёмкость 1 мкф подключил. Сразу высокие появились.во всяком случае, гораздо лучше, чем было. вообщем, всё мне не считают труда, обошлось в 12 тыс. ну какая импортная акустика за такие бабки будет так играть?! Никакая.
ай молодца!Жму руку за шикарное решение.Динамики там классные,просто чуть с фильтрами поколдовать и корпус побольше,как ваш.И звук полетит. Теперь о скрипках.В учебнике по акустике приведена ачх скрипки кремонских мастеров в сравнении с неким изделием балалаечной фабрики имени товарища Удальцова.Так вот.Кремонская ачх совершенно ровная в виде палатки,без выбросов и провалов.Наш инструмент напоминал ухабистую проселочную дорогу.Лак тут может при чем,но скорее дело не только и не столько в нем.Да и было сообщение,что взяли и сняли лак вообще, звук не пострадал.
Классные динамики? Это какие?
Он один НЧ.
8 ГД-1-25 называется. Пищалка не идеал, но неплохая.

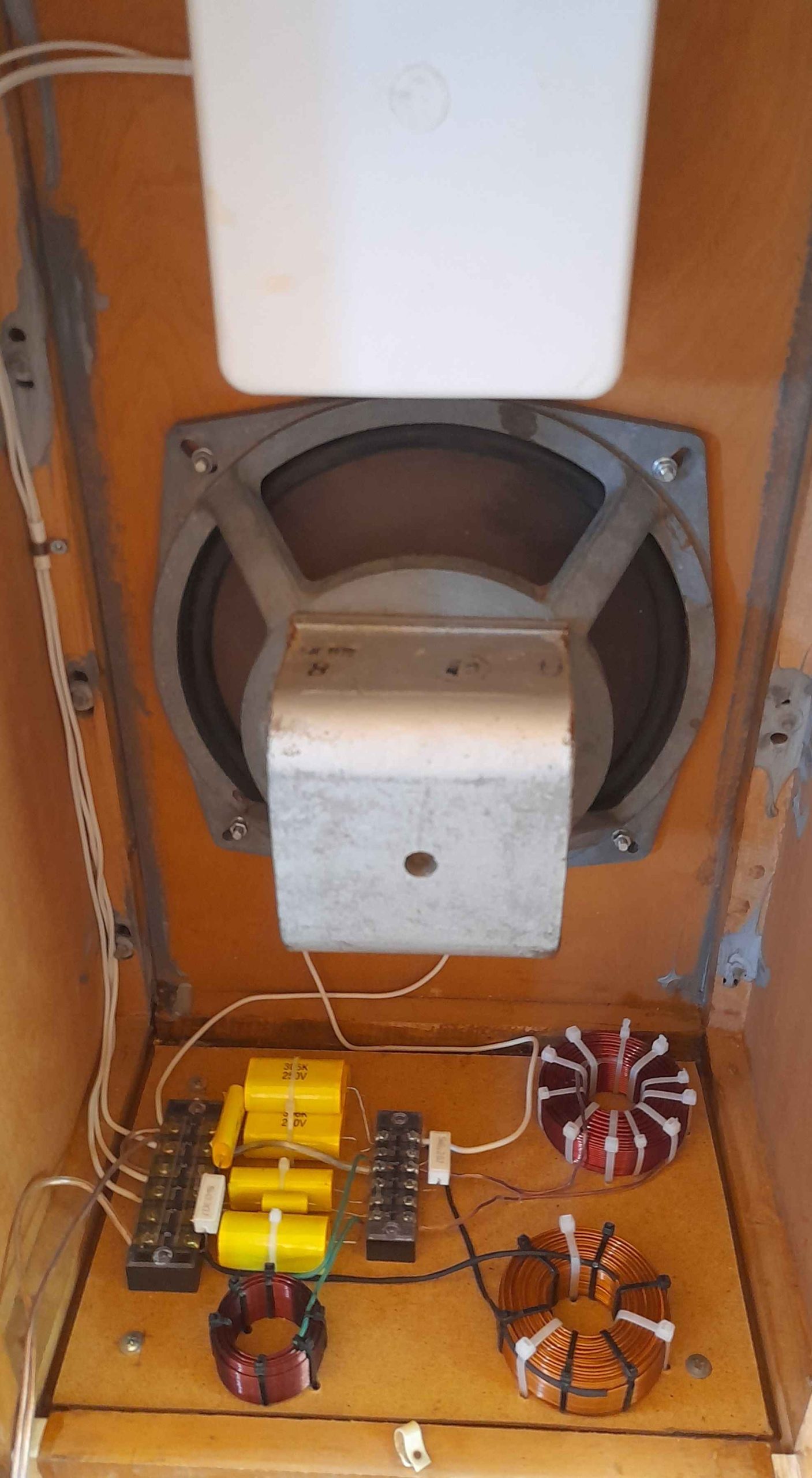

Катушки намотаны правильно. Но надо бы снять из с металлической платформы и поставить на диэлектрик (фанера,пластмасса итп)
Про скрипку я для того написал, чтобы дать понять приоритеты. Потому что Секрет скрипки был в составе и процессе варки лака! Мастера понятное дело, секреты никому не передавали, иначе, бизнеса лишились бы. Тут чувак меня убеждает, что программы для расчёта – панацея для акустики.
А я ему говорю, что главное – уши. (Не без знаний, конечно)
В советской аппаратуре в паспорте писали данные такие, что закачаешься! От 20-20000. Искажения 0.05 проц. итп. А средний японский звучал лучше. Детальки то японцы делали строго по технологии, а не как наши в конце месяца, после бухалова. Так же и акустика. Надо всё делать качественно, последовательно и будет звучать. Например, Виктория та же 40 АС. Хорошего в ней НЧ-динамик, ну катушки в фильтрах. Средний динамик и пищалка – так себе. Корпус вообще-фанера 10 мм. Я сделал новый корпус, фанера плотная 21 мм. Подобрал динамик средний. (Не было особого выбора, просто бумажный) Пищалка стоит пока штатная, подбираю получше. Так вот бас – шикарный. Быстрый, лёгкий, на малой громкости всю комнату 14 м покрывает.Не бубнит… а с фильтром намудрили. если включить родную пищалку по их схеме, высокие еле-еле слышно. Они вроде бы и качественные, но очень тихие.я взял и просто через качественную полипропиленовую ёмкость 1 мкф подключил. Сразу высокие появились.во всяком случае, гораздо лучше, чем было. вообщем, всё мне не считают труда, обошлось в 12 тыс. ну какая импортная акустика за такие бабки будет так играть?! Никакая.
Какое все это имеет отношение к ФИ оформлению 40АС? Так, бла-бла ни о чем.
А какое отношение имеет фазоинвертор к акустике 40 АС?
С этого все и началось! Один товарищ предложил использовать ФИ в Виктории. Я написал, что надо смотреть Т-С параметры динамиков для оценки этого решения. Но Вы, Алексей, решили с этим не согласиться, чем вызвали мое полнейшее недоумение.
Видимо,что-то упустил, не заметил, но должен заметить, что динамик типа 8ГД2-25, как и 75ГДн1 по моим понятиям не заточены под инвертор, причин несколько.И звук, который издает инвертор с таким динамиком, к музыке не относится.
.
А у Вас есть его характеристики (8ГД1), прежде всего, Qtc и Vas? Я, надеюсь, что в отличие от некоторых, Вы понимаете зачем это нужно. Бездоказательные утверждения нынче не в моде (да и раньше смешно было слышать безапелляционные утверждения, основанные на “воде”).
Все фирмы пишут то, что им выгодно и не пишут того что не выгодно. Поэтому уши-главный инструмент.
В модных колонках сосисочного типа пишут данные космического масштаба. А на само деле,идеальный должен должен быть-шар. Много вы видели шарообразной акустики?
Оставьте свои уши в покое! Речь идет о расчете НЧ оформления!
“А на само деле,идеальный должен должен быть-шар. Много вы видели шарообразной акустики?”
Тогда уж не “шар”, а контрапертурные системы. Отстали от жизни!
Вы не ушами музыку слушаете?!
А чем?! У вас какие то новые передовые методы? Поделитесь со стариком!
шар далеко не идеален, имел дело с такой акустикой , заряжено круто, выстрел скромный.
Если зарядить 100 ГДН-1 в шар 100 литров, выстрелит не плохо, а так наверное заряжали не тем.
Шар должен быть большой. Весьма трудно такой изготовить
сферы в 70 литров и диаметром 50см удачно сработались с Визатоном В200, ачх оказалась очень ровной.А басовики в этой сфере не дали ожидаемого низа.
А каком низе можно говорить у B200, если резонанс 40 гц.
Понятия низа у всех свои. Мне хватает, заказчику тоже.
40 г, если они действительно есть, не со спадом в 20 дб-это очень хорошо. Между прочим,это частота самого низкого инструмента симфонического оркестра. Большого барабана . Так же,как и высокие частоты.Реально редко кто услышит 18 дб. К тому же с возрастом, диапазон восприятия частот уменьшается.
А как же рояль 27 гц, динамик для ЗЯ должен быть с низким резонансом, низкой чувствительностью, подвес S образной формы, ЦШ мостиковидной формы, В200 для ЗЯ не подходит.
Игорю.За 27 герцами рояля я бы отправился в филармонию,а не пыжился воспроизвести эти частоты в каморке.Дома вполне достаточно 50 герц ,и то сомнительно.
сферы для наших колонок делали гениальные мастера из Таганрога, авиамодельный кружок.Там много доброго сделано их золотыми руками.Сейчас нет возможности выложить фото этих сфер ,может быть получится позже
Да чего там особо делать? Мастерскую надо и станки. Нарезаете из фанеры кругов много, складываете их друг на друга (Посчитайте-чтобы шар был 50 см в диаметре, надо 25 листов фанеры 20 мм толщины.Это целое производство! Да потом залить ступеньки скреплённых листов чем то, а потом отшкурить-отполировать, чтобы блестел. Недешевое удовольствие!
Видел и такие. В Беларуси делают.А наши шарики были такие
ВЧ динамик на вставке в сферу, впритык к ширику, фланец подрезан для плотного прилегания.
Бокареву. Я бы на ВЧ-укрепил на стойке. Коаксиальщина, так сказать. ВЧ всё равно ведь объём не нужен.
to игорь
ваша цитата – ” динамик для ЗЯ должен быть с низким резонансом, низкой чувствительностью, подвес S образной формы, ЦШ мостиковидной формы,”
а можно пояснить, почему у него должна быть – низкая чувствительность , подвес S образной формы, мостиковая ЦШ ?
также интересно ваше мнение – какой материал подвеса подойдет лучше для НЧ дина в ЗЯ – резина или ППУ и почему ?
допустим на примере 12″ 100гдн3 в ЗЯ.
Спасибо.
Когда низкая чуйка то нч можно в ЗЯ, и то это зависит от рез.частоты.
И, наконец, вопрос, а зачем нужно делать высокотехнологичное оборудование для “выдувания” шариков? Какое существенное преимущество дает шарообразная форма? Вы что-то где-то видели, а почему не подумали. Нет шарообразных АС. Так, единичные модели, скорее всего в рекламных целях, чтобы запомнили “бренд” фирмы! Кстати, так же как и призматических АС. Кроме как у “Каравеллы” (у нас в стране). А невыгодно! Объем теряется в этом случае.
Фёдор. Объём не может “потеряться”. Корпус АС изначально изготавливается нужного объёма. Форма не играет никакой роли.
В акустике всё играет свою роль, только нужно иметь знания в этом вопросе, понимать происходящие процессы, и форма корпуса, и расположение ФИ, наладки, сетки, расположение динамиков на передней панели, диаграмма направленности, переотражение от передней панели, всё имеет своё значение, нужно проводить измерения и сравнивать, а не писать так от фонаря, Орбита та что на фото справа звучала лучше по результатам слепого теста.
Вы просто удивительное открытие сделали! Орбит изготовили 2 штуки на выставку ВДНХ и я её там слышал. А теперь задумайтесь,
чего бы оно стоило,запусти её в серийное производство! И вообще, мог ли СССР такое производить массовым порядком! У нас была электростатическая акустика. Всякие Статики,Электроники АСА итп. Из во первых,было не достать, во вторых, там «наулучшали» так,что весь смысл новых технологий терялся. Надо ходить по земле, а не рассуждать в небесах про расчёты и теории. Слушать вы будете не теории, а музыку. Я потому и говорю про Викторию,
что это реальный и хороший аппарат. Понятно,что какой нить Сони SS-1 ты сотни тыщ долл лучше. Но мы живём на земле и не в Японии.
Я привёл Орбиту для примера.”Форма не играет никакой роли”, делали их не на выставку а для серийного производства,их было 4 пары в институте и 2 пары в Риге, массово могли делать, РРЗ упорно не хотел делать, Роланд Керно сказал это мы не умеем, а это мы не хотим делать, и вообще мы выпускаем “10 000” S 90 в месяц план делаем и нам хватает, и не приставайте к нам со своей Орбитой, что бы слушать музыку как раз и нужны расчёты и теории, а так и патефон за музыку сойдёт.
Виктория – это реальная неудача разработчиков. Так называемая переходная модель между “ламповой” Симфонией и транзисторной 35АС-1.
Сама радиола-фигня. Я говорю про акустику
И я про акустику! Мерзейшее звучание, особенно в СЧ-ВЧ области! Чтобы была понятна причина такого звука, я привел ЧХ динамика 4ГД6 (см. выше). Из которой видно, что более менее этот динамик работает до 3 кГц, потом резкий подъем до 5 кГц и резкий провал. А у 3ГД2 резонанс на 4,5-5,5 кГц. Этот выброс и есть причина визгливого звука.
Кроме того, и фильтры сделаны по старым методичкам. Ну это простительно, тогда еще просто не знали свойств всепропускающих фильтров или как их еще называют фильтров Линквица.
Я эту проблему решил путем покрытия диффузора 4ГД6 тонким слоем герлена (это отдельная “песня”) и установкой фильтров 2-го порядка ВПФ с цобелями. Плюс замена 3ГД2 на 3ГД47, у которых резонансы были на 1600 Гц и 1800 Гц. Это на каждом устанавливаемом динамике.
Заменить 4ГД6 было трудно, не меняя установочное отверстие. Не было аналогов по габаритам и мощности. А так, его надо было менять в первую очередь.
Например, у Визатона есть несколько призматических проектов
И почему эта “призма” непопулярна, а скорее всего как экзотика?
Здравствуйте, а как снять ткань ? Хочется перетянуть
Здравствуйте. Передняя панель притянута винтами к брусам по периметру (серой краской закрашено). Открутить все винты и снять лицевую панель. Ткань заходит и на торцы лицевой панели.
Что-то нет винтов, просто наклеены мини брусочки треугольного сечения
Должны быть квадратного сечения бруски. Значит приклеено, это плохо, разбирать труднее.
Треугольные лучше. Это стремление к округлости внутри ящика. Ведь лучшая форма в природе – шар.
Треугольник – единственная “жёсткая” форма, а материала требуется в два раза меньше, по сравнению с квадратным сечением. До шара там как до Луны.
Согласен с дополнением. Жёсткость и меньше отнимает объёма. Но и закругление внутри ящика.
Здравствуйте!Каждый делает как хочет.Напишу что я сделал со своей впервые!Так как моя любимая Виктория она же старушка 8ас2 решил ее сделать по моложе.Итак:Чтобы поменять ткань нужно снять заднюю стенку и откручивать переднюю с тканью.Но там еще есть снизу и гвоздики прибитые-не упустите!Ткань аккуратно срезается с панели-зачищается,красится передняя панель и задняя стенка и клеится новая ткань-можно выбрать любого цвета какая нравится с помощью струбцин и натягиванием ткани поэтапно каждую сторону клеял моментом.Дополнял и усиливал ребра жесткости-так как прирозборке снятии панель свободно может сложиться в книжку.Проклеивал герметизировал и обделал войлоком.Есть видео какая была и какая стала:Разборка колонки 8ас2-обновление и др..Как то так!Удачи!
https://www.youtube.com/watch?v=mZHHsEDg3QM
Чего вы сочиняете? Всё давно изучено и описано. Книжки на эту тему есть. Автор Эффрусии итп. Там написано, что лучше всего шар и всё, что ближе к шару. (Шар изготовить трудно, поэтому ящики делают) в шаре – минимальное взаимовлияние звуковых волн. Гасят друг друга итп.
Всем салют! Раньше были. Звучание понравилось и сейчас удалось купить одну. Вскрыл, кайф. Всё родное. Увидел на тыльной стороне крышки листовку. Тут вроде нет такого фото…+ вч динамик белый. Интересно.
Спасибо. Это внутри АС?
Да, внутри на крышке.
Ещё пару вчера нашел 74-ого года.
Как вскрою, посмотрим что там.
Состояние вроде норм. Пломбы даже какие-то есть. Вилки советские на проводах.
Так что, как гараж поменяю, будем строить план привидения их в божеский вид.))
Добрый день, с 23 февраля, попалась данная акустика, как всегда не смог устоять, теперь живут у меня.
Есть небольшие расхождения, по крайне мере с моими ( боковые, верхняя и нижняя стенки сделаны из ДВП или ДСП, передняя и задняя действительно из фанеры, подставки прикручены здоровенными Советскими соморезами).
Может быть пригодится…
Рисунок есть даже внутри, в углу виден кусочек торца боковой стенки, уже всё собрал, поэтому фото те что есть, если будет интересно сделаю фото…
Спасибо. Будет возможность – сделайте.
Хорошо.
лучше на почту, это новая: [email protected]
Добрый день, отправил Вам на почту фото акустики “8АС-2” от “Виктории 001”, это 100% она, выберите наиболее получившиеся.
А где на схеме фильтра вход плюс, минус?
На последнем фото схема, где 1 это по ходу минус.
Здравствуйте можете помочь у меня Виктория 001 ну у меня нету динамики можете дать совет как купить такие динамики чтобы подошли к ней?
Да любые с сопротивлением (импеданс) 8 ом. Ничего особенного в усилителе виктории нет. Простейший. Даже 10МАС , 25АС-128 электроника , Вега 50АС-106 , и т.д.
У меня есть пара этих колонок, звуком в общем доволен. Из проблем. Гофра на 8ГД-1-25 за 50 лет конечно задубела и глубокого баса нет, разминка не помогает. Нужно обязательно пропитать чем-то, хотя бы глицерином, чтобы снизить Fs. У меня до обработки была Fs 41 Гц , после – 34 Гц.
И 4ГД-6 заменил на Aiyima 3-дюйма ширик, по габаритам подходит идеально – и ушла крикливость на верхнем диапазоне СЧ.
У меня была ровно такая же проблема: задубел подвес одного из двух 8ГД-1. Разминка не помогла.
Вклеил подвес от 30ГД-2 (75ГДН), и частота резонанса пришла в норму.
Лучшая пропитка для старой поддубевшей резины – полиизобутилен разведенный касторовым или вазелиновым маслом. Полиизобутилен – это типа искусственный каучук, никогда не застывающий и липкий (липкая основа скотча и т.д.). Химически не активен. Растворить полиизобутилен можно только органическими маслами. Я свои 8ГД-1 пропитывал так: отделил лопаткой, как мед, из большой банки полиизобутилена грамм 30 и поместил их в баночку от детского питания (можно в 250 граммовую любую стекляшку). Затем залил в нее 50 грамм (аптечный флакончик) вазелинового масла и очень долго размешивал. Наносил на резину по нескольку раз (с интервалом в 1-2- дня), до тех пор пока резина перестала его впитывать, т.е. оставалась блестящей, как новая, а не мутной, как старая. Пропитывал все свои 10ГД-30, 10ГД-34 и т.д. Удачи.
Доброго всем! В этих АС в фильтрах есть маленькие индуктивности, которые не обозначены на схемах. Кто-нибудь знает их параметры?
По моему это проволочный резистор R1 на 8 Ом
Где они стоит можете подсказать?
фото 6 этого поста
Я о схеме спрашивал. Похож на резистор.
У меня такие стоят под пломбами.продал бы,но только самовывоз.г.Озерск Челябинская область.ЗАТО.вывез бы на КПП или на дачу привез,она за пределами города.
Фото ту не выкладывается т.к больше 1мб они у меня.
вот,уменшил)
ldsound
У вас на второй схеме лишний конденсатор в 30 мкФ к стаду прибился.
На фотографиях и других схемах его нет.
Типа, тест на внимательность?
Не знаю какая верная. Пусть будут обе, они не от руки рисованы, а из книг/справочников.
открытие маленькое, но для меня важное
первый раз вкл, одна колонка хлюпала нч динамиком
отвернул 4 винта под скобой
отцентровал, на глаз, двигая мембрану, затянул, 2 недели полёт отличный
гипотеза 2024))) – глубины нехватка от тонких стенок, если снаружи построить ещё один корпус, или битопластом внутри оклеить, весьма вероятно гул уйдёт и глубина появится на ходах
А какая глубина вам нужна? У динамика 8ГД-1 линейный ход 3 мм в одну сторону. Но в принципе, по громкости он не намного уступает динамику 30ГД-2Б, “рабочей лошадке” в акустике серии 35АС.
могу предложить на обмен 3! динамика от виктории, на 2 30гд-1-25
или вообще продать акустику и не мучить её ))
инструментал, джаз, фанк – топ левел!
p.s. белые грили, следы времени
Описание неполное.
какая чуствительность???
Уровень характеристической чувствительности не менее 90 Дб. Это сам динамик 8 гд-1-25.
«Описание неполное.
какая чуствительность???»
Вполне себе полное описание!..
Дело в том, что в те далёкие времена (когда эти колонки делали, т.е. в 70-х годах) вместо чувствительности указывали обычно “среднее стандартное звуковое давление”.
В паспорте на колонки указано же –
“Среднее стандартное звуковое давление: 0,2 Па”,
Что, как раз, и соответствует чувствительности 90db.
Кроме параметра “среднее стандартное звуковое давление” применяют также ещё такой параметр как “среднее звуковое давление” (без приписки “стандартное”; а это важно, т.к. там величины другие).
Как переводятся эти единицы из одной в другую – см. справочники и ГОСТы.
Послушал их дома в стоковой конфигурации+без переделок ). Сравнивая с mordaunt-short avant 902 эти колонки дают крикливости и колючесть на середине , на слух около 3кГц. Также имеется некий бубнеж ящика на верхнем басу(около 170Гц)+-… Сравнивая с амфитоном 25ас027 в ас40-8 менее навязчивый бас но сильнее окрашен звук в целом. Амфитон ябы сказал где по середине между mordaunt short 902 и ас40… Хотя нет: импортная колонка сильно естественнее амфитона ,неговоря уже об ас40. Если колбасится то звук вкусный и вставлять будет. А если кайфонуть от того насколько тонко красиво сделана звукозапись (современные) то тут винтаж вообще отстой
Ну, что Вы хотите? Сколько лет акустике? Все параметры,, ушли во тьму,,. Только коллекция или музэй. Перелопачивать и перенастраивать- аудиосадо-мазо.
Добрый день! Подскажите, ни кто не пробовал на ВЧ 6ГД-11?
