Изготовитель: завод «Красный Луч», г. Красный Луч.
Назначение: для воспроизведения низкочастотной части звукового диапазона в многополосных акустических системах. Старое наименование: 30 ГД-2Б.
Характеристики:
Диапазон частот: 31,5 – 1000 Гц
Чувствительность: 85,5 дБ
Сопротивление: 4 Ом
Максимальная шумовая (паспортная) мощность: 75 Вт
Максимальная долговременная мощность: 100 Вт
Частота основного резонанса: 25 Гц (±5 Гц)
Полная добротность: 0,45 (±0,1)
Эквивалентный объем: 100 л (±20 л)
Номинальное значение подводимого напряжения: 11 В
Максимальное подводимое напряжение: 17,3 В
Размер: 250х250х125 мм
Вес: 5 кг
Особенности конструкции:
Головка громкоговорителя электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена методом литья под давлением из алюминиевого сплава. Диффузор конусный, бумажный. Подвес тороидальной формы из резины. Центрирующая шайба тканевая.
Головка должны экплуатироваться в диапазоне до 1000 Гц через разделительный фильтр, обеспечивающий затухание сигнала с частотой выше 1000 Гц не менее 9 дБ/окт. Громкоговоритель не должен дребезжать при использовании его в закрытом корпусе объемом 70 л.
Вариант 75 ГДН-1Л-4 с кольцевым ферритовом магнитом:
75 ГДН-1Л-4 с магнитной системой алнико:
Магнитная цепь состоит из двух кольцевых ферритовых магнитов марки М16БА 170-3 размером К134х57х12 мм; керна диаметром 49,7 мм; верхнего фланца с отверстием диаметром 53,7 мм. Высота воздушного зазора 9,8 мм, его радиальная ширина 2 мм, индукция в зазоре 0,87 Тл.
Вес в чистом виде диффузора 50-75 ГДН: 20 г. Пыльник 50 ГДН имеет вес 4 г, Ø112 мм и высоту купола 22 мм. Вес пыльника 75 ГДН около 6,5 – 7 г.
Здравствуйте.
Может кто подскажет, одинаковы ли катушки у этого динамика и 75ГДН-1-4? Спасибо.
Почему не на всех моделях имеется отверстие в керне?
Зависит от модели. На стары вроде как не было.
Чтобы не было демпферирующего действия воздуха, при большом ходе диффузора. Там обычно сеточку ставят. Также, под колпаком диффузор имеет пару отверстий.
В моей орбите 35АС016 с завода установлены эти дины оранжевая этикетка год 1989. Магнит сендвич из двух, керн цельный, по бокам диффузора вентиляционные отверстия, контактная площадка на плотном картоне, цвет подвижной светлый(выцвел?) картон. Диаметр колпака ~160. Корзина литая с фланцем крепления проушины 4 на 90 градусов. Магнитная система закреплена болтами с головкой под ключ №10 с пропилом под шлицевую отвертку.
Подвижная система динамиков собрана на двух типах клея подвес к корзине и к диффузору приклеен каучуковым(резиновым) клеем типа 88.
Пылезащитные колпаки и центрирующие шайбы клеем с высокой степенью кристаллизации типа БФ.
Гильза внешний слой бумага, внутренний медная фольга?
Узнал простейшим способом снял поврежденный колпак.
При желании лучше сменить подвес на менее жесткий 10″ из КНР толщиной 0.8мм форму подвеса лучше выбрать ту же. Цвет на выбор красный, серый, черный, белый.
При выборе других форм катушка может вылетать из зазора с “забавными звуками”.
Также заменив подвес следует произвести замер максимального вылета диффузора с новым подвесом так как длинна подводящих проводов всегда короче, их может вырвать при подаче сигнала.
Также стоит сменить колпак на 75мм диаметр что в купе с мягким подвесом улучшит показатель добротности динамика. Не намного конечно.
Но если бороться за каждый отдельный участок то комплексный эффект должен иметь влияние.
Всем привет! кто скажет – какой динамик лучше по характеристикам (в особенности по мощности):
30ГД-2 или 30ГД-2Б
(и по звуку из личного опыта)???
Заранее благодарю!
одно и тоже, просто 1л-4 больше мощи держит !
За счёт чего это он больше мощи держит?
Для справки.
Вес в чистом виде всех диффузоров 50-75ГДН = 20 грамм. Можете внести в тех. данные.
Пыльник от 50ГДН: вес 4 грамма; ф112 мм; высота купола 22 мм.
Под рукой нет пыльника от 75ГДН, но по памяти он около 6,5-7 грамм.
Вес пыльников и разницу между их диаметрами указал к тому, когда разгораются споры о покраске выгоревшей бумаги. С дуру, конечно, можно кисточкой ещё 20 грамм краски нанести, а балончиком матовая, полуматовая чёрная краска после высыхания прибавляет диффузору всего-то в пределах 50 милиграмм. Т.е. НИЧТО.
Спасибо, добавил.
Странно, я думал больше веса дает, сам конечно не мерял.
скажите, это правда ? Максимальная шумовая (паспортная) мощность: 75 Вт
Максимальная кратковременная мощность: 150 Вт
Да.
У меня на них летит 100 Вт и долго живут уже ( 2 года )
А вот недавно купил один такой на него даю 80 ват и ему уже плохо становится
Так что это уже дело случая, как сохранились
Два года дискотеки, это срок!
всех так интересует мощность, что можно подумать кто-то её измерял
Подскажите пожалуйста точную индуктивность катушек и ёмкость конденсаторов в рекомендуемом фильтре. В индуктивности путаюсь на сайтах с обозначениями “мГ”, “мГн”, а где то за место “м” буква “u” с хвостиком, а какая ёмкость у кандёров не понимаю.
мГн – милигентри
мГ – на схеме понятно что индуктивность, но правильно писать “Гн” а не “Г”.
Почитайте эти статьи:
https://ldsound.info/pristavki-i-mnozhiteli/
https://ldsound.info/edinicy-sistemy-si/
За счёт чего этот динамик держит больше мощщи ? Кто может объяснить ?
чем просто 75гдн-1-4?
Катушки разные,намоточные данные тоже.

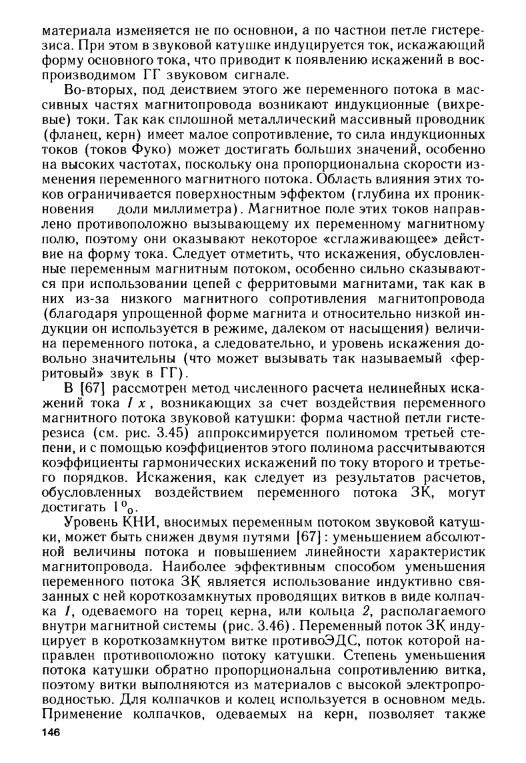

У 30гдн 2б сердечник катушки медный. У 30гдн2 не знаю. На память прешпан. Могу ошибаться..
другая инструкция

Приветствую форумчане! С 80-х склоняюсь из Ы-образных к Амфитон 018, в качестве НЧ звена стоят 75 ГДН-1Л-4, баса и мяса много, но и гула хватает, музыку с годами слушаю менее тяжелую, склоняюсь к замене на 30 гд-1-25, более легкий дифузор с ребрами и судя по отзывам как более мелодичный дин. Будет ли больше мягкости и мелодичности?
Ставьте те которые должны быть с завода.75 гдн-3-4,на ппу.
Если кроме 75ГДН 1-4 других не предвидится, то откажитесь от варианта ФИ в пользу закрытого объёма, на 50-60 литров, можно кинуть поглотителя типа синтепона, рыхло. Включите басовик через индуктивность на 2,2- 2.7 мГн с цобелем на 5, 6 Ома и емкостью на 80-90 мкф( родные три банки по 30 мкф)
Получите бас – какой надо бас.
или вот ещё одна проверенная в звуке схемка трехполоски по Шорову
схема
АЧХ снятая микрофоном
Спасибо! Не к спеху сильно, буду рассматривать разные варианты.
Теперь много инфы в сети, в начале 90-х в маленьком городке не было выбора. Подвесы ППУ убились, как поставил новые с коробки 75 ГДН-1Л-4, так и стоят верой и правдой. Прослушивал два года назад в другом городе бюджетные Technics SB-LX 50, со своим усем Grundig V1000, вроде все устраивало, но комната была меньше, дома в стандартной 5м однушке они потерялись. Повезло, что Grundig V1000 прет и 4х омный Амфитон, и эти Техники на 8Ом обои сразу, не греется, дури хватает, + мягкий звук. С тех пор так и живут верхом на Амфитонах, зато на уровне слушателя, по фен-шую.
Амфитон & Technics SB-LX 50 – объемный звук
CD Pioneer, был такой, 603й, с регулятором уровня с пульта, моторизованный Альпс, удобно-не то слово. Читал любые диски и болванки влет. Идиота кусок, продал такое чудо.
Этот PD-S802 с двумя однобитниками PD2028, одни из лучших пионеровских в этой линейке и без Legato Link (хоть и намалевано на морде)
АС дополняют друг-друга по частотам
Хоть баса и много, опять же в ранних прессах СD к примеру взять Deep Purple – Slaves And Masters НЧ маловато в мастеринге, как и в Радугах почти всех на винилах, токомпенсацией не пользуюсь (не зашла совсем на этом усе), эквик юзаю для лосей с системника, не всех, и без фанатизма
Всё там, как надо, в студийном мастеринге !
Но, Вы не огорчайтесь, так почти у всех ))
Здравствуйте! Подскажите пожалуйста, какую ширину (не узкую) фронт панели сделать для 75Гдн-3-4, для ящика объемом 60 литров?
Насколько понял АБ, то широкая лицевая панель должная быть как в ЗЯ так и в ФИ. А какую тут уже пусть лучше Александр скажет. Я думаю 450 мм, около того.
Для саба 450 мм хорошо, а вот для колонки многовато не в плане звука, а чисто внешне, да и какие параметры остальных сторон должны быть, если обьем 60 л и это именно колонка? С90 высотой 720мм, если взять за основу такую высоту колонки на 75 гдн и с шириной фейса 450 мм и 60 л, то глубина будет совсем маленькая)
вот примерно так выглядит закрытоящичная колонка на 75ГДН1 и потрохах от 35АС.. Средник и пищала заменены на новые импортные. К звуку даже мне трудно доколупаться.
Что-то подобное планирую собирать, т.е. 3х полоску. Пока есть 75Гдн-3-4 и SC-10N, средника еще нет. Динамики еще не измеренны, т.к. пока не хватает пыльников. Но размышлять о конструктиве ящика уже можно, широкая или узкая фронт панель?
Для ЗЯ узкая передняя панель и большая глубина, для ФИ широкая передняя панель и меньшая глубина.
Впервые слышу о таком подходе.
Если пилить не из дедушкиного шкафа, а из “свежих” ДСП, ДВП, фанеры то неплохо учитывать размеры исходного листа. В моем случае фанера “21”. 1525*1525мм. Ориентировался на толщину пилы (пропила) 4 мм.(оказалось чуть меньше – чуть больше опилок))) Вдоль на четыре части по 378 мм. Поперек распил на 420 мм, остальное пополам, приблизительно по 548 мм. В итоге большие “полочники”. Один лист фанеры на пару колонок и объем, практически максимальный, под 70 литров. Наружный размер 59 х 42 х 37,8см (по корпусу)
Динамик как на нижнем фото без ушей, штампа отк нет, наверное клей закончился
Підкажіть для саба ЗЯ.який динамік буде краще. RRR 30 гд-2. чи 30 гд-2б.красний луч. Вони дужи схожі але по паспортним дашим різні параметри.
так розумию, шо 30ГД-2 с индексом Б означае бариевый магнит чи то феррит, а просто без индексу той алнико, на кобальте. Який найкращий по звуку, но от времени может спадать отдачей.
30гд 2 всегда был на феррите. А вот букву “Б” добавлял Красный Луч,к динамикам своего производства.( 30гд 2Б, 15гд 11Б)
И воны оба в ящике литров 60 без фазика выдадут 45 герц охрененного басу, тильки треба динамик включать не напрямую, а через катушку на пару-тройку миллигенри. А средника стыковать примерно на 500-600 герцах. И усэ буде гарно.
Дивись по стану. Щоб не був м’ятий ковпак ,а також, щоб підвів був м’яким. Взагалі, вони конструктивно ідентичні. Різниця в них тільки на “папері”. Якщо 30 гд-2б зі зберігання, у заводський коробці( а такі ще можна знайти в Україні), бери його.
Ширина магнитного зазора 2 мм у 75 гдн 1л, у более старых 30 ГД-2Б зазор меньше примерно на 10 процентов, а толщина фланцев больше на 10 процентов. Сейчас сравнил два динамика в ремонте. Катушки оказались одинаковые и толщина провода одинаковая.
согласен по поводу зазора у 30гд2б він менший точ вточ як на 100гдн це мене дуже удивило . в мене 30гд2б 83 года то котушки там такі як у 100гдн3-8, 52мм по намоткі а на 75гдн 52,7мм . заміри робив стрелочним штангелем. точність вплодь до сотки.
Здравствуйте. а не подскажете ли Вы какой диаметр подводящего провода 75 ГДН ?
1,25мм
