Изготовитель: Прикарпатский радиозавод, г. Ивано-Франковск.
Назначение: для применения в закрытых и фазоинверсных акустических системах высшей группы сложности в качестве низкочастотного звена при работе в помещениях.
Технические характеристики 50ГДН-3-4 (25ГД-41):
Диапазон частот: 31,5 – 2000 Гц
Неравномерность АЧХ: не более 12 дБ
Чувствительность: 87 дБ
Среднее звуковое давление: 1,26 Па
Коэффициент гармонических искажений на частотах:
63 – 80 Гц: 6%
125 – 400 Гц: 4%
630 – 2000 Гц: 3%
Сопротивление: 4 Ом
Паспортная мощность: 50 Вт
Долговременная мощность: 50 Вт
Кратковременная мощность: 100 Вт
Частота основного резонанса: 30 Гц (±3 Гц)
Полная добротность: 0,2 – 0,7
Эквивалентный объем: 50 – 150 л
Вес: 4,75 кг
Особенности конструкции 50ГДН-3 (25ГД-41)
Головка громкоговорителя электродинамического типа, низкочастотная, круглая, с не экранированной магнитной цепью. Рама изготовлена методом литья под давлением из алюминиевого сплава.
Магнитная цепь состоит из следующих элементов:
- двух кольцевых ферритовых магнитов марки 28БА170 или 25БА170 размером К134х57х12 мм;
- керна диаметром 50 мм с отверстием диаметром 15 мм;
- верхнего фланца c отверстием диаметром 53,6 мм.
- высота воздушного зазора 6 мм, его радиальная ширина 1,8 мм, индукция в зазоре 1,3 Тл.
Фото 25ГД-41:
Подвижная система включает в себя:
- звуковую катушку, намотанною проводом марки ПЭТВ-1 диаметром 0,355 мм, намотка двухслойная, в первом слое 44 витка, во втором — 43, высота намотки 17 мм, омическое сопротивление 3,4 Ом (±0,3 Ом). Каркас звуковой катушки изготовлен из фольги АД1-Т-0,05х40 толщиной 0,05. Высота 3К 33,5 мм, внутренний диаметр 50,7 мм, внешний (вместе c намоткой) 52,45 мм;
- диффузор конической формы переменной толщины, изготовленный из бумажной массы c пропиткой;
- подвес тороидальной формы, изготовленный из полиуретана;
- центрирующую шайбу, изготовленную из ткани c пропиткой;
- колпачок сферической формы, изготовленный из той же, бумажной массы с пропиткой.
Чем отличаются 25гд-41 и 25гд-42? На вид – одинаковые совершенно.
У меня пара динамиков 50гдн-3 из колонок 89 года 01 и 06 месяца. Так вот различие у динамиков есть:
Разная длина керна (46 и 59) и разная толщина “шайб” магнитопровода (6 где катушка +9 у с коротким керном, 9 где катушка +11 с длинным керном). Скоро заменю подвесы и померю динамики.
Может цепь от 75гдн?
«Разная длина керна (46 и 59) и разная толщина “шайб” магнитопровода …»
В магнитных системах (МС) от динамиков типа 75ГДН-1, 75ГДН-3 и 50ГДН-3 установлено по два магнитных кольца К134-57-12 марки 25БА170 (диаметром d134мм и толщиной 12мм).
У динамика 75ГДН-1 или 75ГДН-3 – передний фланец толщиной соответственно 9,8 и 9,6мм;
и керн длинный, выступает над передним фланцем чуть более 12…13,5мм;
высота намотки звуковой катушки 22мм.
Наличие удлинённого керна позволяет установить дополнительное (третье) магнитное кольцо d134х12мм, включённое в магнитную цепь, и, тем самым, усилить МС, вот так:
https://disk.yandex.ru/i/HXHKsLcj7LiRTQ
У динамика 50ГДН-3 – передний фланец относительно тонкий, около 6мм;
керн укороченный, выступает над фланцем на 5…6мм;
высота намотки звуковой катушки 17мм.
Возможна переделка МС от 50-ки “под 75-ку” – для этого нужно заменить тонкий передний фланец (6мм) на толстый (9,6…9,8мм);
однако из-за короткого керна – невозможно установить третье магнитное кольцо.
Собрал динамики и измерил. Метод добавочной массы. Делал замеры добавляя и 20, и 30 грамм(чтобы понять, есть ли разница – ее почти нет).
Сопротивление пост. тока одинаковое 3.2 Ом, Диаметр эффективный я принял 212мм.
Динамик с длинным керном и более толстыми шайбами магнитопровода
Полная добротность 0.207
механическая 2,975
резонанс 17 Гц
Объем 296 л
Чутье 90,5
Масса подвижки 52 гр
Динамик с коротким керном
Полная добротность 0.261
механическая 3,87
резонанс 24 Гц
Объем 196 л
Чутье 91,95
Масса подвижки 40 гр
Промоделировал, оба динамика нормально подходят в корпус 25ас-033, куда их и планировал создатель. Объема корпуса хватает, ГВЗ хорошее (это немаловажно).
День добрый,Евгений! Меня тоже немало интересовал данный вопрос,хоть и занимаюсь акустикой более 40ка лет(ремонт,изготовление),но так и не нашел ни одного отличия ни внешне,ни внутренне,ни по весу диффузора,ни в катушках,ни в индукции звукового зазора… Ну абсолютно ничем. Все одинаково!!! Моя страничка здесь https://ldsound.info/a-yu/ если что заинтересует по АБСОЛЮТНО ЛЮБЫМ ДИНАМИКАМ,обращайтесь! всегда рад помочь
Здравствуйте! Можете подсказать, насколько сильно этот динамик отличается от 75ГДН? В принципе, основные различия понятны, это катушки разные, каркас катушек алюминий у 50ГДН и медь у 75ГДН, магнитная цепь чуть другая, но меня больше интересует масса подвижной системы, она одинаковая с 75ГДН или меньше? Также интересуют чувствительность и индукция в зазоре, здесь указано 87 дБ и 1.3 Тесла, а у 75ГДН 86 дБ и 0.87 Тесла. Очень странно, у 50ГДН индукция значительно выше и ширина зазора меньше, а чувствительность всего на 1 дБ больше…
Медный каркас ЗК у 75 ГДН?
Подвес много решает, здесь он легче и мягче. Диффузор думаю такой же. Магнитная система другая.
Да, у 75ГДН каркас катушки медный. На днях купил 2 динамика внешне очень похожие на 75ГДН, большой колпак, резиновый подвес, имеется отверстие в керне 15мм, никаких опознавательных знаков нет, а это оказались 50ГДН)), как определил – снял магнит, посмотрел на катушку и высоту керна – катушка на алюминиевом каркасе, высота намотки 17мм, высоту керна не измерил, но она значительно ниже, чем у 75ГДН, а так все совпадает, как написано в характеристиках на этой странице. То есть это такой 50ГДН. И ставились они походу в Электронику 25АС-227.
И ширина магнитного зазора на глаз меньше, чем у 75ГДН. Специально сравнил 2 магнита – от 75ГДН-1-4 Рижского завода и этого 50ГДН непонятного происхождения, но скорее всего это питерский “Ферроприбор”, который и производил Электронику 25АС-227.
Подскажите расстояние от “горлышка” диффузора до начала намотки катушки(старой совсем нет, не с чем сравнить) и длину гибких проводов
Благодарю! Меня данный вопрос заинтересовал довольно давно: мы с другом примерно в одно время купили я – 25ас-227, а он – 25ас-033. Нам даже дали паспорта от них, но у меня был паспорт от 25ас-027 “Электроника”, а у него – родной. И там обнаружилось, что при всех равных характеристиках НЧ-звена и одинаковом внешнем виде у него в паспорте головка 25гд-42, а у меня – 25гд-41, правда по факту в акустике стояли вообще плохо отремонтированные 75гдн-1-4, которые были заменены на родные 25гд-42.
Ещё интересный факт: у друга в паспорте 25ас-033 1986 года (год начала их производства) вообще представлена какая-то левая схема с фильтром СЧ 4-го порядка и 7-ю (Карл!) катушками, причём в качестве ВЧ-звена указана головка 10ГИ-1, а не 25гдв-1-8. Ни в одном паспорте от 25ас-033 разных годов выпуска или справочнике я больше этой схемы не видел. Возможно, это схема опытных образцов, а потом появились 25гдв-1-8 и схему упростили.
А схему с 7 катушками можно как то увидеть?Драк
Отправил схему Дмитрию для размещения в соответствующем разделе форума.
Прикрепил схему: https://ldsound.info/25-as-033-elektronika/
Спасибо Евгений!
Спасибо, оценим
То что у них сквозное отверстие в керне это так и должно быть?
Конечно.
Восстанавливаю такой динамик. Подскажите расстояние от “горлышка” диффузора до начала намотки катушки(старой совсем нет, не с чем сравнить) и длину гибких проводов
Отвечу на любые вопросы по динамикам и акустике в целом. Обращайтесь на почту,она указана вверху моей странички https://ldsound.info/a-yu/
а какая разница ??чем они отличаются от 50 ГДН-3-30 (25 ГД-42)????
Уже обсуждалось выше – практически ничем…
Добрый вечер. Подскажите пожалуйста какой диаметр отверстия в керне? Спасибо.
Диаметр керна 50,7мм,наружный зазора 52,45мм.
А отверстия есть возможно измерить? По памяти там около 12-15 мм.
Диаметр провода указан неверно
Какой будет верным?
Диаметр провода указан верно: 0,35мм, 44+43=87 витков,участок расположения намотки 18мм.
Не подскажите, я нашел такой динамик. Магнитная система немного в разборе. Как это обратно ровно приклеить? Я думал найти пластиковую трубу, подходящего диаметра, вставить в зазор и надеть крышку магнитной системы. Тем самым она ровно будет стоять и приклеится, но надежно ли так будет? И клей момент 88 подойдет для этого? И на нем нужно заменить катушку. Вроде как можно поставить от 75 гдн, но я думаю, что лучше будет родную поставить,верно?
“Я думал найти пластиковую трубу, подходящего диаметра, вставить в зазор и надеть крышку магнитной системы.”
Верно мыслите. Только трубу придется хорошо подогнать, чтобы зазор был равномерным. Клей лучше максимально сильный.
Я приклеил ее на 88 клей, сутки сохла, снял трубу( она была настолько туго забита, что пришлось двумя плоскогубцами тянуть ее). В итоге вышло вроде ровно, но на глаз есть перекос. старая катушка ходит нормально там. Но она повреждена сильно, поэтому думаю искать катушку на 50 гдн или можно и на 75 гдн ставить? Мне кажется, что так нельзя делать, но на 75 гдн найти ее куда проще.
Трубчатая оправка для склеевания деталей магнитной системы 50ГДН3 и 75ГДН имеет при длине 90мм,наружный диаметр 54,2мм,а внутренний 50,2 материал “капролон”(фото прилагаю).Клеить клеем БФ с предварительным удалением “старого” клея растворителем,сначала наносится “грунтовочный”слой БФ,после высыхания(а это сутки)повторное нанесение клея-и склеивание(выдержка сутки).Использование звуковой катушки от 75ГДН-нежелательно,она имеет большую длину 40мм против 33мм.

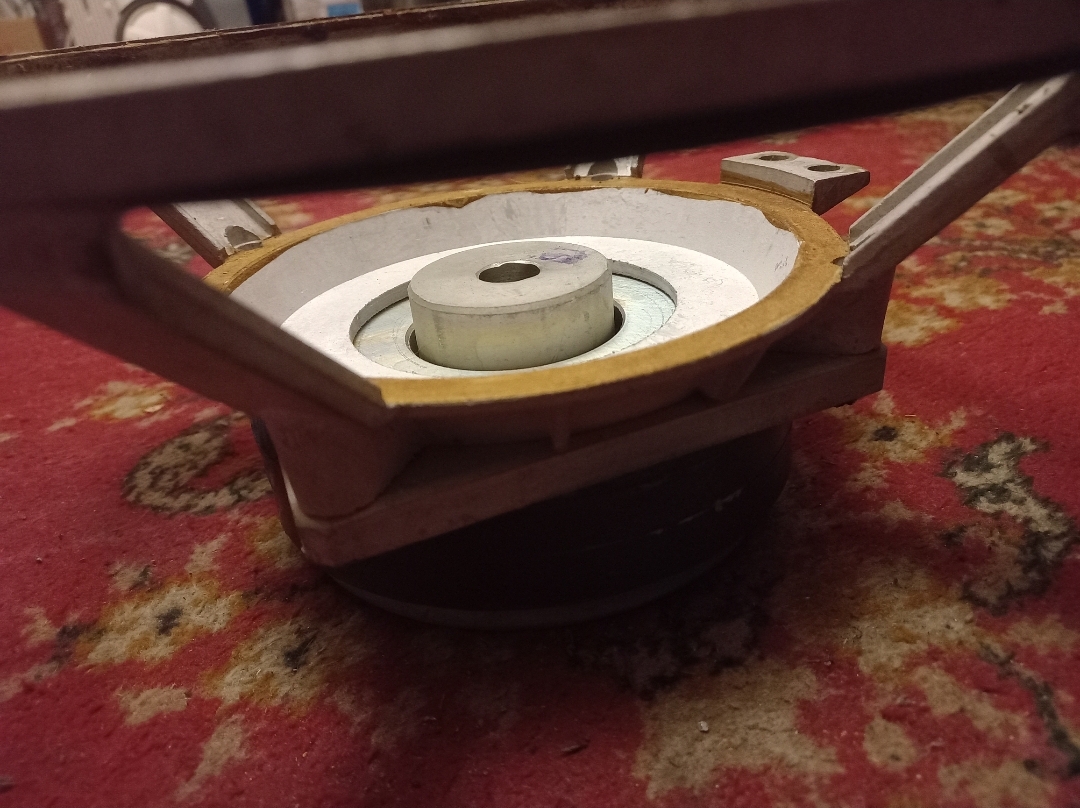

Фото оправки.
БФ имеет очень малый сухой остаток и клеить им МС нежелательно – отвалится при самом легком ударе. Здесь лучше подходит 88 либо “момент”. Возможно, Вы имели в виду БФ-19? Тогда спору нет.
На сайте “РемДинамик” имеются катушкизвуковые для 50ГДН.
Да я видел, но с этим сайтом не имел опыта покупки) поэтому нашел на авито
Удачно получилось, а у меня так ровно приклеить не получилось – не нашёл подходящей оправки. Уже магнит намазал бакситкой и при опускании шайбы по оправке шайба застряла в 5мм до магнита. Пришлось выкинуть
Евгений от 2018, на фотографиях разные корзины у динамиков и разные клеммы возможно этим и отличаются 25ГД-41 от 25ГД-42 или заводы разные
Не погу понять:! Диаметр провода как у75гдн 0355мм, но высота намотки 18мм, а у 75ки 22мм; как тогда получается, что у 75ки сопротивление не больше, а меньше?
По уточнённым данным диаметр провода(по меди у 25ГД41-42) 0,315мм,но при ремонте-перемотке бывало что использовали 0,35мм и витки умещали – работало.
Это не верно, кто-то всех запутал!
Диаметры проводов звуковой катушки у 50ГДН-3-4 и 75ГДН-3-4 не могут быть одинаковыми (по d0,355мм).
Проводом d0,355мм намотана катушка у 75ГДН-3-4 (и у 75ГДН-1-4), высота намотки 22 мм;
но у динамика 50ГДН-3-4 – катушка намотана проводом d0,31мм, высота намотки 18 мм.
А какой диаметр отверстия сквозного в керне?
Диаметр отверстия в керне у 50ГДН-3 (и у 75ГДН-3) равен 15 мм.
У магнитной системы от 100ГДН-3 с таким же диаметром керна – отверстие в керне равно около 20 мм (точнее, там отверстие не цилиндрическое, а ступенчатое с диаметрами 18 мм и 21 мм).
