Изготовитель: МЗТБ «Янтарь», г. Москва, с 1984 года 35 АС-216 “Орбита”
Технические характеристики 35 АС-016:
3-х полосная напольная АС с фазоинвертором
Диапазон воспроизводимых частот: 25 (-18 дБ) – 25000 Гц
Неравномерность АЧХ в диапазоне 100 – 8000 Гц: ±4 дБ
Уровень характеристической чувствительности: 85 дБ
Характеристическая чувствительность: 0,356 Па/√Вт
Рекомендуемая мощность усилителя: 20 – 90 Вт
Гармонические искажения при уровне 90 дБ на частотах:
250 – 1000 Гц: 2%
1000 – 2000 Гц: 1,5%
2000 – 6300 Гц: 1%
Номинальное электрическое сопротивление: 4 Ом
Минимальное значение импеданса: 3,5 Ом
Предельная шумовая мощность: 90 Вт
Используемые динамики:
НЧ: 75 ГДН-1-4
СЧ: 20 ГДС-1-8
ВЧ: 6 ГДВ-6-16
Внешние размеры (ВхШхГ): 670х370х272 мм
Внешние размеры по корпусу (ВхШхГ): 650х370х265 мм
Вес: 23,5 кг
Описание 35 АС-016:
Корпус АС выполнен в виде прямоугольного неразборного ящика из древесностружечной плиты толщиной 16 мм. Лицевая панель с целью увеличения ее жесткости изготовлена из комбинации многослойной фанеры и древесностружечной плиты, общая толщина 22 мм. Весь корпус отделан синтетической пленкой темно-серого цвета. В конструкции корпуса предусмотрены элементы, увеличивающие его жесткость и снижающие амплитуды колебаний стенок.
В акустической системе 35АС-016 использован набор головок, аналогичный набору, применяемому в 35АС-012 «S-90») — 75ГДН-1-4, 20ГДС-1-8, 6ГДВ-6-16. Головки выпускаются ПО «Радиотехника», г. Рига. Головки, входящие в состав АС, обрамлены каждая декоративными чернеными накладками, изготовленными штамповкой из алюминиевого листа, с четырьмя крепежными отверстиями; каждая головка спереди защищена металлической перфорированной сеткой. Головка СЧ с внутренней стороны изолирована от общего объема корпуса специальным пластмассовым кожухом.

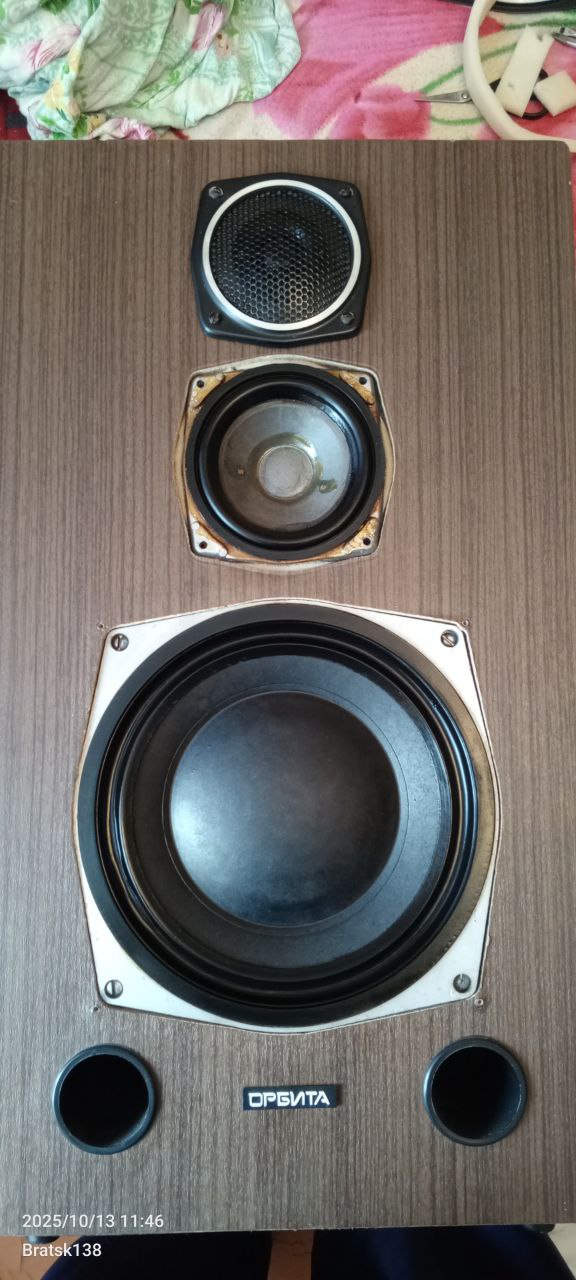

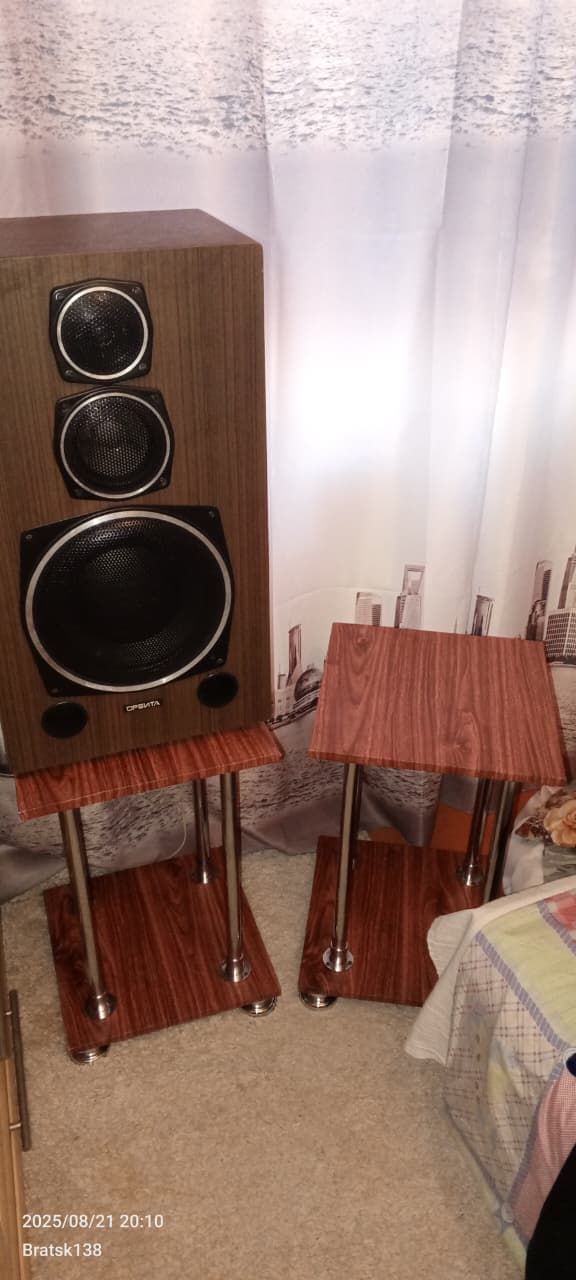

Головки НЧ, СЧ и ВЧ расположены на лицевой панели вдоль вертикальной оси симметрии одна над другой. На лицевой панели в нижней части имеются два отверстия, которые являются выходными отверстиями фазоинвертора. Диаметр отверстия 50 мм, длина каждой трубы фазоинвертора 180 мм, что обеспечивает настройку фазоинвертора на частоту около 30 Гц. На лицевой панели также укреплены: шильдик (в нижней части панели) с торговым наименованием системы, а в углах панели — пластмассовые втулки, служащие для крепления декоративной рамки с тканью.
Внутри корпуса, на специальном шасси, находятся электрические фильтры, обеспечивающие электрическое разделение полос АС на низко-, средне- и высокочастотную. Принципиальная электрическая схема фильтров идентичная схеме фильтров 35АС-012. Для поглощения энергии стоячих волн, возникающих в АС, внутри корпуса закреплен звукопоглощающий материал.

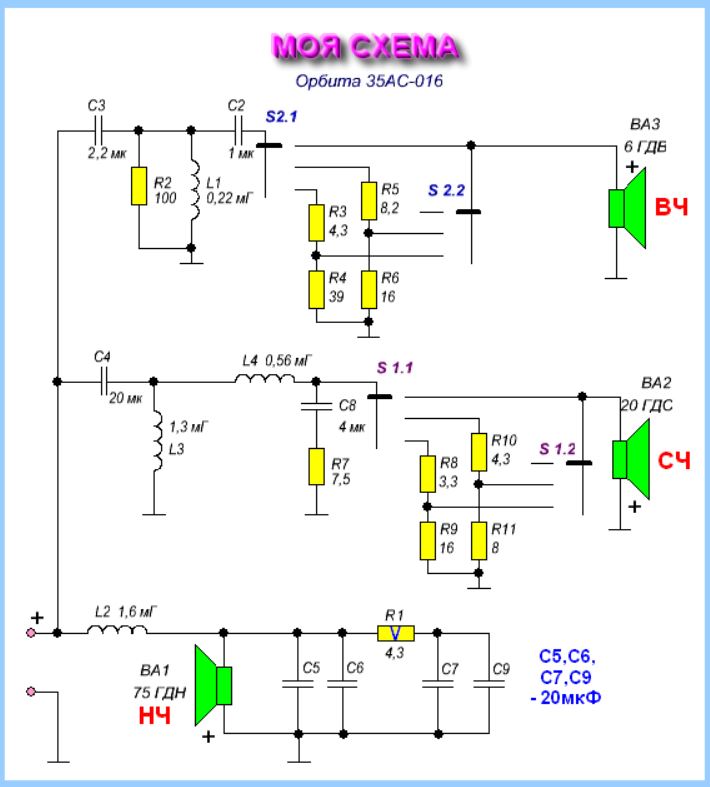

Электрический фильтр 35 АС-016 без разъемов:
На задней стенке корпуса 35 АС-016 расположены ручки регуляторов уровня звукового давления в средне- и высокочастотной полосах. В нижней части задней стенки находятся шильдик с названием АС и основными техническими характеристиками, а также специальные клеммы для подключения соединительного кабеля.
Отдельные фото прислал eleonacoustic
Добрый день, у меня 35 АС-216 “Орбита” в закрытом корпусе, может кто подскажет какое количество наполнителя должно быть внутри. Нигде не могу найти информации. Буду очень благодарен!
Там две ватные “колбасы”.
Всем привет! Может кто помочь, подсказать, куда подпаивать на этом фильтре (без регуляторов СЧ ВЧ) Динамики ВЧ СЧ НЧ? В схеме не могу разобраться
Размер корпусов 650х370х265 мм.
При производстве на декоративной плёнке экономили. Похоже плёнка была длиной 2 метра
В моих колонках тоже так сделано, при чем края прибиты степлером(удивлялся куда кусок пленки делся?)
Размеры по корпусу?
Да, ещё один человек измерил пишет размер корпусов 667х367х267 мм. Меня интересовала указанная в справочнике глубина это габарит вместе с выступающими частями (динамиками, сетками, разъёмами) или это чистый размер корпуса.
Измерил свою 35АС-016-1. Результат, как выше был приведен 650х370х265 мм. Ну а не смыкание пленки внизу всего лишь 10 мм.
купил в прошлом году 35ас016. В этом разобрал. От фильтров в шоке! Тонкие провода,ну, да ладно… Катушки намотаны внавал,без всякого “виток к витку”, намотаны без натяга, проволока болтается на корпусах. Перематывать однозначно!
Не стоит удивляться – это обычная русско-советская производственная традиция. У меня 2 пары 25 AC-2 «Вега» с заводскими катушками НЧ 0,8, 1,0, 1,3 и 1,4 мГн. 0,8 мГн из провода ~1,12 мм, остальные ~0,9 мм. Импеданс также +/- 33%, как принято в России.
Однако пара 10mac1 1972 года имели идеально намотанные катушки – обе 0,56 мГн/0,4 Ом.
Это Вам “повезло”… Но если акустика собиралась на заводах, где она не была основной продукцией, качество сборки и намотки было существенно выше. Да и на БРЗ/Радиотехнике качество сборки было лотереей – попадались и очень хорошо собранные образчики и коряво собранные…
А вот после 91 года – почти везде качество стало “швах”… Начиная от материалов корпусов…
У меня были, там внавал не было.
здрасти всем подскажите пожалуйста на фото корпуса колонок без фи.??разве такие орбиты были без фазика или это закрытый ящик.подскажите пожалуйста
Ответ от Николая за 02.01.2023 на 00:32
Добрый день, у меня 35 АС-216 “Орбита” в закрытом корпусе…Как видите была версия таких АС.
С ума сойти! Зачем весь этот “огород” в фильтрах ранних версий? И на сколько оправданно лепить 100мкФ в параллель НЧ динамику? С такой емкостью и усилитель можно до инфаркта довести…

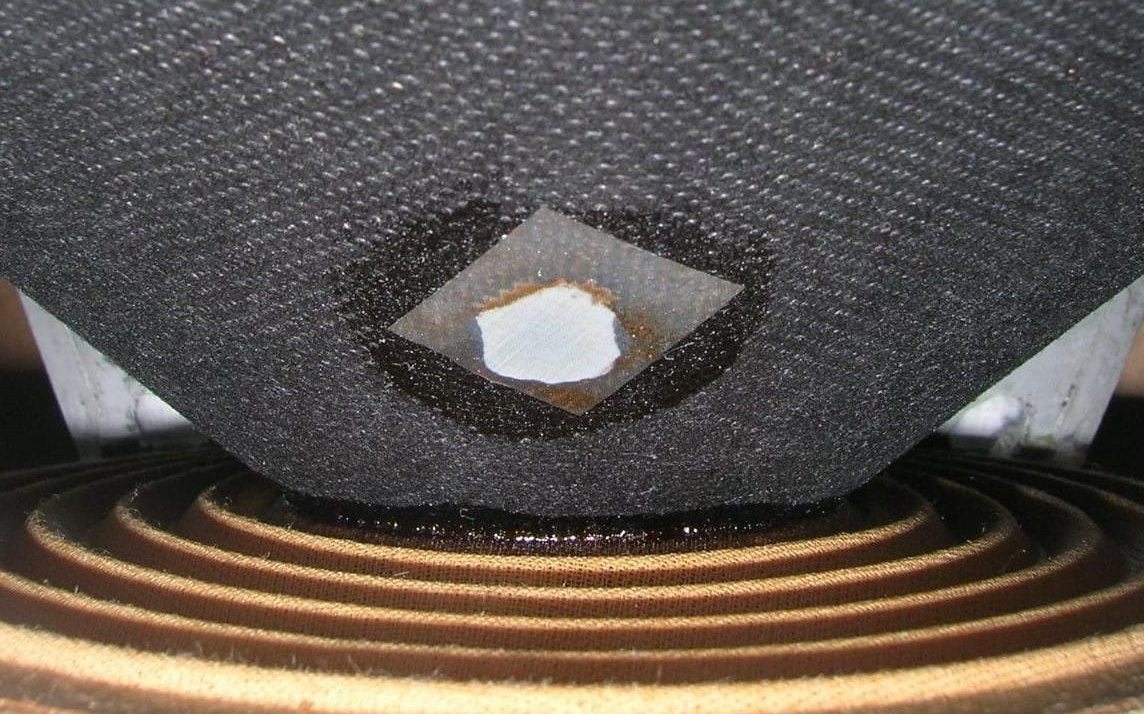

Образующая форма диффузора всей линейки 30 ГД-75 ГДН имеет провал в районе 300 Гц, что бы его убрать не переделывая диффузор поставили большой колпак, и получили под колпаком резонанс, дабы его исключить ставили большую емкость конденсаторов.
Как-то сложно. Обычный фильтр Чебышева.
Потрудитесь нарисовать от руки, какой должна быть “правильная форма”. А то интригами своими уже порядком поднадоели.

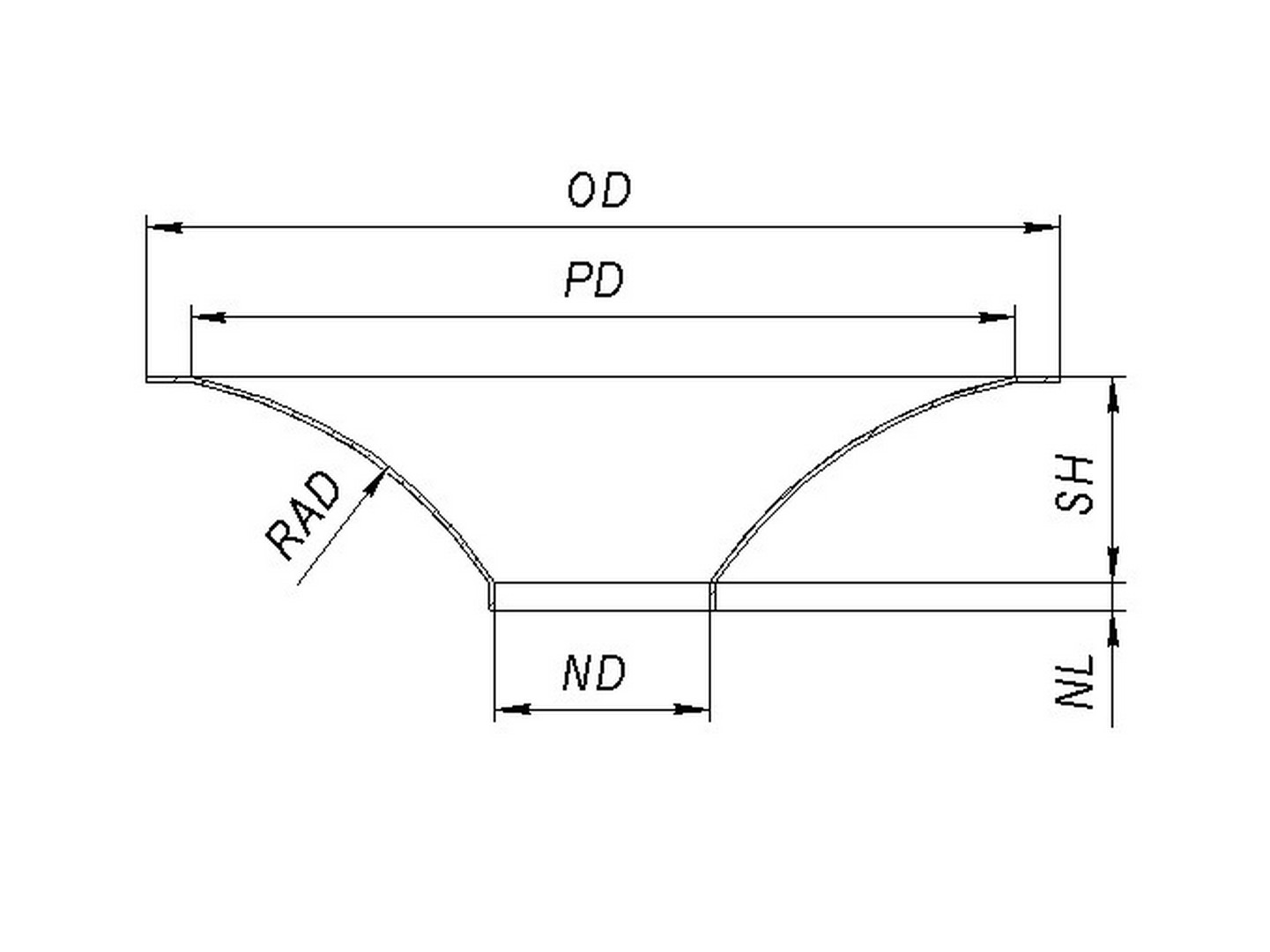

Вот к примеру вот такой рисунок, вам это что то даст, что все кинутся делать пресс форму, месить целлюлозу, это кто то умеет делать, вы своей писаниной порядком поднадоели.
игорь, правило пишет, на его чертеже классическая форма диффузора проверенная на миллионах ШП динамиках. Тогда загадка почему Керно сделал почти прямой конус, ведь было известно, что это худшая форма?
Да вы серьёзно? Это нч динамик, поршень. Как его форма влияет на ачх до 500-600 герц? Уже сотню раз обсуждали.
Поршень – да, но только на НЧ, а высшие гармоники всё равно есть и их приходится фильтровать такими дурными ёмкостями и колпаками.
Как гармоники конечного преобразователя – динамика, можно погасить фильтром? Сергей, ну вы же давно здесь, о чём вы?

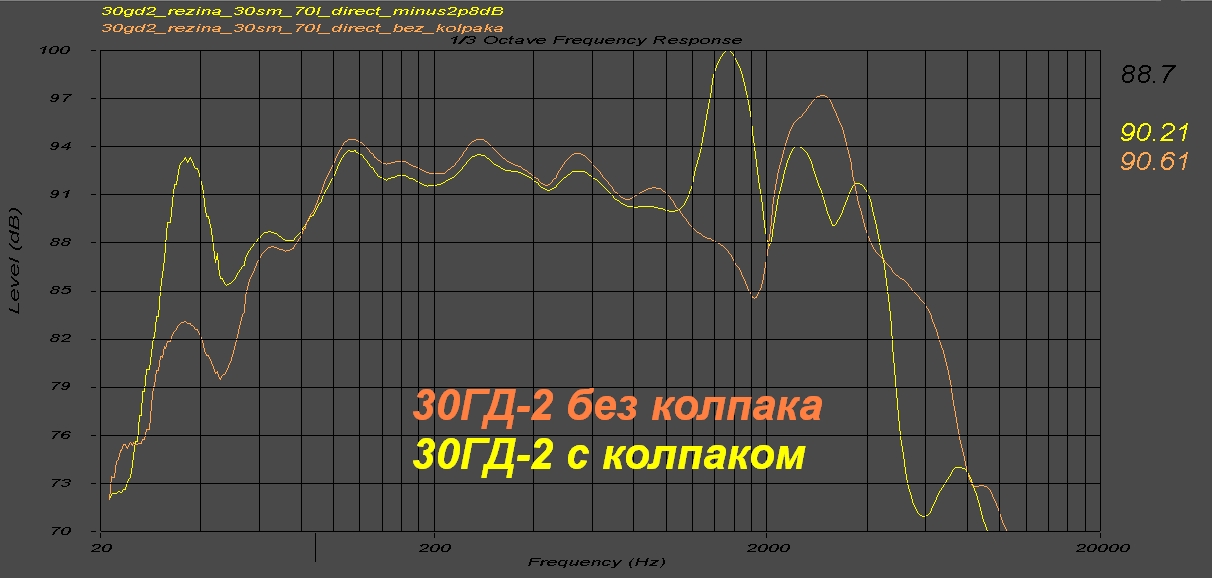

Поясню. В закрытом пространстве под колпаком 30ГД-2 появляются резонансы. Сейчас, посмотрел свои замеры по 30ГД-2 с резиновыми подвесами, возможно вы правы, Денис. А вот слова игоря, о провале на 300 Гц у меня не находят опытного подтверждения измерениями. Хорошо бы если игорь предоставил АЧХ динамиков с диффузорами по его чертежам. Возможно они более ровные с меньшими резонансами, в умных книжках было написано также. Сложно измерить истинную АЧХ без измерительного щита и БЭК, тут можно только гадать что является истинной причиной того или иного резонанса, колонка, комната, микрофон и т. д. Не с кем не спорю и ничего не утверждаю, просто логика.
АЧХ
Всё измерялось в конце 80х, естественно измерений не сохранилось, подвесы полу тор и S образный тоже дают провал, у акустики Электроника 150 АСАТ-002 удачный подвес “дельфин” у него нет провала в районе 200 гц,очень удачная образующая форма диффузора у 100 ГДН-3, она перешла от 50 ГД-3, во ВНИИРПА были примеры не удачных форм с провалами, чертёж я привёл для примера он не является каким либо примером правильной формы, если нужен правильный диффузор на 250 мм можно уменьшить диффузор от 100 ГДН-3, при разработке 75 АС-101 был применён такой вариант.

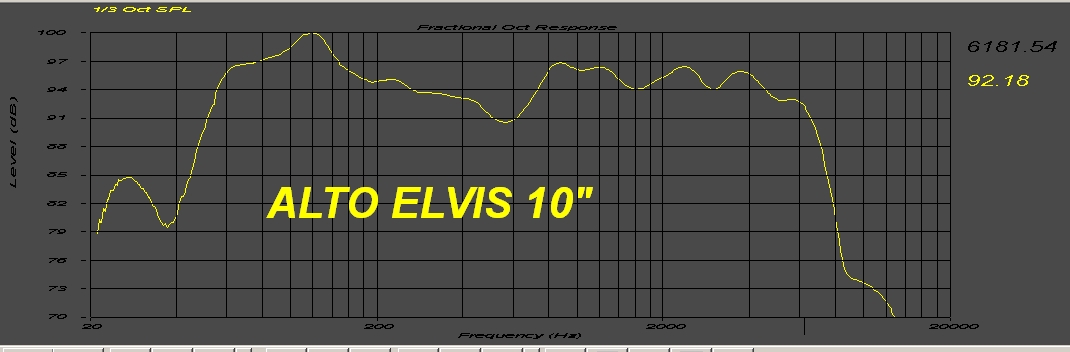

АЧХ динамика с диффузором подобной формы
… такой формы как на чертеже игоря. Диаметром 25 см.
Ну вот, что и требовалось доказать. Форма и материал диффузора влияет на непоршневых частотах.
Эти резонансы на частотах выше 1.5 кГц, приходится фильтровать большими ёмкостями, тем самым ухудшается звук. Лучше если конструкторы сразу бы сделали диффузор с минимальными резонансами, тогда и фильтровать ничего не пришлось бы. Такие динамики существуют. К тому же у них чувствительность выше, соответственно можно подводить меньшую мощность. Не требуют таких фильтров, а некоторые и СЧ динамиков. В серии s90 подобных же другая концепция, тут упор на получение низких частот в небольших габаритах квартиры. От 30ГД-2 бывшем 8ГД требовалась только резонансная частота в 25 Гц, всё остальное выше 500Гц отфильтровали, добавили 15ГД-11 бывший 6ГД-6 (НЧ динамик, с НЧ образующей диффузора) вписали АЧХ в допуски ГОСТа, а звука у это связки – нет. Добавили в 3ГД-2 большой магнит, но убрали гибкий подвес, резонанс стал близким к области рабочего диапазона, получили 10ГД-35. Все динамики форсированные версии предшественников, но лучше они не стали. Конечно это все знают, многим не нравится, но это часть истории звукотехники.
Слишком предвзято относитесь к динамикам. 75гдн отлично стыкуются с 20гдс1 фильтрами 1 порядка. Если 20гдс-4 – то и 6гдв-6 сшиваются.
Отличный слух. Звук великолепный. Попробуйте сами
Очень хорошо, тогда мы можем говорить на одном “языке”. Вы замечали, что основной энергетический диапазон в музыке это большая, малая и первая октава? А тут это воспроизводится одним НЧ динамиком? Почувствовали разницу работы головок с высокой и низкой чувствительностью как у этих трёхполосных? Что более музыкально и акустически верно?
За всё время никому не удалось получить от этого набора динамиков нормального звука, вам надо заявку подать в нобелевский комитет на премию.
Кертис, Армстронг и Лансинг настаивают, что лучше один ШП-динамик, чем несколько хороших но дурных, по разным диапазонам.
Добавьте схему АС без регуляторов и переключателей на тыльной стороне корпусов. Прикрепил фото к сообщению. Схема из паспорта к АС. Дата производства АС июль 1991 год.
Еще раз загрузите, я добавлю.
