“150АС-007 Лорта” – это трёхполосная напольная акустическая система с фазоинвертором предназначена для качественного воспроизведения музыки и речи в компактных стационарных условиях. Модели 25АС-027 «Амфитон», 150АС-007 «Амфитон» и 150АС-007 «Лорта» идентичны по конструкции и внешнему виду. Различие заключается в шильдике: «25» означает 25 Вт номинальной мощности, «150» — 150 Вт кратковременной. Используются одинаковые динамики, поэтому при эксплуатации следует избегать превышения мощности, чтобы предотвратить повреждения. Изготовитель – ЛПО им. В.И. Ленина, г. Львов.
Характеристика 150АС-007 «Лорта»:
Диапазон воспроизводимых частот: 25 (-17 дБ) – 31500 Гц
Рекомендуемая мощность усилителя: 10 – 50 Вт
Неравномерность АЧХ в диапазоне 100 – 8000 Гц: ± 4 дБ
Чувствительность: 86 дБ
Характеристическая чувствительность: 0,4 Па/√Вт
Номинальное электрическое сопротивление: 4 Ом
Минимальное значение полного электрического сопротивления: 3,2 Ом
Предельная (паспортная) мощность: 50 Вт
Используемые громкоговорители:
НЧ: 50 ГДН-3
СЧ: 20 ГДС-3
ВЧ: 25 ГДВ-1
Частота раздела фильтров: 500 Гц и 3000 Гц
Размер (ВхШхГ): 600х320х270 мм
Масса: 25 кг
Описание 150 АС-007 «Лорта»
Корпус акустической системы выполнен в виде прочного прямоугольного ящика из древесностружечной плиты, покрытой шпоном ценных пород древесины. Толщина стенок составляет 18 мм, а лицевая панель, для повышения её жёсткости, изготовлена из плиты толщиной 38 мм. Такая конструкция обеспечивает прочность и минимизирует вибрации, улучшая акустические характеристики системы. Внутренний объем акустической системы составляет 41 литр. Для снижения резонансов и улучшения АЧХ на внутренних стенках корпуса закреплены звукопоглощающие маты из технической ваты, обтянутой марлей.
Акустическая система оснащена тремя типами динамиков: низкочастотным 50ГДН-3, среднечастотным 20ГДС-3 и высокочастотным изодинамическим 10ГИ-1. Динамики снабжены пластиковыми декоративными накладками: круглые — для НЧ и СЧ с четырьмя крепёжными точками, прямоугольная — для ВЧ, объединённая с фазоинверторным отверстием. Среднечастотный динамик дополнительно изолирован от общего объёма корпуса с помощью герметичного пластмассового купола.

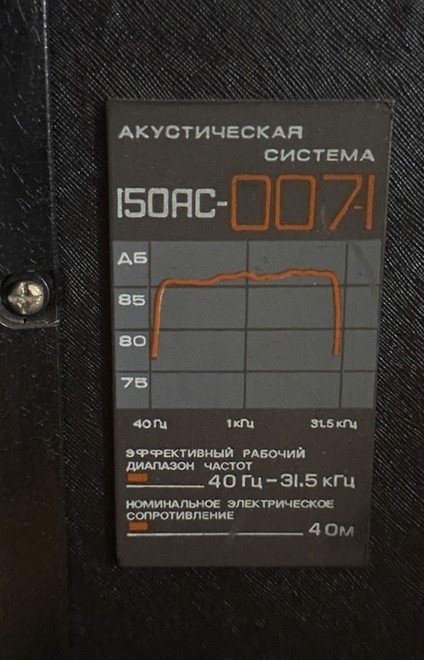

На передней панели размещён декоративный шильдик с названием модели и основными характеристиками. Для защиты динамиков от внешнего воздействия используется чернёная металлическая сетка. Фазоинвертор системы имеет диаметр 55 мм, длину 165 мм и настроен на частоту 25–30 Гц, что обеспечивает оптимальное воспроизведение низких частот.
Внутри корпуса установлены электрические фильтры на стальном шасси, обеспечивающие разделение частотных полос: 500 Гц между низко- и среднечастотной головками и 3000 Гц между средне- и высокочастотной. Такой подход гарантирует качественное воспроизведение звукового диапазона.
В конструкции фильтров используются резисторы типа С5-35В, конденсаторы МБГ0-2 и катушки индуктивности с «воздушными» сердечниками на пластмассовых каркасах. На задней панели корпуса предусмотрено отверстие для проводов с разъемом ОНЦ-ВИ-1-2/16-В. В комплект входит стальная подставка специальной формы, позволяющая изменять угол наклона акустической оси для оптимального звучания.
Значит у меня бракованные, 32 мм передняя стенка и 12 мм остальные.
12 мм это слишком тонко. В последних выпусках может уже экономили на всем чем можно.
Ага, 92 год. Кроме того фильтры — адский ад, совсем не по схеме, слева и справа разные, как будто паяла обезьяна. Полностью переделывал. Подставки никакой не было.
все лорты легче гдето 15-17 кг.и толщина стенок действительно 12.5мм.но позвуку лично мне больше нравятся чем амфитоны 027.бас мягче и нету визга в сч..
Скажите пожалуйста от усилителя jbl 75.4 будут работать или ето слишком много для колонок?
У этих АС номинальная мощность 25 Вт, в Вашем усилителе 260 Вт. Работать будет конечно, если слушать в пределах разумного. Но можно спалить АС, если все-таки переборщить с громкостью.
Подскажите,есть возможность взять по одной цене лорта 150Ас и Radiotehnika S-90 какие выбрать?
Это Лорта (они же Амфитон) или С-90 – вопрос на который не существует объективного ответа, т.к. есть большая армия поклонников акустики сериис90 и не менее большая армия поклонников акустики Амфитон(Лорта)
Если с90 не Брянские, то с подвесами заботы у вас не будет – они из резины и практически вечные (если их не протирали керосином в совковые времена)
Если с90 родом из Брянска, то с подвесами у них такие же проблемы как и у Амфитонов (Лорты) – они из ППУ и целыми до наших дней доживают единицы, а их замена на новые потребует дополнительных затрат ( к примеру я меняю 2сч+2нч+стоимость подвесов за 2300 руб)
Но зато поменяете и забудете о них лет на 10-15, а звучание у ППУ лучше чем у резины (говорю как поклонник Амфитонов 🙂 )
К тому же про Лорту 150ас-007 (Амфитон 25ас-027) могу сказать, что они являются самыми “басовитыми” из всей Амфитоновской акустики.
Так же Лорта является намного более редкой акустикой, чем с-90 и продать её потом будет проще.
Как то так :-)))
Спасибо за совет
Были у меня Амфитоны звук очень нравился , сочный верх и хороший низ ,но нужны колонки 8 ОМ ,продал ,купил s-90b ,нужно с 90 ещё повозится , но пока звук 90-х меня не впечатлил ,посмотрим , похоже буду желеть о продаже.
А полярность и работоспособность этой АС можно проверять батарейкой или кроной какой то? До этого были просто колонки и от муз центра напрямую к ним провод шёл, а тут схема, фильтров столько, может что то так спалить можно постоянным током? Спасибо
Батарейкой только НЧ динамик сможете проверить через фильтр. СЧ и ВЧ не получится, там конденсаторы не пропустят. В схеме ничего не спалите.
Когда проверял батарейкой, вч тоже издавал звук, про сч не знаю, потому что припаять ещё нужно… наверное конденсаторы не успевали зарядиться что бы перестать пропускать постоянку, или что, не понимаю)))
Да трехполосные колонки проверяются батарейкой полтора вольта.Только НЧ динамик у Вас диффузор сместится при подключении и так застынет пока ток идёт,а в сч и вч динамиках будет только один щелчок и потому проверять нужно постоянно подключить один провод от батарейки на контакт колонки,а вторым проводом то касаться второго контакта колонки,то убирать его и так много раз и поймёте тогда если щелчки идут изо всех динамиков и нормальные,то все динамики рабочие,а в ином случае есть неисправность в динамиках или фильтре.
И что, на фазоинверторе и ВЧ динамике должна быть какая то сетка защитная? на каких то есть такое, а на каких то просто только эта блистяшка, через фазоинвертор вату видно)))
С завода стоит-мелкая металлическая.
Уважаемые знатоки, а зачем пишется сзади на колонках “правая или левая” что, от того как их поставишь звучание будет разное?) То есть если я хочу правую слева поставить потому что провод дольше и вообще мне так больше нравиться, или на усилитель в левый канал подключить, то я в звучании проиграю?) Спасибо!
Если речь идет о данных АС, то на последнем фото можно увидеть, что расположение динамиков зеркальное. Если не ошибаюсь ВЧ должны быть крайними. По этому и пишут где какая.
То есть, если буду стоять вч к друг-другу, звучать будут хуже?
Стереопанорама по идее может быть похуже, так как в данных АС, если не ошибаюсь, ВЧ-головка работает с 3-х кГц.
Уважаемые знатоки, а есть ли разница для этой схемы, через какой провод подавать “+” а через какой “-“?
Кроме естественно того, что динамики будут работать в противофазе… А сами фильтра все будут работать как нужно и подавать на каждый динамик именно его частотный диапазон?
Плюс и минус не имеют разницы при условии, что обе АС подключаются одинаково. На выходе переменное напряжение, как в розетке ситуация, нет плюса и минуса. Плюс и минус обозначаются для того, что бы не перепутать подключение пары АС к усилителю.
взял себе недавно, восстановил корпуса в основном ибо рассохлись, диффузоры переклеил прошлый владелец, рубают классно, ВЧ интересный) только неизвестно зачем кусочек ткани в фазоинверторе причепили.. или то с завода или причуды владельца… работает норм, не бубнит не свистит, по звуку ничего не даёт понять что это система с фазоинвертором… Крч классика рулит, нафиг те супер навороченные новинки которые нифига не играют но стоят по касаре баксов, если можно взять такое вот чудо за полторушку и довести до ума или за 2-3к в идеальном состоянии и получать удовольствие не только одному но и предоставлять его соседям в радиусе 2-3 этажей или квартир =3
Марля там, чтобы свиста не было, это норма, так как площадь ФИ мала по расчету.
спасибо, буду знать)
Ребята, профи и гуру. Есть две с виду одинаковые Колонки Амфитон. В одной – фильтр по классической схеме с 3 катушками, а во второй 1993 года – 2 катушки, меньше кондеев и т.д. По идее частоты раздела одни и те же, но на мой слух – одна звучит с кричащей серединой, а вторая (где фильтр попроще) середина рупором не отдаёт. Вопрос – я гоню или так и есть и нужно собрать второй фильтр по аналогии?
У меня было 3 катушки. С 2 не видел.
http://forum.vegalab.ru/attachment.php?attachmentid=156493&d=1337607360
Вот пример схемы. Доработка 90х. Из схемы выкинули «лишние» индуктивности и ёмкости, добавили резисторы по 1.8 Ом на каждое плечё СЧ и НЧ. Быть может в этом дело?

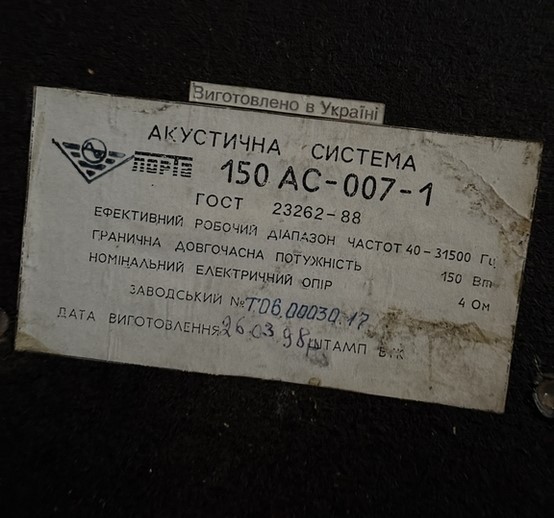

ЛОРТА 007-1
Спасибо. 98 год. Кстати на 10ГИ-1 именно такой рассеиватель выравнивает АЧХ и хоть как-то убирает завал по высоким частотам.
Такие модели были под названием 25 АС-027М «Амфитон»: https://ldsound.info/25-as-027m-amfiton/
