Изготовитель: ПО «Вега», г. Бердск.
Назначение и область применения: для высококачественного воспроизведения музыкальных и речевых программ в стационарных бытовых условиях. Рекомендуемая мощность высококачественного бытового усилителя 20 – 25 Вт. Акустическая система аналогична 15АС-110, за исключением разных годов выпусков. Так внешне копия 25АС-101.
Характеристики
Конструкция

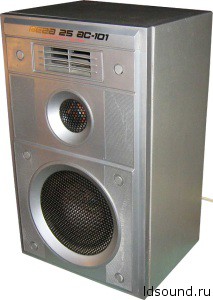

Корпус АС выполнен в виде прямоугольно неразборного ящика, фанерованного шпоном ценных пород дерева. Лицевая панель закрыта декоративной пластмассовой накладкой, служащей одновременно декоративным обрамлением для головок НЧ и ВЧ громкоговорителя.

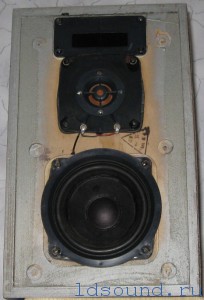

Головки установлены на лицевой панели АС вдоль центральной вертикальной оси симметрии. Все головки закрыты защитными сетками. В верхней части лицевой панели крепится декоративный шильдик с названием АС; под шильдиком имеется отверстие – выход фазоинвертора, закрытое декоративной решеткой. Размеры фазоинвертора: диаметр 42 мм, длинна 190 мм. Частота настройки – 45 Гц. Клеммы для подключения находятся на задней стенке.
Внутренний объем АС – 8,5 л. Для уменьшения влияния на АЧХ звукового давления и качество звучания АС резонансов внутреннего объема корпуса, он заполнен звукопоглотителем.
Внутри корпуса на фанерной доске смонтированы электрические фильтры, обеспечивающие электрические разделение полос АС.
Добрый день. А это правильная схема фильтра? Просто от 4 Омной Веги он отличается только увеличиной катушкой индуктивности на 25гдн и сопротивление поменяли местами. Просто хочу из 4 Омной сделать 8 Омную,соответственно 25гдн буду ставить на 8 Ом
Резистор еще другой. Читал, что их возможно и не было.
И почему они ни где не встречаются,ни эта,ни 15ас 110 ?
Добрый день,а если поставить в место 16 Ом,купол на 25 Ом на 10гдш 2,что-то нужно изменить в фильтре? Если я правильно понял,то катушку индуктивности нужно домотать,а на сколько?
Все нужно изменить. это новая АС считайте.
Виталик, у 4 омной НЧ 25 ГДН-3-4, а здесь 25 ГДН-3-8
а почему у этой и 25 АС-101 «Вега» при изменении динамиков с 8 Ом на 4 Ома не меняются конденсаторы? меняется только катушка индуктивности и резисторы местами и все?
Получается что конденсатор тоже нужно в двое уменьшать?
Просчитайте это дело по статье или в программе JBL SS.
Какая частота раздела у неё?
Если не ошибаюсь, то 5000 Гц.
