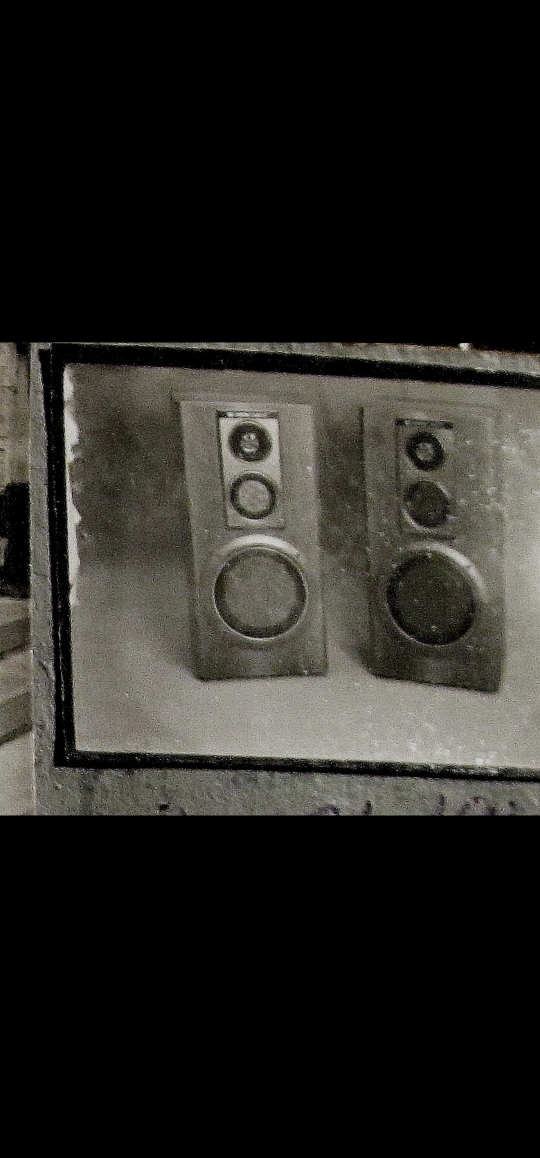

Полное название громкоговорителя 15ГДН-4-8-40, что обозначает 4 модель в серии мощностью 15 Вт, сопротивлением 8 Ом и частотой резонанса – 40 Гц. Разработан 15ГДН-4 в ВНИИРПА. Устанавливался в 2-х полосную акустическую систему 15АС-216 Орбита в качестве НЧ звена. Представляет коллекционный интерес и встречается крайне редко, как и сама АС.
Характеристики 15 ГДН-4-8:
Диапазон частот: 40 – 4000 Гц
Чувствительность: 89 дБ
Сопротивление: 8 Ом
Паспортная мощность: 15 Вт
Основной резонанс: 40 Гц
Размеры: 200х200 мм

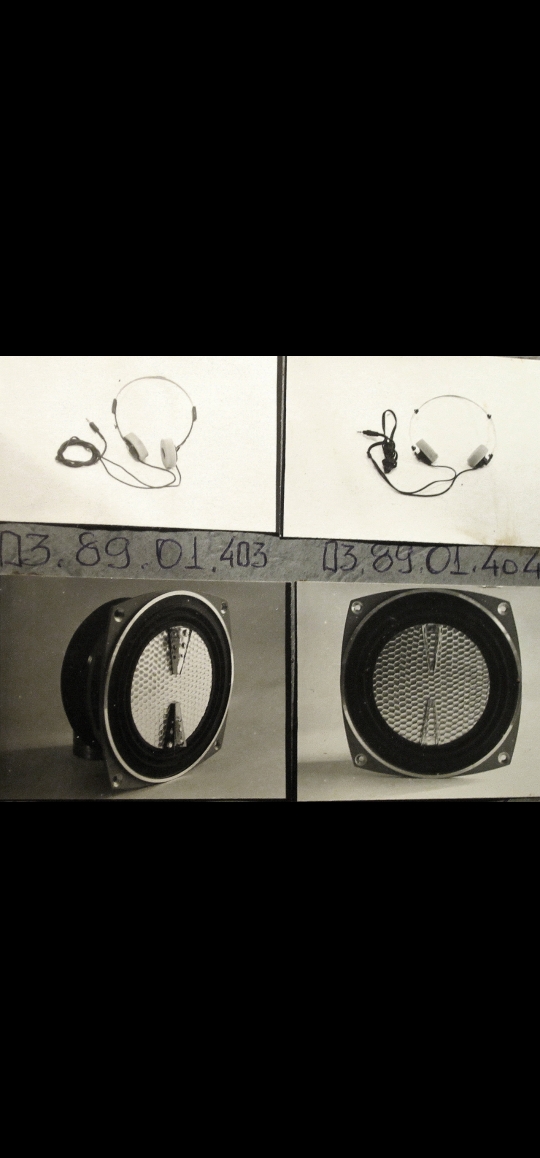

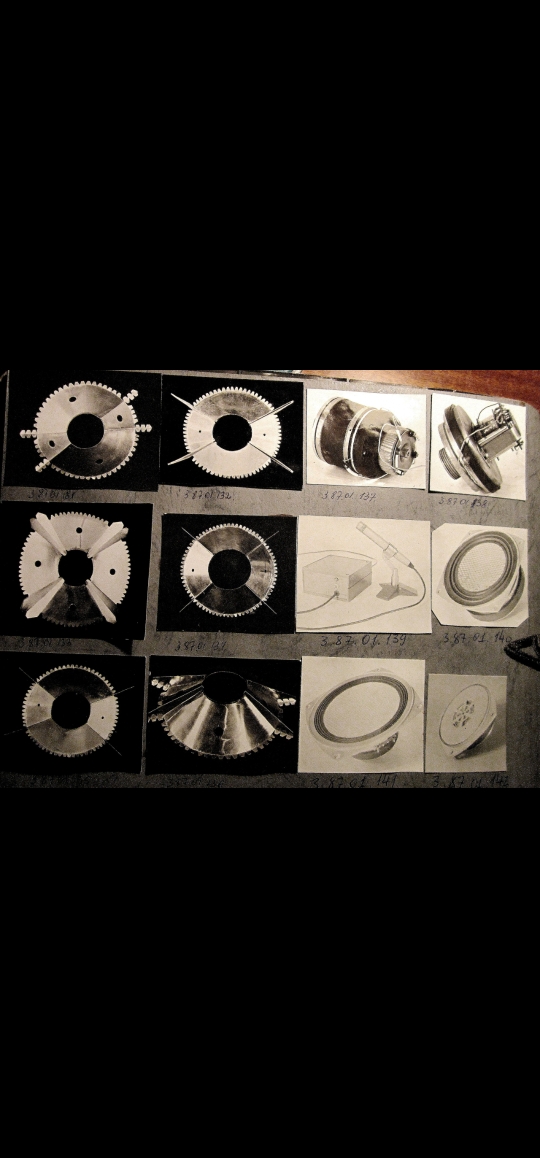

Рама у громкоговорителя алюминиевая, литая. Подвижная система выполнена с применением качественных материалов. Подвес изготовлен из эластичной резины, что обеспечивает хорошую линейность хода и долговечность. Центрирующая шайба — из пропитанной ткани, удерживает катушку строго в центре и предотвращает перекосы. Диффузор состоит из двух элементов – сотового диска и соединительного конуса, который объединяет диффузор со звуковой катушкой.
Магнитная система имеет кольцевой ферритовый магнит размером 110х16 мм. Верхний и нижний 100х7 мм.
По фото можно предположить, что диаметр керна 32 мм, но вполне возможно что 32 мм это только запресовка в нижний фланец.
Тема на форуме. Автор фото – Игорь.
