100 ГДН-3-8 (75 ГД-1)

Низкочастотный электродинамический громкоговоритель изготавливался на ПО «Красный Луч» (Кливер), в г. Красный Луч.

 100 ГДН-3-8 (75 ГД-1)

Технические характеристики 100ГДН-3-8:

Диапазон частот: 25 – 1250 Гц
Чувствительность: 90 дБ
Номинальная мощность: 75 Вт
Паспортная (шумовая) мощность: 100 Вт
Сопротивление: 8 Ом
Частота резонанса: 25 Гц (±5 Гц)
Эквивалентный объем: 200 л (±50 л)
Полная добротность: 0,35 (±0,1)
Размеры: Ø315х190 мм
Вес: 6,5 кг

100 ГДН-3-8 (75 ГД-1)

Конструкция 100ГДН-3:

Головка электродинамического типа, низкочастотная, круглая, с не экранированной магнитной цепью. Корзина изготовлена методом литья под давлением из алюминиевого сплава.

100 ГДН-3-8 (75 ГД-1)

100 ГДН-3-8 (75 ГД-1) 100 ГДН-3-8 (75 ГД-1) 100 ГДН-3-8 (75 ГД-1)

Магнитная цепь состоит из 3 кольцевых ферритовых магнитов марки М25БА-170-3К, размером 134х57х12 мм. Керн диаметром 49,6 мм.

100 ГДН-3-8 (75 ГД-1)

 100 ГДН-3-8 (75 ГД-1)100 ГДН-3-8 (75 ГД-1) 100 ГДН-3-8 (75 ГД-1)

Подвижная система 100ГДН-3:

  1. Звуковая катушка выполнена из медной фольги намотанная медным проводом.
  2. Диффузор из бумажной массы.
  3. Подвес S-образной формы из резины или пены, подклеиваемый к внешнему краю диффузора.
  4. Центрирующая шайба из ткани с пропиткой.
  5. Колпачок сферической формы из бумаги.

100 ГДН-3-8 (75 ГД-1) 100 ГДН-3-8 (75 ГД-1)

100 ГДН-3-8 (75 ГД-1)

100 ГДН-3-8 (75 ГД-1)

Диффузор 100ГДН-3-8:

100 ГДН-3-8 (75 ГД-1)

100 ГДН-3-8 (75 ГД-1)

Тема на форуме

249 комментариев: 100 ГДН-3-8 (75 ГД-1)

  1. Сергій пишет:

    Доброго вечора всім. Звиртаюсь до знаючих людей. Купив б\у 100гдн а вньом сточиний на токарном станку керн. Як це впливпє на параметри ТС.????? Я так розумію що МС можна викинуть?????.

    • ldsound пишет:

      Здравствуйте. Точно не скажу, но вроде на индукцию, BL.

      • Сергій пишет:

        Керн дожен виступать на 6 мм від верхньго влянца а його сточили тоість у коротили на 6мм якийсь умнік ушатав дінамік.

        • Евгений пишет:

          Это можно только выбросить… Керн у них высупае над зазором для более плавного спада магнитного поля при выходе катушки из зазора. Если керн укорочен, при значительных смещениях катушки будет больше нелинейных искажений, так как поле при выходе катушки из зазора будет падать резко

        • Станислав Атанасов пишет:

          сегодня мне пришлось восстанавливать свой 100гдн-3-8, и когда я измерил катушки, я был поражен тем, что высота катушки 40 мм, а обмотки 18 мм! на сайтах большинство катушек 45мм и обмоток 25мм это нормально и почему возникают эти различия?

    • Евгений пишет:

      А что в нём стоили? Если диаметр – то упадёт BL, если длину – будут бОльшие искажения при работе с большим ходом, нежели у заводской головки

      • Сергій пишет:

        Укоротили на 6мм керн умніки якісь. Думають шо вони умніші від тих хто його розработав. Типер МС нада шукать нормальну а бо керн.

        • Евгений пишет:

          Ну да… Поищите горелую головку и возьмите с неё керн с задним фланцем…

          • Сергій пишет:

            А з 75гдн-3 керн по дліні не підийде??? Або з 75гдн кобольтовоі МС там керн дліний .

            • Чалов Денис пишет:

              Увеличенный керн нужен не для “плавности магнитного поля”, а для того, чтобы индуктивность катушки не скакала при работе динамика, а это влияет на работу фильтров. То есть, если дин будет работать как саб, с активным фильтром, то пофиг. Другой вопрос: как этот керн сточили? Если с разбором магнита, то лучше сразу выкинуть.

              • Сергій пишет:

                Добрий вечір. Да. МС розбіралась . і ще порівнював з нормальним 100гдн 1990г. то по рамам є разниця немає проточки для подвеса і шайби . отвір у керні меншого діаметра на 4мм. Страний якийсь дінамік.

                • Александр пишет:

                  Выложите фото этого динамика , нестандартного . А керн можно у токаря заказать … Они сейчас в каждом гараже имеются .

  2. Сергей Гудков пишет:

    тут опять всё в кучу, перешёл по ссылке 100ГДН-3М-8 и оказался на странице со старым 100ГДН-3-8, а это не одно и тоже! У нового с буквой “М” в названии другая корзина, другой толщины бумага и другие параметры ТС. Вот новый:

  3. Сергій пишет:

    Звираюсь до заючих. Підкажіть якою жосткістю повина бути шайба у 100гдн.????? В продажі зараз Є як жосткі так і середньой-жосткості. Незнаю які потрібно ставить потрибую вашой помощи.

    • ldsound пишет:

      Если здесь не ответят, спросите на форуме https://ldsound.club/index.php
      Чем мягче, тем ниже резонанс, но так же и добротность с объемом поменяются.

      • Сергій пишет:

        Маю 2пари 100гдн. Підкажіть який внутрішній діаметр верхнього флянця??? Ато на 3 шт. 53мм. І на одному 52мм.

        • ldsound пишет:

          Могу ошибаться, но 52 мм будет лучше.

          • Сергій пишет:

            Може і так но котушку проблема найти там зазор дуже малий.

            • ldsound пишет:

              Керн 49,6 как в описании?

              • Сергій пишет:

                Верхній флянець . заводського стандарту 53мм.

              • Сергій пишет:

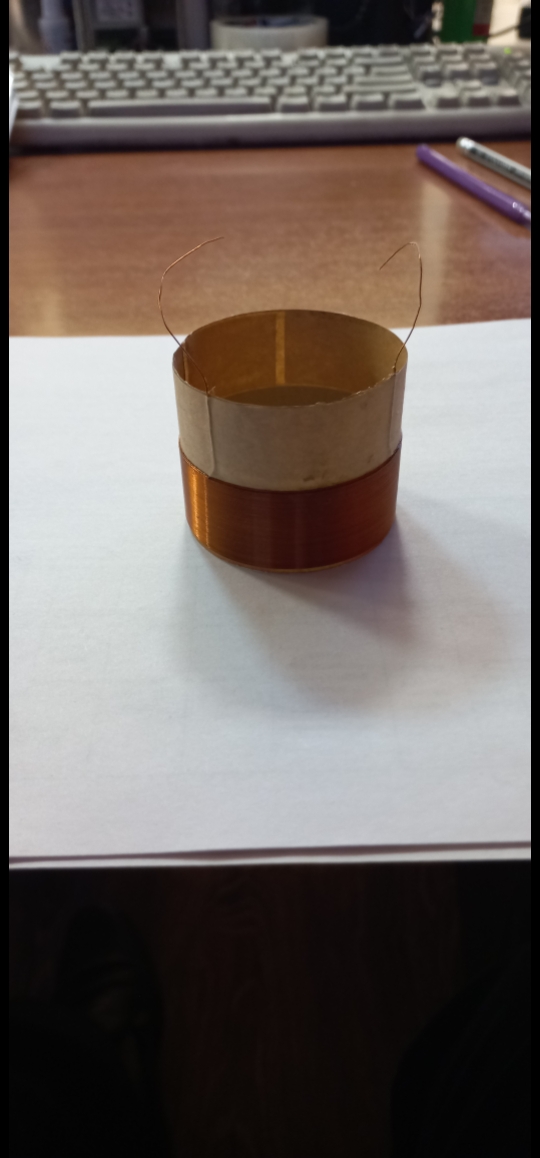

                Підкажіть будласка по котушкам на 100гдн-3. На яких буде кращий звук. Мідь, Алюміній, Бомага???

                • Игорь пишет:

                  Бумага, медь и алюминий демпфируют подвижную систему, бас будет затянутым, на бумаге звучит ярче,

                  • Сергій пишет:

                    Дякую значить поставлю бумагу,такі котушки під заказ будуть мотать. Бо ті що є зараз в продажі Не підходять по діаметру моі 100гдн. 1989 год. Зазор мінімальний. Після 91года внесли зміни в МС . увілічили діаметер верхнього флянця,на 5сотих мм. і в котушки теж були внесині зміни. А вже ті що 2000года. Взагалі катастрофа,верхні флянці з коаксоальних 100гдн. Маю таких пару. Буду продавать.

                    Обичний флянець товщина 9,5 мм. Але ще 8 отворів для кріпленя твітера. Фото я скину.
                    Доречі такі МС часто попадались на 100гдн-3-8.

                    • Игорь пишет:

                      Высота намотки 22 мм провод 0,28, фото фланцев от коаксиальных можно.
                      У оригинальных коаксиальных динамиков керн с верху имел сферу с отверстиями и пред камеру и у них была общая магнитная система.

              • Сергій пишет:

                Підкажіть будласка якщо поставити на 100гдн3 підвіс тканівий мягкий пропитан. Норм буде.

                • Олег пишет:

                  Тканівий буде міцніше,але дорожчий чим ппу по ремонту.

                  • Сергій пишет:

                    На ппу.слухав 100гдн. На мякій ризині теж. Цікаво який звук на ткані. Доречі на ризині мені дуще понравились НЧ ніж на ппу.

                    • ldsound пишет:

                      У него же родной резина и совсем не мягкий насколько знаю.
                      Ткань и ППУ дадут другие параметры, это уже експерименты.

  4. Сергей Гудков пишет:

    самоделка с Авито на 100ГДН и 20ГДС за 120 000

    • Сергій пишет:

      Товщина флянця 9мм. Внутрішній діаметер 53,6мм. Так стали робити після 91 г. А ті що до 91 г. Там флянці по 10мм. і внутрішній діаметер рівно 53мм.

  5. Сергій пишет:

    Підкажіть будласка яка товщина мідноі фольги на кутушках 100гдн3. Поміряти немає можливості. Буду вдячний.

  6. V@NTEY MELOMAN пишет:

    Доброго всем времени суток. Предлагаю на обзор еще один вариант 100гдн-3 1988гв.
    Их необычность заключается в отсутствии отливов (выступов-бугорков, кому как удобнее) на верхнем кольце корзины.

  7. V@NTEY MELOMAN пишет:

    Один уже с новым подвесом
