Изготовитель: ПО «Вега», г. Бердск
Назначение: для применения в выносных акустических системах высшей и первой группы сложности в качестве высокочастотного звена для работы в помещениях и на открытом воздухе.
Характеристики 10 ГДВ-2:
Диапазон частот: 5000 – 25000 Гц
Неравномерность АЧХ: 12 дБ
Чувствительность: 92 дБ
Рабочая мощность: 5 Вт
Коэффициент гармоник при рабочей мощности в диапазоне 6300–10000 Гц: 3%
Сопротивление: 16 Ом
Паспортная и долговременная мощность: 10 Вт
Кратковременная мощность: 20 Вт
Частота резонанса: 2800 Гц (±800 Гц)
Размеры: 100х100х35
Вес: 1 кг
Конструкция 10 ГДВ-2:
Головка электродинамического типа, высокочастотная, круглая, с неэкранированной магнитной цепью. Установочный фланец и акустическая линза изготовлены из пластмассы. В старых моделях 10 ГД-35, магнит закрыт алюминиевым кожухом.
Магнитная цепь 10 ГДВ-2:
- кольцевой ферритовый магнит марки М22РА220 размером К85х35х15 мм.
- керн диаметром 24,6 мм.
- верхний фланец с отверстием диаметром 26,6 мм.
- высота воздушного зазора 4 мм, его радиальная ширина 1 мм, индукция в зазоре 1 Тл.
10 ГД-35Б:
10 ГД-35-3000:
Подвижная система 10 ГДВ-2:
- звуковая катушка, намотанная проводом марки ПЭТВЛ-1 диаметром 0,08 мм, намотка двухслойная, в первом слое 23 витка, во втором – 22, высота намотки 2,5 мм, омическое сопротивление 12,7 Ом.
- каркас звуковой катушки изготовлен из бумаги марки К080Н толщиной 0,08 мм. Высота ЗК 4,5 мм, внутренний диаметр 25,4 мм, внешний (вместе с намоткой) 26 мм.
- куполообразная диафрагма с подвесом, изготовленная путем прессования из пленки, общий диаметр подвижной системы 34 мм (считая картонные шайбы).

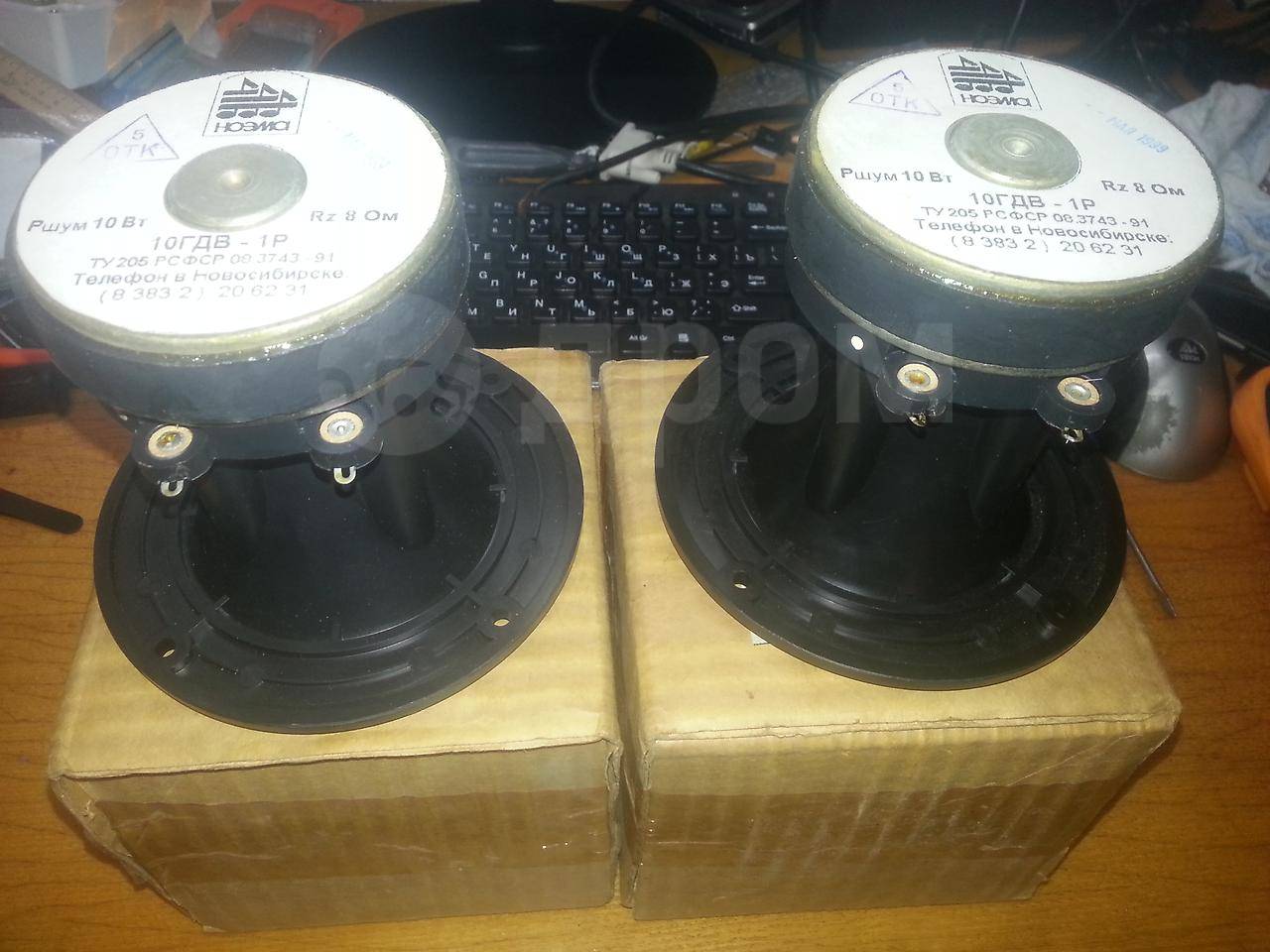

Фото излучателей на диске, прислал Константин.
Подскажите, подойдет ли куполок 25 омный от S-90B в эту магнитную систему? или без вариантов?
По геометрии сойдет но звук будет не тот, там высота намотки другая. Честь катушки будет вне зазора.
Ну и будут проблемы с выводами катушки они они не радиусные, а диаметральные на подвижных от 6гдв6-25.
Добрый день всем! Кто подскажет как вообще этот динамик хочу поставить их в 35 018. Сейчас там стоит какой то от кенвуд авто динамика с прозрачной мембраной. Стоит ли игра свечь? Будут ли она лучше это же вроде как шёлк?
Так там типа такой и стоит. Просто восстановите родное. Звучит хорошо. Претензий нет. Придраться можно и к столбу конечно ” Чё стоишь я ведь еду “. И такие найдутся.
К столбу не так. “Чего чашечки перевернул”!
Мне не нравится их шепелявый звук.Резонанс 3 КГц-много,пролезает через фильтр.Есть много переделок как снизить частоту резонанса до 1.5 КГц
новые made in china
Как называются? Как качество? Что с ценой?
strong tw10
Здравствуйте! И как они, большинство все равно использует купола из поднебесной, может есть смысл использовать готовый динамик, по относительно такой же цене, только без ювелирных манипуляций? интересует только Частотные характеристики в большей степени, АС будут активные.
Реально Китай?
Буквально вчера на Avito наткнулся. Написано новые 10гдв-2-16, но не сказано про Китай. Смутили крестовые саморезы, какое-то ребро жесткости на куполе и не славянская упаковка. Оно вон откуда ноги растут. Про наших братьев и подумал.
Вопрос к знатокам,а разве 10гдв 2-16 и 10гд 35-3000 одинаковые динамики?
10ГДВ-2 (3 шт)

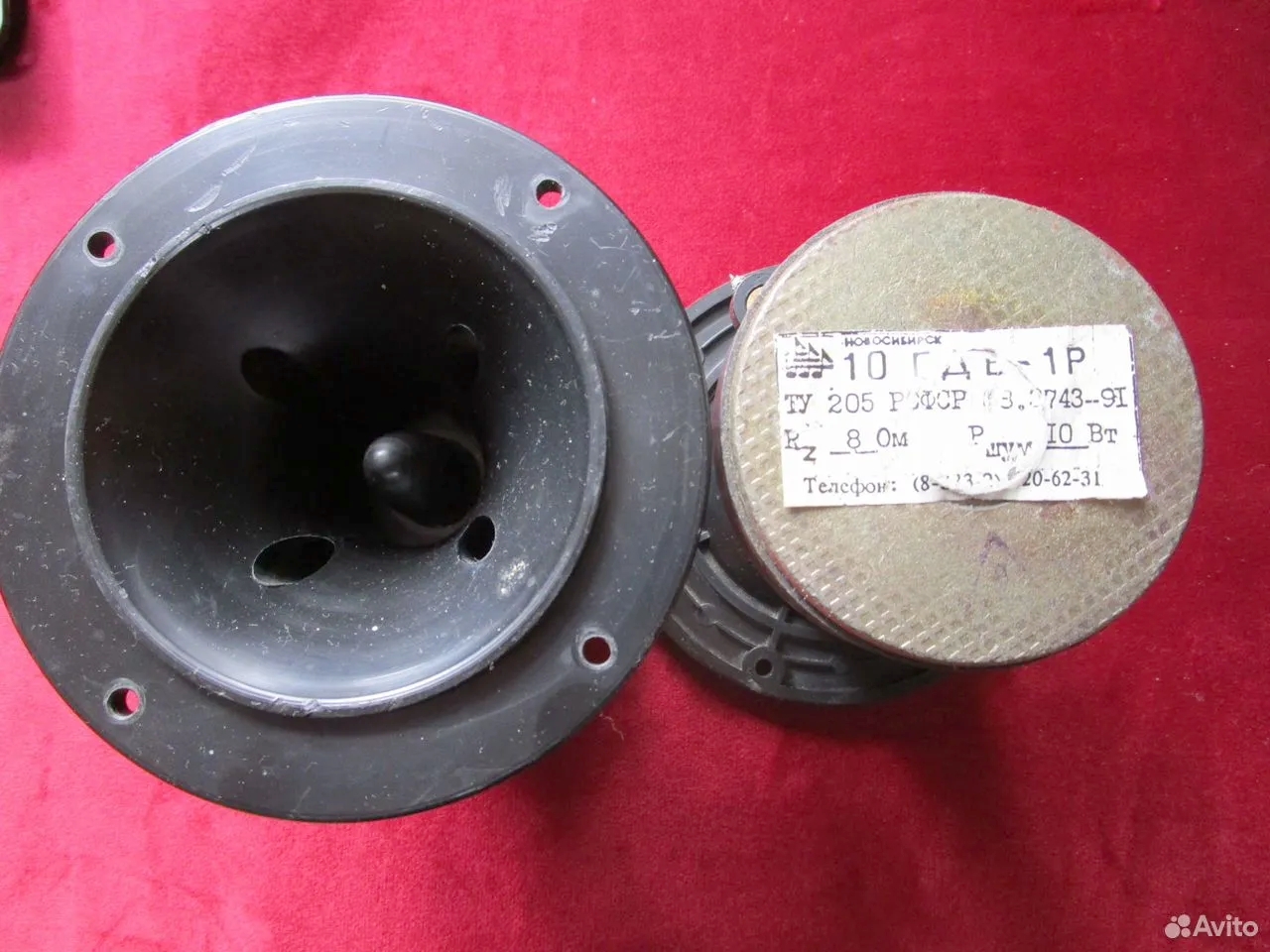

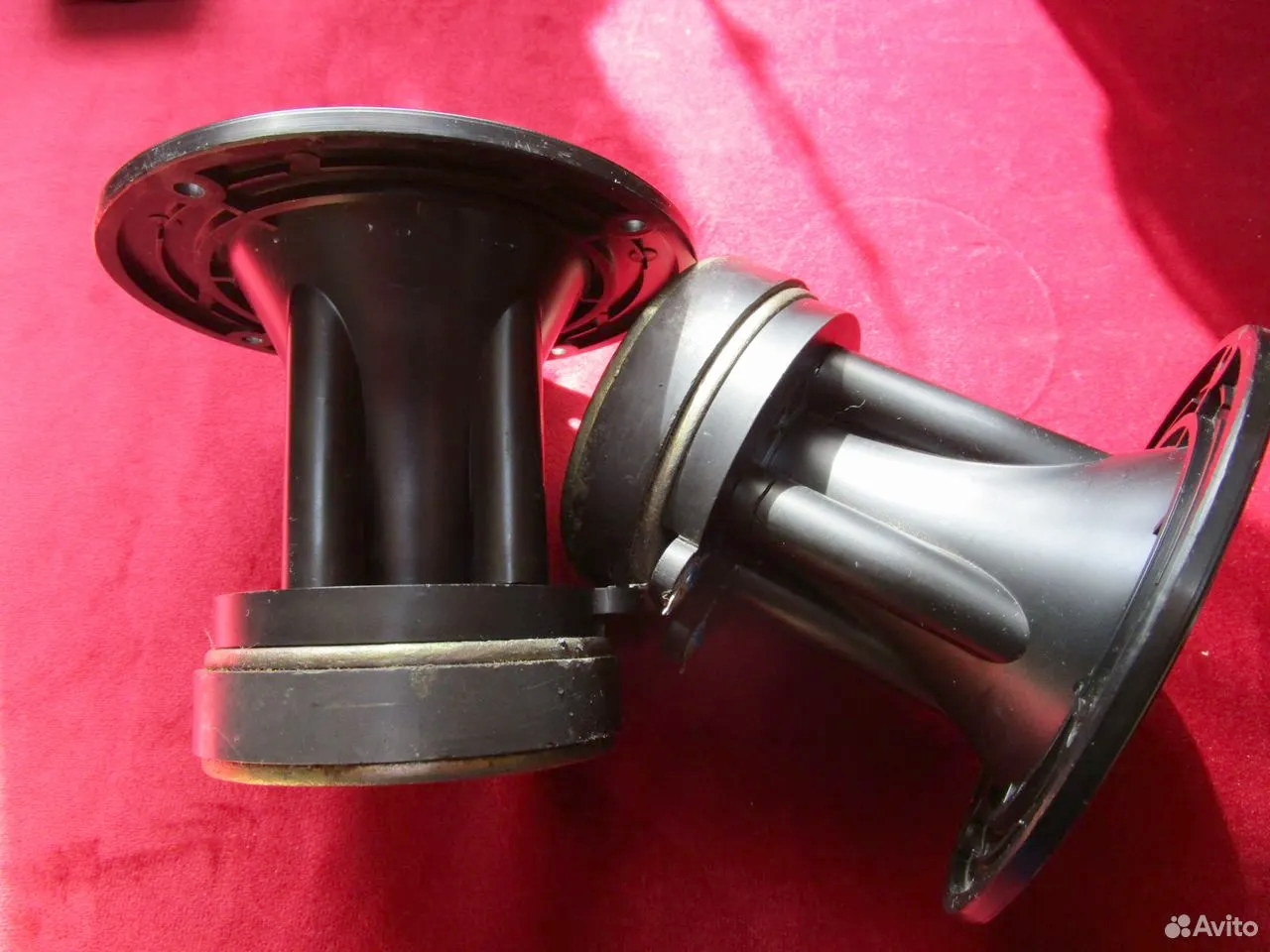

10ГД-35 (2 шт) “RRR” и “Спираль”
Чёйто мне не верится в такие ачехи.
На самом деле АЧХ не гладкая, просто масштаб маленький, почти от нуля, а неравномерность тут 12дБ – это максимум на 2-3 класс
А где резонанс на 3 кГц?
Если сгладить в 1/3-октаву или даже в 1/12 октавы неравномерность будет меньше 12 дБ
АЧХи сняты с НОВЫХ (т.е. не б/у) динамиков, в заглушенной камере и вполне укладываются в паспортные данные:
https://ldsound.info/10-gdv-2-16-10-gd-35b/
Измерительный тракт: микрофон DPA 4011A
Микшерный пульт “YAMAHA MG12XU”
Усилитель “DENON PMA-425R”
Какие размеры Ваше камеры и сертифицированная ли она, микрофон у Вас инструментальный а не измерительный а это разные вещи.
Камера около 15 м2.
Производитель данного микрофона (DPA 4011A) ранее специализировался именно на измерительных микрофонах.
Прошу совета?!Хочу добавить 10 ГДВ-2-16 к своей акустике Онкен на 4а32.Какой нужен емкостью МГБО и резистор чтобы выровнять с 4а32?Заранее Спасибо за урок!
Они оба по 16 Ом, только у 4А-32 чувствительность больше.
Нужно определится на какой частоте стыковать.
И для себя спрошу, что у Вас за корпус, сам имею данные динамики, пока в процессе поиска оформления?
есть родной для них корпус 25А-78У4, целый, пятнистый, правда 1 шт. 🙂
у меня пара такая имеется с родным динамиком в новом состоянии даже 30 летней давности
У меня тоже одна колонка такая,я туда поставил 4А-32В.Полет нормальный.
Здравствуйте.Спасибо за ответ.У меня Онкен до 200 литров где-то.Точно не помню.Один динамик 4а32 стоит.В данный момент стоят отдельно на нем 1А20 рупор.Но у меня раньше сверху стояла колонка также сделанная своими руками на 10 ги.Но дашь больше мощности горят.10 ги хороший но вместо его поставлю 10гдв-они у меня есть.Вот такая акустика:https://www.youtube.com/watch?v=GH8QhcNvbVY
Есть импортные ВЧ типа Vifa OX20SC00-04. Сопротивление 4 Ом, чуствительность 91 дБ. Поставить их можно поробовать перед рупором 4а-32, получив как бы коаксиальный динамик.
Посмотрите какая чувствительность у 4а-32, у ВЧ должна быть не меньше 98 дБ, у Vifa 87 дБ.
Я знаю. Но вифа 4 Ома против 16 Ом 4а-32.
Доброго вам дня, купил пару и попались разные динамики: один звучит на порядок выше от второго (по частоте), а второй как-то ниже. Тот что ниже то видно на глаз что подвижка двигается если проверить на батарейках. А у первого она стоит на месте. Так вот вопрос: не зависит ли от этого максимальная подводимая мощность, то есть зависит максимальная мощность которую выдержит первый или второй динамик? Не зависит ли этот параметр напрямую от смещения?
Вполне может от смещения,или брак.У меня был один такой,так он у меня крякал..Поставил от Радиотехники,другое дело.!
Первый брак. Катушка заклинила. В ремонт.
Так у меня есть ещё вопрос: который ставить в с90: первый или второй?
Ставьте тот,который работает исправно.
куполообразная диафрагма с подвесом, изготовленная путем прессования из пленки, общий диаметр подвижной системы 34 мм (считая картонные шайбы).
Что-то не припоминаю что бы в этих пищалках стояли плёночные подвижки и ещё последние фото явно с с 10гдв RRR
Современный аналог 10ГДВ-2-16 – это TW-10 его параметры тут http://www.strong.com.ru/111.html а отзывы есть на алиэкспресс, пишут, что отдача ниже в 3 раза т.к. диафрагма приклеена
Лавсановый собрат оказался куда приятнее при прослушивании
https://youtu.be/20jJCP1YH2g?t=171
Для восстановления 10ГДВ-2-16 и его клонов. ( для А.Б. ищущего замены) Правда требуется небольшой допил(но не мембраны!)
карртинки
Это не ВЧ-купола, видно же. Максимум СЧ с кривыми верхами.
это ВЧ купола прекрасно становящиеся на керн 10ГДВ-2-16 (это вторая пара с китай экспресс,первая уже стоит на динамиках)
Ну да, конечно. Могу представить. Он у вас случайно в контрапертурное тело не утыкается? Нет? Странно. Он намного выпуклее чем должно.
Тот момент, что купол слишком большой для ВЧ а еще тяжелый – никого не волнует.
в контрапертурное тело утыкается– подложил под болтики 0,5-1мм немагнитные шайбы , низ контрапертурного тела стачивается до места изменения геометрии тела. Под канатики в прижимающем пластиковом основании прорезаны углубления(канатики обЪемные и не изолированные,поэтому под пластиковую основание подложена шайба из картона).
Не пробовали такие же титановые ставить?
Спасибо, но вы даже не представляете, как много сегодня вариантов для замены этой пищалы, начиная от копеечной автопищалки ауди-Фольксваген , наших роскошных ширичков из Рязани 2ГДШ-16-8 и трехваттных овальных и круглых до импорта типа Визатона TW70 , Sica LP66-25 и многое другое.
Цена- качество …..
В клубе LDS ребята-вундеры , занимающиеся ремонтом динамиков, доработали эту пищалу, проточив контрапертурное тело, замерили ачх, там получилось чудо чудное вместо прежнего позора.
https://ldsound.club/index.php?threads/10gdv-2-16-10gd-35b.449/
Китайцы так и не освоили всех тонкостей изготовления этого динамика, внешне делают копию, но внутри для большей прочности наверно приклеивают катушку и купол к керну, приходится разбирать и отклеивать. Видео от Бориса Белякова
Я такие купил через ОЗОН. Как увидел что не оригинал – отказался. Судя по Вашему сообщению – правильно сделал)
Ошибочка какая-то в описании:
1) диапазон воспроизведимых частот = 5000…25000 Гц
2) резонансная частота = 2800 Гц
как так ? )))
Рабочий диапазон. Или он должен начинаться с частоты резонанса?
А частота резонанса разве за пределами рабочего диапазона находится ?
Наверное это рабочий диапазон, и еще этот динамик не может работать с 2800 Гц. Конструкция не позволяет, вот 6 гдв-4 там от 3150 он может и вытянет. Это не бумажный диффузор..
Рекомендуется за начало рабочего диапазона брать 2*f рез. Тем самым обеспечивается уход от выбросов АЧХ.
Спасибо !
Понял.
Здравствуйте. Прошу совета.
Можно ли эти ВЧ ставить вместо 10 ГДВ-4-16? на 2 Дб меньше чувствительность.
Я так понимаю никаких ремкомплектов нет на 10 ГДВ-4-16?
Здравствуйте. По внешним размерам не совсем сходятся. АЧХ разная. У нас продаются ремкомплекты, указано что они подходят на 10гдв-2 и 10гдв-4.
Здравствуйте.
Где можно купить ремкомплект на 10гдв 4-16?
Заранее спасибо
На “Авито” продают лавсановые. На ремдинамик есть ГДВ-16
У нас здесь, ссылка на рубрику: http://podvesy.sells.com.ua/vch/c143, там есть разные.
Вот здесь показано на какой купол и как можно заменить с АлиЭкспресс без танцев с бубном и даже что изменить в фильтрах , звучание отличное , АЧХ нечем было замерить https://youtu.be/5kIziqZ-dRw
“Изготовитель: ПО «Вега», г. Бердск” Судя по логотипам на фото выше, ещё и НОЭМА их делала.
Так это уже какой-то новодел: год-то на штампе 2001. Возможно, НОЭМА раздобыла комплектующие или оснастку после окончательного развала БРЗ. Он же там не так далеко находится…
Я уже лет 5 слушаю эти китайские tw10. Никаких проблем не заметил. Эквалайзером вч наоборот убавлять пришлось немного, как и низы. Одному человеку брак попался, поднял кипиш, но это не значит, что у всех так будет. Штатные веговские были проколоты насквозь(дети наверное), хотя и играли при этом. Но один громче другого и сопротивление на клеммах отличалось существенно, у китайской же пары tw10 разницы нет ни по громкости, ни по сопротивлению(сделаны наверное в один, одну смену и одним человеком). Звук субъективно просто нормальный, не самый плохой, но и не идеальный. Может, действительно, частота резонанса у него тоже в слышимой области, что воспринимается как грязноватость или подцыкивание.
