10 АС-407 «Романтика»

10 АС-407 «Романтика»

Назначение: Система акустическая предназначена для высококачественного воспроизведения звуковых программ совместно с различными видами бытовой радиоэлектронной аппаратуры,  развивающей выходную мощность не более 10 Вт или выходное напряжение не более 6,3 В на нагрузке 4 Ом. Шли в комплекте c “Романтика-201”.

10 АС-407 «Романтика»

Технические характеристики 10АС-407 «Романтика»:

Диапазон воспроизводимых частот: 63 – 18000 Гц

Неравномерность АЧХ в диапазоне частот 100-16000 Гц: 14 дБ

Чувствительность: 90 дБ/Вт/м

Среднее звуковое давление в диапазоне 100–4000 Гц: 0,8 Па

Номинальное электрическое сопротивление: 4 Ом

Номинальная (паспортная) мощность: 10 Вт

Долговременная мощность: 15 Вт

Кратковременная мощность: 20 Вт

Размеры (ВхШхГ): 43х27х23 см

Вес: 7 кг

10 АС-407 «Романтика»

Описание 10АС-407

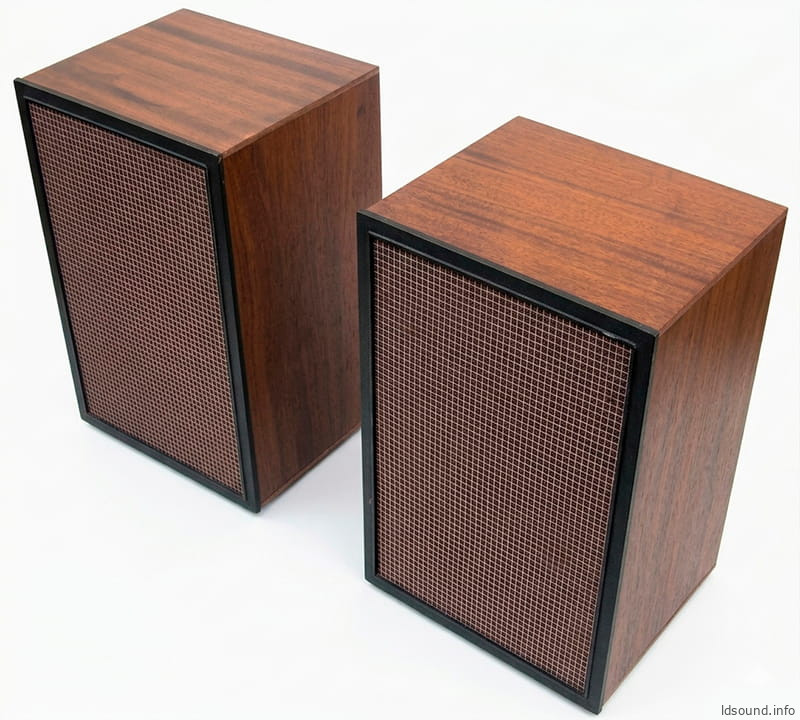

Корпус выполнен в виде прямоугольного неразборного ящика из фанеры со съемной задней стенкой. Внешняя отделка  выполнена шпоном ценных пород дерева. В качестве излучателя используется широкополосная динамическая головка 10ГДШ-1-4. Она расположена по центру, немного смещена вверх. Крепится с внутренней стороны передней панели. Переднюю панель прикрывает пластмассовая накладка с тканевой сеткой перед динамиком.

10 АС-407 «Романтика»

10 АС-407 «Романтика»

10 АС-407 «Романтика»

10 АС-407 «Романтика»

10 АС-407 «Романтика»

10 АС-407 «Романтика»

10 АС-407 «Романтика»

10 АС-407 «Романтика»

Для уменьшения внутренних резонансов, внутри корпуса имеется мешок с ватой. Динамик подключен через электролитический конденсатор К-50 емкостью 1000 мкФ для защиты головки от постоянного напряжения. Сзади есть крепления для подвески АС на стену, а так же шнур – выход на усилитель. На дне (нижней панели), снаружи прикручены пластмассовые ножки. На задней стенке наклеена бирка с названием АС и ее основными техническими характеристиками.

10 АС-407 «Романтика»

10 АС-407 «Романтика»

Тема на форуме по 10АС-407

Фото прислал Дмитрий

39 комментариев: 10 АС-407 «Романтика»

  1. Андрей1971 пишет:

    СУПЕР ПОЛОЧНИКИ СССР !!!

  2. Кристас пишет:

    Похоже на клон 10АС-207 “Романтика”…

  3. Ричерд пишет:

    Какой лучше всего усилитель к ним подобрать?

    • Бокарёв Александр Ростов-на-ДОНУ пишет:

      берите самый дрянной, под стать колонке. Особенно если ей лет 10, и подвес поролоновый стал трухой.

    • Дмитрий пишет:

      Если подвес не умер, что вряд ли (купите замену). С такой чуйкой можно цеплять хоть к ламповому усилителю.

      • Ричерд пишет:

        Да с подвесами всё норм – замены уже в дороге. Вопрос какой усилок подобрать. Радиотехника У101 – не за мощный?

        • Андрей Кравцов пишет:

          По-моему хватит и обычной веги 10у-120с. У меня к такому подключены колонки от магнитофона Маяк с аналогичными Вашим широкополосными динамиками, и всё нормально поёт, подвесы разумеется поменяны и внутреннее пространство колонки заполнено помимо стандартных мешков с ватой еще и синтепоном, чтобы задние стенки не подгуживали.

      • Бокарёв Александр Ростов-на-ДОНУ пишет:

        беда колонок малого объёма с помещенным туда шириком 10 ГДШ -1 это могучий выброс резонансный на 100гц, порождаемый динамиком высокой добротности в тесном ящике.
        Ниже 100гц баса нет, а бубонит она на этой частоте очень заметно и сделать с этим к сожалению ничего нельзя.
        Забивка ватой объёма тоже не работает при таком соотношении оптимального и данного объемов.

    • Виктор пишет:

      най ди ламповый однотактный усилитель с мощностью 3-8 ват хватит за глаза зато звуком будеш приятно удивлен порадует поверь

  4. Бокарёв Александр Ростов-на-ДОНУ пишет:

    Чудовищные щели в палец – звука точно не озонируют.

    • Ричерд пишет:

      На данных снимках данные АС далеко не новом состоянии. На лицевой панели видны даже следы ржавчины – видно, что пострадали от влаги. Это не вина АС, а хозяина. Так что не стоит тут гнать бочки на модель АС. Кстати, на снимках отсутствует ватный наполнитель, с котором эти колонки идут.

      • Бокарёв Александр Ростов-на-ДОНУ пишет:

        видел такие же щели и в исправных колонках 10МАС-1 но выпущенных каким -то леспромхозом. Алагирский ДОЗ назывался.

  5. Бокарёв Александр Ростов-на-ДОНУ пишет:

    Единственное, что может улучшить звучание этих гробов- увеличение объёма ящика, ПАС на тыльную стенку и поглотитель рыхло внутрь. Тогда БУММ рассосётся.

  6. Skipper2 пишет:

    Эти АС помню с детства в магазинах радиотехники, поскольку сам харьковчанин, ну и, соответственно, Романтиками в первую очередь и затоваривали наши магазины. Они не похожи, они и есть те же 10 АС 207. Просто изменили дизайн защиты динамиков “в духе времени”с радиоткани на пластик с решеткой. Что интересно, при том,что продавали их везде, не помню,что б у кого то из одноклассников или знакомых имелись эти все магнитоэлектрофоны и магниторадиолы довольно спорного дизайна ( Романтика 112-115, 201, 202-1, 201-2, 222).

  7. Виталий пишет:

    Помогите разобраться пожалуйста! Приобрёл вот такие колонки, они двухполосные, на 3гд-31 и 10 гдш-2-4, внутри фильтра, все как надо вроде бы. Звучат нормальненько, амфитон 002 выкручиваю чуть-ли не на полную (в пределах разумного). Как так, что не на одном 10 гдш-1-4? В интернетах не нашел информации.

    • LDS пишет:

      На самоделку очень похоже. Шина крепления конденсаторов и жила на катушках выдают самопал. По памяти в СССР не делали таких АС, где резали 10 ГДШ по высоким частотам и ставили в 2-х полоску.

  8. SV пишет:

    Странно.
    На одном фото подвес у динамика снаружи серый, новый, после замены, на другом фото подвес ржаво-рыжий.
    Фильтр странный – две катушки. Схемы нет, но скорее это одна индуктивность. Тогда очень глупо – выгоднее со всех сторон домотать одну катушку, чем делать две. Это вызывает серьёзные сомнения в грамотности самопала.
    Ну а 3ГД-31 оставлять – не лучшая затея.
    По хорошему надо было срисовать схему по факту и привести её здесь.

    • Виталий пишет:

      На одном фото родной подвес, на другом фото подвес уже заменён на новый. Кстати играют неплохо, думал крутану ручку нч и подвес вылетит, ан нет.

  9. Роман пишет:

    Была у меня пара 10АС-407, под заводскими пломбами.
    Вместо 10ГДШ-1-4 в них стояли 10ГДШ-2-4. Конденсатора не было.

  10. Роман пишет:

    Ещё фото

  11. Михаил пишет:

    Объём внутренний больше 20 литров чистый, для этого динамика достаточно. Перенести только его на внешнюю сторону передней панели. Ещё подвес от зодниева и ватку распушить, и прекрасно запоёт.

  12. Наиль. пишет:

    Купил я одну такую колонку, недавно открываю, а там – не одна ГД, а две одинаковых, друг за другом. Как это понимать – самодельная доработка?
    Везде про эти 10ГД-407 пишут про одну ГД внутри и есть фото.

    • ldsound пишет:

      Есть такие АС, называются они 10АС-412 (https://ldsound.info/10-as-412-romantika/), там динамики друг за другом. Они единственные в таком исполнении. Может Вам именно их и продали?

      • Дмитрийёбург пишет:

        Добрый день, по случаю появилась такая акустика, только с чёрной пластмассовой передней панелью, если нужны будут фото для данной темы дайте знать.

        • Роман пишет:

          Наверно путаете с 10АС-207 «Романтика»

          • Дмитрийёбург пишет:

            К сожалению ни паспорта ни шильдика с зади не сохранилось но в инете утверждают что это именно 10 ас 407.
            Это мой экземпляр…

            • Роман пишет:

              Откуда уверенность, что это 10АС-407, если шильдика нет ?
              Это 10АС-207.
              Даже если бы шильдик был, заменить морду не составляет труда, размеры этих колонок одинаковые.
              Кстати, по поводу информации в интернете!!! Замена морды очень вероятна, т.к. у 10АС-407 пластиковая часть достаточно тонкая и хрупкая. Как минимум половина, из тех что я встречал, была со сколами.

        • ldsound пишет:

          Да, сделайте пожалуйста. И фото наклейки сзади.

          • Дмитрийёбург пишет:

            Добрый день, могу утверждать со 100% уверенностью, что это 10ас407 “Романтика”, видимо переход от 10ас407 с тканевым грилем к 10ас207, вам решать, настаивать не буду.
            Обещанные фото….

  13. Дмитрийёбург пишет:

    Добрый день, в этом и проблема, шильдика сзади нет ни на одной АС, но были под пломбами, одну вскрыл всё как у всех.
    Спорить без подтверждённых данных не хочу, можно общими усилиями найти истину.

    • Роман пишет:

      То, что были под пломбами, ни о чём не говорит.
      Во времена СССР “пломба” была у каждого телемастера.

    • Олег пишет:

      У меня на чердаке лежит Романтика-201, вот она шла с 10 АС-407.Черный пластик. И эти АС шли с многими магнитоэлектрофонами и т.д.-Романтика. А когда сменили эти ГостЫ, то эта АС называлась 10 АС-207 с белым пластиком.

      • Дмитрийёбург пишет:

        Добрый день, хоть один человек со мной согласен.
        Данной АС ещё комплектовалась “Романтика 201-1”, АС с панелью из ткани
        комплектовался МЭ “Романтика 115”, все остальные типа “Романтика МЭ 222с” и т. д уже шли с 10 ас 207 в различных цветовых вариациях.

  14. Дмитрийёбург пишет:

    Кстати кому интересно, центрирующую шайбу выпрямил с помощью спирта 95%, за три раза.
