Изготовитель: завод “Прибой”, г. Таганрог, выпуск с 1988 года.
Назначение: регулировка АЧХ моно или стереофонических фонограмм с различных источников сигналов, в октавном ряду: 31, 63, 125, 250, 500, 1000, 2000, 4000, 8000, 16000 Гц.
Технические характеристики:
Диапазон частот: 20 – 50000 Гц
Чувствительность: 500 мВ
Номинальное выходное напряжение: 1 В
Входное сопротивление: 240 кОм
Выходное сопротивление: 1 кОм
Коэффициент гармоник: 0,005%
Переходное затухание между каналами: 60 дБ
Отношение сигнал/шум: 100 дБ
Пределы регулировки: 12 дБ
Потребляемая мощность от сети: 6 Вт
Внешние размеры (ШхВхГ): 430х110х320 мм
Вес: 4 кг
Описание:
Стереофонический двухканальный, десятиполосный, графический эквалайзер Прибой Э-014 имеет дискретные резисторы ползункового типа, которые позволяют получить графическую картину АЧХ, формируемую эквалайзером. В эквалайзере имеется переключатель входов и кнопка для обхода, позволяющая сравнивать фонограмму до и после эквалайзера. Эквалайзер не вносит в обрабатываемый сигнал шумов и искажений при любом положении регуляторов.

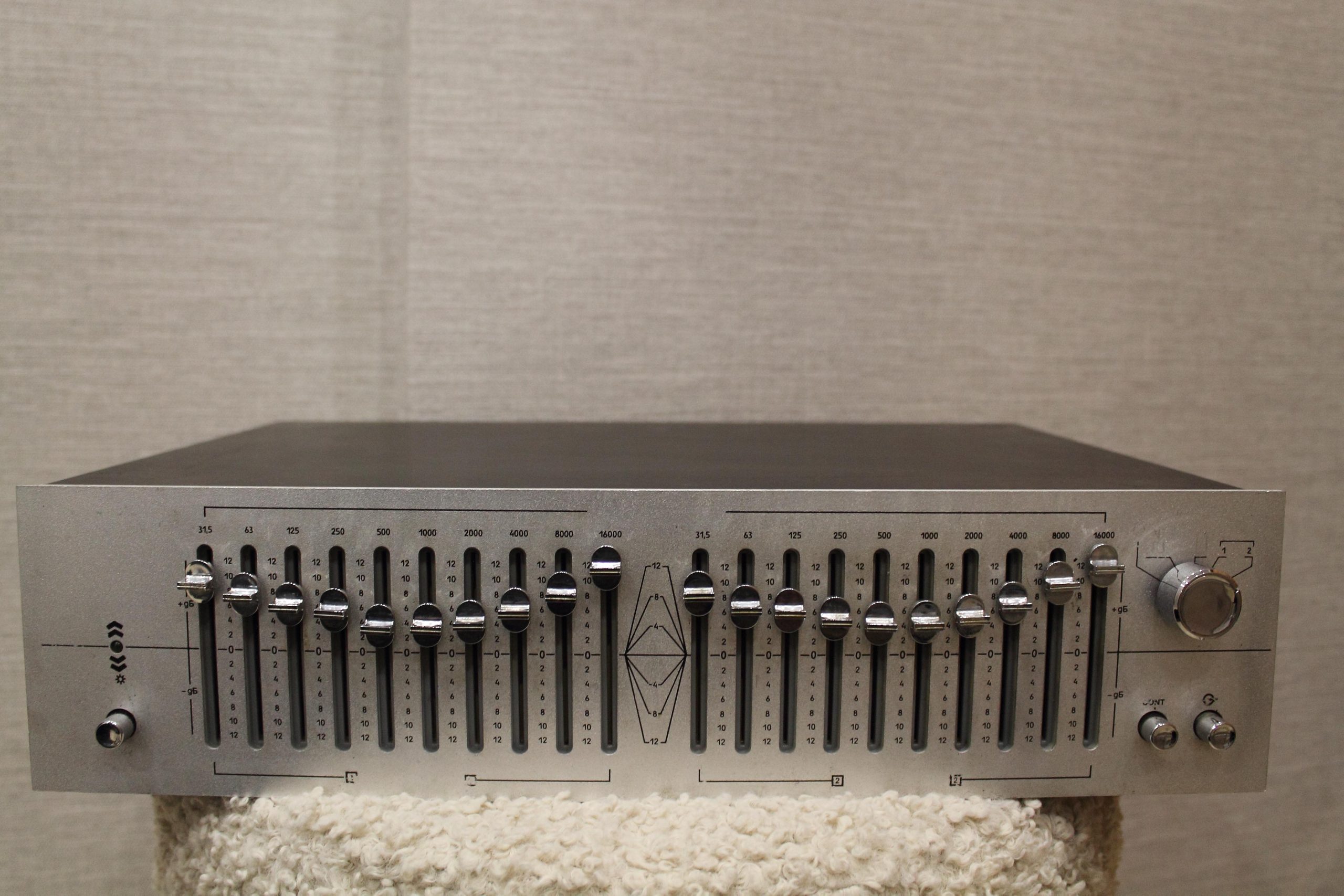

На передней панели (слева) расположена кнопка “Сеть” над ней индикатор питания. Справа от сетевой кнопки находятся 20 ручек регулировки уровней по частотам (10 для левого и еще 10 для правого канала). С правой стороны расположен переключатель “Селектор входов”, под ним две кнопки: “Контр магн” и “Обход”.
Эквалайзер имеет 10 полос регулировки с уровнем ±10 дБ:
- 31,5 Гц;
- 63 Гц;
- 125 Гц;
- 250 Гц;
- 500 Гц;
- 1000 Гц;
- 2000 Гц;
- 4000 Гц;
- 8000 Гц;
- 16000 Гц.
На задней панели имеется 5 входов: электрофон, тюнер, усилитель предварительный, магнитофон 1 и магнитофон 2. Так же здесь расположен выход на усилитель мощности.
Лицевая панель выполнена из анодированного алюминия толщиной 4 мм. Верх и боковые стенки корпуса согнуты П-образно из листового алюминия толщиной 1 мм. Задняя стенка так же изготовлена из алюминия толщиной 1 мм. Нижняя панель корпуса выполнена из металла. Внешне, верхняя крышка и задняя стенка корпуса окрашивались в черный или серый цвет. Эквалайзер Прибой Э014С без верхней крышки:
Платы эквалайзера Прибой Э014С:
Прибой-014С 1988 года выпуска, под пломбами:
этот приПой! Нет,платы пропаяны хорошо,переменные резисторы тоже,а вот пайка их между собой…И место на плате резистора облужено и подходящий провод облужен, пайка не сухая! а в пайке провод все равно качается! И так почти со всеми резисторами.Провода до кнопки питания мало того что одножильные,так еще и в не двойной изоляции. К трансформатору от кнопки идут уже гибкие,в двойной изоляции. Отремонтировал….(интересно было)Провода поменял…А где его применить???
Случалось, иногда в этих эквалайзерах выходят из строя микросхемы фильтров, в работе выход одной микросхемы из десятка незаметен. Однако регулятор управляющий неисправной микросхемой начинает вести себя неадекватно, при уменьшении уровня его частоты настройки – уменьшаются уровни соседних частот. Например, убрав частоту 4к вдруг исчезают 8 и 16 кГц. Если у кого так – причину я назвал.
Если обламывается резистор 100к на плате фильтров (125Гц) то этим регулятором регулируется общая громкость канала!
Засвистела одна полоса, 250 Гц, выяснилось, что кончился конденсатор флажок, 22пф, у микросхемы, заменил на то что было 104. Все отлично. Но вот вопрос, почему сигнал через эквалайзер идет с усилением, вкл обвод, сигнал нормальный, как напрямую с источника. Для чего усиление и как его ограничить?
Это и есть принцип работы данного типа усилителя. Т.е. имеются графический и параметрический. Этот на отдельно выделенной частоте просто усиливает операционник. Для примера часть частот разгоните “через 0”, общая уровняется. Не самый плохой тип эквалайзера, простой. Параметрический эквалайзер дает гораздо большие возможности корректировки частотной характеристики сигнала. Каждая его полоса имеет три основных регулируемых параметра:
Центральная (или рабочая) частота в герцах (Гц);
Добротность (ширина рабочей полосы вокруг центральной частоты, обозначается буквой «Q») — “безразмерная” величина;
Уровень усиления или ослабления выбранной полосы в децибелах (дБ). Таким образом, пользователь может гораздо точнее подобрать нужную частоту и более точно её отрегулировать. Аналоговые параметрические эквалайзеры встречаются довольно редко и имеют малое количество регулируемых частотных полос. В общем параметрический для программных эквалайзеров
Владимир,на то он и есть эквалайзер,что бы усиливать заданные частоты выше 0.А предварительным усилителем,тембрами вч-нч,делаете тише либо громче эти частоты.И еще его нужно правильно подключать.
вы постарайтесь точнее мысль выражать, а то какие-то частоты делаете предварительным усилителем… где то напутали. что вы там учить о подключении желаете?
1. достаточно правильно его включить в одиссей010 между пред и оконечным?
2. хорошо ли пропустить сигнал от пк через эквалайзер в одиссей010?
3. пропустить сигнал от гит примочки через эквалайзер в пульт Электроника ПМ01 ??
Параметрик без измерительного тракта – пустое место. На слух отрегулировать невозможно. Графический – просто, понятно, НАГЛЯДНО.
P.S. Сам довольно давно перестал пользоваться тембрами, да и нет их на моих усилителях. Но вот прибрать уровень на некоторых частотах иногда хочется, а нечем. Нужно что-то в комп скачать, наверное.
Аудиостроитель, в компе где у Вас играет музыка,в этой программе есть эквалайзер,ищите,и выставляйте как Вам нравится..и все..
пример программы FOOBAR2000
иногда можно в графическом эквалайзере подвигать 31,5 и 63 Гц для выравнивания искажений от соседней с колонкой комнаты. Но и все. А колонки нужно настраивать расчетом фильтрами и наполнителем.
Дельный совет! Вроде.
Ну, и как предлагаете настраивать фильтры под незаглушённое помещение? А если в соседнюю комнату перенести, сразу мешок ваты запихивать?
Эквалайзер – прибор оперативной подстройки звука под свои предпочтения, и для конкретно взятого места. Но с параметриком такой фокус практически не проходит. Не разберёт никто на слух добротность фильтра.
P.S. Правда есть уникумы, которые фазу слышат!
Фазу все слышат, только не все понимают, что они слышат. Например, многие меломаны обращают внимание на отсутствие, натуральности звучания тарелок. Отсутствие тембральной достоверности, часто связано не только с не равномерностью АЧХ акустики, но и с проблемами ФЧХ.
очевидно из-за крайней нераспространенности вид параметрического эквалайзера вас пугает, а графический какой-то домашний(уютный) …. а на самом деле там все просто
Здравствуйте.То кто ответит нужен ли Эквалайзер Прибой Э014С в данное время?У меня акустика Ломо
Прибой Э014С или Корвет 004 ?
Я отвечу, нужен.
Для меня Прибой 014.
На вопрос “нужен ли эквалайзер?”, отвечу – нужен!
САМОЕ ГЛАВНОЕ ПОНИМАТЬ, ЧТО ВЫ ДЕЛАЕТЕ!
В моей коллекции (пока) около 80 дисков очень разной музыки, – от классики до современного рока. Все они звучат по разному. Очень часто выпускают альбомы просто без мастеринга, а на старых (70х – 80х годов) альбомах и сведение страдает.
В разумных пределах это можно исправить эквалайзером.
P.S. я по профессии звукорежиссер.
уважаемые знатоки,можно ли подключить эквалайзер к электрофону электроника д1 01?что бы регулировку частот можно было бы производить в режиме проигрывателя пластинок?
Конечно можете, только регулировать Вам ни чего не получится, в любом случае после эквалайзера должен быть усилитель.
Поздно увидел Ваш вопрос. Но всё-таки отвечу. Да, можно, но с небольшой переделкой в самом электрофоне и перепайкой шнура(шнур должен быть экранированный на 4 провода+экран естественно). Если интересно, то расскажу как. У меня магнитофон КОМЕТА М-225С-2 и эквалайзер ПРИБОЙ Э014С. Я, подключил магнитофон к эквалайзеру с помощью одного шнура, но, повторюсь, с переделкой магнитофона и шнура.
А никто ли случаем не слышал про такой же Прибой Э014С, но с английскими надписями на передней панели и надписью “GRUNDIG”? Несколько раз видел такие, пробовал искать из любопытства в интернете, ничего не нашел.
Добрый вечер, 100% колхоз.
Уважаемые знатоки! Хотелось бы услышать ваше мнение об этом эквалайзере, только без тех. терминов, я ноль.
Отличный аппарат. Не знаю как для современности, ну, потому что во всех цифровых плеерах уже присутствуют встроенные программные эквалайзеры(смартфоны, компьютеры и т.д.), но не у всех есть возможность подстраивать частоты раздельно по каналам, да и не у всех присутствуют 10 полос для регулировки( обычно 5), а то и вовсе только предустановленные настройки, которые не для всякой музыки подходят. А, вот, для старой аппаратуры(магнитофоны, электрофоны и т.д.) вещь незаменимая.
Приветствую! Прошу совета, возможно ли переделать эквалайзер Э014 так, чтобы получить в результате биампинг, раздельные выходы НЧ и СЧ+ВЧ?
В наличии 2 штуки исправных аппаратов.
без коренной переделки нет.
или включайте в параллель 2 аппарата, на одном задирайте низы на другом середину и верха…
(…Входы вместе выходы раздельно)
хотя кроссовер делается на 2-3 операционниках, а эти аппараты лучше продать ценителям….
Вопрос: в чем заключается коренная переделка? В схеме не совсем понятно ( мне), : выходы операционных усилителей запараллелены? Можно отпаять эти выходы и сделать отдельно выводы?
А так, да , готов обменять один эквалайзер на кроссовер, если найдется желающий.
Понимаете….там 10 параллельных полосовых фильтров (в каждом канале)
и они меняют усиление на 1 операционнике на определённой частоте….
если Вы их даже разделите… они просто не станут изменять усиление на определённой частоте,
но не разделят диапазон на НЧ и СЧ-ВЧ,
это же эквалайзер (многополосный регулятор тембра)
а не кроссовер …
есть смысл покупать эквалайзер или лучше скачать на ПК?
Использовал эквалайзер лет 20 назад) потом уехал в другой город (в мск). Родители сложили мою всю технику в тёмную комнату. И вот сейчас в 2023году, случилось так что пришлось освобождать (. Я перевёз технику , включил его к своим мониторам от компа.. звук из корпуса (треск реле) а так работал) в принципе . Занимался электроникой в своё то далёкое время. Вскрыл) сразу стало понятно в чём дело, дело в высохших конденсаторах. В общем нашел время пару дней назад купил кондёры и перепаял. Что хочу сказать.. вещь нужная! Звук настроил под себя, земля и небо (через обход можно сравнивать). Мониторы от компа зазвучали по новому.! Теперь думаю получше акустику купить)) ну и да, странно что провода внутри не экранированные.. видимо экраном служит весь корпус.
У меня тоже такой эквик, релле трещит тоже, надо в ремонт, а так до этого любой усилитель с ним начинал звучать как надо…
я в этот эквалайзер Прибой 014 вставила Процессор пространственного звучания на TDA3810, вывела две кнопки на лицевую, получилось как с завода )))
Пользуюсь с 1988 года. Один раз носил в ремонт– сделал апгрейд для выходов на RCA. Полёт нормальный.
Всех с прошедшими!
вопрос: кнопка контр магн для чего служит и должна ли она при нажатии фиксироваться в нажатом положении? а то попал в руки аппарат, а эта кнопка не фиксируется, но я так понимаю эти для контроля записи через эквалайзер, верно? может она и не должна зажиматься, а контроль в «ручном режиме» производится, с нажатой пальцем кнопкой? спасибо кто ответит
Должна фиксироваться !
