Изготовитель: Киевский завод «Радиоприбор», с 1984 года.
Назначение: усилитель «Одиссей-у-010» стерео Hi-Fi предназначен для двухканального усиления сигналов низкой частоты от электропроигрывателя, радиоприемника магнитофона и других двухканальных и одноканальных бытовых источников сигнала.
Основные технические характеристики:
Описание ОДИССЕЙ-У-010
Усилитель имеет металлическое шасси, и алюминиевую переднюю панель. Отделка передней панели – полированный алюминий, верхняя крышка окрашена в черный цвет. Существует так же вариант усилителя с крашеной передней панелью в черный цвет. Верхняя крышка имеет множество вентиляционных окон. Ручки регулировки выполнены на дискретных регуляторах.
Большая (ручка громкости) имеет диаметр 33,5 мм, все остальные диаметром 19 мм. Над лицевой панелью они выступают на 22 мм. Все кнопки имеют размер 5х24 мм, а их выступ над лицевой панелью составляет 7,8 мм.

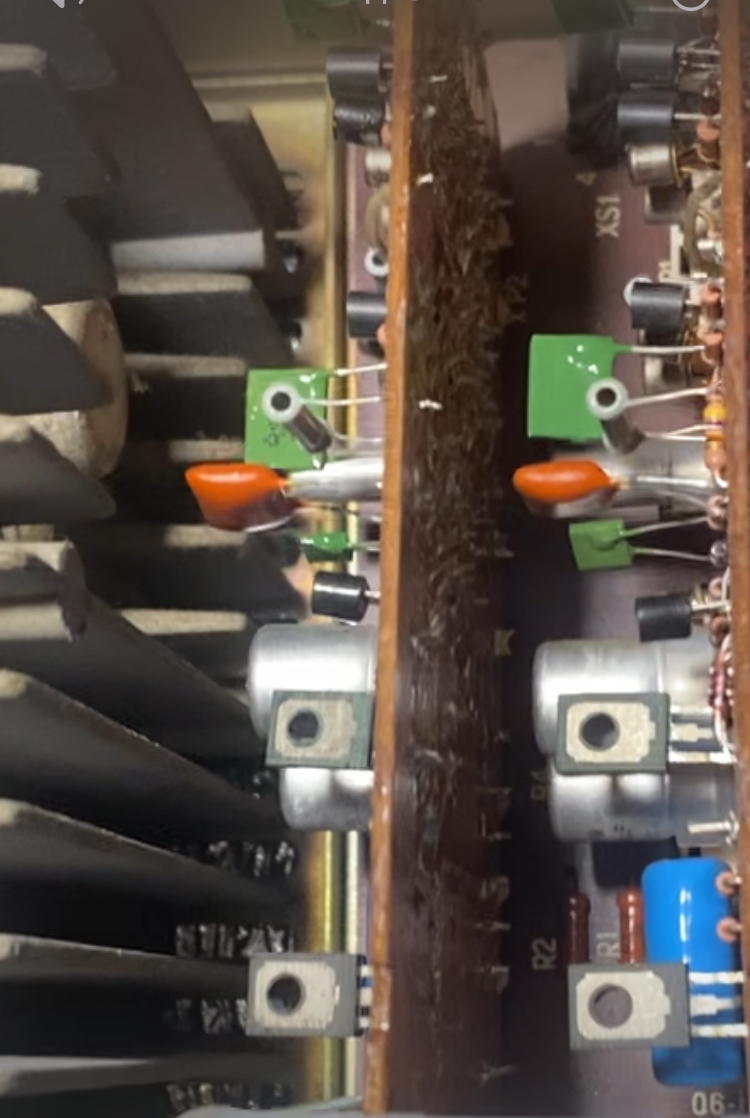

Под крышкой (лицом к нам) детали расположены следующим образом. Трансформатор в левой части, левее его – плата стабилизатора блока питания и его радиатор, ниже от трансформатора конденсаторы и диодный мост. По центру, внизу – плата предварительных усилителей, над ней платы усилителей мощности, по бокам которых расположены радиаторы выходных транзисторов. В дне усилителя есть крышка, которая открывается с внешней стороны и дает доступ к платам усилителей мощности со стороны пайки. Справа, вверху находятся платы для подключения магнитного звукоснимателя, которые закрыты металлическим кожухом. Ниже от них гнезда входов, регулятор громкости и переключатели входов.
Сзади все еще проще. Плоская панель черного цвета, 2 ответвления сети, 8 винтовых зажимов под 2 пары АС с сечением отверстия 2 мм2. Между выходами есть разъем для подключения внешнего предварительного усилителя штекер которого соединяет предварительные и выходные усилителя между собой. Гнездо сетевого предохранителя. Вход для магнитного звукоснимателя.
Редкий ранний Одиссей-010. На передней панели нет индикаторов перегрузки. По информации из сети, транзисторы установлены КТ808.
Являясь владельцем данного усилителя предлагаю Вашему вниманию мои обзоры в двух частях: 1 часть, 2 часть.
Отдельные фотографии прислал eleonacoustic
Тема на нашем форуме.
Одиссей + 15 АС-109:
Автор: LDS, специально для ldsound.info
2014
просмотрел платы еще раз, вроде нормально все по пайке. решил попробовать включить на авось. так он включился и даже заработал, но спустя минут пять, он на секунду пробивает в защиту все тот же левый канал, потом реле срабатывает и опять играет. это уже точно получается какой-то транзистор сгорел?
Совсем не обязательно. Вполне возможно возбуждение в канале на неслышимое частоте. Со старыми деталями это бывает, особенно с конденсаторами, и когда их огульно меняют на новые бездумно.
Ну так и что делать? конденсаторы то по схеме заменены.
“Ну так и что делать?..”
Мучиться далее. До тех пор, пока не придет ясность, что данное недоразумение не способно к качественной работе без принципиальных изменений.
постучать по плате оконечного усилителя РУЧКОЙ средней отвертки – если срабатывает защита– искать непропайку….
Стоит ли запариваться и заменить плату из 12 конденсаторов на просто 2 большие? В плане есть ли смысл на авито брать родной крепеж больших банок или просто переделать на новые две банки тогда? Или вообще смысла нет?
Вопрос не совсем понятен– нужно соблюсти общую емкость (сумму набора конденсаторов ) а уж одной емкостью это удастся сделать или 10 разницы почти нет, второе условие замены конденсатора– номинал его напряжения должен быть равен ,а лучше больше чем был установлен (особенно в схеме защиты!!! лучше поставить с большим напряжением(у этих конденсаторов МЕНЬШЕ утечка))
Какой бы конденсатор вы не использовали, с ростом частоты их эффективность снижается. И чем больше емкость конкретного конденсатора, тем ранее это свойство себя проявит. Поэтому конкретная реализация фильтра определяется лишь конструктивным удобством изделия и его конечная цена.
ещё такой вопрос. есть ли принципиальные отличия 2т818а от кт818гм? в плане есть ли смысл поменять выходные на серию 2т?
Есть принципиальная разница между буквами а или гм— г–кэ 100В …. а –где то 45(сами посмотрите– т.е. БУДЕТ пробой(при нагрузке выше половины). Во вторых просто _а _это пластмассовый корпус и поэтому меньшая мощность чем ГМ (где корпус металлический).
КТ818 ГМ–это не пластик, а в металле…
У 2т818а максимальная температура перехода выше чем у кт818гм , зато у кт818гм тепловое сопротивление кристалл-корпус меньше . Собственно простая замена ничего не даст. Тут важнее коэффициент передачи пары с возможно близкими параметрами.
так если верить интернету, то у 2т818а
Структура p-n-p
Максимально допустимое (импульсное) напряжение коллектор-база 100 В
Максимально допустимое (импульсное) напряжение коллектор-эмиттер 100 В
Максимально допустимый постоянный(импульсный) ток коллектора 15000 (20000) мА
Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) 3(100) Вт
Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером 20-225
Обратный ток коллектора 3 МГц
Коэффициент шума биполярного транзистора <1 дБ
Что очень похоже, но как я понимаю лучше, чем кт818гм
Структура p-n-p
Максимально допустимое (импульсное) напряжение коллектор-база 90 В
Максимально допустимое (импульсное) напряжение коллектор-эмиттер 90 В
Максимально допустимый постоянный(импульсный) ток коллектора 15000(20000) мА
Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) 2(100) Вт
Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером 12-225
Обратный ток коллектора 3 МГц
Коэффициент шума биполярного транзистора <2 дБ
Вы правы– я попутал с другим типом этого транзистора…. Хотя просто замена на 2т818а НИЧЕГО не даст. И на транзисторы с бОльшей граничной частотой ничего не дает(в усилителе предусматривается ограничение частотного диапазона во всех блоках усилителя и даже в нескольких каскадах одного блока. КАКУЮ цель вы преследуете меняя детали в усилителе??? этот ответ самому себе и прояснит направление движения.
то есть если заменить на 2т, то вообще ничего не изменится?
если заменить на 2т, то вообще ничего не изменится… Вот если на машине поменять железные диски на серебряные с позолотой того же веса и размера.. Вы услышите разницу в шорохе шин????
ну а вот если мелкие транзисторы по типу кт315в кт361г кт602бм и тд заменить на импортные?
я бы так заменил:
кт3107Б 2SA1015
кт3102БМ BC547B
кт626В BD140
кт602БМ 2SC3502
кт315В BC547B
кт361Г 2N3906
кт851А 2SB546A
кт850А 2SD401A
кт961А BD139
Вот только вопрос, будет ли тут смысл? Сейчас вопрос не про доработку одиссея, это я хотел в фениксе 008 сделать попробовать. Одиссей я понял, что 818 819 нет смысла трогать, а мелкие я пока в нем не горю желанием менять.
Из Вашего немалого списка– лично я бы заменил только 315/361–и то, если они неисправны… И… все… Остальное не вижу смысла…
315 на кт3102 и 361 на кт3107
да просто я если честно но хочу попробовать как звучать будет восхваляемый импорт.
попробовать как звучать будет восхваляемый импорт–ерунда все это— бОльшую отдачу можно получить поменяв электролитические конденсаторы поставив экземпляры с наименьшими утечками в места прохождения сигнала ( в одиссее полно неполярных конденсаторов– поменять их на составленные из двух,соединенных плюсами, с напряжением выше чем был и емкостью в 2 раза выше . к примеру– стоит конденсатор на 100мк 16в— взять 2 по 330(470)мк 25(35)в соединить их плюсами и впаять в плату.Возможно со стороны платы подпаять 0.1мк…. тогда разница будет слышна .. ( при условии что ВСЕ мелкие конденсаторы уже поменяны ,а большие проверены и исправны!!!!
Не использовать конденсаторы как красные флажки !!
“…как звучать будет восхваляемый импорт.”
Никак. А если “повезет”, то и “заведется” неслабо. И бодаться с возбудом будет нелегко.
Обратный ток коллектора 3 МГц ???
Я как-то делал в Бриг один канал на отечественных транзисторах, второй – на импорте. Не услышал никакой чудесной разницы. Главное – правильно транз подобрать. Для средней и большой мощности китайский 328-й прибор не подходит. Выдает отсебятину. Нужен с изменяемым током базы при стабильном питании (например 5 вольт).
Главное – правильно транз подобрать.
По усилению h21э – приборами, и по меньшему Iko (обратный ток коллектора) – по паспорту.
“…Нужен с изменяемым током базы при стабильном питании (например 5 вольт).”
Так в чем проблема? Берете источник на 5-ть вольт. Подводите к транзистору через амперметр. А к базе через переменный резистор с измерением тока базы. И всё. Определяете соотношение тока коллектора к току базы – это и будет усиление при выбранном токе коллектора.
при чем здесь электролиты питания ? Возбуждение возникает в цепях обратной связи каскадов усилени, если сказать грубопо манагерски. И устраняется подбором маааленьких керамических конденсаторов.
А на вопрос – и что делать ? Исследовать. Искать точки возникновения возбуждения – а оно может возникать только при определенном интервале частот и амплитуд входного сигнала – есть и такой вид возбуждения – и подбором параметров локальной обратной связи устранять условия ее возникновения. И надо сказать, что число таких мест в “перекрученных” усилителей много, и по моим исследованиям, есть узлы, в которых возбуждение при использовании или замены транзисторов на “ахуительные” современные дают генерацию до 40 мГц.
Да и вообще – большинство рекомендаций по улучшению при восстановлении радиоаппаратуры даже не просто бессмысленны, но и просто вредны. И их много на этом ресурсе.
“…большинство рекомендаций по улучшению при восстановлении радиоаппаратуры даже не просто бессмысленны, но и просто вредны. И их много на этом ресурсе.”
Скорее всего. Только всегда хочется конкретных примеров, а не “лозунгов на митинге”.
Подскажите пожалуйста. Я могу плату темброблока запитать от +-50 вольт? Для этого, как я понимаю, мне необходимо R64 R65 пересчитать. Но вот я не пойму как именно.
