Изготовитель: Ленинградское оптико-механическое объединение им. В.И. Ленина. Выпуск 70-ых годов.
Назначение: для работы с киноаппаратурой работающей на 16 и 35 миллиметровой киноплёнки.
Характеристики:
Диапазон воспроизводимых частот: 60 – 10000 Гц
Номинальная выходная мощность: 12 Вт
Потребляемая мощность от сети: 60 Вт
Описание
Монофонический (одноканальный) усилитель мощности. Корпус выполнен из металла и состоит из верхней и нижней части, которые соединяются по центру корпуса. На задней панели находятся выходы. На передней – ручка для переноски. Регулировка и переключения располагаются на верхней крышки, которая имеет форму ступеньки.
Снизу усилитель имеет 4 ножки и перфорацию:
По бокам, слева находится сетевая розетка на 110/220 В, справа – пара входных разъемов и алюминиевый шильдик с названием модели усилителя.
Фото без верхней крышки:
Вид снизу без крышки:
схема
Спасибо Сергей)
Максимальная мощность 18 Вт.на частоте 400 Гц при кни не более 6 %.У меня есть такой с 74 года,не копан,предвак выкинул и вход на прямую на мощник,звук замечательный,германий..П 210Б.!
“предвак выкинул и вход на прямую на мощник…” – Мы с вами одной крови, вы и я! Правда, я это проделал на 100-ваттной “Степь- 103”, звук замечательный!
Очень интересно.!Приятно слышать.Я как то еще не интересовался таким усем.Надо посмотреть…
Вы знаете, очень неплохая штука… Номинальная – 100 ватт (по паспорту). Пред – г… редкостное, УМ отличный. К счастью, пред отстёгивается одним разъёмом и отвинчивается вместе с передней панелью, и вуаля! Кстати сказать, традиция таких гибридов в своё время была сильна на БРЗ : если плата ЭПУ отличная, усилитель так себе…
Так он моно или стерео,я так и не понял..
Все понял,моно..
конечно моно , он для кино передвижек типа Украина для 16мм пленки .шел с акустикой на 2х динах 4а-32
Всех приветствую! А вот с другими потрошками вариант. Он не стерео случаем? Уж больно выходных транзисторов многовато…

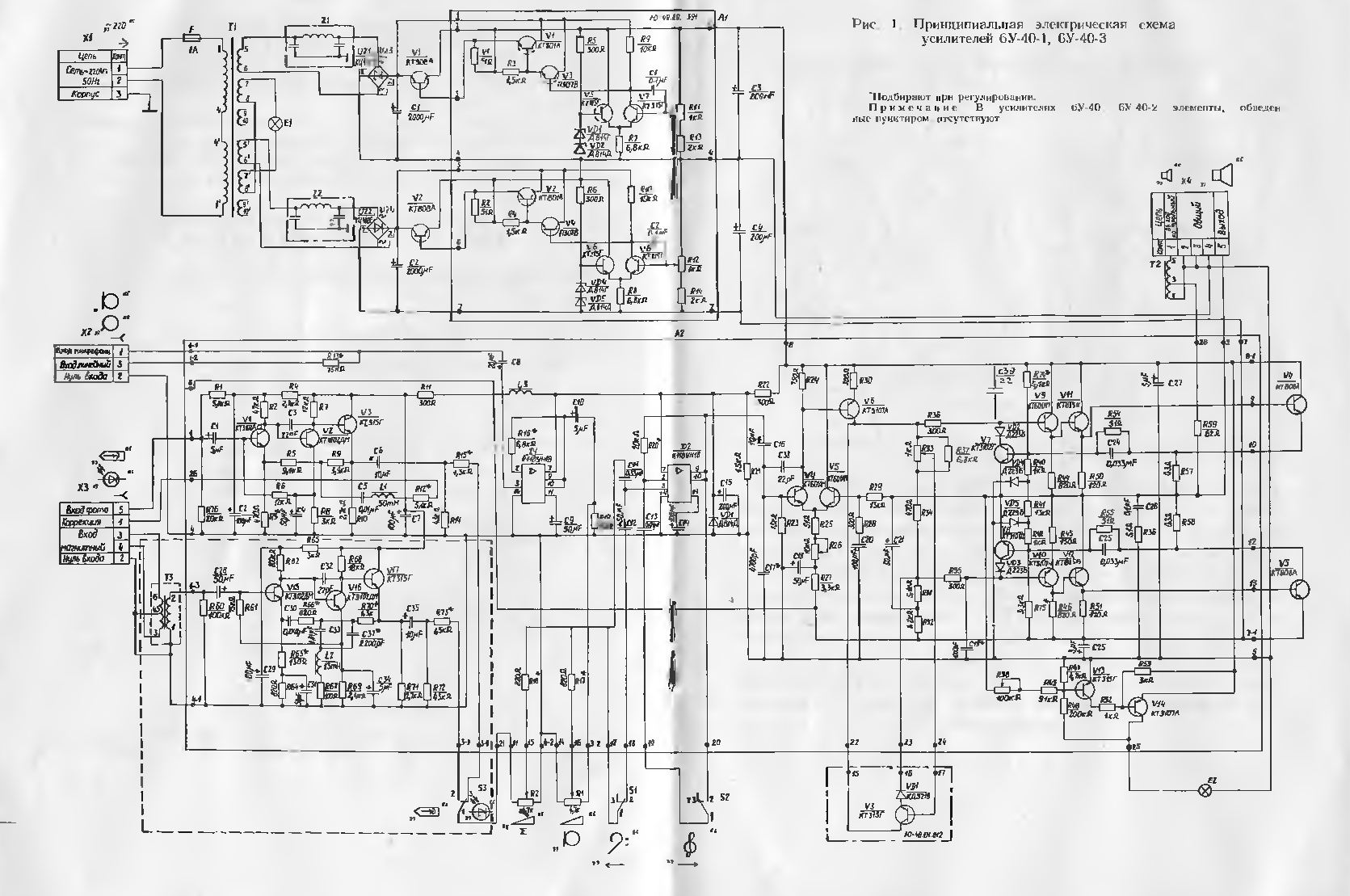

Моно, два транзистора КТ808 в блоке питания. Это 6У-40 от комплекта КЗВП-14 подключался к акустике 30А-142 на 4А-32-2.
Вот он – взгляните на светлое лик его! – кормилец и поилец самодеятельных ансамблей, игравших в 90-е на швадьбах и корпоративахх-х-х.
Ну уж нет. С такой мощностью (12W) только кур смешить. Силовик ТС-40 что с ним раскачаешь. Тогда уже стоватные и даже двестиватные усилители были. Вот ими и озвучивали.
Здесь транс на 100 ватт стоит, номинальная мощность этого усилителя 24 вата по-моему..а Макс. 48
Попадался такой, но выходные транзисторы были КТ803 и предвыходного транса не было. ТС 40 был, транзисторы были кремниевые. Вероятно более поздняя модель
