«Дойна-001-100» – усилитель

«Дойна-001-100» - усилитель

Назначение: для усиления звуковых сигналов от микрофона, электрогитары, электрооргана, магнитофона, ЭПУ и других источников музыкальных программ, причем одновременно можно подключить до шести источников.

«Дойна-001-100» - усилитель

Основные характеристики:

Диапазон частот при неравномерности АЧХ ±2 дБ: 20 – 36000 Гц

Номинальная выходная мощность: 100 Вт/4 Ом

Коэффициент гармоник: 0,5%

Отношение сигнал/шум: 65 дБ

Отношение сигнал/фон: 70 дБ

Потребляемая мощность от сети 220 Вт

Габаритные размеры (ШхВхГ): 500×134х310 мм

Масса: 16 кг

«Дойна-001-100» - усилитель

Описание:

Звуковоспроизводящая система “Дойна-001-100” выпускалась с 1981 года и состояла из усилителя и пары акустических систем 50 АС-Д «Дойна». Данный усилитель является монофоническим (одноканальным) концертным. Пара выходов под АС на задней панели запараллелены.

«Дойна-001-100» - усилитель «Дойна-001-100» - усилитель «Дойна-001-100» - усилитель «Дойна-001-100» - усилитель «Дойна-001-100» - усилитель «Дойна-001-100» - усилитель «Дойна-001-100» - усилитель «Дойна-001-100» - усилитель «Дойна-001-100» - усилитель «Дойна-001-100» - усилитель «Дойна-001-100» - усилитель «Дойна-001-100» - усилитель «Дойна-001-100» - усилитель «Дойна-001-100» - усилитель

Электрическая схема усилителя “Дойна-001-100”:

Электрическая схема усилителя "Дойна-001-100" Электрическая схема усилителя "Дойна-001-100"

11 комментариев: «Дойна-001-100» – усилитель

  1. L.I.N. пишет:

    вот это монстр.

    • LDS пишет:

      Регулировка эквалайзера на каждом канале своя, но трансформатор один. Хотя возможно имеет отдельные обмотки.
      Сзади пара выходов по 50 Вт, но усилитель позиционируется как 100 Вт.

      • юрий пишет:

        О чём это Вы?
        Это монофонический концертный усилитель имеет всего один канал усилителя мощности с номинальной мощностью 100Вт\4Ω . Пара выходов под АС запараллелены . Предварительный усилитель имеет многоканальный микшер , как и свойственно концертным усилителял.

        • LDS пишет:

          Тогда все ясно. Спасибо.

        • шел мимо пишет:

          аналог этого усилителя, если не изменяет память, АРТА 001-120.
          усилитель моно, пара акустики 60Ас-д на динамиках 2х30гд-301 и 1х10гдв-2(по 6 ом)подключается в параллель

  2. sergeisam пишет:

    “Арта” не аналог, а продолжение, так сказать.
    Она была собрана на другой элементной базе, применён люминисцентный индикатор выходной мощности, в АС применены дугие динамики.

  3. Анатолий пишет:

    Крутил я в далёком 1982 году на этом чуде дискотеки. Отменный аппарат по надёжности и качеству. С парой родных колонок он легко делал вынос мозга. Монофонический, 100 советских ватт номиналки, упаковывался в родной стильный чемодан “дипломат”.

  4. Борис пишет:

    Здравствуйте. На фото явно 2 различных аппарата или 2 модификации:
    1. С двумя парами выходников и 2-сторонними ребристыми радиаторами
    2. С одной парой выходников и 1-сторонним игольчатым или пластинчатым радиатором. Рискну предположить, что пластинчатый – “поставили то, что было” т.к. он в таком положении фактически не эффективен ввиду сложностей с конвекцией.

  5. Олег пишет:

    у меня до сих пор этот монстр в сарае отдыхает. сколько он бухаловок добросовестно отпахал! правда почему-то после лёгкого падения перестал работать 15 лет назад, вот так и забросил, купил Logitech 5/1!

    • Алекс пишет:

      Как с вами связаться? Может вы захотите его пристроить в заботливые руки , из надеюсь не сырого сарая?

  6. Николай пишет:

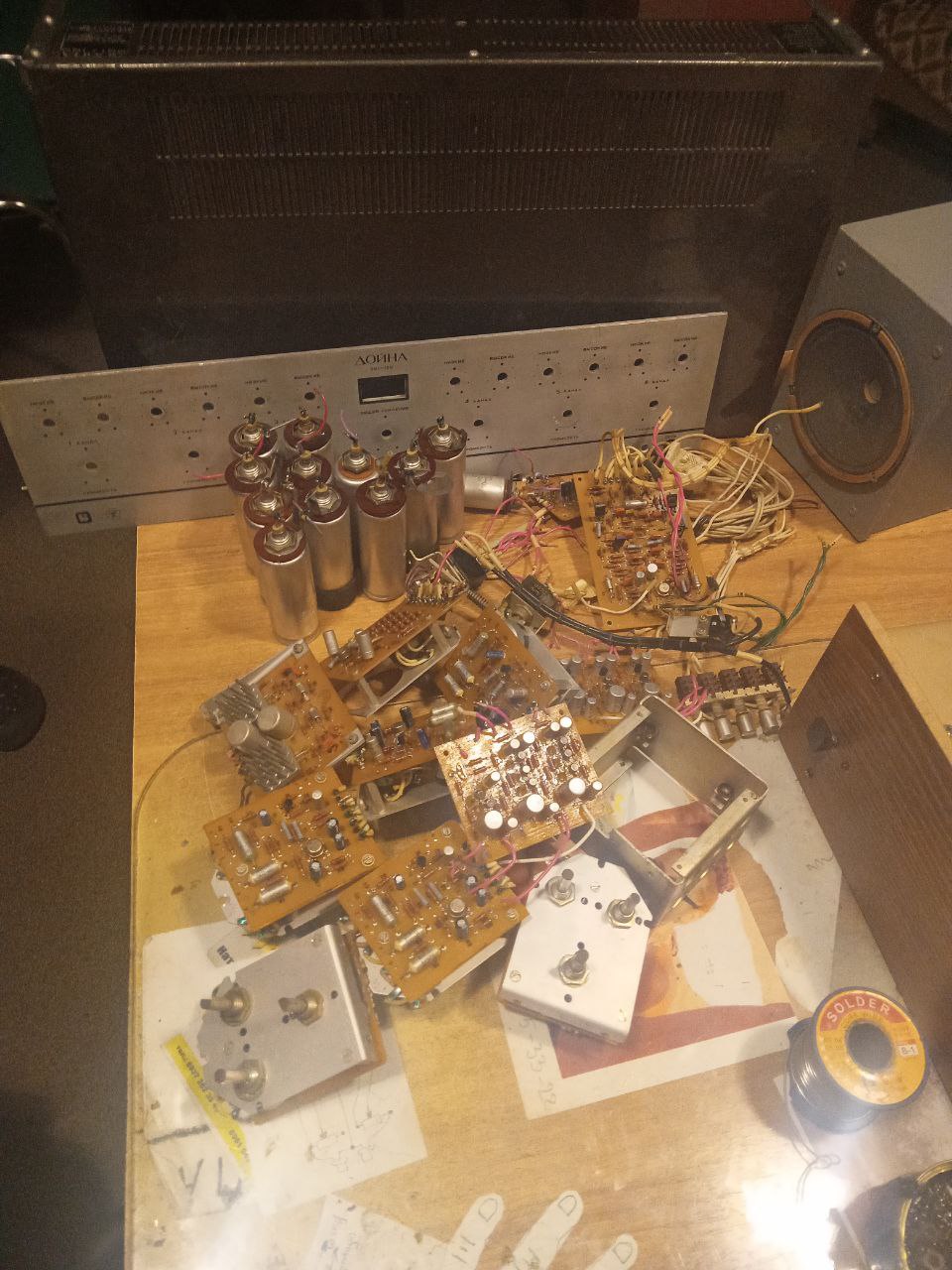

    В свое время работал я на этом заводе . Выносили от этого усилка все вплоть до жгутов, переделывали в стерео. До сих пор у меня остался один Микрон 10РУ201С, два продал.
