Изготовитель: Грозненский завод (1981) и Казанский электротехнический завод (1979). 8 АС-3, 8 АС-4 и 6 АС-503 практически идентичные АС.
Технические характеристики 8 АС-3:
Широкополосная полочная АС с открытой задней стенкой (ОЯ)
Эффективный рабочий диапазон частот: 100 – 1000 Гц
Уровень характеристической чувствительности: 92 дБ/Вт/м
Неравномерность АЧХ: 16 дБ
Среднее стандартное звуковое давление: 0,2 Па
Полный коэффициент гармонических искажений: 3 – 6 %
Номинальное электрическое сопротивление: 2 Ом
Паспортная мощность: 8 Вт
Долговременная мощность: 16 Вт
Кратковременная мощность: 25 Вт
Размеры (ВхШхГ): 47х27х17 см
Масса: 4,5 кг
Описание 8 АС-3:

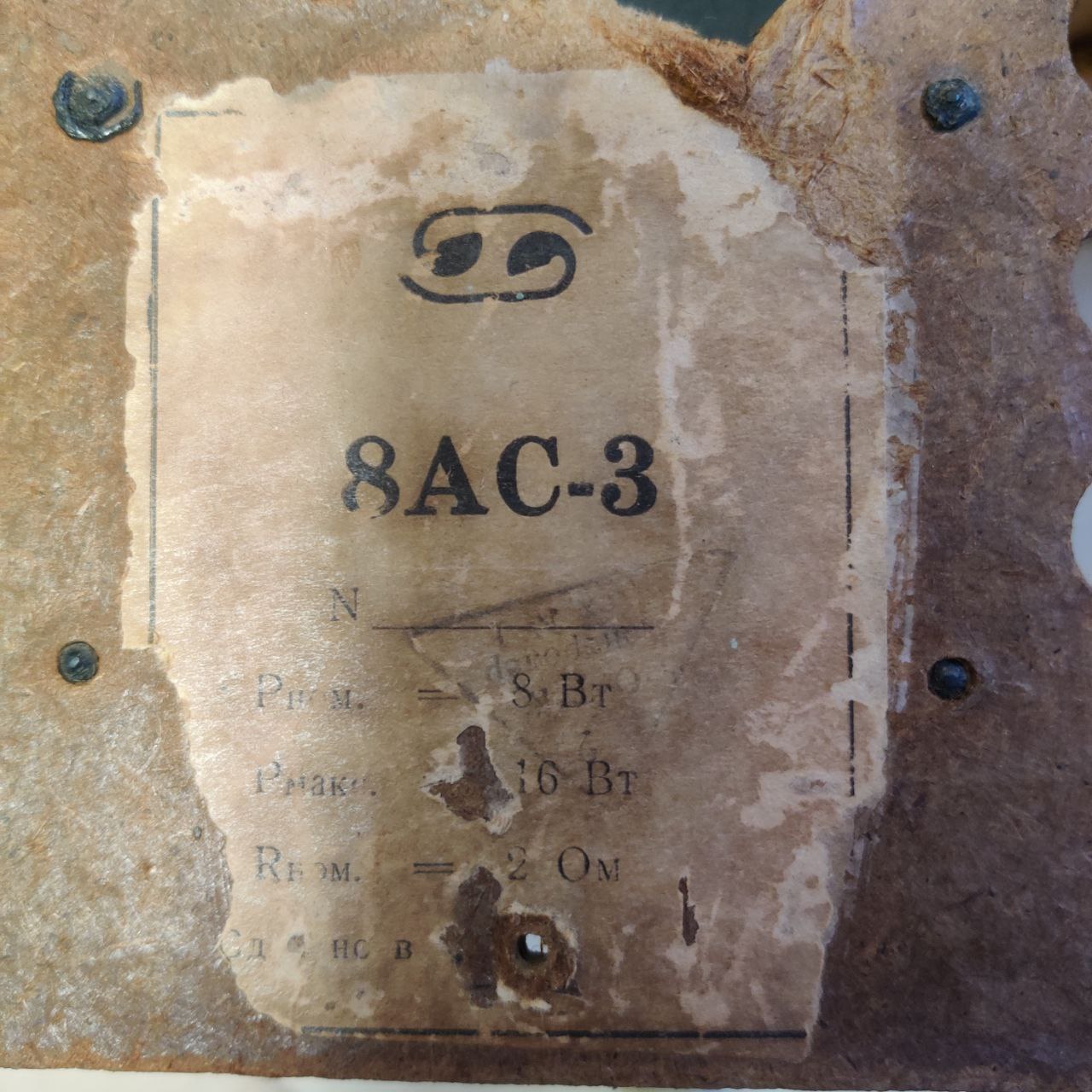

Корпус АС выполнен в виде прямоугольного ящика из фанеры с толщиной стенок 10 мм со съемной задней стенкой. Задняя стенка сделана из перфорированного картона. В каждой из АС установлено по два широкополосных громкоговорителя 8ГДШ-1-4 (4ГД-35). Громкоговорители расположены друг над другом. Спереди АС отделана тканью. Сам корпус оклеен пленкой, имитирующей ценные породы дерева. К нижней и верхней стенке дополнительно приклеены пластмассовые накладки. В задней стенке имеется отверстие для кабеля. Динамики соединены паралельно, что дает 2 Ома сопротивления. Акустическая система 8 АС-3 входила в комплект электрофона Ноктюрн-211 и Рондо-204-стерео.
“Эффективный рабочий диапазон частот: 100 – 1000 Гц”
Поправьте цифры! Хотя бы 80 – 12500 в таком оформлении эти динамики выдать обязаны.
А почему на одной колонки стоят два 4гд-34, а на другой два 4гд-35
Уточню:Акустические системы “8АС-3” и “8АС-4″ выпускались с 1978 и 1979 года года. АС ”8АС-3” (2 Ома) входила в комплект магнитофона “Весна-201-стерео”, а АС “8АС-4″ (8 ом) в комплекты электрофонов ”Ноктюрн-211” и “Рондо-204-стерео.
Спасибо.
Усилитель Ноктюрн 211 может тянуть 2 ома поэтому к нему была одна 8ас-3, Ноктюрн 211 стерео уже 8 омная нагрузка 8ас-4.
Опровержение. Там тоже рассчитан на 8ом. В его схеме динамики подключены неверно. Такой же унч как и Ноктюрн 211 стерео. КТ817 на выходе и 34в питания.
так же можете добавить 6ас-318, брат близнец
