Изготовитель: завод «Красный Луч», г. Красный Луч.
Назначение: для высококачественного воспроизведения музыкальных и речевых программ в стационарных бытовых условиях. Рекомендуемая мощность высококачественного бытового усилителя 10 – 100 Вт. Предпочтительный вариант установки — на подставке 0,3 – 0,5 м. 150АС-001 «Корвет» схожие акустические системы от НПО «Океанприбор», Питер. 150АС-009 «Кливер» – следующая модель с новым ГОСТом.
Характеристики 75 АС-001 «Кливер»:
3-х полосная АС с фазоинвертором
Диапазон воспроизводимых частот: 25 (-19 дБ) – 25000 Гц
Неравномерность АЧХ в диапазоне 100 – 8000 Гц: ±3 дБ
Чувствительность: 91 дБ
Характеристическая чувствительность: 0,73 Па√Вт
Номинальное электрическое сопротивление: 8 Ом
Минимальное значение полного электрического сопротивления: 6,4 Ом
Предельная шумовая мощность: 100 Вт
Предельная долговременная мощность: 150 Вт
Предельная кратковременная мощность: 300 Вт
Установленные динамики:

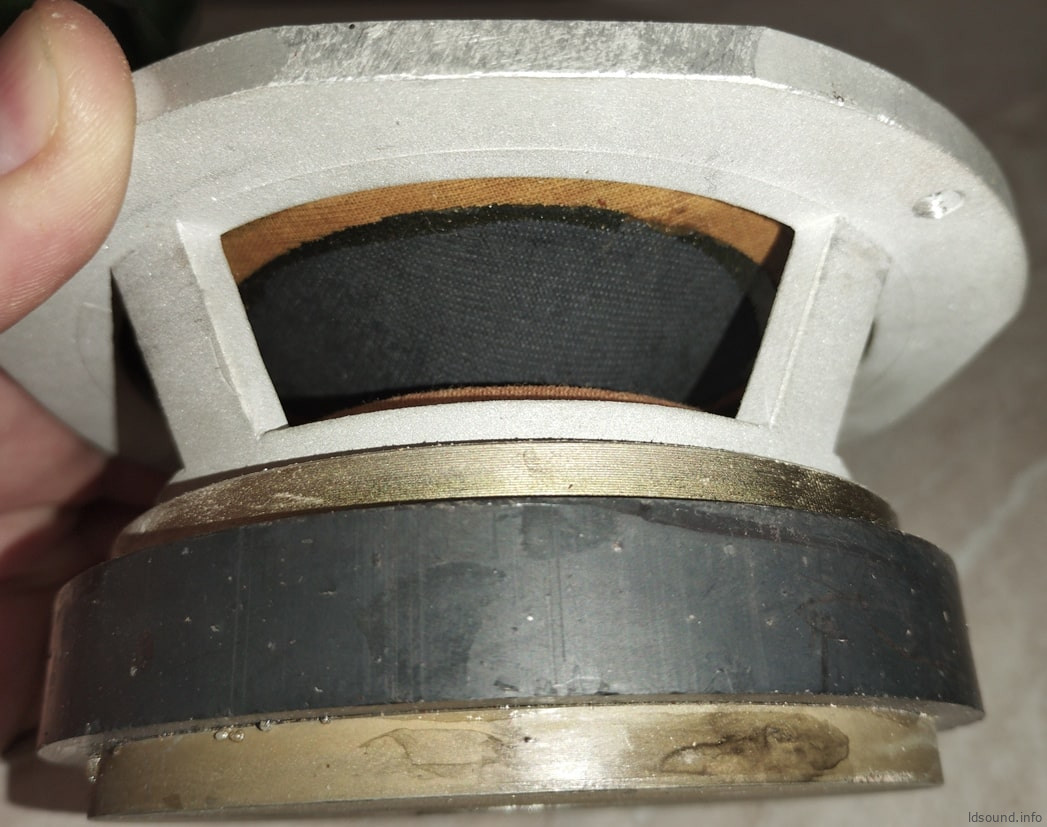

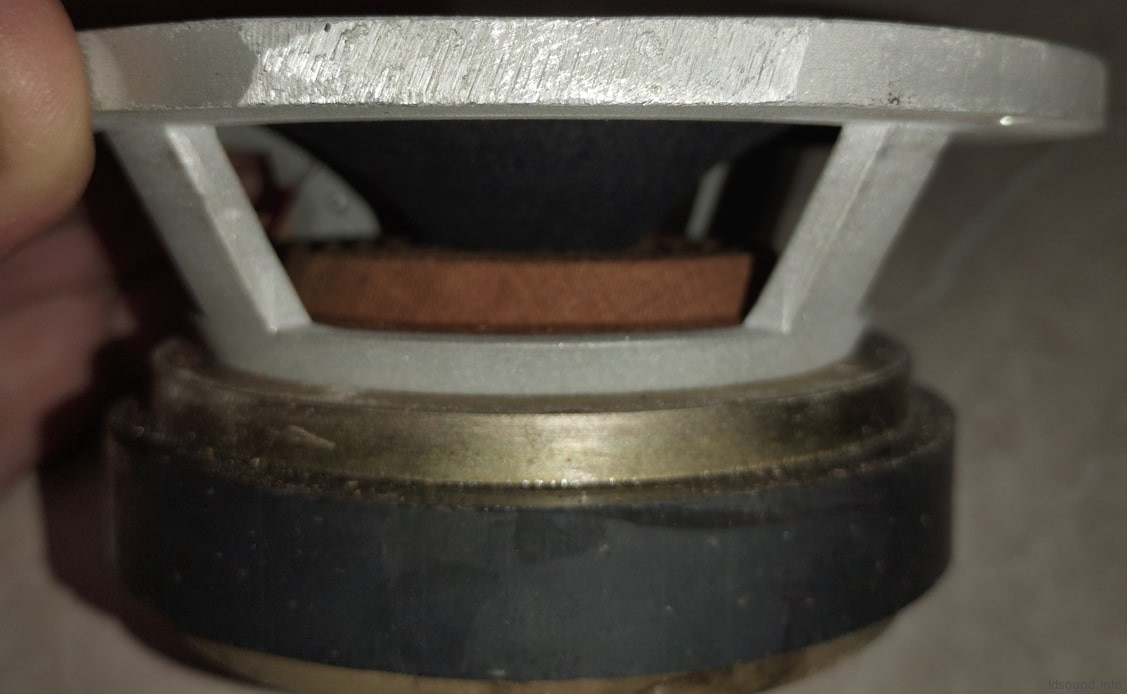

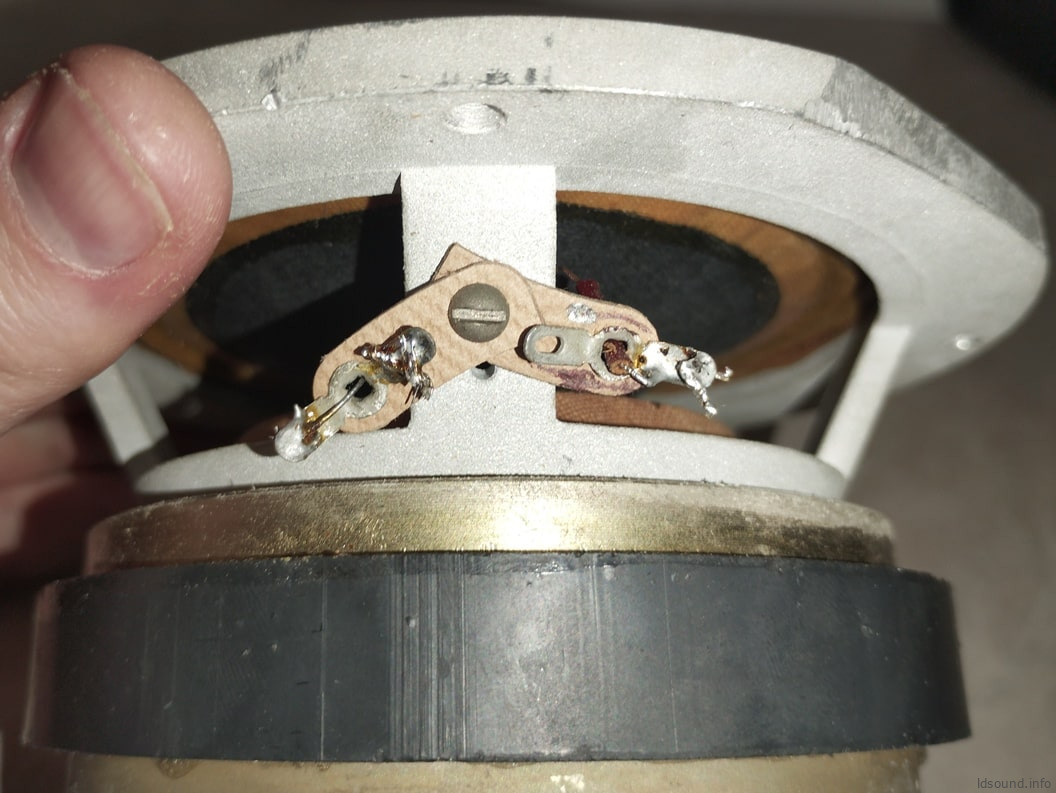

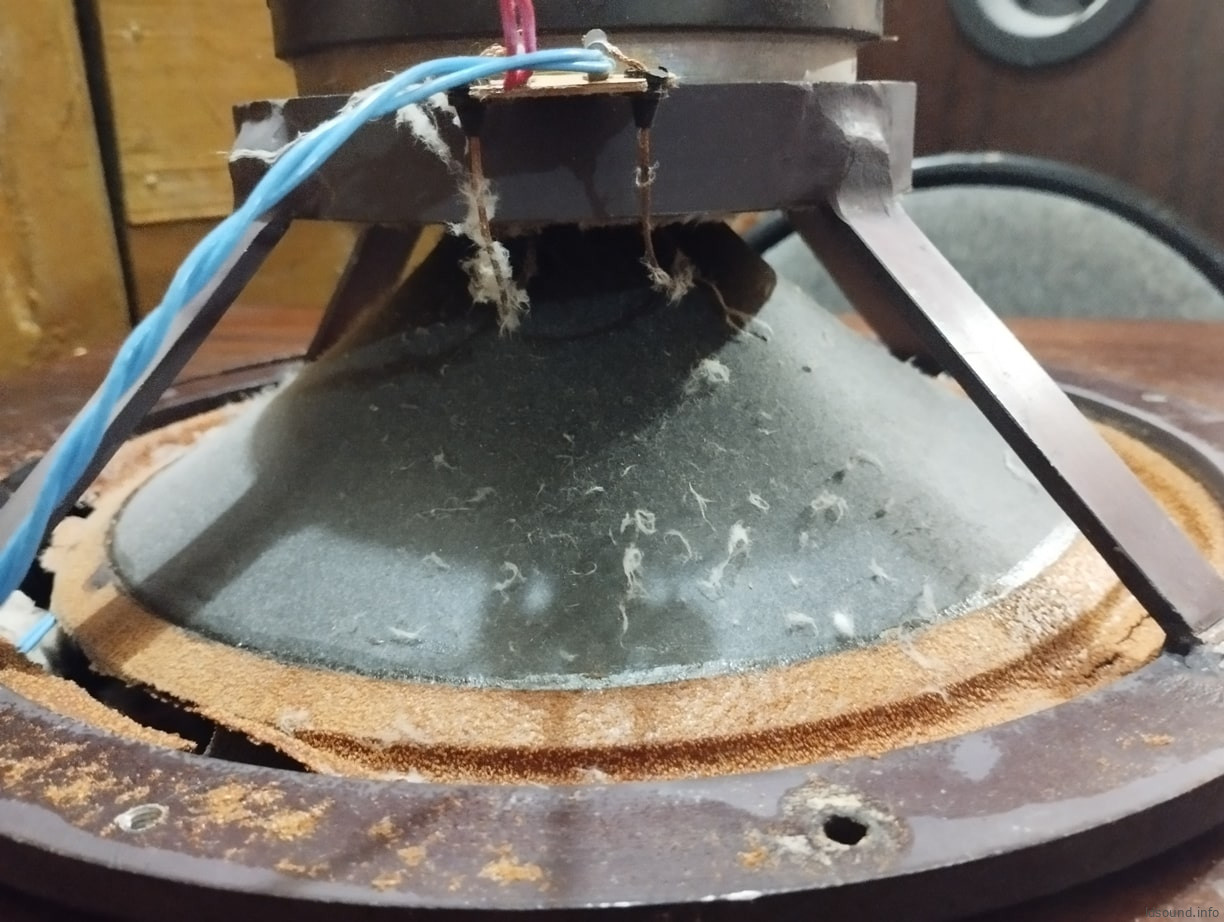

НЧ: 100 ГДН-3-8

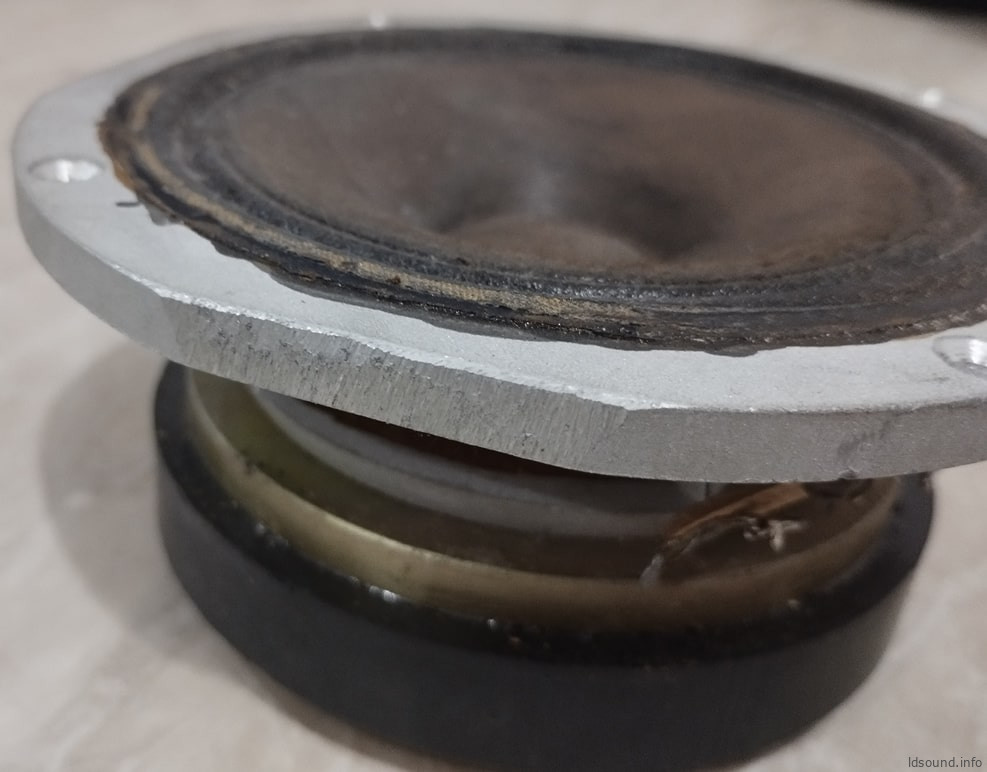

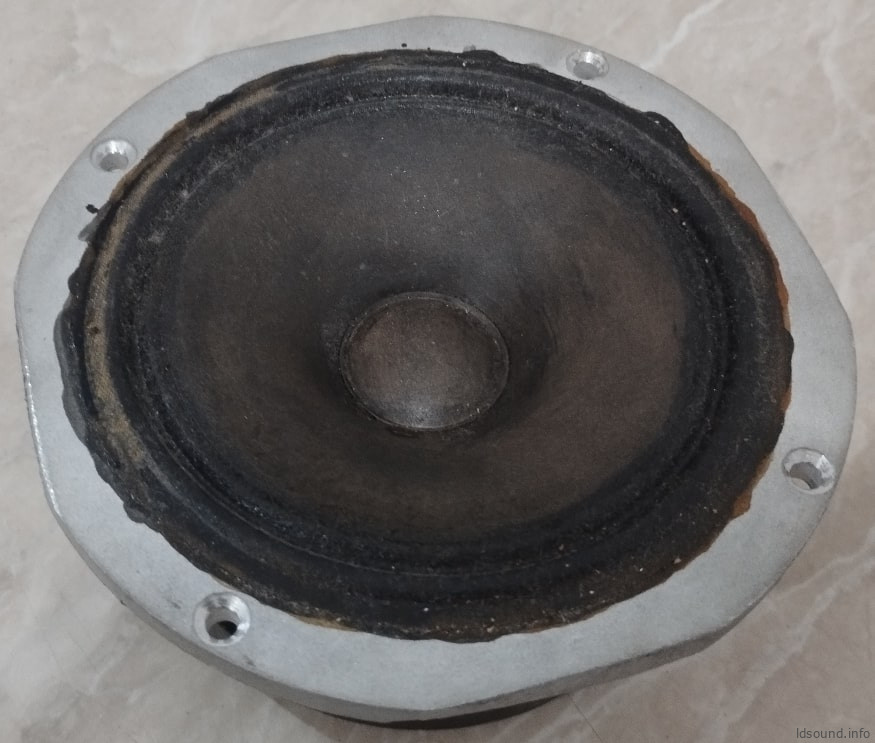

СЧ: 30 ГДС-1-8
ВЧ: 10 ГДВ-4-16
Габаритные размеры корпуса (ВхШхГ): 710х386х326 мм
Масса: 30 кг
Особенности конструкции 75 АС-001 «Кливер»
Система отличается высокой чувствительностью и способностью работать с большими нагрузками по мощности. Это гарантирует воспроизведение звука с расширенным динамическим диапазоном — вы услышите музыку именно так, как она была записана, без каких-либо заметных искажений. В результате, 75АС-001 одинаково хорошо раскрывает потенциал как аналоговых источников, так и цифровых (например, CD-плееров).
Корпус акустической системы представляет собой жесткий неразборный ящик из древесностружечной плиты (ДСП), облицованный шпоном ценных пород дерева. Толщина боковых стенок составляет 16 мм. Передняя панель имеет трехслойную конструкцию (фанера-ДСП-фанера) и общую толщину 24 мм. Для минимизации вибраций и повышения структурной жесткости внутри корпуса применены ребра жесткости и внутренние стяжки.
В 75АС-001 использован набор головок, разработанных для нового поколения высококачественных АС повышенной чувствительности — 100ГДН-3, 30ГДС-1, 10ГДВ-4, выпускаемые заводом «Красный Луч». Конструирование узлов головок с применением специально разработанных комплексов программ по расчету их характеристик на ЭВМ позволило создать эффективные головки с малыми нелинейными искажениями. Головки обрамлены декоративными накладками, изготовленными из пластмассы АБС-2020: накладка головки НЧ – круглая, с шестью крепежными отверстиями, накладка головок СЧ и ВЧ – прямоугольная с восемью крепежными отверстиями.

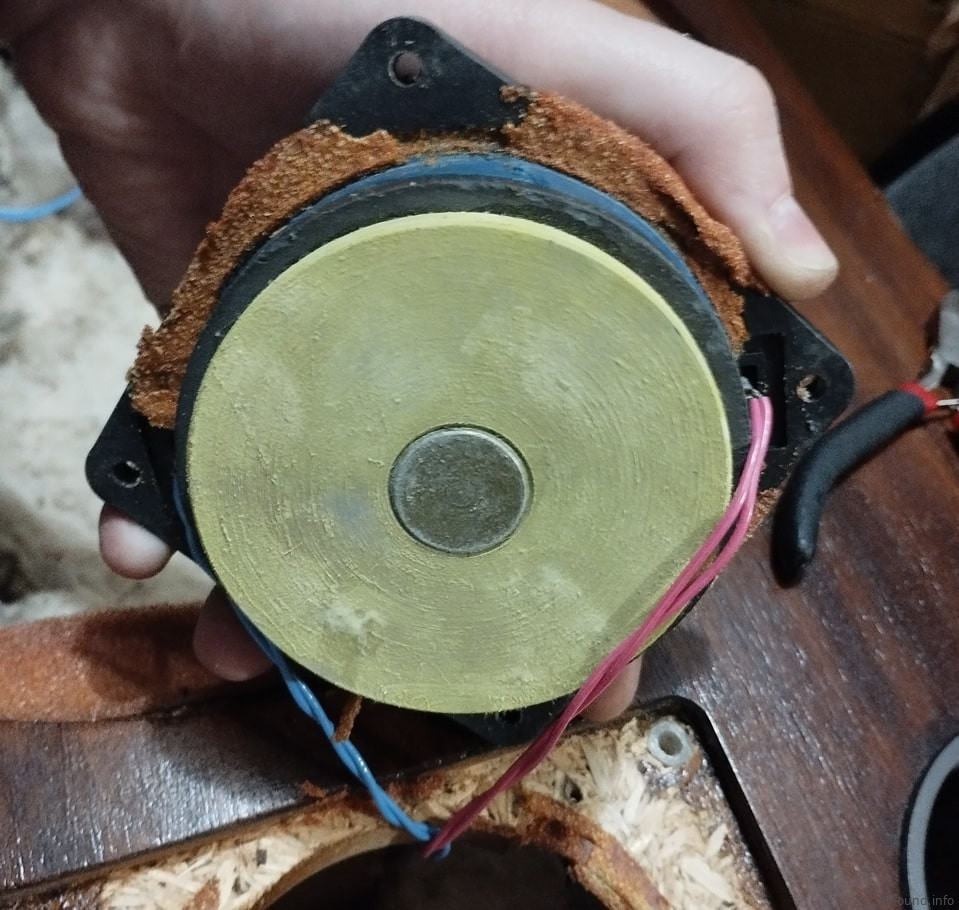

СЧ-излучатель герметично изолирован от общего объема АС внутренней трубой, что исключает влияние НЧ-секции. Все головки расположены симметрично по вертикали. Для оптимизации АЧХ и снижения эффекта отражения звука от панели (особенно в области 1000 Гц), СЧ-динамик установлен выше ВЧ-динамика и ближе к верхнему краю.

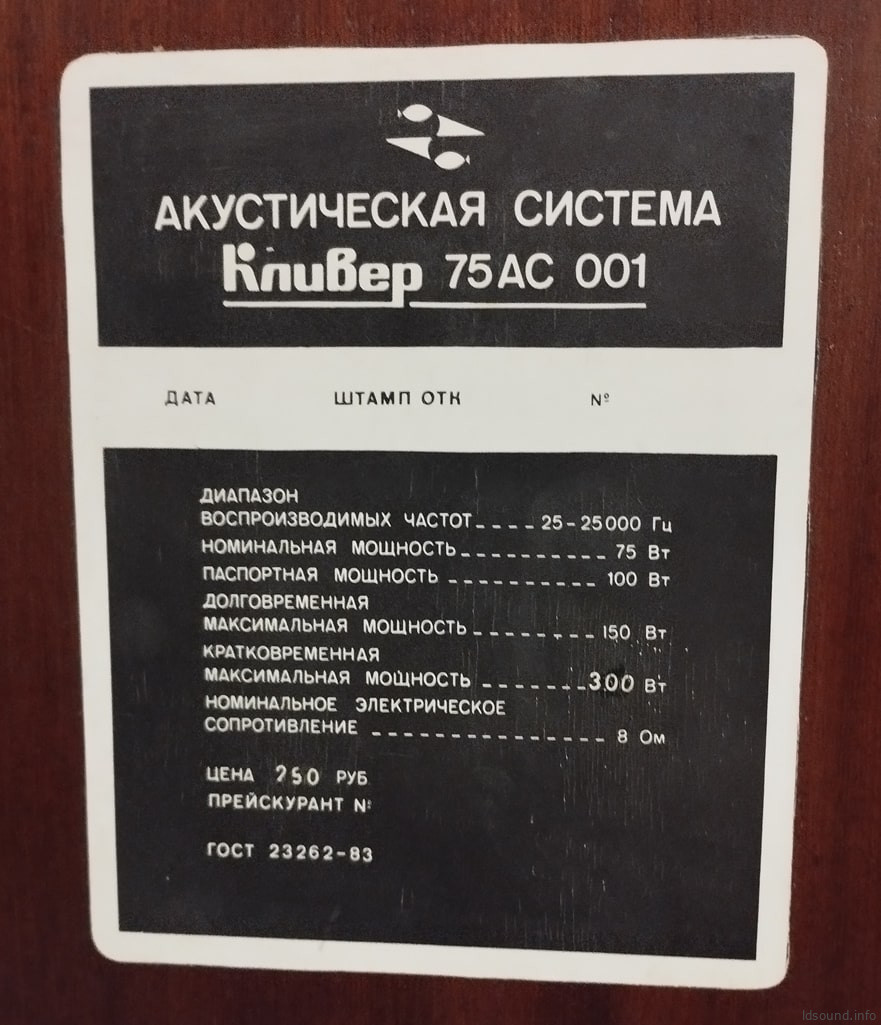

На лицевой панели также размещен декоративный шильдик, содержащий название АС, схематическое изображение типовой частотной характеристики и индикаторы перегрузки по низко-, средне- и высокочастотным полосам. Нижний частотный предел расширен благодаря фазоинвертору: его выходное отверстие диаметром 75 мм и труба длиной 91 мм обеспечивают настройку на частоту 36 Гц. Внутренний объем корпуса составляет 57 литров. Для эффективного устранения внутренних резонансов, влияющих на АЧХ и качество звучания, внутреннее пространство полностью заполнено звукопоглощающим материалом АТМ-1.
Внутри корпуса смонтированы компьютерно-синтезированные кроссоверы, которые обеспечивают не только разделение НЧ/СЧ/ВЧ-полос, но и точную коррекцию фазы и амплитуды. Разделение полос происходит на частотах 600 Гц (НЧ 2-го / СЧ 3-го порядка) и 6000 Гц (СЧ 3-го / ВЧ 4-го порядка). В фильтрах использованы высококачественные компоненты (резисторы С5-35В, конденсаторы МБГО, «воздушные» катушки). Система также включает схему защиты динамиков от перегрузок с функцией световой индикации.
При превышении допустимого уровня мощности, подаваемого на какой-либо из динамиков, встроенная система защиты мгновенно снижает входной сигнал до безопасного значения для соответствующей полосы (НЧ, СЧ или ВЧ). О срабатывании защиты и возникновении перегрузки немедленно сигнализирует световой индикатор на передней панели, расположенный над соответствующей надписью.
В стандартном режиме, защита и индикация настроены на срабатывание при пиковой мощности 75–100 Вт (при воспроизведении музыкального материала), что гарантирует уровень звукового давления не менее 110 дБ. Для достижения максимального динамического диапазона и проведения испытаний предусмотрен второй режим: при установке заглушки «ЗАЩИТА» порог повышается до 300–350 Вт (около 116 дБ звукового давления). Первый режим обеспечивает максимальную надежность, а второй — максимальную громкость при кратковременных нагрузках.

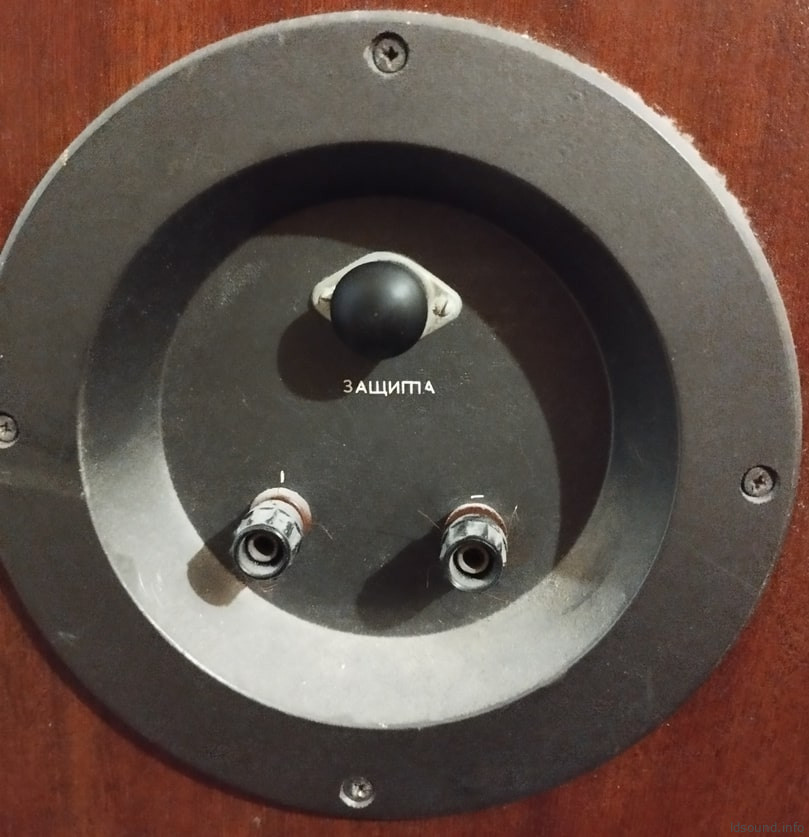

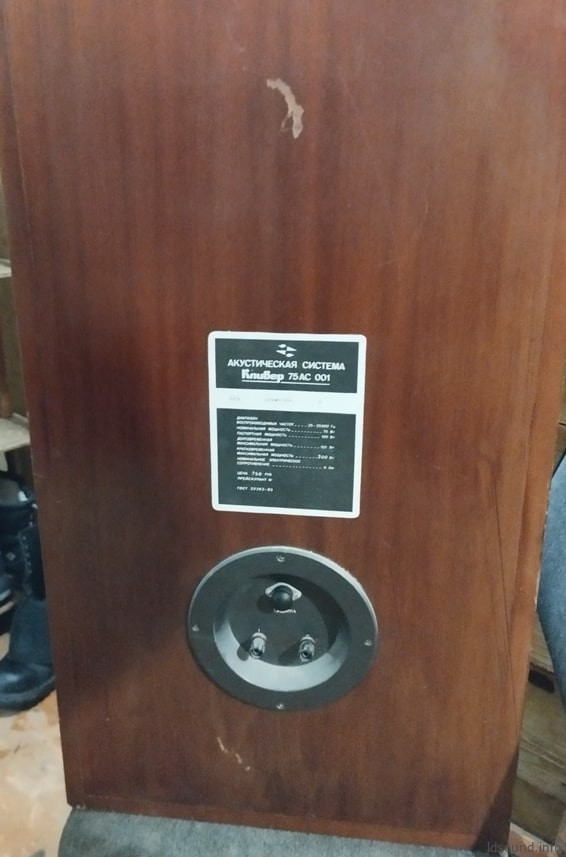

Опорной частью служат четыре пластмассовые ножки. На тыльной стороне корпуса находятся контактные клеммы для кабеля и гнездо «ЗАЩИТА». Подключение к этому гнезду специальной вилки позволяет пользователю переключать режим работы защиты, увеличивая допустимую пиковую мощность.
привет) а что никто про эту акустику даже ничего хорошего или плохого не пишет? как эти колонки в сравнении с теми же с90в,д и так далее? лучше чего,но хуже таких то?
Исключительно ИМХО – этот ящик ниочём, так как туда запихали НЧ-головку с эквивалентным объёмом 150-200 литров. Позднее были выпущены Кливер 200АС-010, где эту проблему пытались решить, но встречаются они очень редко, поэтому послушать их мне пока не удалось. В таком, как этот, ящике хорошо себя чувствует 30ГД-2 (75ГДН), например в 35АС-028.
Именно так, как вы и пишете, доказательство этому- выброс на 100гц и обвал левее его.
Единственное достоинство- средники там хорошие. 30гдс-1, ровные, звук приятный. Но подвес дубовый.
Ставили их перетыком в разные S90- звук резко лучшел.
Как можно говорить о колонках не слушая их.
Японцы выпускали (в конце 70-х-начале 80-х) серьёзную акустику Pioneer CS-722A c взрослым звуком, с таким же набором (только японских драйверов), с таким же расположением их по вертикали и такой же последовательностью (СЧ-ВЧ-НЧ), и с, почти таким же литражом (410 х 650 х 260 (мм)). И НЧ чувствовал себя комфортабельно.
Да, сходство есть
Я поставил под большое сомнение фразу: Евгений18.01.2018 НА 07:04… – этот ящик ниочём, так как туда запихали НЧ-головку с эквивалентным объёмом 150-200 литров.
В такой тесный ящик низкочастотники были засунуты сознательно – для повышения кпд за счёт образующегося горба на нч, который частично нивелируется бафл-степом, а суммарный уровень отдачи получается выше, чем в случае, когда динамики были бы размещены в корпусе оптимального объёма, а бафл-степ был бы скомпенсирован на все свои 6 децибел. Одной из основных задач при разработке этих АС было получение широкого динамического диапазона.
Знаете, я встречал колонки, настроенные именно так, как вы описываете: в ближнем поле имеется выброс , а на дистанции он вырождается в идеальную басовую полку. Колонку звали Корал Х-8 , мини-онкен.
А тут не вижу компенсированного баффлом выброса, обычный горб , последствие тесного ящика.
Баффл проявляется на частотах выше 1000 герц, о каком подъёме на нч Вы говорите? Горб на 100 Герцах – это малый объем ящика, это недостаток, а не тонкий расчёт.
Разработчики этих АС сделали всё правильно. Их интересовала верность воспроизведения, а не бунчание на НЧ близкой к инфразвуку. Ведь мода на ФИ АС была в самом разгаре. По сути эти АС имеют характеристику в НЧ диапазоне близкую к ЗЯ. Некий компромисс между ФИ и ЗЯ.. Таким же образом я переделал свои АС 018. Потому что слушать их в ФИ исполнении просто невозможно. Гулдёж и бубнёж. Сейчас они играют на низах чётко и собранно. Почти как ЗЯ. В сравнении с С-90 75ас-001 на порядок лучше как по верхам,так по середине и низам.
Скажите, а как вы переделали 018е?
Так это получается,если снять замеры со 100гдн и сделать короба ФИ (колонки) по параметрам,то нужно ли переделывать и фильтр для них,для 100гдн?
Возможно немного. Может и нет.
Скорее всего не нужно будет. Но, если задали такой вопрос, значит знаний не достаточно, а значит и корпус другой для них делать не стоит.
А при чём знания,и отдать человеку который сможет грамотно снять параметры? Много смотрю здесь начитанных,со знаниями. А есть люди которые практикуют и занимаются этим.
Тогда зачем спрашиваете? Пусть те, кто практикуют и занимаются этим, решают, надо фильтр перенастраивать или нет.
Какой нужен лак- морилка ,чтобы было максимально похоже на оригинал?
Клён,дуб, красное дерево?

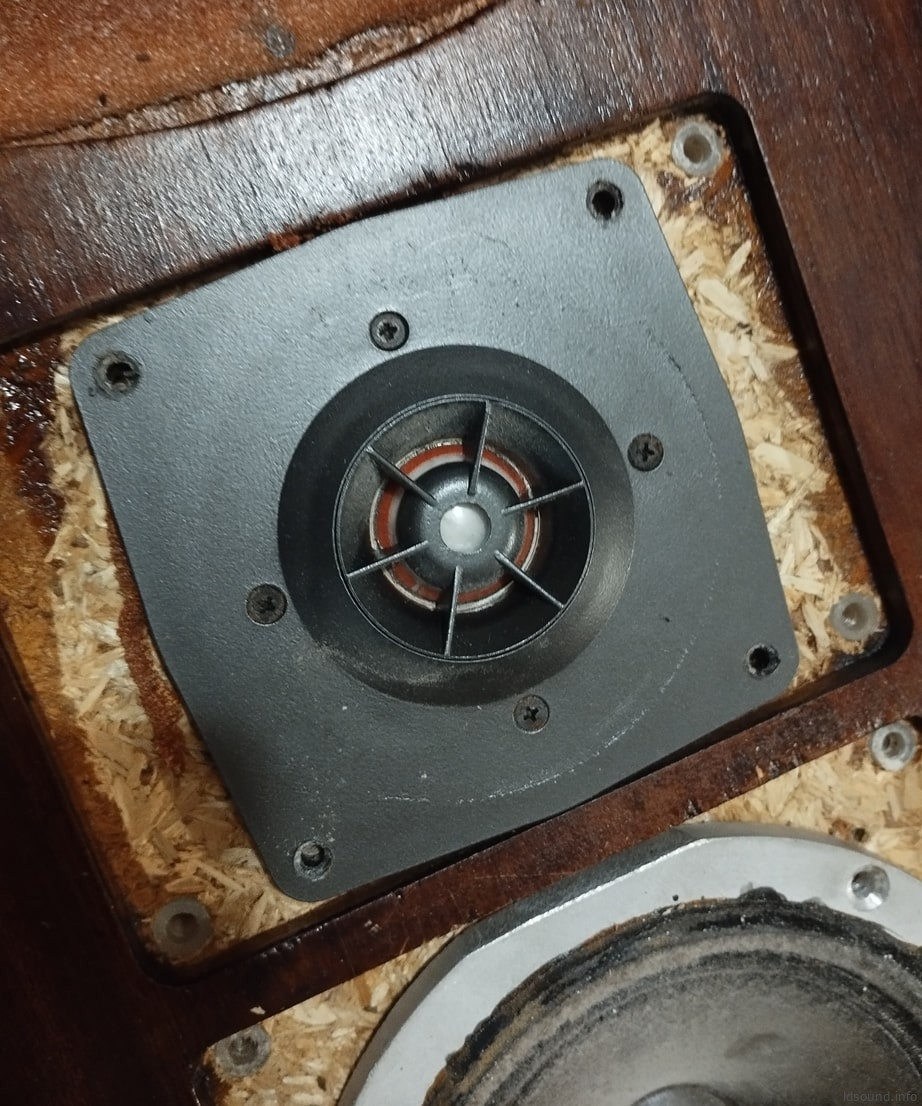

Объясните кто в теме. Я смотрю что ВЧ динамик этих АС на разных фото расположен по разному: на одних он немного выпирает , на других вровень с остальными и даже прикрыт сеточкой. Как правильно?
Не выпирает(находится за прозрачной тканью) (выпирание- оптический обман зрения)
Не обман зрения, поверьте.
На этом фото динамик не родной.
Роднее не бывает 10 ГДВ-4-16.
И что, один динамик, изготавливался с разными версиями акустических рассеивателей ?
Их было 3 варианта.
д
l
д
Всё это, конечно очень занимательной, но, АЧХ всех трёх ВЧ головок, очевидно разная.
Стало быть, решались проблемы звучания, не на стадии конструирования АС, а с опозданием, когда изделие производилось серийно.
Мой вопрос выше относится ко второму варианту ВЧ головки. В интернете есть фото где эта головка находится под акустической защитной сеточкой, а вот в моем случае — она немного выпирает, как на фото. Так вот вопрос в чем — как правильно?
Я предполагаю , что это зависит от снятой фаски в самом корпусе ящика . В моих Корвет 150АС -001 ничего не выпирало и эта самая 10гдв-4 (как здесь на втором фото) была заподлицо под сеточкой.
3-й вариант первый раз вижу. Такого вида знаю только головку 5ГДВ-108, видимо, выпуска того же “Красного Луча”, только из конца 90-х.
Причём Первый вариант попадался только в виде 6ГДВ-4. У него рупорок имеет прямую образующую. Второй вариант – бывает как 6ГДВ-4 так и 10ГДВ-4, из-за чего многие продавцы как 35АС Корвет/Кливер так и 75(150)АС и даже 10АС-232 (50АС-201) склонны заменять одну головку другой. Внешне они неотличимы. Данный вариант имеет экспоненциальную образующую рупорка и фазовыравнивающее тело. Наиболее распространён (по субъективным наблюдениям).
3-й вариант это самая первая ВЧ головка разработанная в ВНИИРПА но это “модернизированный”заводом вариант изначально была вот эта ВЧ головка
Вот первый вариант “Корвета”
У вас упрощение корпуса при производстве корпусов АС. Попросту нет фрезеровки под ВЧ. Когда фрезеровка есть, ВЧ не торчит.
Всем привет! Имею 75 АС-001 “Кливер”, подвесы на нч заменил, советуют заменить конденсаторы на новые, вопрос- на что поменять?
Если менять то есть смысл только на полипропиленовые, как минимум вот такие https://m.audiomania.ru/kondensator/jantzen/mkp_jantzen_cross_cap.html#1005706 замена на жёлтые-красные китайские полипропиленовые ноу нейм может оказаться не лучше того что стоит сейчас.
Спасибо! Есть конкретная схема что где отрезать и припаять?
можно на мыло !)))krylo-vladimir@ya.ru
Обычно, замена конденсаторов, хорошо заметна, в очень сбалансированных аудио трактах.
А так, это, не оправданная трата денег.
советуют выкинуть защиту! я подвесы на нч поменял, рассыпались от времени, хочу еще немного апгрейд сделать!))
c
Слева заводской фильтр справа как должно быть.
И???
и получается что раз в оригинале фильтры корявые то менять конденсаторы в них нет смысла, пустая трата денег, у меня этих колонок не было, поэтому большего по фильтрам не скажу, в смысле где правильную схему найти готовую. А защиту таки да, отключите. Вы подошли к такому моменту когда надо будет принимать решение, либо слушать колонки как есть а потом продать и купить получше либо возиться и тратить деньги в надежде получить звук более лучший, но я бы не стал этого делать, если фильтры и можно заменить и даже сч вч динамики при желании то малый объем корпуса для нч динамика никак не изменишь.
Очень интересно узнать как добиться такого результата.
Сейчас много компьютерных программ на которых можно рассчитать параметры фильтра.
Ага. А у динамиков – идеальные АЧХ, у всех трёх. И баффла не существует. Тогда – да, завод сочинил неправильный мёд (С).
Внутри корпуса смонтированы электрические фильтры, спроектированные методами оптимального синтеза с применением ЭВМ и обеспечивающие помимо электрического разделения низко-, средне- и высокочастотных полос АС также и коррекцию амплитудных и фазовых характеристик. Это 75 АС-001 “Кливер”
а вот у 150ас 009 номиналы кондеров незначительно отличаются
То что было разработано в ВНИИРПА и что было сделано на заводе это совершенно разные вещи, фильтры Войшвилло считал на вычислительной машине в магазине Гостиный двор в Ленинграде.
хорошо, я не волшебник, а только учусь. Можешь рассчитать фильтры для 75 ас 001?
Вот тут подробно об этом сказаноdonex-ua.narod.ru/indexphp/as-ussr/30-upgrde-as-ussr/253-dorabotka-150as-001-korvet.htm
Спасибо! Буду штудировать!)) хм, у меня 75 ас 001 март 90-го года!)) Буду удалять УЗ, гляну маркировку диномиков
Прикольная статья. Выводы об улучшении делаются по фазочастотной характеристике. Попробую промультисимить в сравнении с родной схемой.
Точно прикольная , я как раз о ней и писал https://ldsound.info/150-as-001-korvet/comment-page-2/#comment-52832
Купил данные АС и попались уже переделанные на эту схему на каких то китайских конденсаторах . Пришли .ТК. Отслушав их почувствал себя круглым дураком . Переделал штатно по схеме корвет 75ас-001 на МБГО .
Привет! “Переделал штатно по схеме корвет 75ас-001 на МБГО “- но без УЗ?
Ждём результатов!))
Переделывал давно. Этой доработке в сети более десяти лет я полагаю. Конечно без УЗ . После переделки на штатную схему восстановился тембральный баланс АС .
Прикольная статья. Выводы об улучшении делаются по фазочастотной характеристике. Попробую промультисимить в сравнении с родной схемой.- Ждём результатов!))
Пока переделываю статью https://ldsound.info/150-as-001-filter-analysis/, скажу только, что, по предварительным результатам, доработка с донекс-юа – преступление против человечества 😎
Всем привет! нужен материал звукоизоляции или звукопоглощения в ас?
Можно попробовать, не много, тк есть отзывы где оклеившие полностью свои колонки люди потом это дело отдирали, как раз про корвет или эти кто то писал. Т.е. если полностью покрыть изнутри то звук обязательно изменится, понравится ли вам это изменение или нет узнаете только потом.
Привет! Читал про заднюю стенку и боковые! У меня колбаса из ваты лежит в ас!))
Привет! Этого вполне может быть достаточно, кстати если вы её вынете то звук тоже изменится, по крайней мере должен. Тут ещё надо понимать что внутренний об’ем колонки предназначен для нч динамика, а звукопоглотители на этих частотах не совсем эффективны и не всегда нужны, для нч важнее крепкий корпус с распорками, которые вроде как есть с завода в этих колонках. Если хотите попробовать возьмите самый дешёвый термопрессованый войлок или ватин(не тканое полотно) и его на заднюю стенку на 2х сторонний скотч, понравится приклеете потом получше или строительным степлер ом прибьете.
синтепон подойдет?
Да
Получил подвесы из Питера и кондёры!
Статья исправлена и доработана, фильтр с Донекс-юа проанализирован :
https://ldsound.info/150-as-001-filter-analysis/
Здравствуйте. Вчера снял АЧХ фильтров нагруженных на реальные динамики.
НЧ-СЧ часть фильтра 75-АС-001 ВНИИРПА.
Привет! процесс пошел, корпус фанера, внутри обыная вата!1989 год
и опилок внутри-мама не горюй! теперь гайки открутить , ппц! альтернативное крепление платы фильтров есть?
а платы чистые! кондёры с5 и с4- 2.2 мкф, а не 2 как на схеме, это не критично?
Если в СЧ звене на землю 6,8 мкФ, то ставьте 2,2 мкФ в ВЧ звено. Если там 6, то в ВЧ ставьте 2 мкФ.
Привет, Николай! с4 и с5- 2.2мк, с6 и с7-4мк. а можешь на скане указать, куда динамики теперь паять?
спасибо
https://ldsound.club/index.php?threads/75-as-001-korvet.467/#post-15436
ага, R6,R7,R8,R9- удаляем!))спасибо! после сборки, подключу ас к усилителю, благо, усилок позволяет подключить 2 пары ас, вот и сравню переделку и оригинал!)
фото
Доброго всем дня! Вопрос- недавно восстановил Электроника Б1-01+ Вега 122с(вертушка), к усилителю можно цеплять 2 пары АС, имеет ли смысл с одного выхода брать только низы, а с другого вч и сч( как написано в статье?)
Нет, так как в большинстве отечественных усилителей предусмотрена попеременная работа одной либо второй пары АС. При одновременном использовании у Вас НЧ- и СЧ-ВЧ-сигналы будут браться с одного усилителя мощности.
шПионер (PIONEER CS G304) делали похожую акустику
Дедушка Бокарёв давно сказал (если Вы вникаете в его опусы), что колонки должны быть зеркальными, иначе стереообраз будет ущербным.
шпионеру простительно. они долго и упорно драли копии с АС японского производства.
На частотах работы ФИ КИЗы не локализуются…
Согласно Вашей логике PIONEER драли акустику у самих себя…
Доброго дня! Поменял подвесы на нч, до этого стояли “левые”, по диаметру как раз, а волна больше, чем на родных(из-за этого даже решетку не мог поставить) и жестче. Одну АС собрал без наполнителя, другую – с холлофайбером, разница ощутима. Послушал винил и аудио СД,доволен. Пока подключил к панасонику 200, но планирую использовать с Электроникой Б1-01.
Всем доброго времени суток! 5 месяцев потрачено не зря, сделал многое, что советуют опытные и знающие люди! Последнее- заменил пищалку на вч визатон ! класс!(спасибо Александру)Записал сд тест( не мр3), “цыканье” исчезло)))осталось катушки развернуть попердикульрно!))) потом внешним видом заняться!))
Сам процесс!))
Сразу видно, что в процессе время зря не теряли)
ну да, выдался редкий выходной!))надо совмещать полезное с приятным!
Любые динамики наши купольные цыкают. они все неправильно звучат, лес искажений. Однознчно все вч под замену!
Недавно купил эти колонки, Корвет 75АС-001. Честно говоря, не понимаю, за что просят такие деньги.. Звук глухой, С90 намного ярче и приятнее. По басам мощные, но не слишком низкие и глубокие. На с90 бас хоть и не такой мощности, но глубже и мягче. У меня вывод такой – Корветы только для дискотеки и большой мощности. Для дома больше понравились обычные с90….
Размеры указаны неверные. По крайней мере мои 75-АС имеют 710х386х326.
Вы замеряли с учетом выступающих накладок на громкоговорителях?
Мне кажется нужно “чистый” (нетто) размер указывать.По крайне мере,я всегда так замеряю.Но это лично мои предпочтения.
Нет. Сам короб без выступающих частей.
Добрый день!
Нужны параметры 100 ГДН-3! кто знает Т-С параметры на эти басовики, нужно всего три главных, резонанс, добротность и эквивалентный объём. Спасибо.
https://ldsound.info/100-gdn-3-8-75-gd-1/
Частота резонанса: 25 Гц (±5 Гц)
Эквивалентный объем: 200 л (±50 л)
Полная добротность: 0,35 (±0,1)
Я взял по среднему: 0,4, 25 Гц и 220 литров.
С помощью форумчан добыты Т-С на басовики, быстренько прикинули объем ящика, в 100л ЗЯ получается 44 Герца по минус три. Шикарнее не бывает.
погоня за сверхнизом с помощью инвертора не обязательно обернется музыкальным звуком. Потому как слушать придется не в бальном зале дворца, а скорее всего в обычной квартире. И тут работают другие понятия и ценности.
всем привет. подскажите пожалуйста что за ВЧ установлен на ас фото которые я прикрепил?
Не заводской. Интересно фильтр меняли.
Здравствуйте. Если ваш ответ адресуется для меня, то я вам не могу ничего конкретного сказать.
Мне эту пару ас предлагает купить мой товарищ. Я их даже толком не слушал. Меня озадачил тот факт что ВЧ не похож совсем как на других АС. Вот и хочу понять что это за ВЧ и стоит ли брать АС с такими ВЧ? Сразу хочу сказать что цена по которой мне их предложили очень даже демократичная, по сравнению с рынком.
ребята всем привет! мне попались динамики
6ГДВ-4, по сходной цене, является ли они аналогами тех которые установлены в колонках?
хочу купить про запас и не знаю чтоит ли.
поэтому и спрашиваю у более опытных. спасибо жду ответа.
Здравствуйте. Они только внешне похожи, а разница есть и в сопр и мощности.
значит они не взаимозаменяимые???
Если сопротивление одинаковое, то попробовать можно. Но предельная мощность будет ниже.
