Изготовитель – ПО «Радиотехника», г. Рига. Предназначен для использования в составе открытых акустических систем второй группы сложности бытовой радиоаппаратуры, предназначенной для работы как в помещениях, так и на открытом воздухе. Изготовлен на основе 6ГДШ-3-4 и использовался в акустических системах S-20K «Radiotehnika».
Технические характеристики 6 ГДШ-3-8:
Диапазон частот: 80 – 12500 Гц

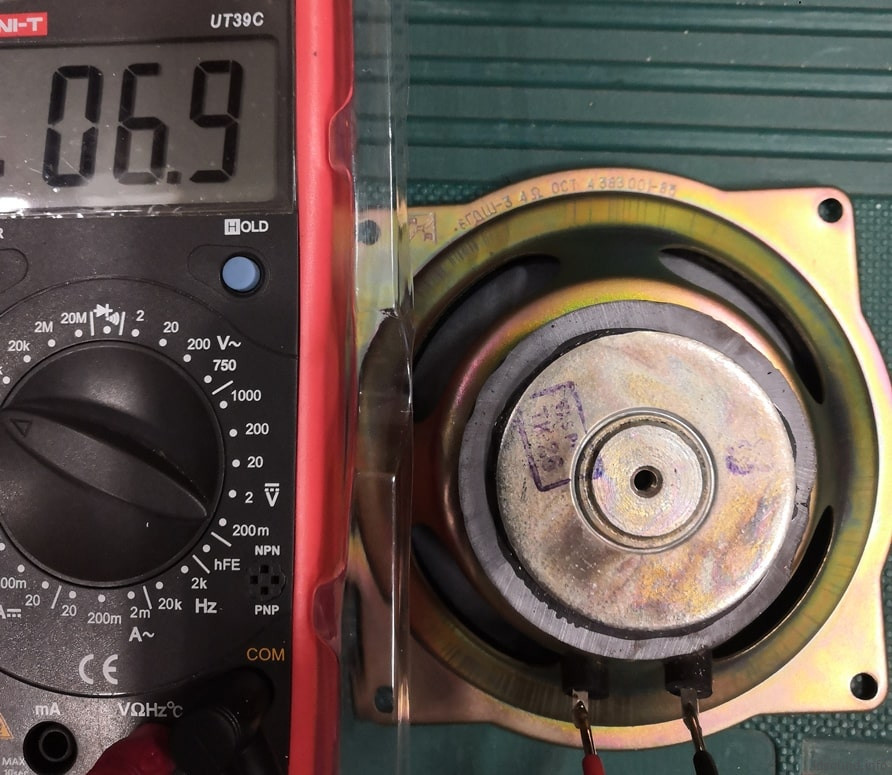

Сопротивление: 8 Ом
Паспортная мощность: 6 Вт
Долговременная мощность: 15 Вт
Размеры: 125х125х52 мм
Вес: 0,33 кг
Особенности конструкции 6 ГДШ-3:

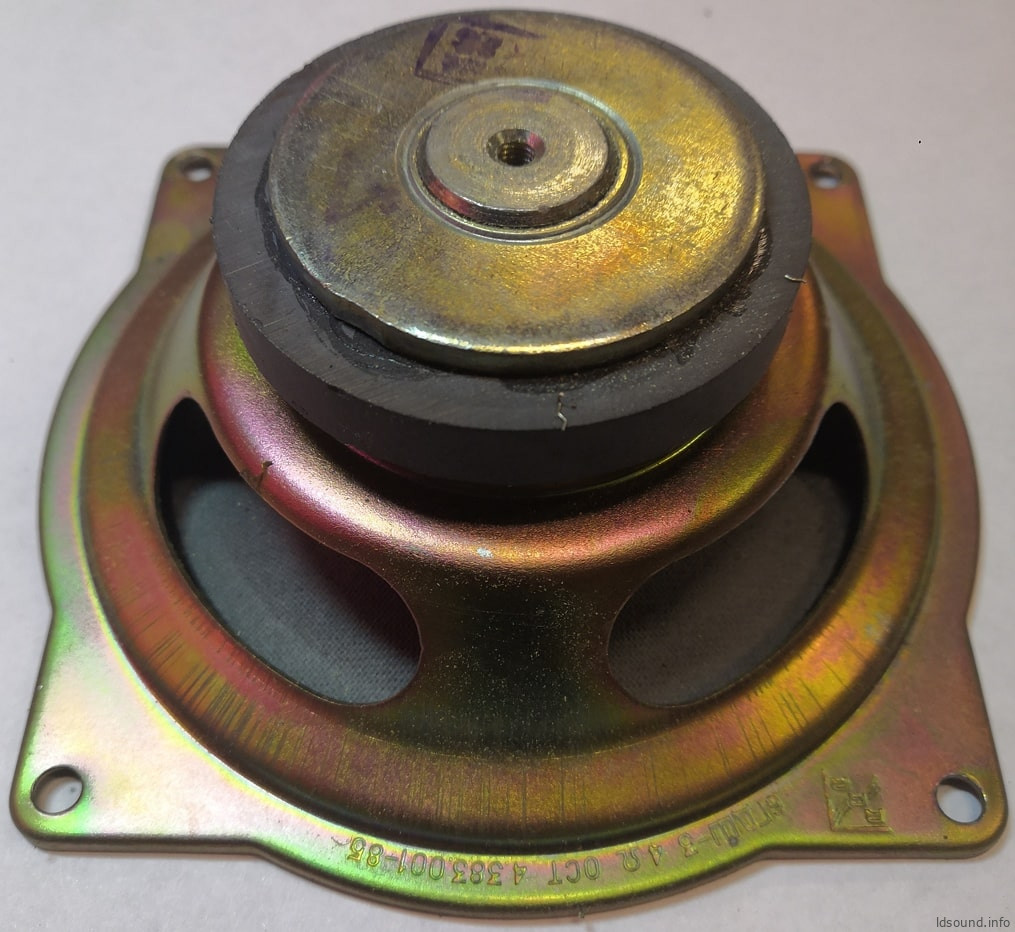

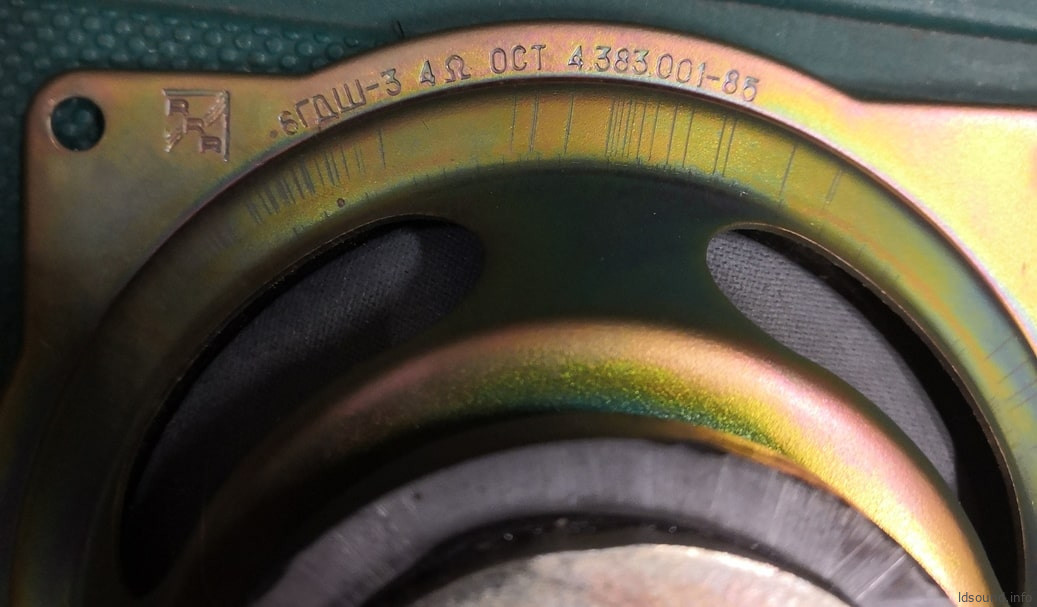

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с неэкранированной магнитной цепью. Корзина изготовлена из штампованной стали.

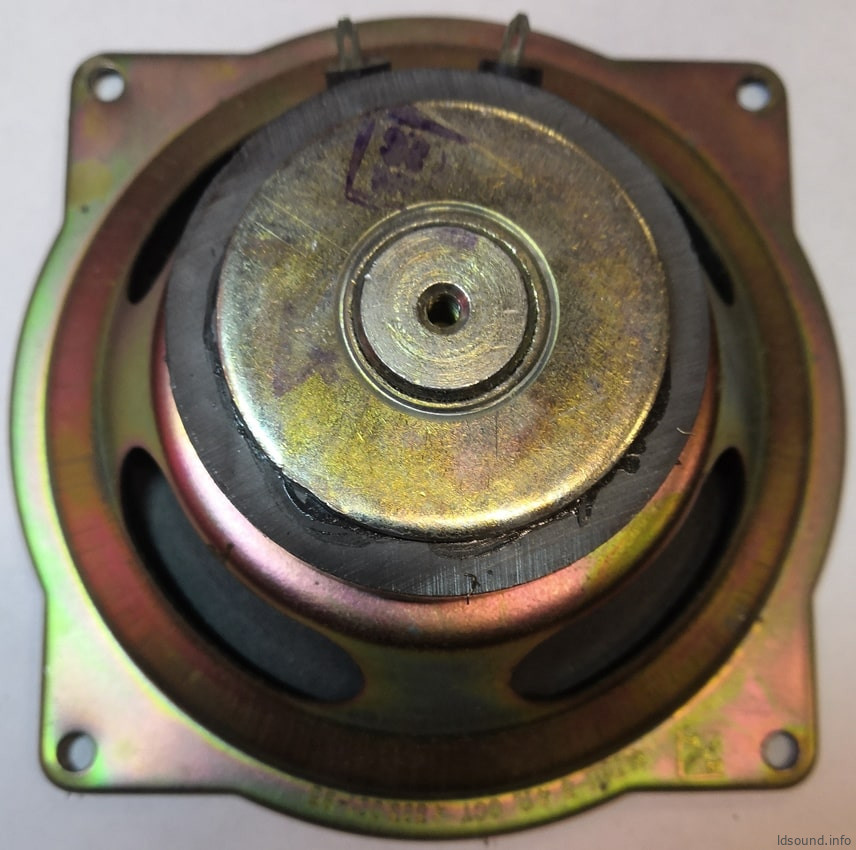

Магнитная цепь 6 ГДШ-3:
- Кольцевой магнит марки М25БА150 размером К61х24х9 мм;
- Керн диаметром 17 мм;
- Верхни1 и нижней фланец имеют размера 4х50 мм;
- Верхний фланец с отверстием диаметром 18,4 мм;
- Высота воздушного зазора 2,7 мм;
- Радиальная ширина воздушного зазора 0,7 мм;
- Индукция в зазоре 1,1 Тл.
Подвижная система 6 ГДШ-3:
- Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,14 мм, намотка двухслойная, общее число витков 44, в первом слое 24 витков, во втором 20, высота намотки 4,4 мм, омическое сопротивление 3,7 Ом. Высота ЗК 13 мм, внутренний диаметр 17,3 мм, внешний (вместе с намоткой) 18,1 мм.

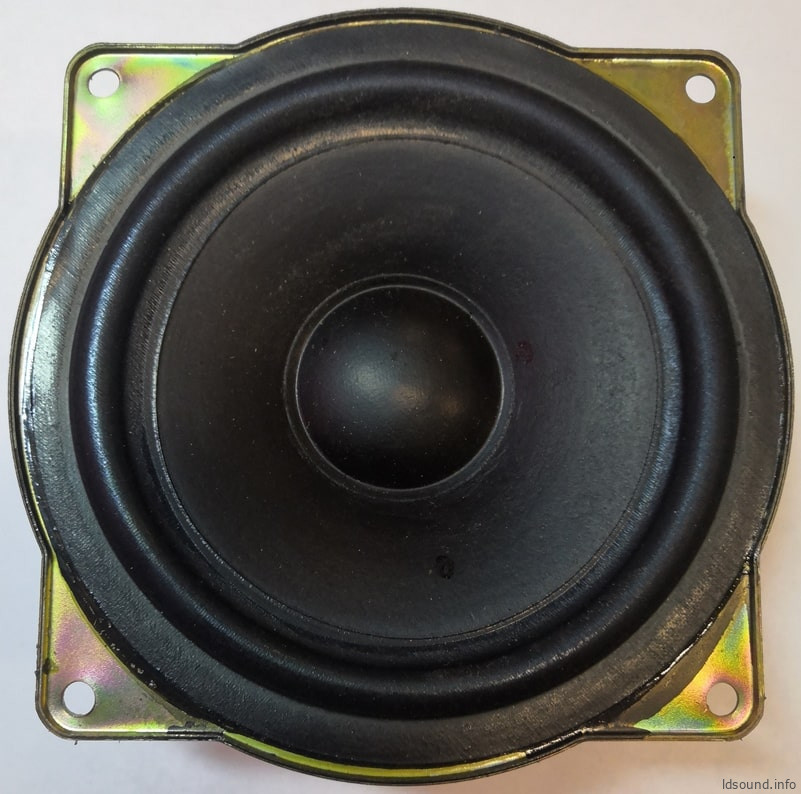

- Диффузор изготовлен из бумажной массы
- Подвес выполнен из прорезиненной ткани.
- Центрирующая шайба, изготовлена из пропитанной ткани.
- Пылезащитный колпачок из пленки.
Это не 6гдш-3!!! Этот динамик называется 20ZT-1, выпускался в 90-е годы, просто основа была от 6гдш-3.
И катушка кстати там по моему 20мм стоит уже, с другими намоточными данными соответственно.
Вы же говорили, что у 20ZT-1 рама закрытая, без окон. Или это первая модификация и потом это головки стали использовать как СЧ и перестали делать окна в раме?
Не путайте VT и ZT. Это не одно и то же. 20VT-5 был закрытый выпускался массово, а это чудо называлось 20ZT-1, он не был массовым. ZT никак не мог бы быть закрытым, т.к. Z это низкочастотный. Просто в процессе на основе этого опытного 20ZT-1 сделали потом 20VT-5, который уже шел закрытый и был как чисто СЧ, а не НЧ/СЧ.
Теперь понятно. Спасибо за разъяснения!
