Назначение: применение во встроенных открытых акустических системах переносной бытовой радиоаппаратуры 1-й группы сложности при работе в помещениях и на открытом воздухе.
Технические характеристики:
Вес: 0,7 кг
Описание:
Головка громкоговорителя электродинамического типа, широкополосная, овальная, с керновым магнитом в магнитной цепи. Диффузородержатель изготовлен штамповкой из стали. Диффузор с подвесом из бумажной массы. Центрирующая шайба изготовлена из ткани, пропитанной раствором бакелитового лака. Магнит керновый, из сплава АНКО-4, весом 0,1 кг. Диаметр керна 25 мм. Ширина магнитного зазора 0,9 мм. Звуковая катушка намотана медным проводом Ø0,16 мм в два слоя, общее количество витков – 62. Сопротивление по постоянному току 3,4 Ом (±10%).
Емнип, автомобильная голова, но для машин типа “Чайка”, ЗИЛ и т.п.
В Чайке ГАЗ-14 овальные 6гд-3 попадались
Да, был такой автомобильный суперовал, но более поздний, когда 5ГД-14 уже сошел.
а что за завод их выпускал и в каких приемниках они были, беларусь?
5гд-14 стояли в радиолах люкс, дружба, минск 58 ну и еще в каких-то акустических системах могут попасться. Но не стоят они внимания, при прямом сравнении с 5гд-1, 14-е были сразу же выставлены на продажу.
В более ранних авто 60х годов 5гд-19 применялись. Живьем с этими динамиками не сталкивался но в технической документвции именно они указвны были совместно с 3гд-16. 5гд-14 в бытовых радиолах были
Выпускалась целая серия овалов 5ГД-ХХ одинакового размера и практически одинаковых по параметрам.
Не так. Только два. 5ГД-1 . 5ГД-14 его модификация. Добавили рупорок. Остальные 5ГД-3 и 5ГД-9 круглые.
А в справочник посмотреть трудно?
Помню у бата самопалы были на 5гд-14,2х1гд-2,и какой-то большой дин в окружности как 5гд-14 25см и магнитом как у 8гд-1ррз,были ушки крепления с заводским резинками и бумажным калпаком как типо из ткани с рельефом!
На щитке 50х50 5ГД-14 + ВГД-1 очень красиво и приятно играет, с баском. Вообще не утомляет. Ищу второй.
Но если включить 5ГД-1RRR, то как будто налет пыли убрали. Характер звука вроде бы одинаковый, но это очень разные весовые категории!
У Вас фото ВГД-1 не найдется?
Согласен, что 5ГД-1РРР нет равных . Правда, им тут же пытаются приделать костыли в виде басовика и пищалы. Результат драматический.
Примерно, как спринтера усадить на велосипед и дать винтовку, совместив три вида спорта.
Так биатлон же есть, почему бы триатлону не быть?!
У меня этот комплект из полуразрушенного Минска-58.
И “если повар нам не врет”, обязательно сделаю фото.
Продам пару, не хрипят, фото по запросу
[email protected]
Почему по запросу? Сюда можно загрузить фото. Тем более в статье фото среднего качества.

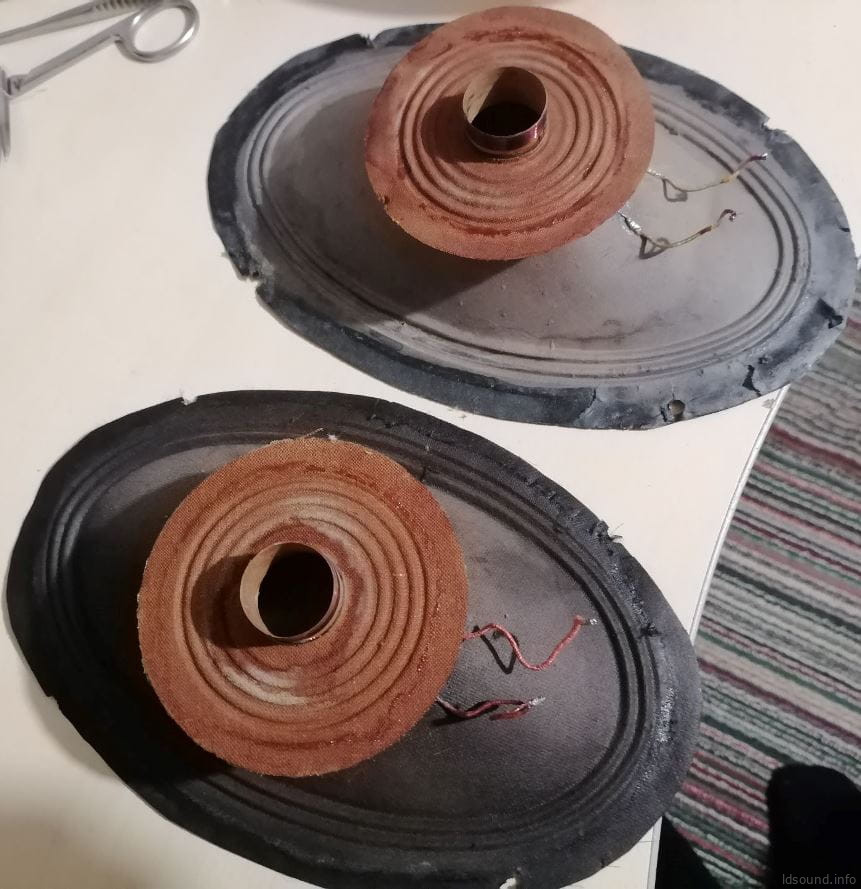

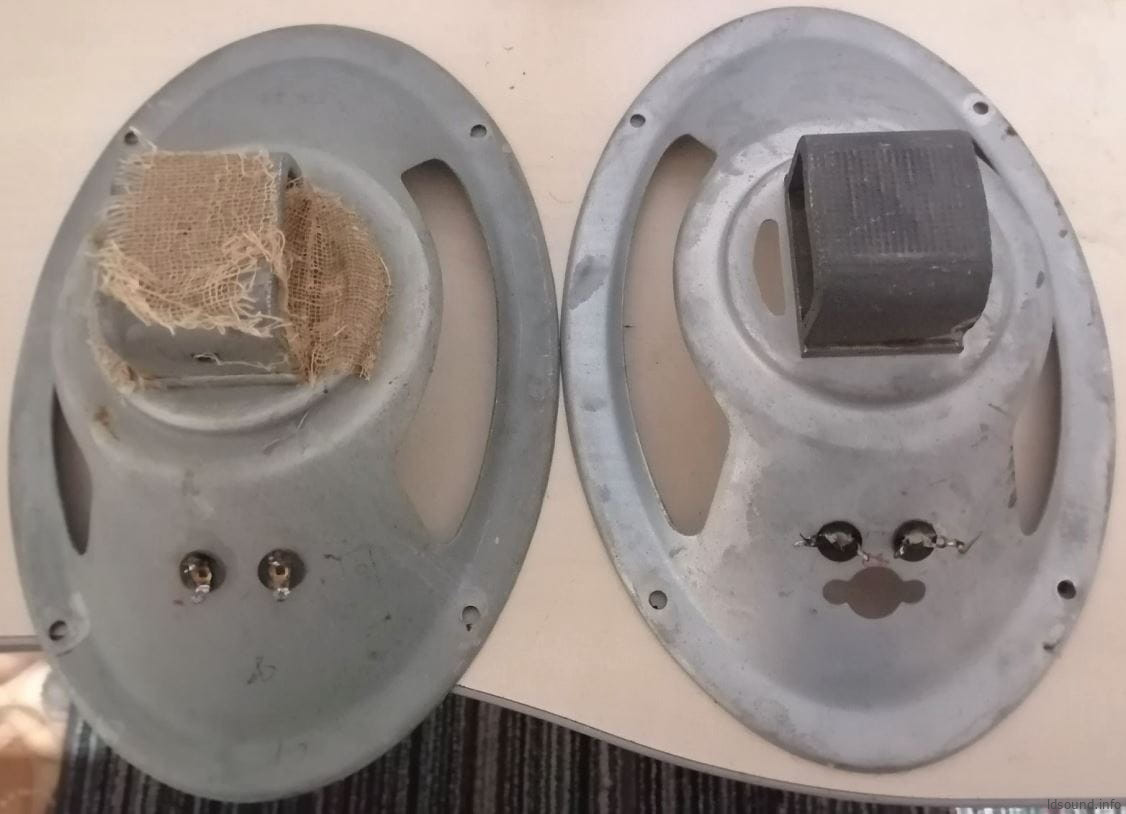

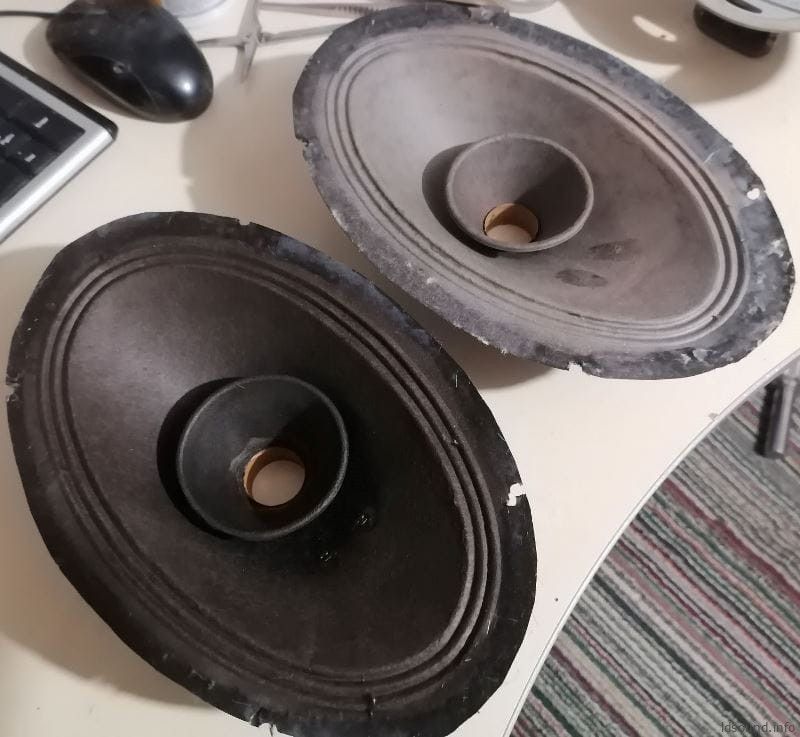

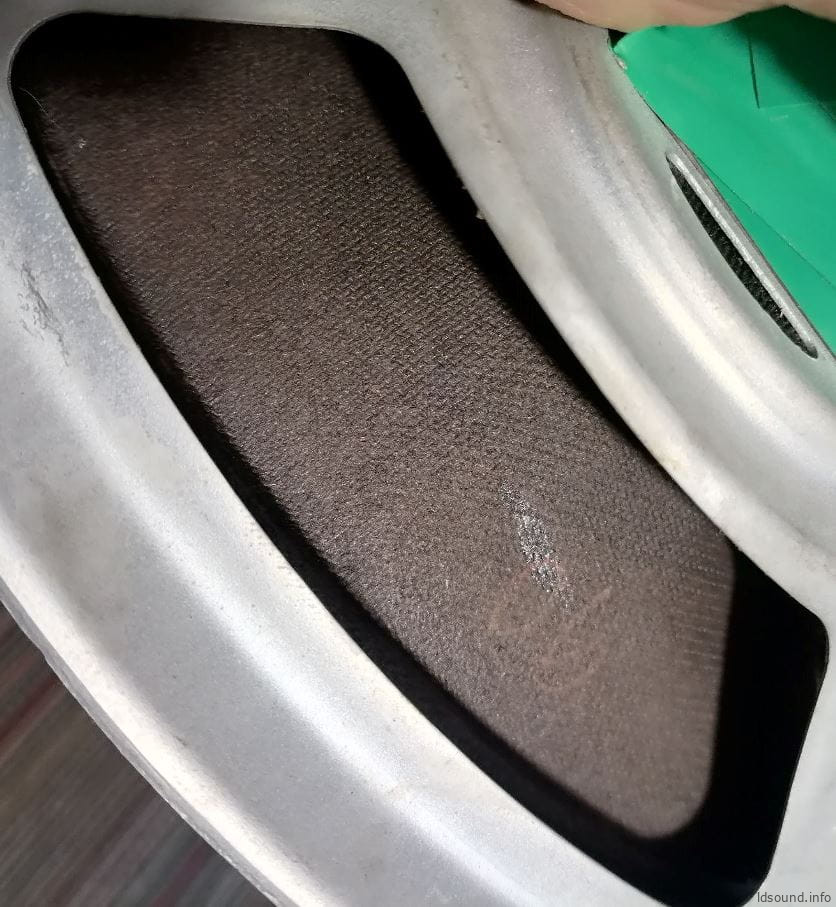

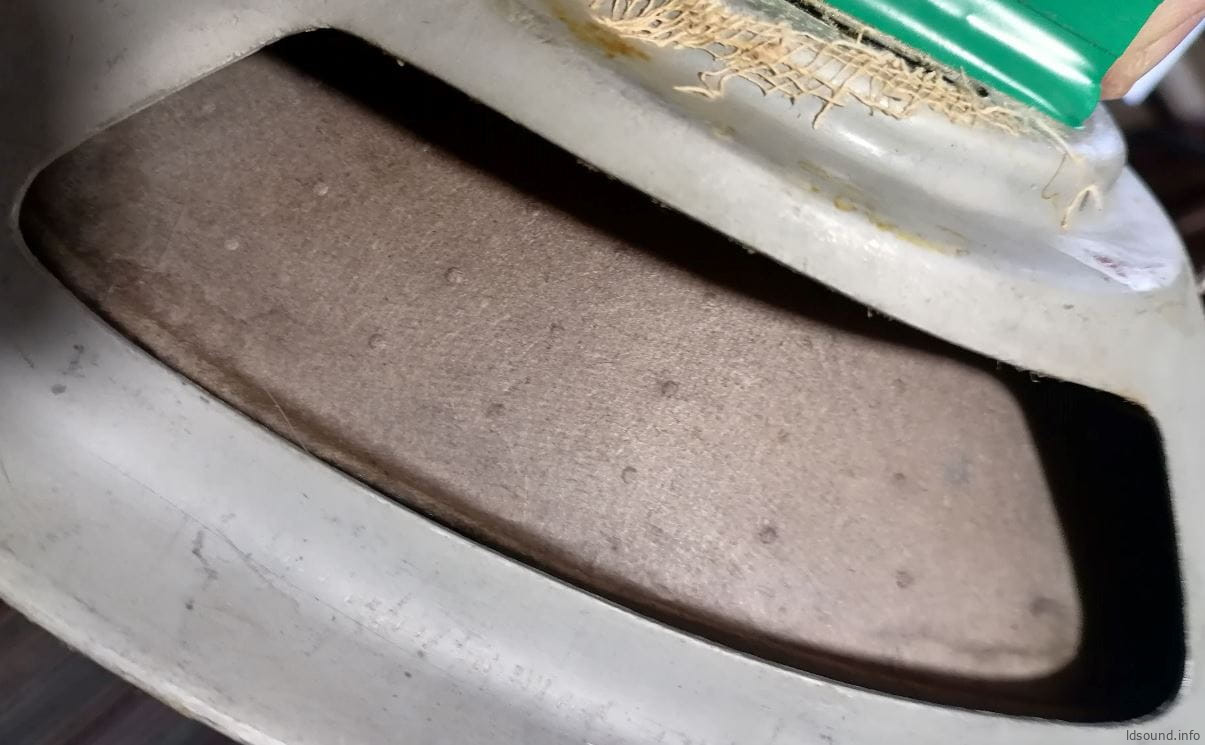

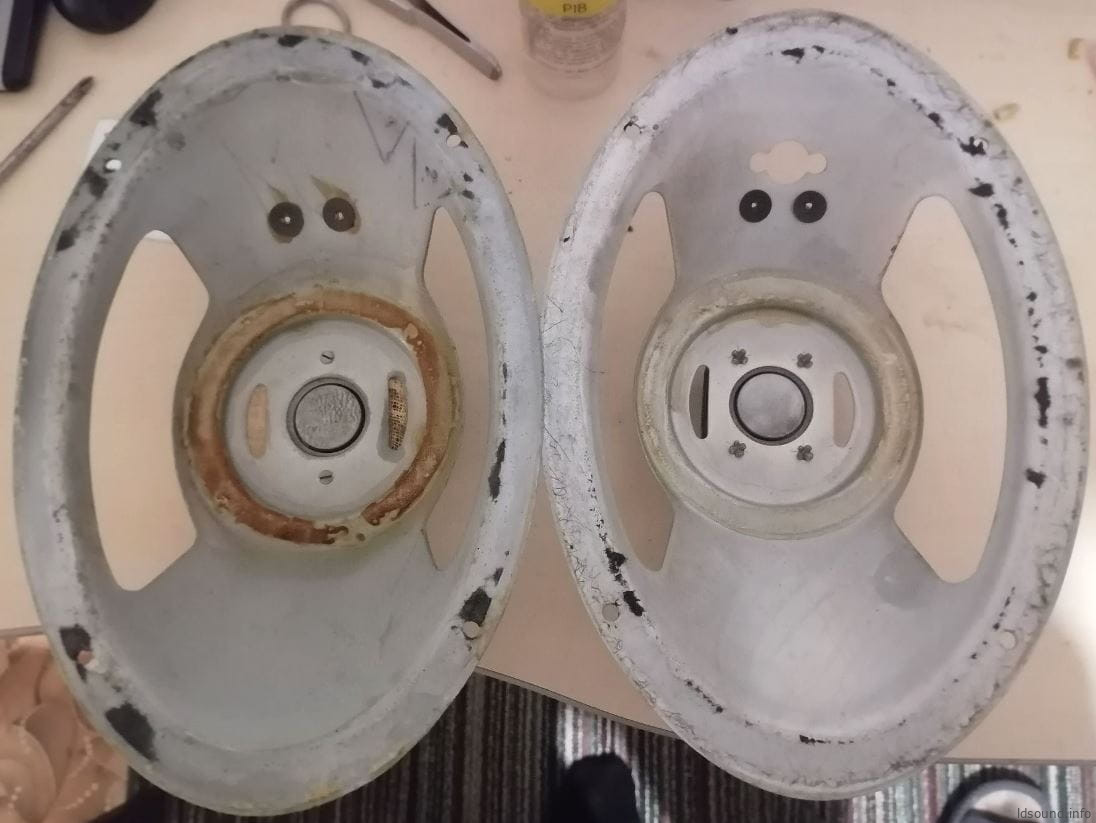

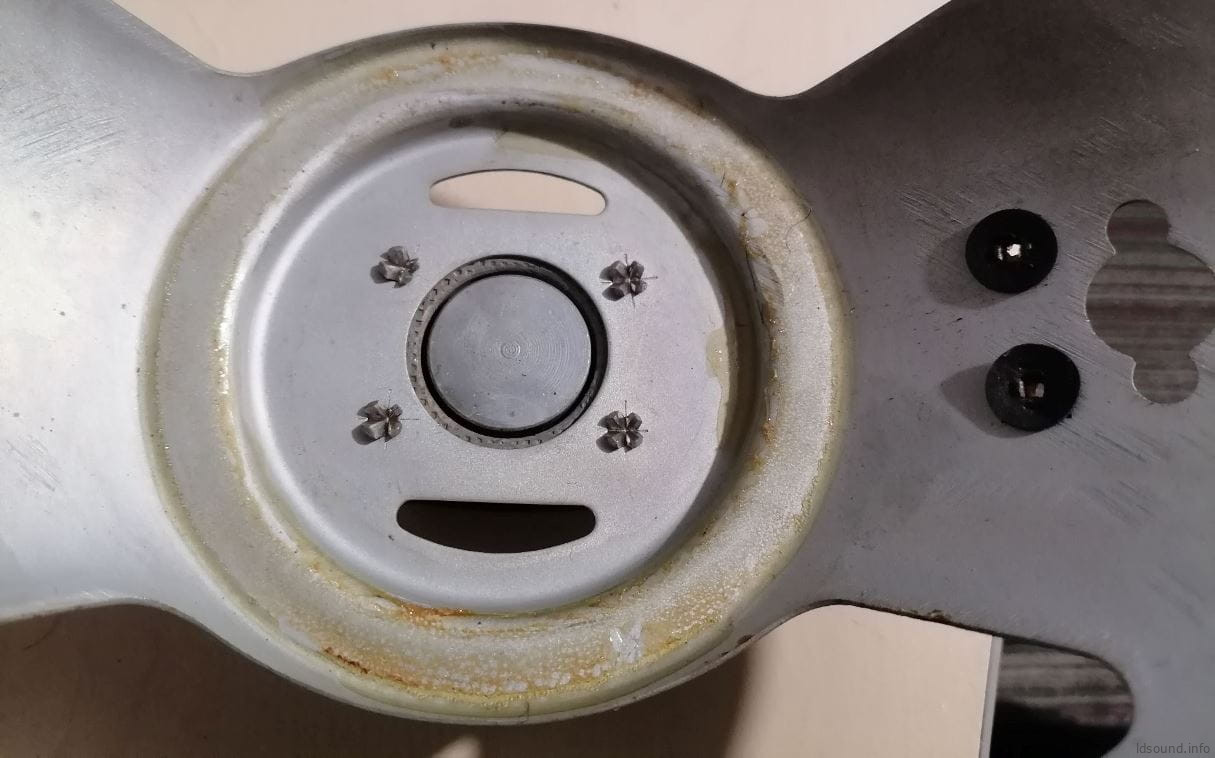

Добавляю фото. Если интересно тов. LDS, могу прислать фото в большем разрешении, либо перефотографировать
https://ldsound.club/index.php?threads/prodam-ili-pomenjaju.153/#post-2553
Спасибо. Таких будет достаточно. Добавил к статье.
Дополню описание головки 5гд-14:
Магнит керновый, из сплава АНКО-4, весом 100 г. Диаметр керна 25 мм. Ширина магнитного зазора 0, 9 мм. Звуковая катушка (ЗК) намотана медным проводом диаметром 0, 16 мм, имеет два слоя намотки, общее количество витков 62. Сопротивление ЗК постоянному току 3, 4 Ом +-10%. Эффективный рабочий диапазон частот 70-14000 Гц; Неравномерность частотной характеристики не более 14 дБ; Уровень характеристической чувствительности, не менее 92 дБ; Номинальное электрическое сопротивление 4, 5 Ом; Номинальная мощность 5 Вт; Частота основного резонанса 70+-10 Гц и 90+-10 Гц; Габаритные размеры 254х170х100 мм…
Спасибо!
Может про сплав в 4 гд-36 65 что-то скажете
Там более поздний состав
70-е годы уже
