35 АС-202 «Романтика»

Изготовитель: Харьковский ПСЗ им. Шевченко, 1980 г.

Назначение: акустическая система 35АС-202 предназначена для высококачественного воспроизведения звуковых программ в сочетании с различными видами бытовой радиоаппаратуры. АС входила в комплект стереокомплекса “Романтика-002-стерео”.

Технические характеристики 35АС-202:

3-х полосная напольная АС с фазоинвертором

Диапазон воспроизводимых частот: 20 – 20000 Гц

Неравномерность АЧХ в диапазоне 100 – 8000 Гц: ±4 дБ

Среднее стандартное звуковое давление: 0,1 Па

Сопротивление: 4 Ом

Минимальное значение импеданса: 3,2 Ом

Номинальная мощность: 35 Вт

Предельная (паспортная) мощность: 70 Вт

Установленные громкоговорители:

НЧ: 30ГД-1-25

СЧ: 15ГД-11-120

ВЧ: 10ГД-35-3000

Частоты разделения фильтра: 500 Гц и 5800 Гц

Размеры (ВхШхГ): 720х315х285 мм

Вес одной АС: 26 кг

Описание 35АС-202

35АС-202 является клоном 35АС-1, но имеет более толстые стенки корпуса. Ящик акустической системы изготовлен из клееной фанеры. Низкочастотная головка установлена на передней доске ящика, а среднечастотная и высокочастотная головки закреплены на декоративной фальшпанели из сплава алюминия. Фальшпанель установлена на передней стенке корпуса. Расположение динамиков определяет характеристику направленности АС. Высокочастотный и среднечастотный динамики изнутри закрыты крышкой и заполнены ватой, это нужно для получения замкнутого объема в корпуса АС для НЧ головки, а так же для исключения влияния НЧ на СЧ.

В корпусе АС установлены три круглые динамические головки громкоговорителей прямого излучения и блок фильтров. Лицевая сторона ящика, на которой установлены также переключатели ступенчатой регулировки уровня громкости звукового сигнала на средних и верхних частотах, закрыта декоративной панелью.

Громкоговорители:

1. низкочастотная – 30ГД-1-25
2. среднечастотная – 15ГД-11А-120
3. высокочастотная – 10ГД-35-3000.

Все головки громкоговорителя включены с учетом полярности выводов их звуковых катушек для обеспечения синфазности их работы. Напряжение звуковой частоты на каждую головку подается через соответствующее звено блока фильтров, определяющее полосу (канал) частот, в которой работает данная головка.

Вид АС на примере 35АС-1:

Съемная декоративная панель представляет собой акустически прозрачную ткань, натянутую на раму. Эта панель крепится к ящику акустической системы с помощью защелок типа «репейник». Вилка для подключения акустической системы к усилителю обеспечивает синфазность работы пары АС. Внутренние поверхности корпуса (боковых и верхней) покрыты звукопоглощающим материалом, наличие которого уменьшает амплитуду стоячих волн в замкнутом объеме ящика и тем самым обеспечивает линейность АЧХ в области нижних частот.

Конструкция 35АС-202:

Как было отмечено выше, акустическая система 35АС-202 имеет акустический фазоинвертор. На передней доске ящика закреплена фазоинверторная труба, изготовленная из пластмассы. Фазоинвертор настроен на частоту 30 Гц и обеспечивает подъем АЧХ на частоте 30 Гц на 3-4 дБ. В верхней части фазоинверторной трубы закреплен металлический держатель с небольшим куском ткани для ослабления призвуков.

Труба фазоинвертора 35АС-202:

Снятие декоративной панели производится следующим образом: пальцами давят сбоку на выступающие края панели в ее верхней части и, потянув на себя, отделяют панель от акустической системы. Прикрепление панели производится в обратном порядке снизу. При этом панель необходимо прижать в местах расположения крепежных защелок.

Головки СЧ и ВЧ обрамлены декоративной черной накладкой, изготовленные штамповкой из стального листа. Головка СЧ с внутренней стороны изолирована от общего объема корпуса специальным пластмассовым кожухом. Головка НЧ расположена на лицевой панели по вертикальной оси, а головки СЧ и ВЧ смещены относительно этой оси влево и вправо. На лицевой панели также находятся ручки регуляторов уровня СЧ и ВЧ, с шильдиком. На шильдике изображены кривые АЧХ и название АС. На задней стенке крепится колодка с клеммами.

Внутренний объем АС 45 л. Для уменьшения влияний на АЧХ звукового давления и качество звучания АС резонансов внутреннего объема корпуса, он заполнен звукопоглотителем, представляющим собой маты из технической ваты, обтянутые марлей.

Электрическая схема фильтра 35АС-202:

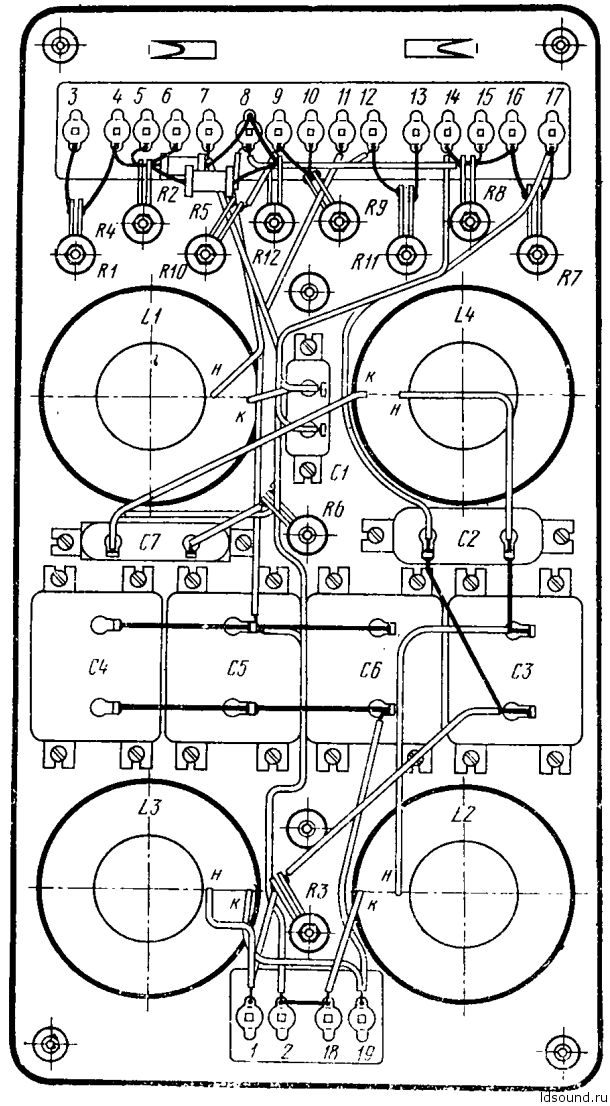

Монтажная схема фильтра 35АС-202:

Внутри корпуса на одной плате расположены электрические фильтры. Все элементы блока фильтров смонтированы на металлическом основании. В акустической системе имеются два ступенчатых регулятора уровня для средних и высоких частот с тремя фиксированными положениями. В положении «макс» сигнал подается без ослабления, «норм» и «мин» сигнал ослаблен на 3 дБ и 6 дБ соответственно.
