Изготовитель: ПО «Радиотехника», г. Рига. Производилась АС с начала 1977 года и применялась для комплектования радиолы Viktorija 003 и електрофона Allegro 002, впервые бала показана на выставке «Связь-75». По тому времени она была лучшей не только среди отечественных АС, а звучала лучше многих АС зарубежных фирм.
Назначение: акустическая система 35АС-201 предназначена для высококачественного воспроизведения звуковых программ в сочетании с различными видами бытовой радиоаппаратуры.
Технические характеристики:
Описание:
Ящик акустической системы 35АС-201 изготовлен из клееной фанеры толщиной 10 мм. Низкочастотная головка установлена на передней доске ящика, а среднечастотная и высокочастотная головки закреплены на декоративной фальшпанели, выполненной из сплава алюминия. Фальшпанель, в свою очередь установлена на передней доске ящика. Расположение головок на отражательной доске определяет характеристику направленности акустической системы. Задняя стенка ящика акустической системы плотно крепится, все просветы в стыках стенок тщательно зашпаклеваны. Высокочастотная и среднечастотная головки закрыты крышкой, заполненной хлопчатобумажной ватой. Это необходимо для получения замкнутого объема в ящике АС для НЧ головки, а так же для исключения влияния НЧ головки на СЧ.
Акустическая система является 3-х полосной закрытого типа с акустическим фазоинвертором. В ее деревянном ящике установлены три круглые динамические головки громкоговорителей прямого излучения и блок фильтров. Лицевая сторона ящика, на которой установлены также переключатели ступенчатой регулировки уровня громкости звукового сигнала на средних и верхних частотах, закрыта декоративной панелью. В акустической системе использованы следующие головки громкоговорителя: Гр1 низкочастотная типа 30ГД-1-25; Гр2 – среднечастотная типа 15ГД-11А-120 и Гр3 – высокочастотная типа 10ГД-35-3000. Все головки громкоговорителя включены с учетом полярности выводов их звуковых катушек для обеспечения синфазности их работы. Напряжение звуковой частоты на каждую головку подается через соответствующее звено блока фильтров, определяющее полосу (канал) частот, в которой работает данная головка.
Вид АС:
Съемная декоративная панель представляет собой акустически прозрачную радиоткань, натянутую на раму. Эта панель крепится к ящику акустической системы с помощью защелок типа «репейник». При прослушивании высококачественных программ или при звучании с большой мощностью, а также при необходимости управления регуляторами тембра акустического системы декоративную панель необходимо снимать. Вилка для подключения акустической системы к усилителю электрофона, обеспечивает синфазность работы двух акустических систем 35АС-201.
Внутренние поверхности стенок ящика акустической системы (боковых и верхней) покрыты звукопоглощающим материалом (хлопчатобумажной ватой). Наличие этого материала уменьшает амплитуду стоячих волн в замкнутом объеме ящика и тем самым обеспечивает линейность частотной характеристики звукового давления акустической системы в области нижних частот звукового сигнала.
Конструкция 35 АС-201:
Как было отмечено выше, акустическая система 35АС-201 имеет акустический фазоинвертор, на передней доске ящика закреплена фазоинверторная труба, изготовленная из пластмассы. Фазоинвертор настроен на частоту 30 Гц и обеспечивает подъем частотной характеристики звукового давления на этой частоте на 3-4 Б, что дает некоторое расширение диапазона воспроизводимых частот. В верхней части фазоинверторной трубы закреплен металлический держатель с небольшим куском тонкой и мягкой ткани для ослабления прослушивания нежелательных призвуков.
Труба фазоинвертора:
Снятие декоративной панели производится следующим образом: пальцами давят сбоку на выступающие края панели в ее верхней части и, потянув на себя, отделяют панель от акустической системы. Прикрепление панели производится в обратном порядке снизу. При этом панель необходимо прижать в местах расположения крепежных защелок.
Головки СЧ и ВЧ обрамлены декоративной черной накладкой, изготовленные штамповкой из стального листа. Головка СЧ с внутренней стороны изолирована от общего объема корпуса специальным пластмассовым кожухом. Головка НЧ расположена на лицевой панели по вертикальной оси, а головки СЧ и ВЧ смещены относительно этой оси влево и вправо. На лицевой панели также находятся ручки регуляторов уровня СЧ и ВЧ, с шильдиком. На шильдике изображены кривые АЧХ, соответствующие различным положениям регуляторов уровня, а также название АС. Кроме того, на лицевой панели имеются втулки для крепления декоративной рамки с тканью. На задней стенке, в нижней части, крепится колодка с клеммами. На передней панели, внизу находится так же выход фазоинвертора.
Внутренний объем АС 75 л. Для уменьшения влияний на АЧХ звукового давления и качество звучания АС резонансов внутреннего объема корпуса, он заполнен звукопоглотителем, представляющим собой маты из технической ваты, обтянутые марлей.

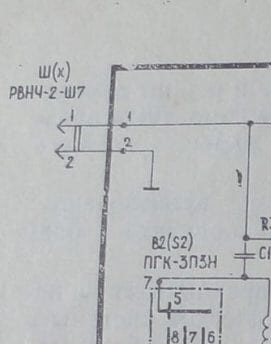

Электрическая схема 1
Электрическая схема 2
Электрическая схема 3
Монтажная схема:
Внутри корпуса на одной плате расположены электрические фильтры, обеспечивающие разделение полос АС. Частоты разделения между фильтром нижних частот, полосовым фильтром и фильтром верхних частот составляют 500 и 5800 Гц. Такая регулировка позволяет учесть индивидуальные особенности жилой комнаты, в которой установлены акустические системы, и добиться наиболее естественного звучания.
Все элементы блока фильтров смонтированы на металлическом основании. В блоке фильтров применены элементы следующих типов: резистор R5 типа МОН; остальные резисторы – типа ПЭВ; все конденсаторы – типа МБГО-2.
В акустической системе имеются два ступенчатых регулятора уровня воспроизведения раздельно для средних и высоких частот в диапазонах от 500 до 5000 Гц и от 5 до 25 кГц соответственно. Оба регулятора имеют по три фиксированных положений: «макс.», «норм.» и «мин.». В положении «макс.» сигнал с разделительного фильтра подается на соответствующую головку непосредственно. В приложениях «норм.» и «мин.» сигнал ослаблен относительно положения «макс.», на 3 и 6 дБ соответственно.
При включении переключателя В1 в положение «НОРМ» (замыкаются контакты 1,3; 5,7: 9,11 и 5′,7′) или «МИН» (замыкаются контакты 1,2: 5,6; 9,10 и 5′,б’) уменьшается добротность звеньев полосового фильтра, а головка Гр2 подключается к выходу фильтра через делитель напряжения сигнала, что уменьшает уровень громкости на средних частотах в акустической системе. При включении переключателя В1 в положение «НОРМ» это уменьшение составит 3 дБ, а в положении МИН б дБ на частотах 600-4000 Гц по отношению к уровню громкости звукового сигнала па этих частотах при включении переключателя В1 в положение «МАКС».
Цифры в маркировке акустической системы 35АС-1 обозначают следующее: 35 – номинальная мощность, Вт; 1 – номер разработки. (Позднее ей была присвоена маркировка 35АС-201, в которой цифра 2 обозначает группу сложности акустической системы).
Паспорт 35 АС-201 «Radiotehnika»:
Инструкция по эксплуатации в архиве.
Описание в книге Дерябина и Рыбакова.
“Внутренний объем АС 75 л.”- ошибка? Там даже если по внешним габаритам посчитать, то 70 выходит. А еще толщина стенок. Ну или, как вариант, не верно указаны габариты
С учетом ваты 75 л. Чистого объема 45 л не больше.
Вот возник такой вопросик: есть вариант купить такие колонки, состояние видел только по фото, вроде ничего, а также появился вариант “Technics SB-252Mk2” (вкратце: ЗЯ,2 полосы, 91дБ, 8 Ом, 60х28х23, НЧ=20 см, ВЧ-шелковый купол, пр-во скорее всего или США, или Испания; судя по фото состояние идеальное). Как считаете, сугубо по Вашему личному мнению, на каком варианте остановиться?
на втором :) ИМХО
Считаю, что если советские в хорошем состоянии, то они явно предпочтительнее. Вторые, да чуйка выше, да ЗЯ, но странно что они в одном ценовом диапазоне. Или я не прав?
Точка на схеме в динамиках это минус? Очень странно все имеют общую ось а колонки по заводу подключены по разному, нч прртивофаза вч тоже, сч фаза. Какие у них порядки фильтров что так вертят?
Какие из колонки посоветуете из этого класса 35 ас какие лучше по звучанию эти или обычные с 90
35 АС-212
Если судить, по верности воспроизведения и балансировке, то 35АС-1(201) – лучшие из линейки С90.
Спасибо тогда буду их брать как раз есть в идеальном состоянии
Если окажутся в исправном и заводском состоянии, то вам очень повезло!
Часто, они изувечены “рукосуями” со своими глупыми доработками.
Нет мне кажется повезло колоночки полностью с пломбах на корпусе не одной царапины
А как узнать какого они года на задних бирках нет годов выпуска
На НЧ-динамике, возможно будет виден штамп года.
Наиболее верный способ узнать год выпуска этикетка ОТК на внутренней стороне корпуса.
НЧ динамик дает 50/50 результат так как он мог быть и заменен в процессе жизни на тотже 75гдн например.
Нч динамики под пломбами как и крышка на которой сидят динамики не хочется трогать пломбы а они с какого года и до какого года выпускались кто в курсе
Напишите правильные модели динамиков которые стоят в этих колонках (ввиду новых гостов у динамиков поменялось название) :
ВЧ: 10ГД-35 (10ГД-35-3000 стояли в 35АС-1)
СЧ: 15ГД-11А (15ГД-11-120 стояли в 35АС-1)
Приветствую. подскажите кто реально знает,чем отличаются 35ас-1 от 35ас-201? и почему на 35ас-201 сзади на шильдике написано 35ас201 и тут же ниже 35ас1?
Только шильдиком. В 83 году сменился ГОСТ, и в названии аппаратуры указывался класс сложности, так 35ас-1 стала 35ас-201, потому у вас и два названия на шильде. Никаких конструктивных отличий АС не имели.
Имею такие,выпуск 1980,покупались с Такт-001..Центр забрали,ас остались.На шильдике сзади-35 АС-201,а в скобках (35 АС-1).Играют до сих пор.Их звучание выставляли еще на заводе..
У меня вот например пара 35ас-201, на одной из них в скобках на шильдике сзади указано 35ас-1, обе 82 года, август и июль (паспорта от них имеются и номера на шильдиках совпадают), при этом на обеих ас нч 30гд-1-25 на феррите, а не на кобальте
Различия в схеме фильтров, полагаю, недостаточно весомая разница…
Нет там разницы в фильтрах, единственное изменение, которое встречалось и в 35ас-1, и в 35ас-201 – ещё один кондер в фильтре ВЧ головы, как в S-90.
Ошибаетесь.
Конденсатор для НЧ и конденсатор для СЧ, дополнительное сопротивление, другие номиналы, третий порядок для СЧ и ВЧ.
В 35 ас-1 – фильтр другой.
Уфф, ладно, пусть будет по вашему. Откройте любую схему советской техники. Там внизу обычно писали: завод оставляет за собой право вносить изменения, не ухудшающие характеристики. Те изменения, о которых вы пишет, могли встречаться и в 35ас-1 и в 35ас-201.
Вопрос не в том, что по моему, а что нет.
Из 17 пар 35ас-1 и 201, с которыми приходилось иметь дело, “чехарды” не было.
2 разных типа.
Может, для вас такие нюансы и не важны, но кому-то, возможно это понадобится.
Какой порядок фильтров, и как правильно должны быть подключены динамики, фаза противофаза, подскажите? Именно интересует 201
А вот смотрите, паспорт именно с 201
Очень распространенная ошибка: 35АС-1 весьма существенно отдичаются от 35АС-201 (и годом выпуска тоже). У первых НЧ-нинамик на кобальте, во второй – сдвоенный магнит (подвесы тоже отличаются). Схема фильтров в 35АС-201 была существенно доработана: СЧ и ВЧ подключены через фильтр 3 порядка и ВЧ-головка подключена в противофазе (тогда как в 35АС-1 все головки синфазны 2 порядка). Сам звук этих акустик отличается: 35АС-201 звучат более “современно” и открыто. Тогда как 35АС-1 – более “винтажно” (но детализация похуже). Да, и кстати: номиналы фильтров (катушек индуктивности и конденсаторов) СЧ и ВЧ тоже существенно иные.
Добрый день. У меня 35АС-1(35АС-201). Не могу найти схему. Приведенная здесь имеет конденсатор С8. А у меня его нет. Кто в курсе просьба подсказать
Добрый. Обратите внимание на первой схеме С8 так же отсутствует. Или я его не заметил? Так что все в порядке.
Ну вот, сбылась мечта идиота, спустя 40 лет ))) С отрочества мечтал, заходя в харьковский Дом радио, купить что то из тогдашних наворотов, но цены многие из вас ещё помнят-магнитофон Юпитер около 600 рублей, радиола Мелодия что то больше 300. Но особенно завораживала стойка Виктория 003. Иногда наблюдал это волшебное действо-продавец выносит кучу коробок, распаковывает и собирает систему для проверки. И вот недавно нашел в обьявлениях-после смерти бабушки внуки освобождают и продают квартиру. И соответственно-что то типа гаражной распродажи. Купил я таки себе этот комплект. 1981года продажи. Вместо вертушки Виктория- уже Радиотехника 001, ну и колонки соответственно, 35ас201. Косметика почти идеальная, усилитель рабочий, хотя и похрипывает, тюнер тоже. С верстаком обычная для них проблема-нет пассика и не держит обороты. Ну и ещё печалька-одна из АС признаков жизни не подаёт. Может, причина в соединительном проводе, он из дорощен и соединение замотано лютым количеством тканевой изоленты. В любом случае, провода прийдетсяя менять, с этого собственно, и начну копать. Долго слушал рабочую колонку, вместо второй Электроника 25ас. Звучание с родным усилителем очень даже неплохое. Сравнивать со всякими навороченными импортными агрегатами не стану, понятно, что найдутся косяки и изъяны. Но я покупал для себя, слушать то всяко мне придется. Ах да, ещё и все бумажки сохранились, кроме схемы усилителя, что конечно, грустно. И десятка три пластинок в нагрузку. В общем, осваиваю к пенсии новую специальность-старьевщика)))))
С обновкой вас )
Пущай радует звуком!
Добрый вечер ,подскажите какой усилитель под эти колонки выбрать ?Есть Эстония 010,но она 8 ом и работает в паре с S90B.И еще вопрос в качестве звука S90B и 35 АС-201кто впереди?
Данная АС одна из первых, другими словами это и есть 35 АС-1. Сделаны они довольно хорошо. Уровень сборки и качество деталей у 35 АС-201 точно лучше.
А какая чувствительность у этой акустики?
86 дБ/Вт/м или, по современному, 89 дБ/2,83В
Упс, это у всей советской акустики нужно так пересчитывать? И как пересчитать?
А что, параметр чувствительности у советской и современной акустики считается по-разному ? И цифры разные ?
2,83 Вольт соответствует подводимой мощности 1 Ватт для 8 Омной акустики, что вполне соответствует общепринятым стандартам измерения чувствительности – 1 Ватт/метр. Однако в случае с 4 Омной акустикой, напряжение 2,83 Вольт уже дает 2 Ватта подводимой мощности что совершенно не корректно, т.к. получаем завышенный показатель значения чувствительности. Однако этим вовсю пользуются маркетологи.
При одной и той-же амплитуде сигнала, 4 омная колонка на 3дб громче чем 8 омная.
Самый прикол в том что по заводу все динамики в них судя по схеме идут в противофазе, и при правильной полярности от батарейки динамики наоборот будут втягиваться внутрь.. {
Было две пары таких АС ,обе под пломбами и на обеих проблема один в один,нет баса и орущая середина. Разница очень хорошо слышна при одновременном подключении к одному усилителю и моментальному переключению. Внешне из всех с90х так сказать эта мне нравится больше всего но сравнения не выдерживает совершенно. Сравнивал с союз 50ас-012 и s90d обе пары в идеале,под пломбами. Усилители подключал разные и за 5 и за 65000 руб. Даже подумывал переставить потроха из них в корпус 35ас-1 но наверное не стану,жалко музейные образцы портить
Похоже что попутана полярность..Сам владею такими АС,и был такой случай у меня,в одном попутал нч полярность,и все,басов не стало.
Я и сам в первую очередь подумал что полярность попутана но с другой стороны у меня такие колонки уже второй раз и на обеих парах такая фигня. Первая пара была олимпийская с динамиками у которых ребра на диффузоре и центральный колпак сделан из более толстого материала ну и альнико конечно а сейчас нч тоже по всем признакам на альнико но уже без рёбер.
Мои с 1980 года выпуска покупались с Такт-001.Может пайка где отошла на фильтре.
Всё может быть,жалко пломбы нарушать. Ладно… если решу внутрь заглянуть то отпишусь сюда о результатах. Пока что s90d рулят,цена-качество=кпд 99% Есть и 75ас-065 и даже 100ас-063 но у них ценник конский и размер у сотки тоже из серии коней))) звучат конечно правдивее но цена… для подавляющего кол-ва обычных потребителей качества звука с90 вполне достаточно
Согласен,я скоро вообще на кинап перейду.Звук у них совсем другой.А пломбы..ну если Вы их собираетесь продавать то да,лучше не трогать.
Разобрал первым делом разъемы точка-тире,пайка видно не заводская,проверил батарейкой и оказалось действительно полярность попутана. Подключил и прогнал в сравнении по новой все свои три пары разных s90. 35ас вне конкуренции,даже обидно за s90d ,загонусавили они на фоне 35ас
Миф о том что 35ки лучшие среди s90 считаю подтвержден по крайней мере у меня это так и эксперимент считаю чистым,все 3 пары у меня в идеале и под пломбами
[Ц]впервые бала показана[/Ц]
Чисто орфографическая ошибка, если это важно.
В 35 АС-201 мид подключен в противофазе, средина в фазе, и ВЧ в противофазе?
У самого так подключено, но это вряд-ли завод, ибо менял полярность звук лучше, а по басам в идеале фазик перенастроить
Обычно так и есть, если порядок фильтров выше первого
Полярность динамиков от многого зависит, включая расстояние между ними.

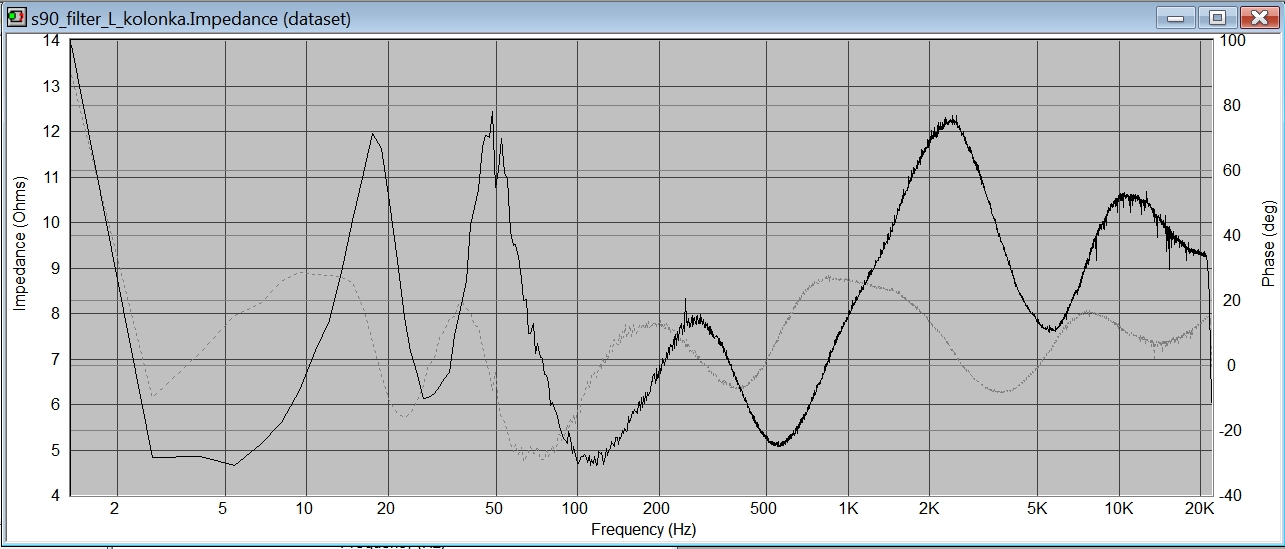

Если бы кто-нибудь из владельцев АС измерил хотя бы графики импеданса 35АС-1 (201) и s90 можно было бы их объективно сравнивать, а на слух всё субъективно – очень много причин почему звук может быть разный. О микрофонных измерениях я даже не говорю – мало у кого есть измерительный микрофон и подходящие условия, тогда можно было бы разобраться с фазировкой и фильтрами
Предисловие..
В 80-90х, кто помнит была такая тенденция к минимизаци/модернизации в аудиоаппаруре и старались искать решения, по минимизации размеров с сохранением качества, подражая импортным аналогам.(Японии,Корея, Тайвань и т.д) Эта тенденция не могла обойти стороной 35АС-1
ТЕМА:
Цитата:Гибнет мой народ от неведения(Библия)
Итак…
Данный вопрос мной изучался плотно2года. Стаж мой 15лет ремонтом, проектированием и сборкой аудиотехники.(Последний проект: Домашний кинотеатр 5:1из отечественных компонентов)
После того как дочитал все до конца, пора бы поставить жирные точки в вопросе 35АС-201,35АС-1!
Как некоторые тут правильно подметили разница есть!
И начнем пожалуй по порядку:
1. Корпус.
!!!!_Корпус данных систем изготавливали из разных материалов.
35ас-1 преимущественно из ДСП(!)
35АС-201 преимущественно из ДВП(!)
Если у вас как то по другому – поздравляю вас жестоко на…ли.
Кто шарит – тот знает, что ДСП для акустических систем – лучше!(лучше поглощение звуковой волны)
Да видел вариант когда на корпусе из ДВП написано 35АС-1!!!))) – мои соболезнования, по сути это 35АС-201, и наоборот.
2. Динамики
О,да!
35АС-1:
НЧ – КОБАЛЬТ, СЧ 20ГДС…., ВЧ 10ГДВ-35-3000
25АС-201 НЧ – 30ГДН-2(ОБЫЧ. МАГНИТ),СЧ 15ГД-11А; ВЧ 6ГД-15(стоял ПОВЕРХ алюминиевый колпак на котором написано 10ГД-35-3000) -Жесткое на..лово, согласен. Хотя в этой модели использовался шёлковый твиттер(купол)
3. ну и…ФИЛЬТРА З.Ч.
да, они отличались порядком, схемой.
Итог.Эпилог.
Итак из всего вышесказанного могу сказать, что вообщем 35АС-1 больше подают надежд по конструктивным особенностям
Почему же тогда многие кричат, в том числе и производители что – РАЗНИЦЫ ПРАКТИЧЕСКИ НЕТ!
поверьте человеку с 15ним стажем. Те кто так кричали(владельцы, продавцы, инженера завода),знали что разница есть! и применили маркетинговый ход чтобы не снизить темпы продаж 201модели(2клас) и не удорожание АС 1класса в 80х..
P
Требуется ли обслуживание данных АС?
Да – обязательно! Возраст всё таки.
Обязательно замена МБГО, МБГЧ конденсаторов на плёночные( к73-17 или audiophile).
Данные компоненты (МБГО,МБГЧ)страдают со временем токами утечки. (Встречал варик когда в АС (под пломбой),стояли пробитые(к.з) конденсаторы
В на тракте НЧ зажимают нч диапазон, не давая раскрыться динамику
В СЧ, ВЧ фильтрах, в переменной составляющей пропускают пост.ток на головки “подогревая” их, срезая диапазон частот.
Много ещё могу говорить о них…
Но это уже другая история =)
Вы, случаем, ничего не путаете? ДВП по своей структре такой материал, что из него невозможно сделать колонки. В старой радиоаппаратуре как ламповые радиолы, радиоприемники и пр. делали из ДВП только задние стенки,
Шо ты мелишь? У меня 35 ас-201, магнит кобальт, что дальше? Мои 1980 года, оригинал все детали внутри. Да динамики уже меняны что-то сгорело что-то по жизни решил сменить. И как звучали они у 1980, звучат и 2022..
