30 ГДШ-1-4

Широкополосный громкоговоритель. Изготавливался на заводе “Эрстед”, поселок Великий Березный, Украина.

30гдш 30гдш

Технические характеристики 30ГДШ-1-4:

Эффективный рабочий диапазон частот: 100 – 12500 Гц

Чувствительность: 90 дБ

Номинальное электрическое сопротивление: 4 Ом

Паспортная мощность: 30 Вт

Предельная долговременная мощность: 40 Вт

Частота основного резонанса 75 Гц (±10 Гц)

Полная добротность: 0,3

Эквивалентный объём: 15 л

Габаритные размеры: 125х125х65 мм

АЧХ с расстояния 10 см:

30гдш

Импеданс в свободном пространстве:

Импеданс в свободном пространстве:

Описание 30ГДШ-1-4

Головка динамическая широкополосная, круглая, с не экранированной магнитной системой. Устанавливался в автоакустику, но так же данным динамиком комплектовались некоторые выпуски АС для кассетных магнитофонов “Маяк”, т.е. он шёл на замену 10ГДШ-1-4. Завод-изготовитель рекомендует применять её в корпусе габаритами 180х180х300 мм с толщиной стенки 8-10 мм.

30гдш 30гдш

Рама сделана из силумина. Диффузор бумажный с криволинейной образующей диаметром 87 мм и массой 1,9 г. Высота диффузора 21 мм. Подвес из пенополиуретана. Пылезащитный колпачок ступенчатый, из толстой металлизированной лавсановой плёнки, наклеенный непосредственно на выступающий каркас звуковой катушки. Керн ступенчатый, выступает над верхним фланцем на 1 мм. Высота рамы от плоскости под ЦШ до верха рамы (где плоскость под подвес) 24 мм.

30ГДШ-1-4

Магнитная цепь 30ГДШ-1:

  • кольцевой ферритовый магнит марки размером 83х34х17 мм;
  • керн диаметром 24,8 мм, высота от нижнего фланца 22 мм;
  • верхний фланец с отверстием диаметром 27,4 мм;
  • высота воздушного зазора 4,6 мм;
  • радиальная ширина воздушного зазора 1,3 мм;
  • индукция в магнитном зазоре на измеренном образце 0,9 Тл.

30гдш

Звуковая катушка 30ГДШ-1:

  • каркас звуковой катушки из алюминиевой фольги, толщиной 0,06 мм;
  • внутренний диаметр катушки 25,5 мм;
  • внешний диаметр катушки, вместе с намоткой 26,5 мм;
  • катушка намотана жилой диаметром 0,18 мм с общим сопротивлением по постоянному току 3,6 Ом;
  • намотка двухслойная, в первом слое 32 витка, во втором – 30;
  • высота каркаса катушки 27 мм;
  • высота намотки 6,5 мм;
  • толщина катушки вместе с намоткой 0,6 мм.

30ГДШ-1-4

30гдш

30гдш

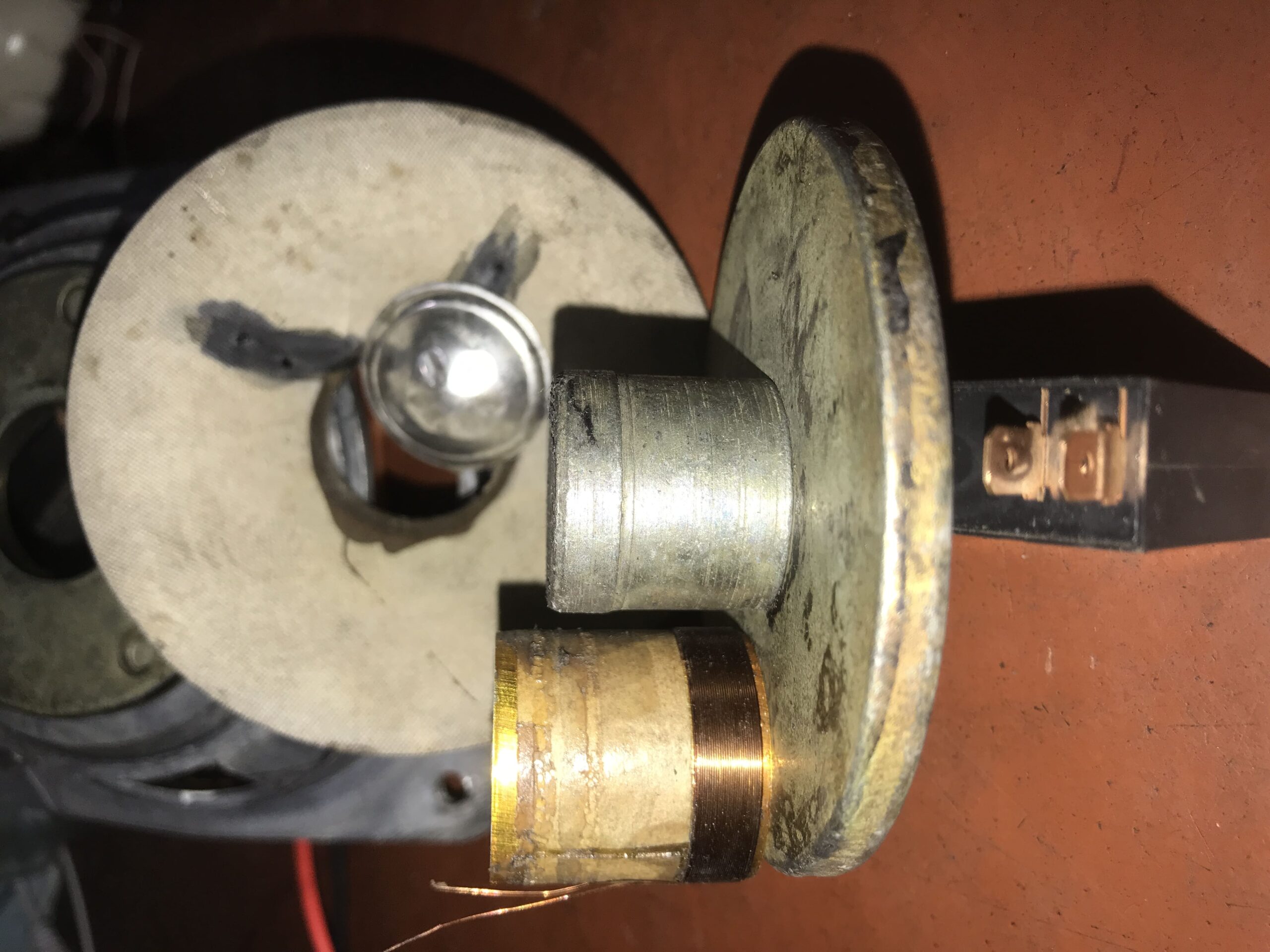

Разобранный 30ГДШ. В керне сквозное отверстие диаметром 4 мм. Медного КЗ витка нет.

30гдш

30гдш

30гдш

30гдш

30гдш

30гдш

По материалам от MacSys и devicemusic.ucoz.ru
