Изготовитель: Новосибирское объединение электромузыкальной аппаратуры.
Технические характеристики:
ВЧ: 2 х 5 ГДВ-1-8 (3 ГД-31)
Описание:

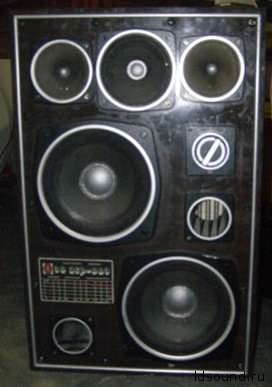

Акустическая система по концепции напоминает свою младшую модель 20 АСР-1. Передняя панель съемная. Внутри стенки оклеены ватином. В верхней части лицевой панели, по центру установлен СЧ динамик, который отделен от общего объема защитным колпаком. По бокам от СЧ находится пара ВЧ динамиков. Ниже, по диагонали, находится пара НЧ динамиков, в противоположной диагонали – 2 выхода фазоинвертора. Так же на лицевой панели над верхним ФИ установлен регулятор средних и высоких частот.

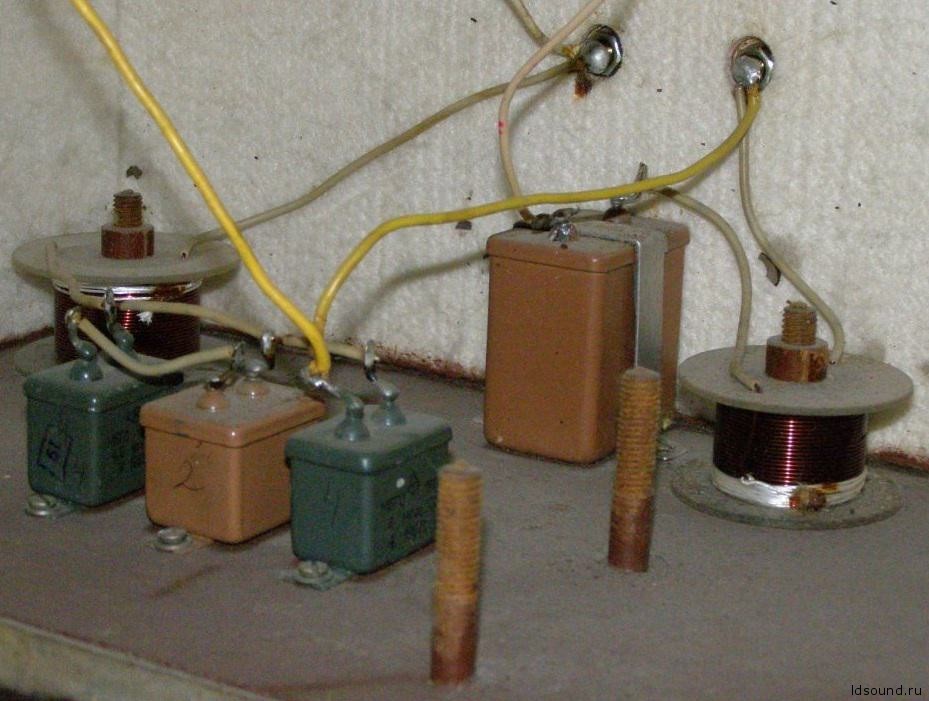

Судя из имеющихся фото в стакане СЧ динамика вероятно расположен конденсатор для ВЧ динамиков (в другом случает это не 3-х полосная АС, а 2,5). Так же возможно то, что фильтр переделывался и не имеет многих деталей (об этом свидетельствует винтовые шттыри для катушек индуктивности) для полноценного фильтра 3-х полосной АС. ВЧ включены параллельно, так же как и НЧ.
На фото ВЧ 3ГД31 включены параллельно НЧ 10ГД30 непосредственно , без конденсатора. Рукоблудство 80 уровня или это мне кажется?
Вам не кажется. В АС, представленных на фото, нужно перебрать всю разводку и привести её к нормаотному состоянию.
Интересно, какие размеры или объем этих АС? И размеры ФИ?
По динамикам можно прикинуть, их размеры известны. Думаю литров 50 есть.
