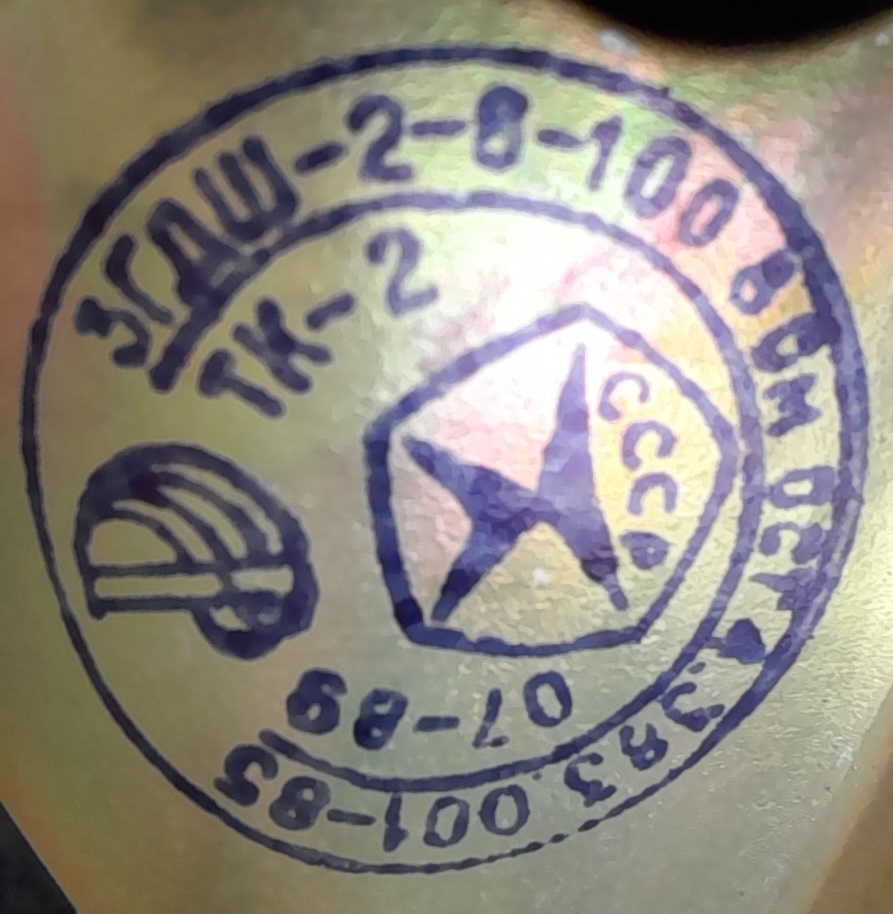

3 ГДШ-2-8 (2 ГД-40А)

Изготовитель: Рязанский радиозавод.

Назначение: для применения во встроенных открытых акустических системах бытовой радиоаппаратуры для работы в помещении. Исполнение: общепромышленное.

Технические характеристики:

Диапазон частот: 100 – 12500 Гц
Неравномерность АЧХ: 12 дБ
Чувствительность: 92 дБ
Коэффициент гармоник на частотах 200 – 1000 Гц: 5%; (2000 – 10000 Гц: 3%)
Сопротивление: 8 Ом
Паспортная мощность: 3 Вт
Долговременная мощность: 8 Вт
Кратковременная мощность: 15 Вт
Резонанс: 100 Гц (±20 Гц)
Полная добротность: 0,8 – 1,8
Размеры: 160х100х47 мм
Вес: 0,32 кг

Конструкция:

Головка громкоговорителя электродинамического типа, широкополосная, овальная, с неэкранированной магнитной цепью. Корзина изготовлена из штампованной стали.

Магнитная цепь:

  1. Кольцевой магнит марки М22БА220 размером К60х25х9 мм
  2. Керн диаметром 15 мм
  3. Верхний фланец с отверстием диаметром 16,5 мм
  4. Высота воздушного зазора 3 мм, его радиальная ширина 0,75 мм, индукция в зазоре 1,05 Тл.

Подвижная система:

  1. Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,1 мм, намотка двухслойная, общее число витков 70, высота намотки 4,9 мм, омическое сопротивление 8 ±1,2 Ом. Каркас звуковой катушки изготовлен из бумаги марки К080 толщиной 0,08 мм, внутренний диаметр 15,35 мм, внешний (вместе с намоткой) 16,1 мм.
  2. Диффузор с подвесом, изготовленный из бумажной массы с пропиткой.
  3. Центрирующая шайба, изготовленная из пропитанной ткани.
  4. Пылезащитный колпачок из бумаги.

16 комментариев: 3 ГДШ-2-8 (2 ГД-40А)

  1. Стас пишет:

    У меня тоже такие были штук 5 звучали супер!

  2. Станислав пишет:

    Еще был 4-х Омный вариант- http://forumimage.ru/show/103740430

  3. Алексей пишет:

    Классная штука, у меня два таких, стоят в АС от электрофона “Концертный-304”. Я её переделал под миниплуг 3,5мм стерео, подключил раздельно левый и правый каналы к левому и правому громкоговорителям соответственно. Стоит на кухне, использую с телефонами и планшетом. Басы неплохие, за счёт того, что два динамика стоят рядом, диапазон в НЧ-спектре расширяется вниз со 100 Гц примерно до 80.

    • Алексей Климов пишет:

      Если два динамика располагаются рядом, то нет смысла подключать их раздельно.

    • Федор пишет:

      В середине 80-х, прочитав статью Шорова, сделал маме колоночку от этого проигрывателя (Концертный 304) по его совету. Только индуктивность взял отдельно. Точнее, какая была. По памяти, 1,8 мгн. Емкость получилась 28 мкФ. Частота раздела получилась 707 Гц.
      По ощущениям, звук стал лучше.
      Вот такая была доработка.

  4. Куприянов Александр пишет:

    Самый лучший среднечастотник. В диапазоне 300-10000Гц. характеристика лучше многих. И сопротивление 8 ом. И чувствительность отличная. И на слух не придраться.

  5. Александр Ростов-на-Дону пишет:

    Отменный динамик. Живой красивый звук.

  6. unkac пишет:

    На чертеже ошибка в размере под крепление по большей стороне. Стоит 80, фактически 125.

  7. Куприянов Александр пишет:

    В телевизоры советские полупроводниковые ставили похожие но с экранированным магнитом. Но вообще без маркировки. Интересно это они же или похожие но другие ?.

    • Степан пишет:

      Похожие, но другие. Это либо 3гдш-1м, либо 6гдш-6. Скорее 6гдш-6, он точно стоял в телевизорах 5-6 поколений.

  8. Константин пишет:

    Накопилось дома много разных динамиков, около 70 штук – из магнитофонов, телевизоров, как китайских, так и советских. Если отбросить всякие мощные большие динамики, то подобные советские овалы – лидеры по всем параметрам. Наиболее чистый звук, ачх вполне приемлимая, требования к корпусу минимальные (ОЯ и ПАС вполне годится). Все компьютерные колоночки, китайские магнитолы – далеко позади. Мало того, спустя много лет у многих таких овалов параметры не сильно уплыли, даже парные варианты можно выбрать вполне. Идеальны для ближнего поля, в качестве компьютерных. На фото два образца, а также импульсная характеристика. Замеры в свободном поле на близком расстоянии, при небольшой громкости.

  9. Холодный Сибирь пишет:

    Со всем согласен. А почему не широкополосники – потому что НЧ играют как попало. Проблема в короткой неполной намотке, вторая проблема – центрирующая шайба Сильно ограничивает ход.
    Тут можно даже послушать, а ещё посмотреть, что можно с этим поколдовать https://www.youtube.com/watch?v=6Lr9gdnVOno
