2-х полосная полочная акустическая система с пассивным излучателем изготавливалась на Зеленчукском заводе “Спираль” и Северодонецком заводе сопротивлений. 25АС-128 «Электроника» и 25АС-328 «Электроника» идентичные АС, разница только в ГОСТе.
Технические характеристики 25АС-128:
Рабочий диапазон частот: 40 – 20000 Гц
Чувствительность: 84 дБ
Номинальная мощность: 25 Вт
Максимальная долговременная мощность: 35 Вт
Кратковременная мощность: 50 Вт
Номинальное электрическое сопротивление: 8 Ом
Используемые динамики:
Габаритные размеры (ВхШхГ): 430х240х250 мм
Масса: 15 кг
Описание 25АС-128 «Электроника»
Корпус выполнен в виде неразборного прямоугольного ящика из фанеры (реже из ДСП), отделанный шпоном ценных пород дерева. Внутренний объем 28 л. Спереди корпус АС закрыт пластмассовой накладкой со стальными решетками серебристого цвета, которая служит декоративным элементом и защитой от механических повреждений. Она крепится к передней стенке с помощью шурупов. Пассивный излучатель не закрывается накладкой, под него вырезано специальное отверстие.
Динамики располагаются с внешней стороны передней панели, ВЧ динамик смещен в сторону относительно вертикальной оси. Под динамиками расположен пассивный излучатель. Пассивный излучатель представляет собой плиту из пенополистирола, имеющую форму эллипса, соединенную по периметру с гибким подвесом торообразной формы. Подвес, изготовленный из поливинилхлорида, закреплен своим наружным краем на металлическом фланце. Масса пассивного излучателя и гибкость обеспечивают его оптимальную настройку.

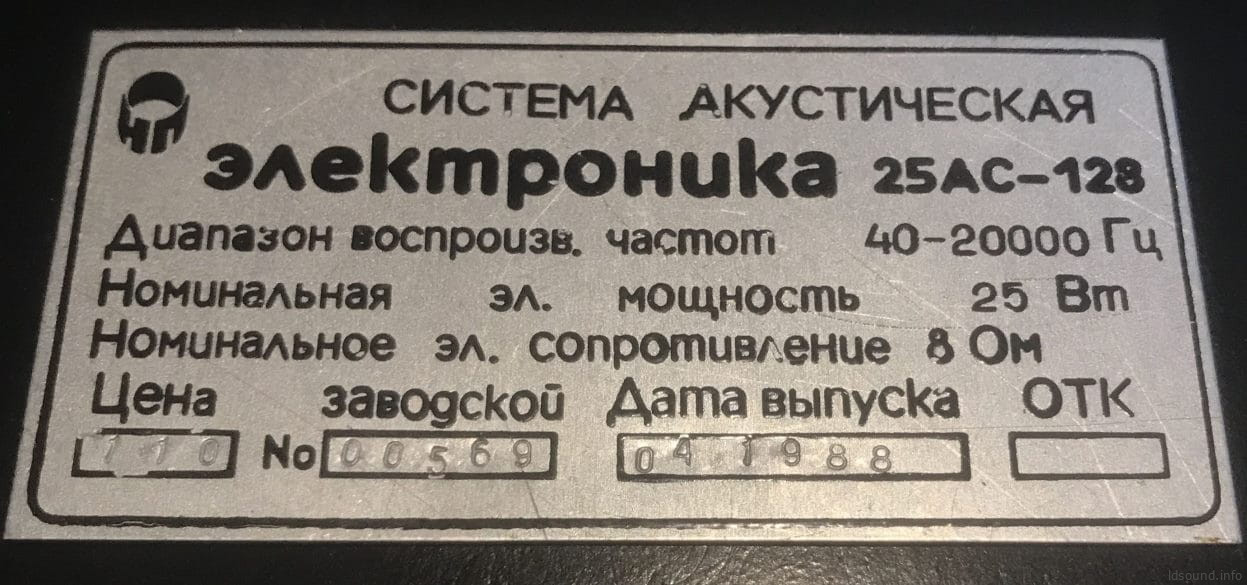

Сзади расположены провод для подключения АС к усилителю и над ним шильдик с техническими характеристиками, годом выпуска и серийный номер АС.
Схема фильтра:
Фото заводского фильтра, АС была под пломбами:
25АС-128 без пассивного излучателя, вместо него установлен фазоинвертор. Передняя панель так же другая.
Мне один комплект(с решеткой внизу) лет пять назад достался с 10ГД-36(стальная корзина),и ВЧ какая-то шляпа,не помню уже.Под рукой был двойной комплект 10ГД-30+3ГД-31.Поставил.3ГД-31 встает в выемку,как родной.Ну и не скажу,что отвратно,а вполне даже ничегосебе.
С вегой-002 очень неплохо играют, лучше чем с 10мас-1. И середина есть, но басы лучше убавлять.
Не могу понять что это на первом рисунке, фильтр что ли? А на следующем тогда что за творчество? Скорее всего не сможем найти человека, который собирал Фильтр заводской.
Ну, а по сути вопрос как обычно, что делать с поделкой упрощенной? Если 16 ом и емкость правильная, то индуктивность Должна Быть в 4е раза больше? Правильно? Сейчас продаётся такая поделка за скромные деньги. Если купить, как потом выходить из ситуации? Подскажите
У меня были и сложный фильтр и простой… Остался простой – мне показалась середина заметно поживее…
Естественно, искажений меньше. И частотных, и фазовых.
У меня 1 вариант фильта (5 катушек). Всем кому не нравится звук этих колонок необходимо проверить конденсатор С5 тип МБМ 1,0 мкФ. Как правило со временем растет емкость и увеличивается уровень высоких. Я заменил на на тип К73П. Кроме того необходимо проверить и скорректировать идуктивности катушек: c завода было L1=1,2/1,04 ; L2=0,78/0,76; L3=0,25/0,26; L4=0,39/0,38; L5=0,38/0,39. Привел в соответствие со схемой, L2 сделал = 0,52 мГн. Колонки заиграли!
Владимир, каким фотоаппаратом снимали?
Снимал на телефон Xiaomi Poco F3.
Добавлю уточненную схему, так как в заводской есть ошибки.
Фильтр что заводской , что ваш – отвратительные. L1,C1,R1 – вообще удалить. L4,C8 (НЧ фильтр Г-образного типа) , в ВЧ цепи вообще чуш полная. Самый нормальный фильтр в 75 АС-128 «Электроника». Это та же колонка но переименованная под евростандарт.
Для тех кто будет востанавливать эти колонки возможно пригодится информация по пассивному резонатору – вес поликарбонатной пластины 45 грамм, размер 172х60. Вес всего резонатора 73,5 г.
Спасибо большое. ПИ сделан из такой прозрачной пластины?
Подвес пассивного излучателя (ПИ) сделан из резины. В середине вклеена пластина из пластика. От веса пластины и жесткости подвеса зависит резонанс ПИ. Потерянную платину я заменил на самодельную из оргстекла (поликарбоната) полщиной 5 мм. когда вырезал ее по размерам то вес оказался 55 грамм. 10 грам пришлось убирать сверлением не сквозных отверстий с тыльной стороны. Если бы был под рукой поликорбанат полщиной 4 мм возможно сразу бы попал в нужный вес. Заводская пластина не прозрачная, свою я покрасил.
Спасибо очень помогли с весом. у меня пасивников вообще нет. одни повесы . думаю сделать из композита. в середине пластик покрытый с обеих сторон алюминием. супер твердый материал.
Корпус там довольно крепкий. Вот только покрашен хреново, почти у всех черная краска облупливается.
Мне колонки достались видать после хранения в сыром месте. Корпуса рассохлись, ДСП разбухло и потрескалось, востаноавливать было не целесобразно. Сделан новые корпуса из МДФ. Внутреннние размеры колонки: высота – 394 мм, ширина 204 мм, глубина – 220 мм толщина стенок (кроме передней) 18 мм. Объем – 17,68 литра.
стесняюсь спросить, а где вы там ДСП увидели? в описании тоже пишут про корпус из ДСП и тут же у всех фотографии на которых чётко видно что корпус из фанеры
Фанера в корпусе только на передней стенке (на которой крепятся динамики), остальное ДСП.
Есть такое дело. Чёрная краска хреново сидит на корпусе.
Смотришь и поражаешься схеме фильтра! Вместо того, чтоб в условиях завода немного опустить резонанс ВЧ-динамика, нагородили такой идиотский зигзаг! Фаза ВЧ в нём обгоняет НЧ на 2 периода, с учётом реального размещения головок! Ну не бред ли? О каком звуке может идти речь?
В своих колонках (с фильтром по средней схеме) переполюсовал твитер на 180 градусов, да и по схеме понятно, что фильтр на ВЧ 2-го порядка требует переполюсовки. Убедился после измерения АЧХ в программе REW. Частота раздела 3 кГц. THD в REW, в основном, от 0,3 до 1% ( измерено микрофоном от гарнитуры). АЧХ похожа на вышеприведенную картинку : горбы на 1 кГц и на 5 кГц, спад после 12 кГц.
Сегодня повезло послушать данную АС . Фильтр точно не первый с мостом на ВЧ.
На средней громкости – достаточно детально и ясно. При подаваемой мощности близкой к искажениям в динамиках (чуть снижаем) – просто бомба! Плотно, сочно, каждая деталь слышна.
При малой мощности – глуховато и размыто.
Для танцулек в комнате 25…30 м.кв. самое то. Дёшево и сердито!
на авито попадалась вот такая переделка.
Визуально–очень даже ничего. Что там со звуком–вопрос…
согласно автору-вч\сч заменены на ямаховские.фильтры изменены.ну я думаю хуже чем было сделать трудно.к сожалению сравнения с электрониками 015 или 326 эти АС не выдерживают.
Какой усилитель адекватного этой акустической системе можете рекомендовать?
да все что угодно.не та акустика что бы выбирать там что то..разве что совсем уж слабые по ваттам не брать.тут раскачка нужна. электроника 017
50у подойдет например.если из советского..опять же можно две пары таких к ней спокойно подключать.
50 у их порвет, она для 35ас-015
Всё, что на 25 ватт номиналки по идее….
Опечатка в:
Используемые динамики:
25ГД-26Б > В!
Ну ведь наглый звездёж про внутренний объём в 28 литров. У них даже по указанным внешним размерам получается всего 25,8 литра.
Ну как так можно а?
Виртуальный.
Отреставрировал убитые в хлам корпуса. Динамикы были замызганы клеем на заводе. Пассивники были криво наклеены с завода. Помучался с ними долго. Переднюю накладку облагородил аквапринтом. Корпус отшлифован, скруглен по углам и окрашен акриловой краской и покрыт акриловым лаком
Неплохо. Теперь откорректируйте фильтры, замените вч звено, замените подвес нч на ппу.
Уже проданы)
Делал чисто из спортивного интереса и потому что были в наличии и давно лежали без дела. Руки зачесались. Динамики полностью отмыл ацетоном от клея. Подвес, диффузор полностью очищены от избыточного клея. После отмывки подвеса от толстого слоя клея он стал намного мягче и эластичнее. Диффузор окрасил черной, качественной тушью. Корпус полностью загерметизирован и демпфирован. До фильтров и замены подвесов не дошло. Пока тестировал, знакомый увидел и решил купить. Все довольны)
Фото с рабочего места клиента прилагаю

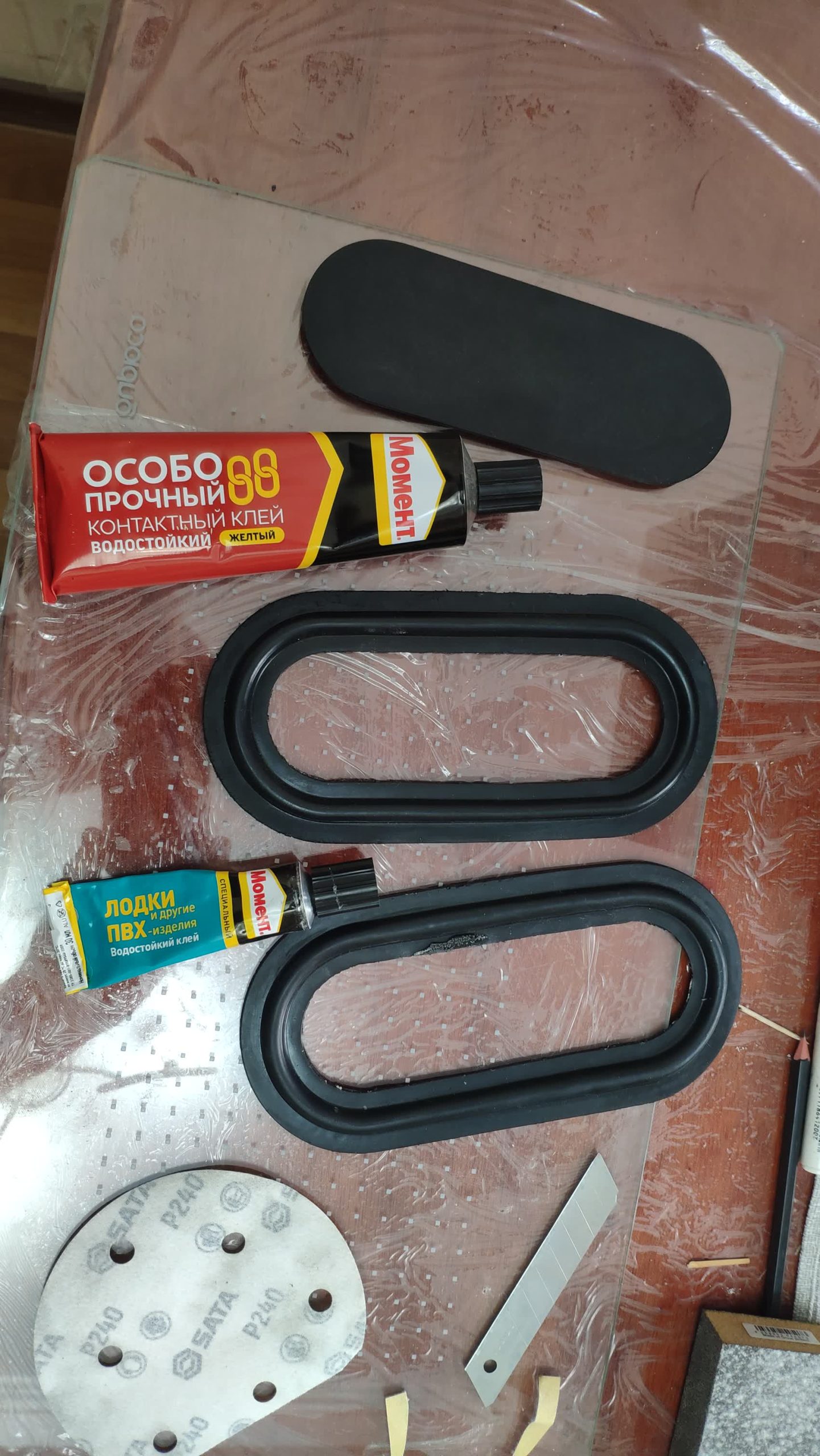

Всем привет! Кто знает каким клеем можно приклеить подвесы на ПИ колонок 25АС-128? Попробывал моментом 88 и моментом для лодок пвх, очень плохо приклеилось, отрывается при малейшем усилии.Подвесы черные, материал похож на силикон, хотя вроде пвх должен быть.
Силикон надо клеить силиконовым клеем.
Материал заводской – резина. Клеить можно обычный моментом КЛАССИК. Предварительно хорошо подготовить поверхность – зашкурить, обезжирить (как камеру на велосипеде), и выдержать время после приклеивания, чтобы схватилось.
можно Zhanlida T-7000 B-7000

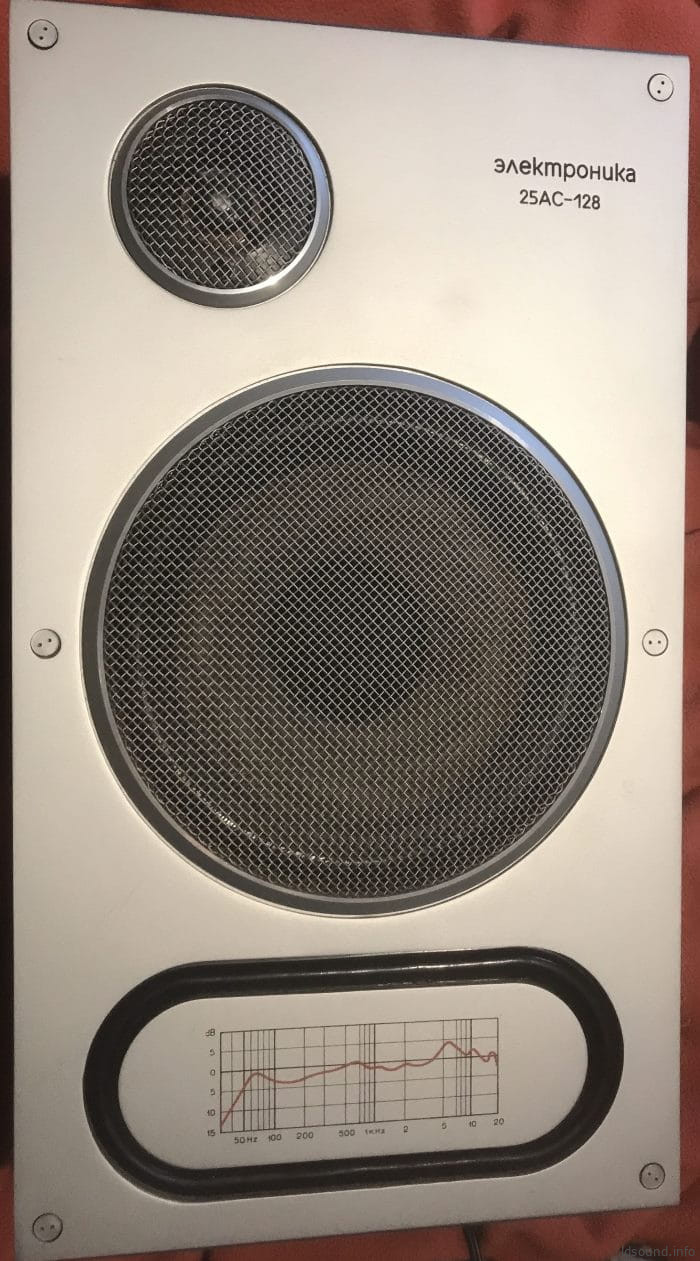

Имею Пару Северодонецкого завода
https://ldsound.info/wp-content/uploads/2026/04/25as128-ldsound.info-1.jpg
https://ldsound.info/wp-content/uploads/2026/04/25as128-ldsound.info-2.jpg
Спасибо, прикрепил.
