Изготовитель: завод «Красный Луч», выпуск с 2001 года.
Технические характеристики 200АС-010 «Кливер»:
3-х полосная АС с фазоинвертором
Диапазон воспроизводимых частот: 40 – 25000 Гц
Номинальное электрическое сопротивление: 8 Ом
Предельная долговременная мощность: 200 Вт
Используемые динамики:
НЧ: 100 ГДН-З-8
СЧ: 30 ГДС-1-8
ВЧ: 10 ГДВ-4-16
Габаритные размеры (ВхШхГ): 1043x414x400 мм
Масса: 61 кг
Описание 200 АС-010 «Кливер»
Корпус выполнен в виде прямоугольного неразборного ящика. Внешне покрыт пленкой под имитацию дерева. Динамические головки закрыты съемным грилем, который крепится к АС заподлицо с передней панелью. На лицевой панель, под грилем приклеен шильдик с названием АС.
Динамические головки расположены по центру вдоль вертикальной оси. Сверху вниз: ВЧ, СЧ и НЧ. Обрамлены динамики декоративными накладками. Вверху, на задней части корпуса находится выход отверстия фазоинвертора. Внизу расположена клеммная колодка, на которой указаны основные технические характеристики акустической системы 200 АС-010.
Электрические разделительные фильтры такие же как и у “150 АС-009 Кливер“, но без схемы перегрузки:
Некоторые фото взяты из сайта: retrotexnika.ru
Спасибо вам за вашу работу.
Спасибо и Вам, стараюсь.
де можна купити такі
Нигде, их нет
есть у моего знакомого,так у него корпуса самодел
Продавал несколько месяцев назад человек из Калининграда. По цене были не намного дороже того, что сейчас просят за Корветы. Только вот доставка из Калининграда 120 + упаковка килограмм – боль…
Сомневаюсь также, что данных агрегатов было много сделано…
Сделано было достаточно, но популярностью 200АС не пользовались (убогий дизайн-габариты-конская цена), стояли годами в ЦУМ-е и Детском мире Днепропетровска, а покупали (в т.ч я в 1999) чаще всего Кливер 150АС-009.
По стоимости – не знаю, но, ИМХО, у 150ас-001 и 009, соответственно, тоже – слишком маленький ящик. Этот должен больше соответствовать НЧ-головке с эквивалентным объёмом 150-200 литров.
Соглашусь насчет обьема, НЧ динамик – очень воздушный и нежный, тонкая бумага, тот же 75ГДН – диффузор намного прочнее-плотнее. За все нужно платить, и за высокую чувствительность – тоже.
Ожидал от них (150АС-009) убойного баса, после Корвет 35АС-028, ведь большой “лопух”, 300-мм, по факту – очень разочаровали, постоянно поднимал 30гц на эквалайзере Прибой.)
Создатели, похоже, начитались книжек Алдошиной про сглаженные АЧХ. Там получается, что из любого, даже самого большого “лопуха” можно получить сглаженные АЧХ только в диапазоне значительно выше резонансной частоты головки. У меня друг мерил “Корвет-300”: без ящика 100гдн имеет резонанс 25 – 27 Гц, а в ящике – почти 60…
У Алдошиной всё правильно написано нужно стремится к линейности и сглаживанию АЧХ но делать всё надо с умом с которым на заводах всегда были проблемы,акустика это эмпирика на 90%, при резонансе динамика 25-27гц фазоинвертор настраивают на 40гц при при высоком резонансе у динамика фазоинвертор настраиваю ниже резонанса динамика,если фазоинвертор настроить ниже резонанса динамика бас к “соседям уйдёт”,Корвет 75ас-001 НИИРПА делал как замену S-90 для насыщения рынка новой акустикой,задача сделать HI-FI не ставилась,завод Красный луч полностью угробил то что ему передали для внедрения.
Я так понимаю, что сначала пытались передать на Бердский завод и сделали несколько экземпляров 50ас-021?
“задача сделать HI-FI не ставилась”
– потому что так сказал Игорь, который даже не знает, что означает термин Hi-Fi ?
И уже поднадоели изрядно везде эти стоны про “угробили” и пр.
Пусть серийные Корветы-Кливеры были хуже изначальной разработки, но их по крайней мере выпустили массово – как ни крути, но это гораздо лучше, чем если бы они остались “в полном оригинале”, но в количестве нескольких штук, как Орбита 100АС.
Алексей будь те так любезны растолкуйте не грамотному что такое HI-FI.
Hi-Fi – это стандарт со вполне конкретными требованиями, которым даже серийные Корветы-Кливеры вполне соответствуют.
Ну спасибо растолковали а то стыдно как то признаваться в своей неграмотности, High Fidelity- высокая верность звучания я имел в виду это а не измеряемые параметры заложенные в ГОСТ и IEC которому соответствует акустика, в НИИРПА был сделан контрольный агрегат сотовый нч динамик на вч 10ги закрытый ящик 40 лит у него была эталонная АЧХ но не звучал.
Hi-Fi — класс аудиоаппаратуры.
Hi-Fi (High Fidelity) — роман английского писателя Ника Хорнби.
Hi-Fi — российская музыкальная группа.
)))
Hi-Fi (англ. High Fidelity — высокая точность, высокая верность) — термин, означающий, что воспроизводимый аппаратурой звук очень близок к оригиналу.
Надпись «Hi-Fi» на звуковоспроизводящей аппаратуре означает, что она соответствует одному из следующих стандартов: DIN 45500 или IEC 60581. Стандарт DIN 45500 был отменён одной частью, другой заменён[1] европейским стандартом IEC 60581[2], с минимальными изменениями повторен в ГОСТ 24388-88 (для усилителей) и ГОСТ 23262-88 (для акустических систем).
ГОСТЫ ВСЁ ТАКИ БЫЛИ !!! Вы неправы …
ГОСТы были, конечно, это факт !
Другое дело, что ГОСТы были декларированны, а по факту, АС того времени не звучали ,,близко к оригиналу”.
АЧХ и ФЧХ – неразлучный тандем, Анализируют и оценивают, почти всегда только АЧХ.
“завод «Красный луч», выпуск с 2003 года” – в продаже были намного раньше, наряду с 150АС лично видел их еще в 1999. Как раз такие, как на первых фото, в дешевенькой самоклейке под дерево.
Согласен, у меня черные 200-е, так они 2001 года. Возможно коричневую версию с 2003 начали, или автор просто увидел дату выпуска коричневых-2003 и посчитал что они с 2003 начали выпускать.
Не поделитесь фото? АС можно сказать редкие.
https://www.olx.ua/obyavlenie/kolonki-as-150-IDHqhgc.html вот мужик продает как Кливер 150АС, может пригодится.
Спасибо.
Это у них объем получается литров 130. Кто-нибудь вообще их слушал? Как они по низам? И не подскажите размеры фазоинвертора. Спасибо.
Да получается около 130 л. ФИ примерно 60 мм в диаметре.
Там фильтра от s90f,сч 20гдс и вч 6гдв
Скажите пожалуйста,а то есть люди, которые утверждают что у 200 АС-010 Кливер и 150 АС-001 Корвет разные фильтра на нч ? Схема иная. Это так и есть или они совершенно одинаковые?
Одинаковая. Только у 200 АС-010 конденсаторы 20 мкФ, а в 15 АС-001 в сумме 20,4 мкФ.
И как эта разница влияет на звук нч ?
Разница в 0,4 мкФ никак. Т.е. Вы ее не услышите. Замеры так же покажут не большую разбежность в АЧХ.
Здравствуйте.Где можно найти АЧХ колонок Кливер 200АС-010?
Здравствуйте. Не встречал, редкость.
Здравствуйте. Есть такие колонки . Колонки отличные . Из за объема бас на много лучше чем у 150х . Все остальное один в один .
Да, объем корпуса приемлемее для 100 ГДН.
Кто в курсе про фазоинвертор, подскажите, он скорее всего отличается от 75ас-001, какая у него площадь и длина? Собираюсь заказать распил на чпу под эти корпуса, родной фазик скорее всего не подходит, так как объем другой у корпусов, мне почему то кажется, что он по площади такой же, а по длине короче, у кого есть такие колонки подскажите, буду благодарен
на Вегалаб писали: динамики такие же как и у 150АС-009, по ВЧ головкам 10ГДВ-4 – брак наверное стопроцентный-пришлось сразу менять купола. СЧ И НЧ -нормальные. Фильтры такие же как и у 150АС-009. Конденсаторы в фильтрах МБГО-2 и К73-11 1991 года выпуска. Корпус АС изготовлен из ДСП 16 мм., передняя панель ДСП+фанера 24 мм. Оклеен пленкой под дерево. Внутри корпуса имеется бокс из 9 мм фанеры под сч и вч головки. Ориентировочный объем 3-4 л. Внутренний объем корпуса 117 л. Фазоинвертор такой же как и у 150АС-009, расположен на задней стенке. Какая либо плата защиты отсутствует.
Спасибо, по динамикам я в курсе, в общем тогда из 75ас-001 перекину всю внутрянку в новые корпуса
Единственное придется что то придумывать с накладками пластиковыми на вч и сч, так как от 75-х не подойдет
Lion Forest, так если есть корпуса 75ас-001 зачем их переделывать? одну стенку снять и приклеить дополнительный объём. Чем они вас не устраивают?
Это колхоз какой то будет, новые корпуса будут в шпон закатаны, а если старые переделывать, то работы намного больше. Так делать в общем не мой путь, вы уж извините, но воспринимаю как вредный совет
Lion Forest, а дальше уже не читали вопросов или ответить забыли?
Не устраивают по нч, да и экспериментов хочется. И если эксперимент не понравится, что бы была возможность вернуться в родные клопуса. Да и родные корпуса уже в шпоне, я лучше продам их кому то, чем ломать и какой то объем туда добавлять, ломать не строить
Может кто подскажет, обладаю такими АС и не хватает голоса в фильмах, часто не разборчивый звук. может стоит убрать резистор на СЧ или добавить ёмкость конденсаторов по СЧ
Смените источник/усилитель для начала. Потом нужно смотреть фильтры и его соответствие со схемой и мерять АЧХ.
а вот чем бы АЧХ в домашних условиях померять?
Смартфоном с приложением ну и ушами
Это сейчас фильмы такие, голоса тихие неразборчивые, шум и спецэффекты – громкие
какой выбрать усилитель под эту АС?
От 100 ватт реальных..те же 150 ас-009..
Разработчики Кливера любят применять фазовращатели для ВЧ динамиков. Правильно решение
Когда мой отец привез мне такие прямо с города красный луч, использовал с ними 100 ватный усилитель pioneer, я не силен с тонкостях но когда я их сменил на f&d sps2000 мне показалось(не показалось) что звук у кливера просто ужасный хоть и громкий. Может кто то сказать это в моих ушах проблема, усилителе или просто колонки отстой?
Если изменить схему фильтров, могут играть намного лучше.
День добрый. Подскажите пожалуйста расторжения по центрам динамиков. Спасибо. Хочу себе так сделать
Динамики должны быть расположены как можно ближе друг к другу, правильное расположение у Корвета, ВЧ между НЧ и СЧ, нет дифракционной ямы.
Это у 150ас так,а у 200 ас они по порядку вч,сч и внизу на,и есть расстояние между динамиками. Вот это расстояние мне и интересно,а лучше расстояние по центрам динамиков. У меня есть корпуса на 130 литров,но с расстоянием между динамиками,как мне кажется,я перелобщил.

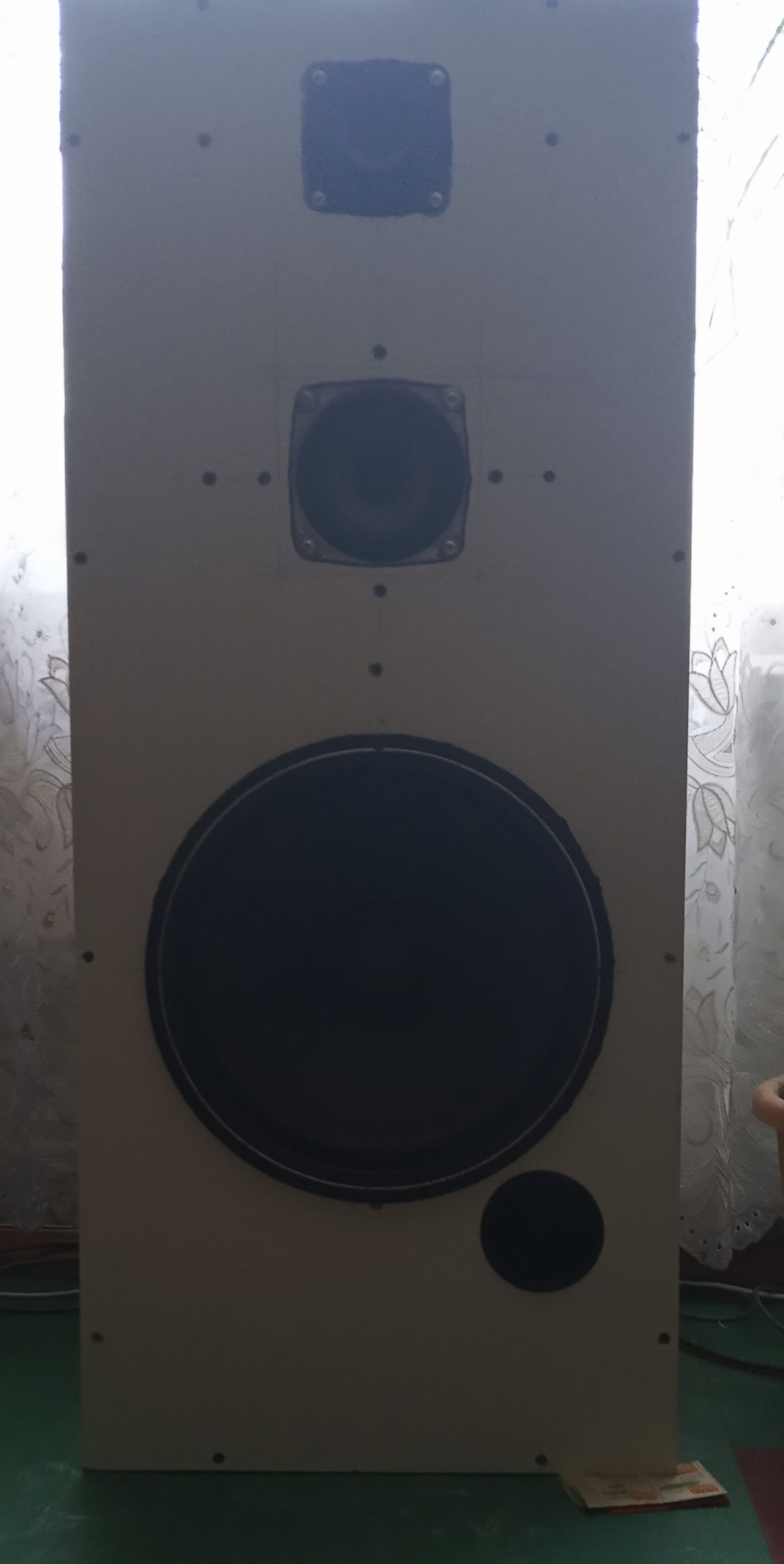

Вот фото
