Изготовитель: приборостроительный завод им. Т.Г. Шевченко, ТМ “Романтика”, г. Харьков. Для применения в закрытых и фазоинверсных акустических системах первой и второй групп сложности в качестве среднечастотного звена для работы в помещениях. Поздний аналог 15ГД-11А Романтика.
Технические характеристики 20ГДС-4М-8:
Диапазон эффективно воспроизводимых частот: 200 – 5000 Гц
Неравномерность АЧХ в диапазоне 200–5000 Гц: 12 дБ
Чувствительность: 89 дБ
Номинальное сопротивление: 8 Ом
Рабочая мощность: 15 Вт
Предельная шумовая мощность: 20 Вт
Предельная кратковременная мощность: 40 Вт
Частота основного резонанса: 120 Гц (±30 Гц)
Габаритный размер: Ø125х71 мм
Вес: 1,3 кг
Описание 20ГДС-4М-8
Являются аналогом 20ГДС-4-8 и выпускались в г. Харьков на радиозаводе, который производил изделия под торговой маркой “Романтика”. Устанавливались в такие акустические системы как 25АС-121 «Романтика» и 50АС-105 «Романтика». Головка громкоговорителя электродинамического типа, среднечастотная, круглая, с не экранированной магнитной цепью. Корзина изготовлена из алюминиевого сплава литьем под давлением и имеет сходство в рамой 25ГДН-3-4.
Магнитная система 20ГДС-4М-8:
- кольцевой ферритовый магнит марки М22РА220, размером К85х35х15 мм;
- керн диаметром 24,9 мм;
- верхний фланец с отверстием диаметром 27,2 мм и высотой 7 мм;
- высота воздушного зазора 7 мм;
- радиальная ширина воздушного зазора: 1,15 мм;
- индукция в воздушном зазоре: 0,95 Тл.
Подвижная система 20ГДС-4М-8:
- звуковая катушка, намотанная проводом марки ПЭТВ-1 Ø0,2 мм, намотка двухслойная, общее число витков 93, в первом слое 47 витков, во втором 46. Высота намотки 8,9 мм. Омическое сопротивление 6,8 Ом. Каркас катушки изготовлен из бумаги марки К-120Н высотой 19,1 мм. Внутренний диаметр 25,4 мм, внешний – 26,4 мм.
- диффузор конической формы из бумажной массы с пропиткой.
- колпачок сферической формы из бумажной массы с пропиткой.
- подвес тороидальной формы из прорезиненной ткани.
- центрирующая шайба из ткани с пропиткой.

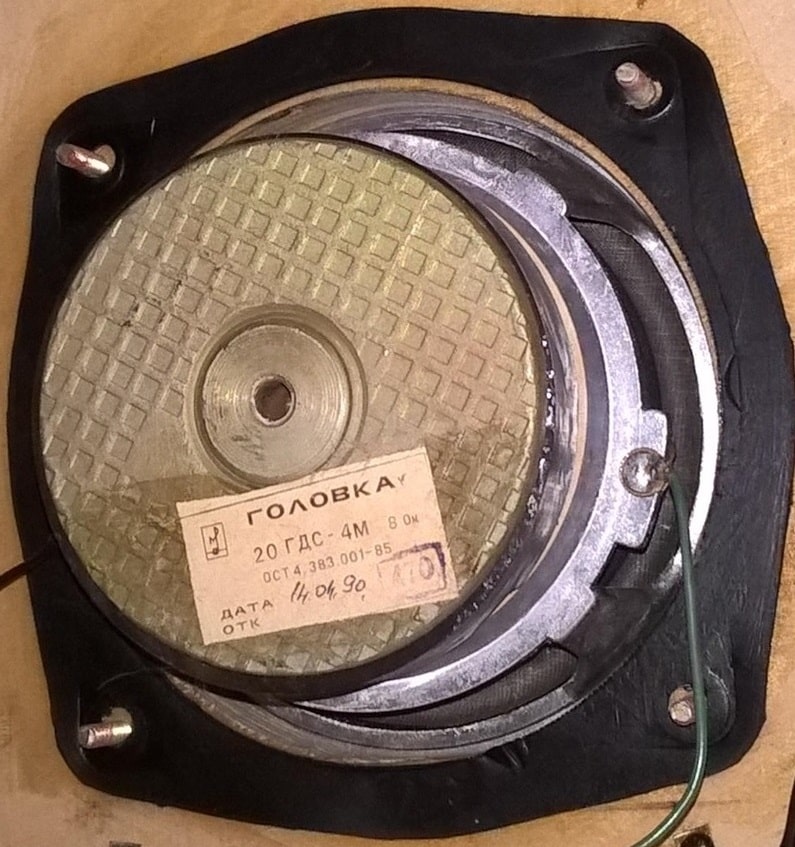

Некоторые фото из devicemusic.ucoz.ru
На моих 20гдс-4-8 из “Романтики” буквы “М” нет, а эмблема Харьковского завода есть. На ВЧ – то же самое, а на НЧ штампы сильно смазаны, но похоже, что эмблема тоже есть.
Может, сделаны из привозных головок. До освоения производства на Харьковском заводе?
По АЧХ, 20гдс 4м лучше, чем 15гд 11. Вот замеры. Зелёная линия – 20гдс 4м 8(1990 го),остальные – пара “новых” ,из коробки , 15гд 11 120. 1979го года.
Замерам можно вполне верить, с учётом погрешности от динамика к динамику и возрасту,можно сравнить с советскими замерыми 15гд 11. Общая картина горбов схожа.
Обычный средненький среднечастотник. Веговские звучат лучше. Так у меня получилось.
Так веговский не сильно отличается от Харьковского 20гдс 4м. Они,по сути,одинаковые,только подвес у 20гдс 4м резинотканевый,а у веговского чисто резина.
В итоге, харьковский жёсткий, как брезент, а веговский вполне эластичный, мягкий. Видимо это и даёт такую заметную разницу в звучании.
Это зависит в основном от конкретного экземпляра и условий его хранения: разные 20 ГДС и даже 25 ГДН встречаются как со вполне мягкими подвесами, так и с дубовыми.
Разница в АЧХ выше 3,5 кГц находится в прямой зависимости от размера пылезащитного куполка. 20ГДС-3 и 20ГДС-4 с куполком 25 мм, приклеенным непосредственно на ЗК, не имеют пика в районе 4,5 кГц, работают выше, скат на ВЧ – более плавный. 20ГДС-1 и 20ГДС-4 с бОльшим куполком в 40 мм имеют пик 4,5 кГц и крутой завал выше.
Почему у 20гдс 4м намотка проводом 0,2 мм дает одинаковое сопротивление как у 15гд 11, который намотан проводом 0,16 мм?
Разница в Омах бывает, как здесь написано 6,8 Ом. Так как это не большая разница 0,2 и 0,16 мм.
Это гигантская разница. Площадь сечения 0,12 и 0,08 – в 1,5 раза, соответственно и сопротивление так же будет отличаться. У всех 20гдс диаметр провода 0,16.
“верхний фланец с отверстием диаметром 27,2 мм и высотой 7 мм;
высота воздушного зазора 8 мм; ” – по моему здесь ошибка, пункт 3 и 4 противоречат друг другу, высота воздушного зазора не может быть больше высоты фланца, видимо там всё таки 7 вместо 8
