Изготовитель: НПО «Океанприбор», г. Санкт-Петербург.
Назначение: акустические системы высшей группы сложности предназначены для высококачественного воспроизведения музыки и речи в стационарных бытовых условиях.
Модифицированная версия 150АС-001 «Корвет». Звучание сбалансированное, шикарное и плавное. Глубокий, резвый и объемный бас. Средние и высокие частоты звучат прозрачно, отличная база стереоэффекта. В некоторых АС НЧ динамики установлены от компании EVM B1202 c тканевым подвесом.

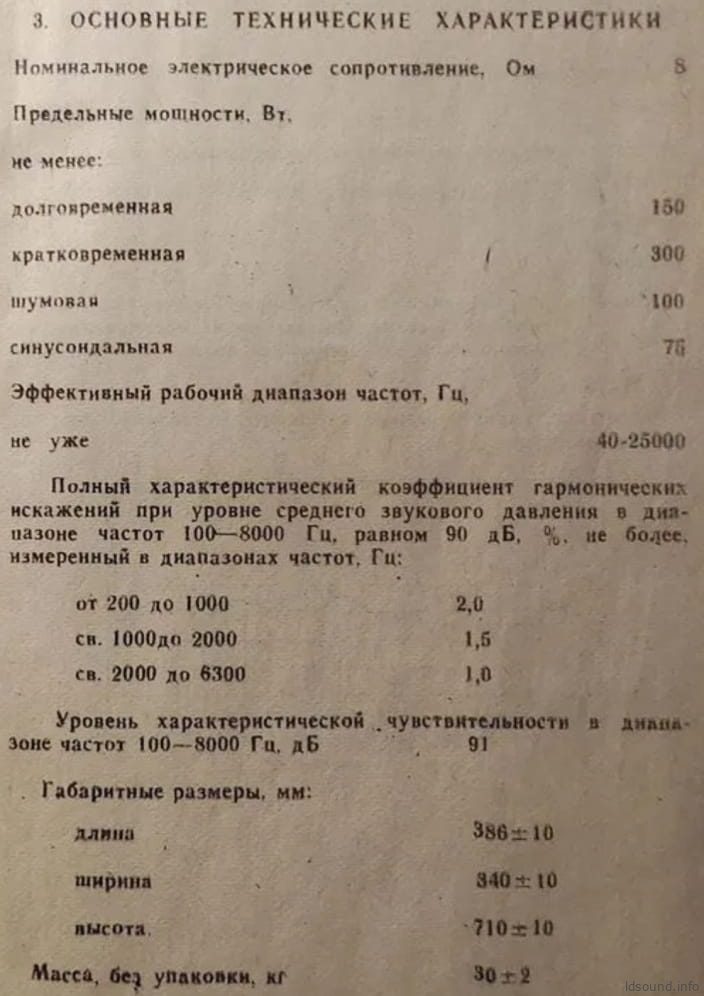

Технические характеристики:
Масса: 26 кг
Описание
Отличительной особенностью системы является то, что она обладает высоким уровнем характеристической чувствительности и способностью выдерживать высокие значения электрической мощности, что позволяет воспроизводить программы с расширенным динамическим диапазоном без заметных на слух искажений.
Корпус АС выполнен в виде прямоугольного не разборного ящика из древесностружечной плиты, фанерованной шпоном ценных пород дерева. Толщина стенок корпуса 16 мм, лицевой панели — трехслойной (фанера — ДСП — фанера) — 24 мм. В конструкции корпуса предусмотрены элементы, увеличивающие жесткость корпуса и снижающие амплитуды колебаний стенок — ребра жесткости и стяжки.
В 150 АС-001 использован набор головок, разработанных для нового поколения высококачественных АС повышенной чувствительности. Конструирование узлов головок выполнено с применением специально разработанных комплексов программ по расчету их характеристик на ЭВМ позволило создать эффективные головки с малыми нелинейными искажениями.
Головки обрамлены декоративными накладками, изготовленными из пластмассы. Головка СЧ с внутренней стороны изолирована от общего объема корпуса специальной герметичной трубой, соединяющей лицевую и заднюю стенки корпуса. Головки расположены на лицевой панели симметрично относительно вертикальной оси. С целью снижения неравномерности АЧХ звукового давления, в области частот 1000 Гц, возникающей за счет отражения от лицевой панели АС, головка СЧ установлена ближе к верхнему краю лицевой панели, выше головки ВЧ. На лицевой панели, кроме того, находя декоративный шильдик с названием АС, формой типовой частотной характеристики звукового давления и индикаторами перегрузки по НЧ, СЧ и ВЧ полосам АС; отверстие диаметром 75 мм, являющееся выходным отверстием трубы фазоинвертора длиной 91 мм. геометрические размеры фазоинвертора обеспечивают настройку на частоту 36 Гц.
Внутренний объем АС около 70 л. Для уменьшения влияния на АЧХ звукового давления и качество звучания АС резонансов внутреннего объема корпус АС заполнен эффективным звукопоглощающим материалом. Внутри корпуса смонтированы электрические фильтры, спроектированные методами оптимального синтеза с применением ЭВМ и обеспечивающие помимо электрического разделения низко-, средне- и высокочастотных полос АС также и коррекцию амплитудных и фазовых характеристик.
НЧ динамики EVM B1202:
Фильтры обеспечивают разделение полос: между головками НЧ и СЧ — 600 Гц; фильтр со стороны головки НЧ – 2 порядка, а со стороны головки СЧ — 3 порядка; между головками СЧ и ВЧ – 6000 Гц; фильтр со стороны головки СЧ – 3 порядка, а со стороны головки ВЧ — 4 порядка.
В акустической системе 150 АС-001М имеется схема защиты головок громкоговорителей от электрических перегрузок и индикации наличия таких перегрузок в подводимом сигнале. При появлении на входе АС сигнала, превышающего допустимую мощность для какой либо динамика, устройство защиты снижает сигнал до безопасного значения для каждой соответствующей головки. О возникновении перегрузки в какой-либо полосе АС предупреждает свечение индикаторов на передней панели над соответствующей надписью – НЧ, СЧ или ВЧ.
Схемы защиты и индикации настроены на срабатывание при подведении к АС реально музыкального сигнала пиковой мощности 75 – 100 Вт, что соответствует уровню звукового давления не менее 110 дБ. При установленной заглушке ЗАЩИТА схема срабатывает при пиках сигнала 300 – 350 Вт, что соответствует уровню звукового давления около 116 дБ. Первый режим обеспечивает максимальную надежность; второй – максимальный динамический диапазон и используется при испытаниях на максимальную кратковременную мощность.
Реальная схема 150АС-001М:
На основании АС расположены четыре пластмассовые ножки, а на задней стенке — клеммы для подключения подводящих проводов и розетка ЗАЩИТА для установки вилки-замыкателя, изменяющей (повышающей) порог срабатывания защиты.
Вата заводская или сами установили?
Заводская
у меня были стоячие волны – нч головка колебалась с частотой 1 – 2 гц с большой амплитудой – пришлось тряпкой в фазоинвертор дорабатывать. Оно все бы ничего, да динамик захрипел – надломилось провода на нем , пришлось подпаивать
1-2Гц, это виниловые пластинки покоробленные, надо было кнопку “Фильтр ИНЧ” нажать на усилителе
Если тут стоит EVM, то, скорее всего, не американский, а отечественный, родом из Красного Села, как в Электрониках 35ас-130 и 150ас-001…
Здравствуйте! Что то по Вашим приведенным данным,объём внутренний этих АС составляет 57 литров…!? Что, объём такой же как и у Амфитонов 50АС-022? Хотя, простым расчетом следует,что у 150ас объём более 70-75 литров, а у 50ас-022 литра на 3 меньше, чем то, что приводит Вы. Вам надо как то это упущение исправить, не вводя пользователей в заблуждение!!!
Да, 70 чистых есть, поправил. В книге так писалось. С учетом ваты виртуально около 100 л наверное.
Ящик у них по объёму как у 35АС-028 и им подобным…
На счет толщины лицевой панели у Корвет 150АС-001, Кливер 150АС-009: 18 мм, ДСП. Думаю что и здесь ситуация аналогичная. Если не прав и есть возможность замерить и показать – поправьте, пожалуйста. Возможно это имеет место в АС выпуска после 1990 года.
У меня 150ас-001м примерно 98г., Размеры, толщина всех стенок корпуса совпадают с теми что указаны и описаны здесь(на этом сайте).
Здравствуйте, мне подарили такие (150ас-001м) колонки в печальном состоянии (рассохлись корпуса) и схема на вашем сайте не совпадает с теми что там.
Но я нашел нужную мне схему, вот она
может у вас ошибка?
Мои колонки были с пломбами, туда не лазили(пломбы были везде).
Платы у меня как на последнем фото у вас.
Здравствуйте. Спасибо за схему. Они похожи, хотя немного и отличаются. Ваша совпадает с приведенной по ссылке? у 150АС-001м может несколько отличатся от 150АС-001.
Да совпадает на 100%, меняю провода, нумерация подсоединения катушек присутствует на моей плате как у вас на последнем фото(это видно).
А по вашей схеме нумерации нет, наверное это схема 75ас-001 у которой все элементы фильтра прикручены к двп и
спаяны проводами.
Но у меня колонки примерно 98г. по крайней мере год выпуска я нашел только на 30ГДС-1, сборка проста отвратительная все шурупы погнуты, усилители болтаются один я проста рукой снял,
вата была запихана поста так без всякой обмотки в мешочки.
Может это у меня подделка?
Хорошо. Добавил схему к статье.
у меня такие же, но без нч динамика. хотел узнать подробнее об нч которые ставились на модификацию м. интересуюсь на все ли м-ки ставились евм или 100гд-3-8 тоже на них шли?
Единственное отличие “Корвет 150АС-001М” от просто “Корвет 150АС-001”. Это применение в ВЧ звене головки 10ГДВ-2 вместо 10ГДВ-4. О чём в паспорте имеется вклейка с этим сообщение и что данное изменение не влияет на гарантию. Просто у меня одна такая одна такая. Как то вот так умудрился купить, в магазине на это никто не обратил, и я в том числе, внимания. По внешнему виду динамиков, снаружи, отличий нет. Схема вложена одна и та же.

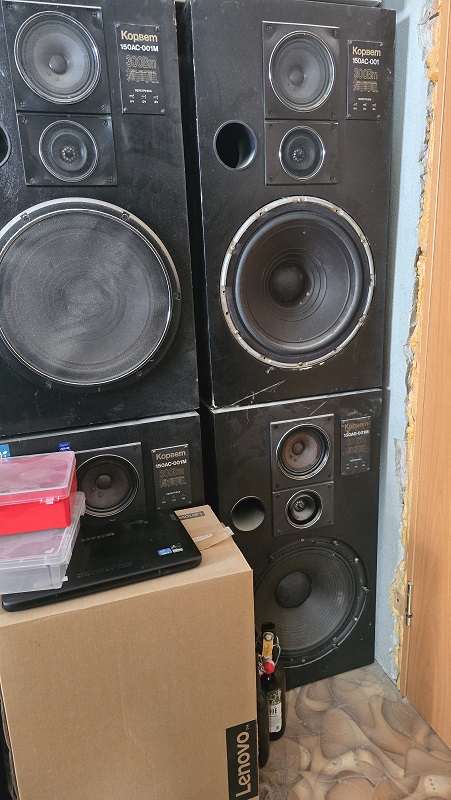

У меня две пары 001 и 001М отличие в НЧ динамике 100ГДН-3 и EVM
а по звуку какая разница?

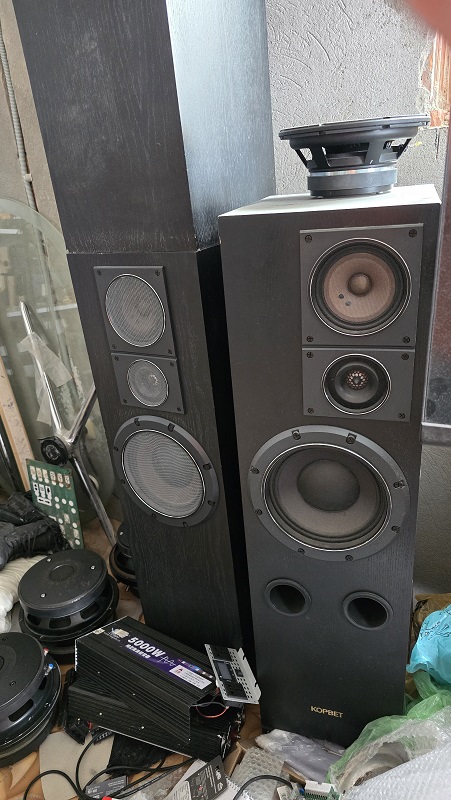

Имеется такая АС, только НЧ динамики какие-то не типовые, странные
Кто может подсказать, что за интересные динамики?
Пришлите фото со стороны магнита. Может быть разновидность 100 ГДН, редкая. Но это единичный случай.
На самих динамиках нет ни этикетки, ни гравировок. Есть только какая-то надпись (красный мел?) : ” ПР”. Стоит штамп ОТК
Корзина – похожа на алюминий
Центрирующая шайба серая
Магниты похожи на феррит
С момента покупки в 90х систему не вскрывали, до этого момента пломбы были целы, так что динамик этот, выходит, с завода
Клеммы явно EVMовские. Отсутствие маркировок – тоже похоже на EVM. Если нужны запчасти – обратитесь к Сергею. На Авито висит его объявление о запчастях к головкам EVM. По характеристикам головки скорее всего схожи с выпускаемыми сейчас.
Тоже думаю, что это что-то типо EVM
Это точно EVM
похоже EVM8812?
сейчас в каталоге новые названия, таких нет есть похожие EVM K122A12 и K122C18 все 12 дюймов, так же это может быть старая модель Актон типа 12D521
Подскажите, разобрал корвет 150ас-001м. Но столкнулся с проблемой, схема фильтров не совпадает ни с одной приведенной здесь. У моих всего 4 катушки индуктивности и конденсаторов меньше. Вот схема защиты полностью совпадает с той которая на сайте.Колонки были под пломбами, так что в них никто не лазал.Динамики EVM.Может у кого есть такая схема.
Можно фото динамиков или они внешне аналогичны, приведенным в статье?
Павел здравствуйте. А на катушках маркировки частоты не написано?
По работе СЧ и ВЧ динамиков ничего сказать не могу. До того как попали ко мне, эти колонки использовались в клубе в качестве НЧ звена. Когда я их первый раз включил, то оказались два сгоревших СЧ и один ВЧ динамик, по этой причине я их разобрал. У них дата выпуска 99 год. На одном из фильтров была такая картина.
Спасибо,Павел!Очень было интересно и познавательно.
А что там сгорело? емкость?
Не нашел в интернете схемы к своим Корветам, в итоге начертил сам. Выложу вместе с фотографиями фильтров, может кому пригодится.
Большое спасибо Павел!
“В некоторых АС НЧ динамики установлены от компании EVM B1202 c тканевым подвесом, полный аналог 100ГДН-3-8” Этот EVM вроде не то, что полный аналог, а совсем другой динамик. кому ни будь приходилось сравнивать эти колонки с 100ГДН3 и с EVM?
Динамики EVM никогда не были аналогом 100 ГДН-3.
Здравствуйте. Подскажите, какая индуктивность на катушках ( вариант с четырьмя) нч ещё более – менее понятно. Вот остальные какие?
Здравствуйте, все же на схеме написано
А в моих стоят нч динамики к122а22. Не вскрывались, были под пломбами.
Редкость, обычно ставили K122C18, а магнит у вашего какого диаметра?
