15 АС-201

Изготовитель: завод «Динамик», г. Гагарин

15 АС-201

Отличительной особенностью этой АС является то, что по своей конструкции и техническим характеристикам она относится к классу так называемых «мини», обеспечивающих при своих малых размерах приемлемое для небольших помещений воспроизведение низких частот. Более новая акустическая система и полный аналог 15 АС-315.

Характеристики 15 АС-201:

2-х полосная полочная АС закрытого типа
Диапазон воспроизводимых частот:
в свободном полупространстве: 63 – 20000 Гц
в свободном поле 80 (-8 дБ) – 20000 Гц
Неравномерность АЧХ в диапазоне 100 – 8000 Гц: (+6 дБ) – (-4 дБ)
Чувствительность: 82 дБ (0,25 Па√Вт)
Гармонические искажения, определяемые суммарным характеристическим коэффициентом гармоник при уровне среднего звукового давления 86 дБ на частотах:
250 – 1000 Гц: 4%
1000 – 2000 Гц: 3%
2000 – 6300 Гц: 3%
Сопротивление: 4 Ом
Минимальное значение импеданса: 3,4 Ом
Предельная шумовая (паспортная) мощность: 20 Вт
Рекомендуемая мощность усилителя: 15 – 20 Вт
Размер (ВхШхГ): 21х15х14 см
Вес: 3 кг
15 АС-201

Описание 15 АС-201

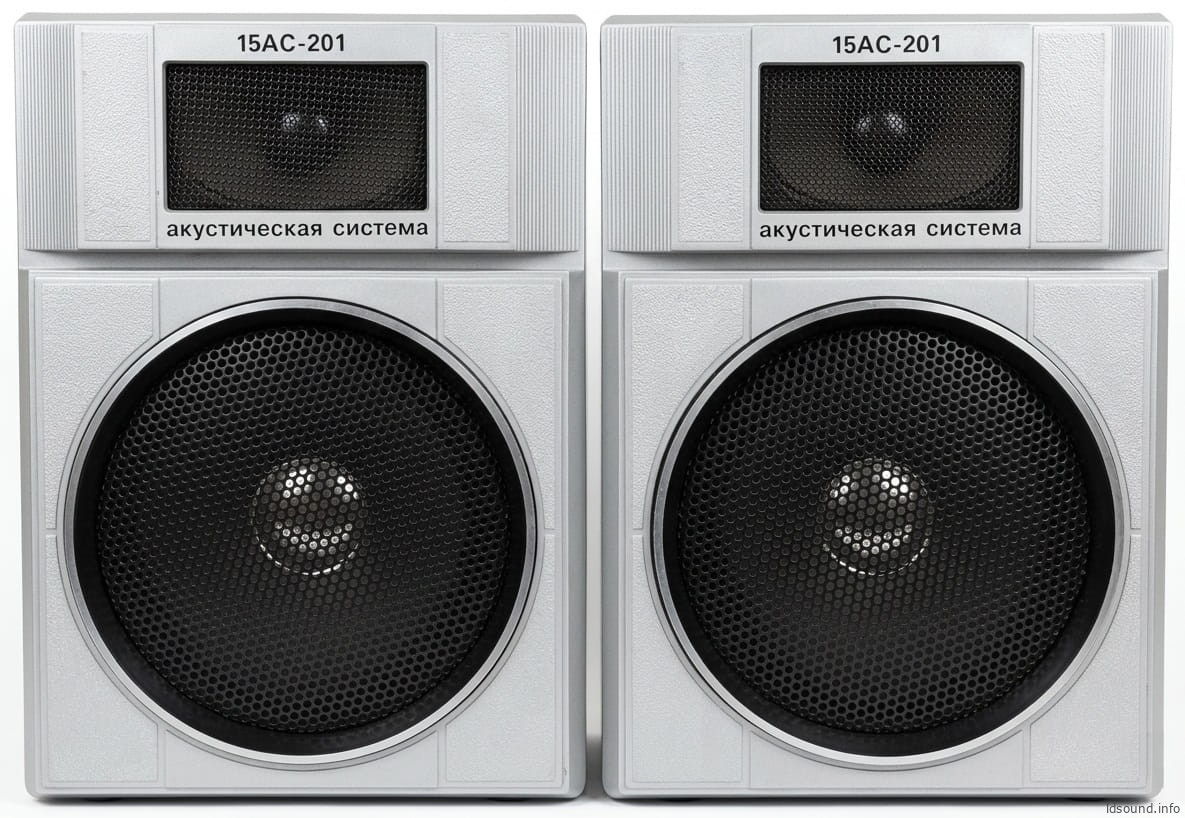

Корпус АС выполнен прямоугольной формы, из пластмассы методом литья под давлением. На лицевой панели, вдоль вертикальной оси симметрии, расположены НЧ и ВЧ головки. 20ГДН-2 и 6ГДВ-2, выпускаемые заводом «Динамик». Вся лицевая панель АС закрыта декоративной накладкой из пластмассы. Накладка является одновременно обрамлением головок громкоговорителей, которые спереди защищены металлическими перфорированными сетками: головка ВЧ прямоугольной формы и головка НЧ – круглой.

15 АС-201 15 АС-201 15 АС-201

15 АС-201

Внутри корпуса установлена плата электрических фильтров. Частота разделения 2000 Гц, порядок фильтров – второй. В конструкции фильтров применены резисторы типа МЛТ-2, С5-36В-10, конденсаторы типа МБГО-2-160.

15 АС-201

15 АС-201

Внутренний объем корпуса заполнен звукопоглощающим материалом, обеспечивающим подавлении внутренних резонансов корпуса, что улучшает АЧХ звукового давления и качество звучания АС.

15 АС-201

15 АС-201

15 АС-201

15 АС-201

15 АС-201

Фото предоставили James Till и L.I.N.

25 комментариев: 15 АС-201

  1. Алексей Климов пишет:

    О каких 63 герцах может идти речь в таком маленьком объёме, да ещё и в ЗЯ? Каким образом была получена такая приличная для этой колонки АЧХ? Это рекламная уловка или что-то ещё? Сомнительные колонки…

    • yes1111 пишет:

      Дык чувствительность у нее всего 82 дБ. Во всем означенном диапазоне они играют одинаково тихо. Так что никаких чудес.

      • Алексей Климов пишет:

        Эти колонки чем-то похожи на 25 АС-416, где НЧ динамик также имеет очень низкую чувствительность, поэтому гасящий резистор на ВЧ имел номинал около 20 Ом, помимо этого, объём ящика той колонки был таким же маленьким и стенки были из тонкого полистирола.

        • шел мимо пишет:

          там совсем другой НЧ

          • Алексей Климов пишет:

            Да. В 25АС-416 в качестве НЧ-СЧ звена стоит 25ГД-32 с дополнительным магнитом, который прибавляет чувствительность динамику на пару дБ, а здесь 20ГДН-2. Но, я имел в виду, что две эти модели АС (25АС-416 и 15АС-201) очень сомнительны хотя бы потому, что закрытый ящик приподнимает частоту резонанса динамика. А если учесть и то, что коробок такого небольшого объёма, вывод напрашивается сам собой: эти колоночки не способны играть от 63 Гц (даже с завалом 25 дБ).

        • Евгений пишет:

          У этих АС корпус из какого-то другого пластика. Поприятней. Надо сказать, что самый отвратный материал корпуса из подобных АС – у 25АС-216/416. Тот тонкий полистирол вообще по-моему ничем не клеится, при этом корпуса довольно хрупкие.

    • Stan пишет:

      63гц есть.. при -15дб. И их не слышно, что не удивительно 🙂

    • Саня пишет:

      бред, это не 201е, ибо вышесказанные должны быть с фазоинвертором

  2. егор пишет:

    63 нормально слышно, проверено, 50 уже много хуже, 40 едва-едва, так сказать следовое присутствие.

  3. егор пишет:

    63 очень хорошо слышно, 50 еле уловимо, 40 на грани слышимости-почти одни гармоники/ правда у меня доработанные:толстые провода и другой наполнитель

  4. L.I.N. пишет:

    Приобрел такие сыну в качестве прикомпьютерных–так сказать на начальный уровень–под пломбами–1991 год–лично меня приятно удивили по звучанию–с Grundig V-7200–очень даже неплохо звучат–в этом размере–кто и что -бы про эти колонки не говорил…

  5. Семён пишет:

    Ещё есть очень похожие на эти “15АС-6”, “15АС-506”, “15АС-306” выпускались соответственно с 1979, 1983, 1987 года опытным заводом ВНИИРПА им. Попова, С-Петербург и Кировоградским заводом радиоизделий.
    Правда НЧ динамик совсем другой.
    Они вот такие

  6. sindek пишет:

    Фильтр уже изменён.
    Евгений:
    Возможно, это более поздняя модификация. Заглядывал как-то в такие АС середины-конца 80-х годов выпуска под пломбами. Фильтр был такой же, как у Вас на фотографии.

  7. ddimon пишет:

    аж удивительно, что в наших колонках применяется такой низкий раздел 2000Гц, сам сторонник такого подхода, благодаря такому решению получается широкий угол излучения , и бОльшую часть вч диапазона играет более лёгкий и быстрый твиттер, а это идёт на пользу звуку

  8. sindek пишет:

    Брал этот фильтр на барахолке, хотел раздербанить на запчасти, но рука так и не поднялась. Решил все таки собрать ещё один комплект. Как думаете, какой корпус подойдёт. Подумываю о Кубике Салтыкова на 25гдн. Есть еще мнения? 🙂

  9. Марков Николай пишет:

    Схемы фильтра нет? Прикольный раздел для 2ГД-36…

  10. sindek пишет:

    Я любитель, но если правильно посмотрел, то ВЧ 3 порядок ( две катушки и 3мкф и 2 мкф), НЧ (катушка и 12мкф), ну резисторы по схеме понятное дело.

  11. sindek пишет:

    Собрал Кубик Салтыкова. Интересно. Звук, каменный тяжёлый бас. Лабиринт Рогожина более объемный, легкий и с шлейфом. 15ас-109 только в трифонике, прям просится, остальные самодостаточные.

  12. Mich1el пишет:

    У меня были такие. Колонки примитивные. Ни о чем. Для случая, когда уж совсем некуда воткнуть что-то более качественное. Чувствительность маленькая. Вместо низов размазанная каша на слух.

  13. Игорь пишет:

    Я заметил одно в этой ас . Когда на уровне ушей ее ставишь, где нибудь в секцию, то звук не очень. А если на полу стоят то и бас такой не плохой и звук. И ещё если как компьютерные колонки использовать то вообще обалденно .

    • Дмитрий пишет:

      пол добавляет наверно пару децибел на низах.
      энергия нч волны размазывается не по всему пространству почти на 360гр, а только в полу-пространстве (пол ограничивает). соответственно плотность нч энергии несколько выше.

  14. Валерий пишет:

    Добрый день, нужна акустика для ПК, небольшая, чтобы на стол поместилась.
    Ксть вариант взять такую или Электроника АС-21 https://ldsound.info/elektronika-as-21/
    Как думаете, что лучше?

    • Олег пишет:

      А какой у Вас усилитель?

    • L.I.N. пишет:

      Для ближнего боя и комфортной прослушки (без дискотек)–обе подойдут… Начинать надо с малого…

      • L.I.N. пишет:

        Были такие в пользование–главное, чтобы фильтра в норме были (не такие как на 8 фото–гнилые и коррозия)… Неплохо звучат для своих размеров.. В описании есть фото и моих….
