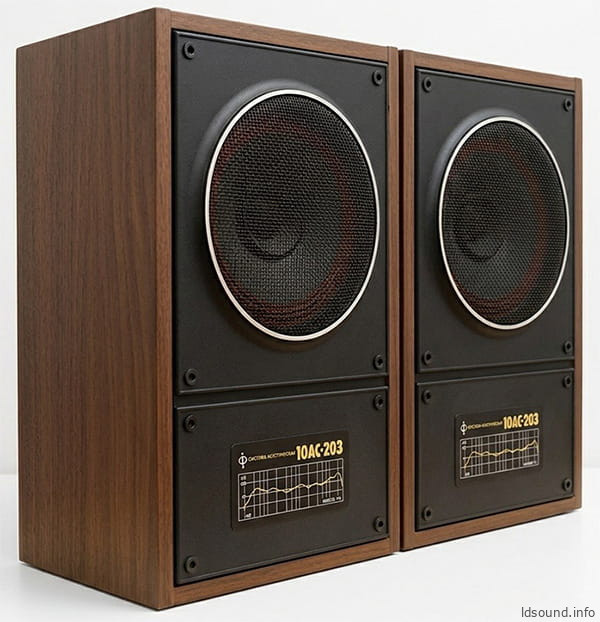

10 АС-203

Изготовитель: Брянский электромеханический завод. Акустическая система предназначена для высококачественного воспроизведения звуковых программ совместно с различными видами бытовой радиоэлектронной аппаратуры,  развивающей выходную мощность не более 10 Вт или выходное напряжение не более 6,3 В на нагрузке 4 Ом.

10 АС-203

Технические характеристики 10АС-203:

Диапазон воспроизводимых частот: 63 – 20000 Гц

Неравномерность АЧХ в диапазоне частот 100-16000 Гц: 14 дБ

Чувствительность: 88 дБ/Вт/м

Среднее звуковое давление в диапазоне 100–4000 Гц: 0,8 Па

Номинальное электрическое сопротивление: 4 Ом

Номинальная (паспортная) мощность: 10 Вт

Долговременная мощность: 15 Вт

Кратковременная мощность: 20 Вт

Размеры (ВхШхГ): 430х270х230 мм

Вес: 7 кг



10 АС-203

Описание 10 АС-203

Корпус выполнен в виде прямоугольного неразборного ящика из фанеры со съемной задней стенкой. Внешняя отделка  выполнена шпоном ценных пород дерева. В качестве излучателя используется широкополосная динамическая головка 10ГДШ-1-4. Она расположена по центру, немного смещена вверх. Крепится с внутренней стороны передней панели. Переднюю панель прикрывает пластмассовая накладка с металлической сеткой перед динамиком.

10 АС-203 10 АС-203

Для уменьшения внутренних резонансов, внутри корпуса имеется мешок с ватой. Сзади есть крепления для подвески АС на стену, а так же шнур – выход на усилитель. На дне (нижней панели), снаружи прикручены пластмассовые ножки. На задней стенке наклеена бирка с названием АС и ее основными техническими характеристиками.

10 АС-203

10 АС-203

10 АС-203

18 комментариев: 10 АС-203

  1. змей пишет:

    а какие тут стоят фильтры?

    • Евгений пишет:

      Либо никаких либо электролитический конденсатор на много микрофарад.

  2. Андрей пишет:

    В паспорте на акустику размеры 420х300х270 указаны, для 10гд-36к очень хороши! К бобиннику Снежеть-204с комплектовались.
    Никаких там фильтров не было.

  3. Артём пишет:

    А во воспроизведении електоро музыки с акцентом на низкие частоты они каковы? И какой там выход?

    • LDS пишет:

      Для электро самый раз, но по НЧ не сильно, здесь же ШП динамик. Но, как для ШП вполне прилично.

  4. Александр пишет:

    “Крепится с внутренней стороны передней панели” – ошибка! С наружной, под пластиковой накладкой. Это видно на последней фотографии.

    • Чалов Денис пишет:

      На последней фотке – переделка. У меня несколько таких – динамик крепится изнутри.

  5. Soviet sound пишет:

    динамик крепится снаружи, специально вырезано углубление.. правильно написано что не имеет смысла подключать к усилителю более 10 ватт – от избытка мощности они уходят в “мычание” на низких частотах… Звучат хорошо от 5-10 ватт. Слабоваты для современной электронной музыки(клубняка), но играют её хорошо. Слишком много самых высоких частот… Вынимать вату из корпуса и пытаться врезать фазоинвертор не стоит – будет одно сплошное мычание..

  6. Set_Master пишет:

    Для нехитрого лампового однотактника (с 4 Вт выходной мощности) самое то. Помню где то в 80-ых с отцом собирали однотактник на 6Н2П и 6П43П. Полной двойное моно, в т.ч. и питание. С данными колонками (а их в моем городе в то время было как грязи, т.к. делали их тут, по сути в двух шагах от моего дома ☺ ) звучание было вполне приличное. Особенно хорошо звучал рок и джаз.

  7. Тихонов Олег пишет:

    С новым грилем из буклированного трикотина будут неплохо смотреться.

  8. Техно-Вело Жизнь пишет:

    Лучшее, что я видел из СССР на 10гдш

    • Валерий пишет:

      Кинаповские в разы лучше, за ними досихпор охотятся любители качественного звука.

      • Артем пишет:

        А Чем кинаповские лучше? И какой это динамик кинаповски по имени? Переслушал кучу кинапа, понял что для дома они не очень, требуют больших АС а отдача всёже кроме поорать ничего нет, и цена стала кусаться. А за свои деньги можно по 500р купить отремонтированый 10гдш и он отработает свои инвестиции

        • Олег пишет:

          Согласен, ящик имеет значение..Кинап выигрывает по мощности,и звукового давления, но я лично 10 гдш ставлю на 1 место из-за нч и вч.Хотя у меня 25А-78У.4. Стоят 4А-32В лупят хорошо и нч и вч, главное хорош источник и усилитель.

    • Сергей L пишет:

      А как же колонка 10 АС- 403 “РОМАНТИКА” она накой же конструкии передняя стенка толстая – 40мм, динамик крился снаружи, увеличенный размер 43х27х30 (обьем). На этом динамике именно она была лучшей!

  9. Иван70 пишет:

    Когда я не соображал в музыке – слушал S90, либо 35ас-012… Теперь же умиляюсь этой прелестью на 10-ГДШ )))
