Как известно, динамическая головка конструктивно является сложным техническим устройством, в котором достигается компромисс по ряду взаимозависимым характеристикам. Возникают варианты решения как сделать электроакустическое преобразование наиболее точно, воспроизвести широкий диапазон частот одной головкой или несколькими. Исторически так сложилось, что первые динамические головки применялись в устройствах с маломощными ламповыми усилителями или вообще без них. Такая головка должна была иметь высокую чувствительность и экономить мощность электрического сигнала. Соответственно, масса подвижной системы головки делалась по возможность меньше, если посмотреть на типичный динамик этого класса можно заметить диффузор из тонкой бумаги, катушку на бумажном каркасе небольшого диаметра и очень маленький воздушный зазор между катушкой и магнитной системой. Звучание акустической системы в единственной головкой имеет свои уникальные преимущества, системы такого типа отличает целостность звукового образа, его локализация. Нет разделения звучания на отдельно расположенные басовой, среднечастотный и высокочастотный динамики, как в случае с трёхполосной акустической системой. Также становится возможным звуковой тракт минимальной длины без разделительных фильтров, вносящие неизбежные амплитудные и фазовые искажения. Открывается возможность применения практически любого типа акустического оформления, например TQWP. Типичными представителями таких головок являются, всем легендарные отечественные 4А-32, 15ГДШ-1, редкие студийные 10ГД-29, дорогостоящие японские Fostex FE-206 и FE-207, а также ранее доступные и недорогие немецкие Visaton BG-20 и другие. Теперь их в основном, нет в наличии.
Внимательно рассмотрев последние, можно понять, что это почти полный аналог отечественных головок 10ГДШ-1-4. Конструктивно головки имеют одни и те же диаметры диффузоров и звуковых катушек. Главное их отличие они изготовлены на оборудовании разного качества, что соответственно приводит к снижению параметров 10ГДШ-1-4.
Энтузиасты любители качественного звука, владеющие навыками работы со слесарным инструментом благодаря данной рекомендации могут значительно улучшить параметры старого динамика 10ГДШ-1-4. Таким образом переведя его на новый качественный уровень.
Модернизация состоит в замене магнитной системы и звуковой катушки 10ГДШ-1-4, на магнитную систему и звуковую катушку от 25ГДН-3-4.
Для этого потребуется аккуратно разобрать динамик 10ГДШ-1-4. Отклеить поролоновый подвес от диффузородержателя. Возможно также потребуется заменить старый ППУ подвес на новый. Размочить ацетоном клей и отклеить центрирующую шайбу и высокочастотный визер. Отпаять гибкие выводы от клеммной колодки. Размочить и отклеить центрирующую шайбу и звуковую катушку от диффузора. Особенно аккуратно надо отклеивать катушку от диффузора не допуская его повреждения, диффузор ещё пригодится! Старую катушку можно разрезать и отклеивать её по частям движениями к центру. Отпаять выводы катушки сохранив гибкие выводы. Следующий этап, снятие старой магнитной системы. Она держится на 4 расклёпанных стальных шпильках.
Но не торопитесь, первым делом надо скотчем заклеить магнитный зазор для предотвращения его засорения стальными стружками! Крепёжные шпильки расплющены сверху поэтому их надо высверлить на глубину 2..3 мм, для этого можно использовать сверла 4….6 мм с предварительным накерниванием каждой по центру иначе сверло будет убегать с центра. Потом при наличии, использовать торцевую фрезу диаметром 8…10 мм.
После надлежащего высверливания заклёпок, магнитная система снимается с помощью плоской отвёртки или монтировки. Надо обратить внимание чтобы отделить верхний фланец магнитной системы от диффузородержателя, а не магнит от фланца.
Затем разбирается низкочастотный динамик 25ГДН-3-4 (с большим магнитом). Отклеивание резинового подвеса от диффузородержателя, и центрирующей шайбы производится аналогичным образом. Благодаря культуре производства бердского радиозавода, магнитная система крепится на трёх латунных винтах м5 и снимается без лишних усилий. Измерения величины магнитной индукции в зазоре МС показали её высокие характеристики, индукция до 1,1 Тл. Что на 17% выше, чем индукция в зазоре МС 10ГДШ-1-4. Также пригодится круглая прокладка с тремя отверстиями из прессшпана, по ней как по шаблону размечаются три крепёжные отверстия в диффузородержателе от 10ГДШ-1-4. Отверстия надо выполнить с особой точностью, чтобы центр магнитной системы точно совпадал с центром диффузородержателя. Диаметр отверстий 5 мм. Затем отверстия надо раззенковать аналогично как это сделано в 25ГДН-3-4.
Новая звуковая катушка (возможно китайского производства) имеет высоту намотки 12,6 мм проводом 0,2 мм. Приклеивается к диффузору на расстоянии 20,7 мм от края. Проводники катушки надо освободить от бандажной ленты и сделать их подключение с обратной стороны диффузора. аналогично заводской катушки. Типовые рекомендации. Приклеить катушку так чтобы в собранном виде центр катушки (по высоте) находился по центру толщины верхнего фланца магнитной системы. Толщина верхнего фланца МС от 25ГДН-3-4 составляет 7 мм, вычислим на сколько должны выступать витки катушки по краям. (12,6 мм – 7 мм) /2 = 2,8 мм. Центровка в радиальном направлении при сборке делается известными методами с помощью тонких плёнок в зазоре между керном и катушкой.
Перед приклеиванием центрирующей шайбы и подвеса необходимо очистить остатки старого клея от диффузородержателя. Также желательно сначала изготовить и приклеить круговые прокладки из тонкого картона на места приклейки шайбы и подвеса. Эти прокладки позволят проще разобрать и отклеить подвес и ЦШ при необходимости замены ППУ подвеса, при этом сохранив их целыми.
Результаты работы.

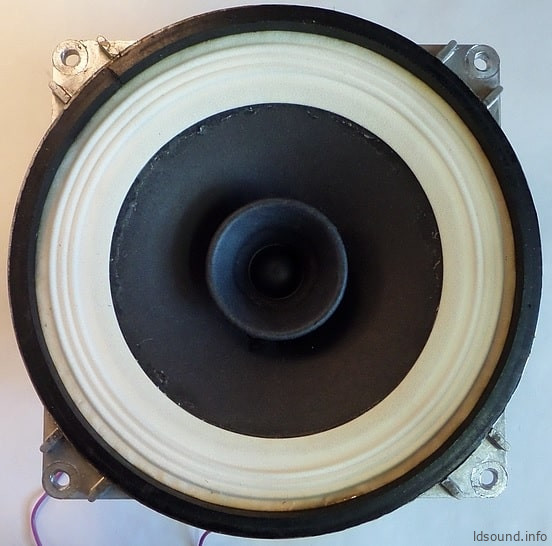

На фото головка 10ГДШ-1-4 с магнитной системой от 25ГДН-3-4.
Параметры заводского 10ГДШ-1-4 ДО модернизации, с новым подвесом :
Параметры 10ГДШ-1-4 с мощным магнитом и катушкой от 25ГДН-3-4.
Как видно из таблицы значительно снизилась Qts и повысилась BL.
Такие параметры уже сравнимы с Visaton BG-20.
Отдельно стоит отметить звучание, в заводском варианте динамик выдавал излишнее количество высоких частот и перегружался, начиная хрипеть при мощность чуть больше 10 Вт. После замены магнитной системы и катушки, перегрузочная способность и мощность возросли в два раза. При этом выровнялся баланс высоких и низких частот. По внешнему виду кажется, что такой магнит и должен ставится на этот динамик.
Благодаря этой доработке, модернизированный динамик можно успешно применять в фазоинверторном акустическом оформлении. Ниже приведены результаты расчёта в программе Speaker Workshop, используя измеренные параметры динамика в качестве исходных данных.
Размеры ФИ предложенные программой для квази Баттерворта 3 порядка.
Объём корпуса 61 л, две трубы ФИ диаметром 6 см и длиной 12 см.
При этих размерах F(-3дБ)=42Гц. С гладкой АЧХ.
Проведённые измерения АЧХ с помощью измерительного микрофона в акустической системе объёмом 40 л. показали также гладкую АЧХ, что позволяет рекомендовать доработку к повторению всем желающим.
Автор: Сергей Гудков
