Легендарный усилитель мощности Quad 405 от английской компании Acoustical Manufacturing Company, основанной Питером Уолкером. Топология схемы “Current Dumping” оставалась одной из немногих оригинальных конструкций усилителя, которая использовалась до 2002 года в усилителе “Quad-909”. За эту технологию в 1978 году компания была удостоена Королевской награды. Усилитель “Quad 405” выпускался с 1975 по 1982 года и был продан в количестве 64000 шт.
Технические характеристики:
Диапазон частот по уровню -3 дБ: 13 – 48600 Гц
Выходная мощность на канал 100 Вт/8 Ом
Сопротивление нагрузки: 4 – 16 Ом
Искажения в диапазоне 20-20000 Гц: 0,05%
Номинальное входное напряжение: 0,515 В
Входное сопротивление: 10 кОм
Внешние размеры (ШхВхГ): 341х115х195 мм
Вес: 9 кг
Описание:
Лицевая панель представляет собой радиатор для охлаждения выходных транзисторов. В нижней части слева – название усилителя, справа лампа (индикация включения). Боковые стенки литые. Верхняя крышка Г-образная, закрывает непосредственно верхнюю часть усилителя и сзади до панели с разъемами. Панели корпуса окрашены в бежево-серый цвет.
С задней стороны, в ее нижней части, под верхней крышкой, находится панель с разъемами. Здесь присутствуют входной и выходные разъемы, переключатель для сетевого напряжения США, Японии (110 В, 120 В, 130 В) и Европы (220 В, 230 В, 240 В), сетевой предохранитель и сетевой разъем для питания.
Усилитель внутри:
После ревизии:
Платы усилителя:
Оригинальная электрическая схема Quad 405:
Комплект усилителя – сетевой шнур и паспорт (Япония):
Сайт компании: quad-hifi.co.uk
День добрый. А нет случайно рисунка печатных плат в формате lay для заказа на заводе ?
Китайский набор заказать не проще?
Не проще, хочу собрать на оригинальных деталях. Да и в мой регион Китайцы боятся отправлять посылки.
Оригинальные детали уже давно не выпускают, только аналоги и то китайского производства. Мечтать всегда невредно.
На сайте Паяльник есть тема по Квод, там куча печаток под разные модификации.
Там в основном печатки под переводку. Не хочу замарачиваться, да и ничего для этого нет.
Алексей он же известный на форумах finn32 делает отличные универсальные платы. Собрал несколько комплектов, результат отлично, рекомендую купить у него платы и развлекаться в удовольствие.
Цитата из объявления
“Оригинальные авторские платы можно купить только у меня, finn32!
Продаю платы нового проекта МultiQuаd 405. Платы планарные, двухсторонние, с правильной трассировкой по силе и земле.
Плата универсальная, на ней можно собрать 14 различных вариантов схем ы Квода, от классических 405 и 405-2 до усилителя Солнцева, как с вольтодобавкой,так и с ГСТ в нагрузке драйвера.
Перекоммутация на ту или иную из 14 возможных схем осуществляется нумерными перемычками. ”
ссылка https://www.avito.ru/bryansk/audio_i_video/quad-405_platy_i_kity_3832935488?context=H4sIAAAAAAAA_0q0MrKqLrYytlIqLkpWsi62srRSSkssyy_KLEktBvENrZQqQLSRkZVSenaJv2diSHJwlndRaFVRelVqgVt8uZJ1LSAAAP__vPW0GkYAAAA
Дело в том что я из Донецкой области.
“Оригинальные авторские”
уже как-то странно звучит.
Либо оригинальные QUAD, либо – авторские, автор finn32.
Китайцы клонируют оригинал.

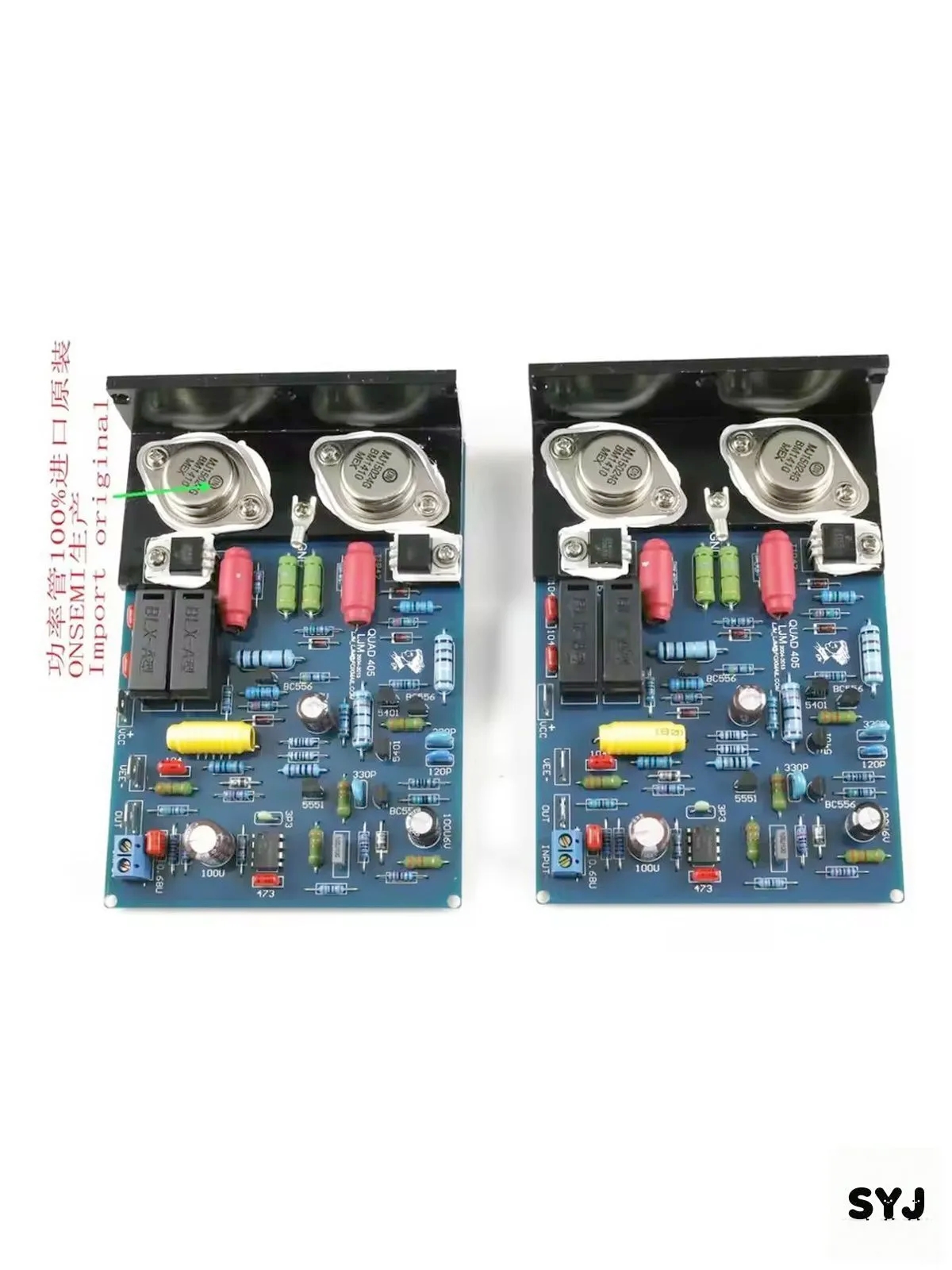

Вот фото китайской платы, найдите 10 отличий как говорится.
Я думаю, что оригинальные авторские в данном случае относятся к его проекту универсальной платы “МultiQuаd 405” . Но платы на самом деле удачные!
Платы действительно удачные. Я заказывал.
Минус китайских наборов-очень высока вероятность поддельных транзисторов.
В принципе я нашёл платы на Quad 405-2, но хотелось бы для транзисторов в корпусе ТО-3
https://datagor.ru/amplifiers/solid-state/1786-v-poiskah-poyuschego-quad-405-2-nasha-versiya.html
В корпусе ТО-3 транзисторы производят только в Китае, в Белоруссии и в России. Может в США по очень большим ценам. В этом корпусе транзисторы очень дорогие. Можно купить ,что- то на авито. Из хранения на дзене или Авито. Или БУ. Аналоги в этом корпусе будут очень дорогими.
