Для расшифровки обозначения, требуется знать значение первых двух цифр, которые говорят о емкости. Если устройство имеет очень маленькие габаритные размеры, не позволяющие это условие выполнить, то его маркировка осуществляется по международному стандарту EIA.
Разберем трехзначную маркировку на примере. Перед нами конденсатор с надписью “104”. Что это означает? Значение емкости в пикофарадах “10” после которой следует дописать четыре нуля, т.к. последняя цифра “4”. Получаем “100000” или 100000 пФ, что равно 0.1 мкФ.
| Код | Пикофарады (пФ, pf) | Нанофарады (нФ, nf) | Микрофарады (мкФ, µf) |
| 109 | 1.0 | 0.001 | 0.000001 |
| 159 | 1.5 | 0.0015 | 0.000001 |
| 229 | 2.2 | 0.0022 | 0.000001 |
| 339 | 3.3 | 0.0033 | 0.000001 |
| 479 | 4.7 | 0.0047 | 0.000001 |
| 689 | 6.8 | 0.0068 | 0.000001 |
| 100* | 10 | 0.01 | 0.00001 |
| 150 | 15 | 0.015 | 0.000015 |
| 220 | 22 | 0.022 | 0.000022 |
| 330 | 33 | 0.033 | 0.000033 |
| 470 | 47 | 0.047 | 0.000047 |
| 680 | 68 | 0.068 | 0.000068 |
| 101 | 100 | 0.1 | 0.0001 |
| 151 | 150 | 0.15 | 0.00015 |
| 221 | 220 | 0.22 | 0.00022 |
| 331 | 330 | 0.33 | 0.00033 |
| 471 | 470 | 0.47 | 0.00047 |
| 681 | 680 | 0.68 | 0.00068 |
| 102 | 1000 | 1.0 | 0.001 |
| 152 | 1500 | 1.5 | 0.0015 |
| 222 | 2200 | 2.2 | 0.0022 |
| 332 | 3300 | 3.3 | 0.0033 |
| 472 | 4700 | 4.7 | 0.0047 |
| 682 | 6800 | 6.8 | 0.0068 |
| 103 | 10000 | 10 | 0.01 |
| 153 | 15000 | 15 | 0.015 |
| 223 | 22000 | 22 | 0.022 |
| 333 | 33000 | 33 | 0.033 |
| 473 | 47000 | 47 | 0.047 |
| 683 | 68000 | 68 | 0.008 |
| 104 | 100000 | 100 | 0.1 |
| 154 | 150000 | 150 | 0.15 |
| 224 | 220000 | 220 | 0.22 |
| 334 | 330000 | 330 | 0.33 |
| 474 | 470000 | 470 | 0.47 |
| 684 | 680000 | 680 | 0.68 |
| 105 | 1000000 | 1000 | 1.0 |
Маркировка конденсаторов по рабочему напряжению
Также важным параметром конденсатора является допустимое рабочее напряжение. Не лишним будет брать конденсатор с запасом по рабочему напряжению. Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.
| Номинальное рабочее напряжение, B | Буквенный код |
| 1 | I |
| 1.6 | R |
| 2.5 | M |
| 3.2 | A |
| 4 | C |
| 6.3 | B |
| 10 | D |
| 16 | E |
| 20 | F |
| 25 | G |
| 32 | H |
| 40 | S |
| 50 | J |
| 63 | K |
| 80 | L |
| 100 | N |
| 125 | P |
| 160 | Q |
| 200 | Z |
| 250 | W |
| 315 | X |
| 350 | T |
| 400 | Y |
| 450 | U |
| 500 | V |
мне пригодилось.
нужная таблица спасибо
как расшифровать
Конденсатор F 15m
20 В и 15 мФ= 15000 мкФ/20 В. Если буква F и правда означает напряжение.
Стало понятно, из чего состоит маркировка
Таблицы доходчивые , но иногда встречается маркировка , которая вводит в ступор ! Например я так и не понял , на какое напряжение рассчитан этот конденсатор . С ёмкостью всё понятно , а вот что означает (Y:) КТЕ или напряжение ?
Так у Вас 224 или 154?
Если 154 то 0,15 мкФ/400 В
Если 224, то 0,22 мкФ/400 В
Все в таблицах написано.
Спасибо ! У меня есть разные , просто положил для вида к картинке. Значит надо ориентироваться по последней таблице . Это же Матцушитовские конденсаторы ? Я у них всё облазил , но ничего не нашёл . А что обозначают точки ?
Согласно этой таблице, получается такая информация. Если конденсаторы старые, оригинальные, то возможно у мацушиты была своя маркировка. На 400 В 0,1 мкФ или 0,2 мкФ не будут сильно маленькими.
Конденсаторы старые, оригинальные и размеры 7.5х8.5х2.65 ( в миллиметрах ) заставляют задуматься о реальном вольтаже. Как и писал ранее , в Инете ничего не нашёл. Проверить наверное никак нельзя ?
Сомневаюсь в 400 В. Проверить можно, подавая напряжение постепенно)
Нет , я не любитель экстрима . Проще купить нужный и спокойно работать . Нашёл, продают такие же , но буквы у всех разные , про точки вообще молчу . Стоят вокруг со всех сторон и в разных вариантах . Вот кое что по этой теме , может заинтересует .( про конденсаторы , где то с № 18) Я не навязываюсь. http://www.ecarder.ru/ecazi/223/20/index.pl
дополняшка
Тоже есть про конденсаторы разных фирм https://drive.google.com/file/d/1iU-lkcMnkPFzFiGLqhlP6WE0UM9Dj63P/view?usp=sharing

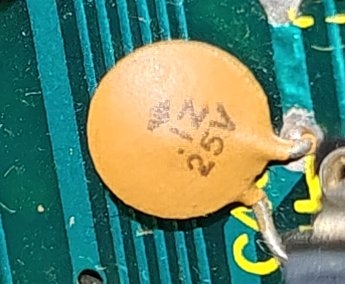

Добрый день. Подскажите пожалуйста номинал конденсатора.
