6 ГДВ-6-16 (10 ГД-35)

Изготовители:

ПО “Радиотехника”, г. Рига;
Зеленчукский завод “Спираль”;
Северодонецкий завод сопротивлений;
Прикарпатский радиозавод, г. Ивано-Франковск;
Харьковский завод им. Шевченко.

6 ГДВ-6-16 (10 ГД-35)

Назначение: для применения в выносных акустических системах высшей группы сложности в качестве высокочастотного звена для работы в помещениях. Выпускается с номинальным сопротивлением 16 Ом и 25 Ом.

Технические характеристики 10ГД-35:

Диапазон частот: 5000 – 25000 Гц

Неравномерность АЧХ: не более 12 дБ

Чувствительность: 91 дБ

Коэффициент гармонических искажений при рабочей мощности: 2%

Сопротивление: 16 Ом

Рабочая мощность: 2 Вт

Паспортная мощность: 6 Вт

Долговременная мощность: 8 Вт

Кратковременная мощность: 10 Вт

Частота основного резонанса: 2900 – 3600 Гц

Вес: 1 кг

6 ГДВ-6-16 (10 ГД-35)

6 ГДВ-6-16 (10 ГД-35) 6 ГДВ-6-16 (10 ГД-35)

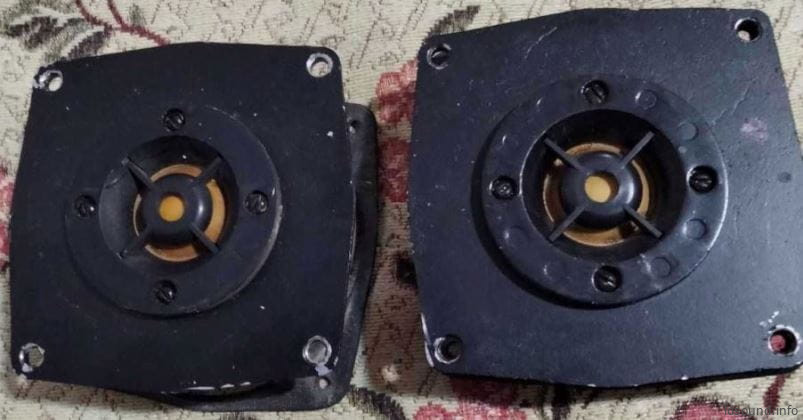

Особенности конструкции 10ГД-35

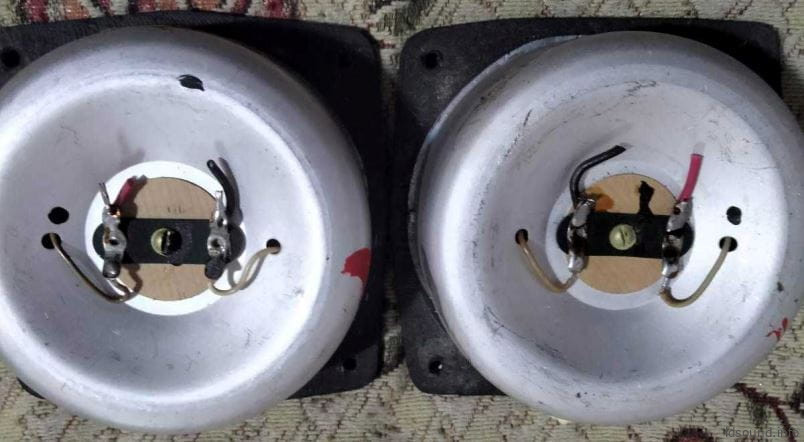

Головка электродинамического типа, высокочастотная, круглая, с не экранированной магнитной цепью. Установочный фланец и акустическая линза изготовлены из алюминия, в последних моделях – из пластмассы. В некоторых моделях, с задней стороны закрыт алюминиевым кожухом.

6 ГДВ-6-16 (10 ГД-35) 6 ГДВ-6-16 (10 ГД-35)

Магнитная цепь 10ГД-35 состоит из:

  1. кольцевого ферритового магнита марки М16БА190 размером К85х35х15 мм;
  2. керна диаметром 25 мм;
  3. верхнего фланца с отверстием диаметром 26,6 мм
  4. высота воздушного зазора 2,7 мм, его радиальная ширина 0,8 мм, индукция в зазоре 1,4 Тл.

6 ГДВ-6-16 (10 ГД-35)

Подвижная система включает в себя 10ГД-35:

  1. звуковую катушку, намотанную проводом марки ПЭВЛ диаметром 0,080 мм, намотка двухслойная, общее число витков 45, в первом слое 23 витка, во втором – 22, высота намотки 2,5 мм, омическое сопротивление 12,7 Ом (±1,3 Ом). Каркас катушки изготовлен из бумаги марки ЭН-70 толщиной 0,070 мм. Высота ЗК 4,5 мм, внутренний диаметр 25,4 мм, внешний (вместе с намоткой) 25,95 мм;
  2. куполообразную диафрагму с подвесом, изготовленным на основе пленки из полиэтилентерефтолата.

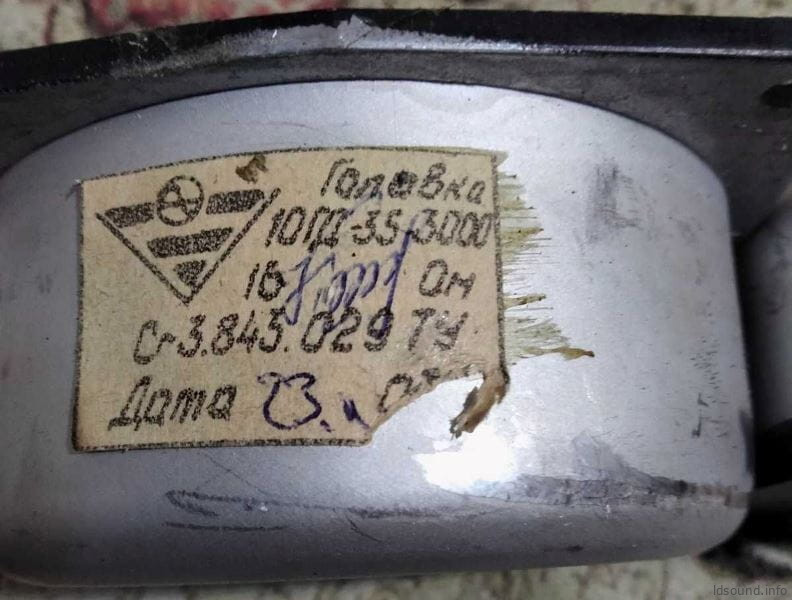

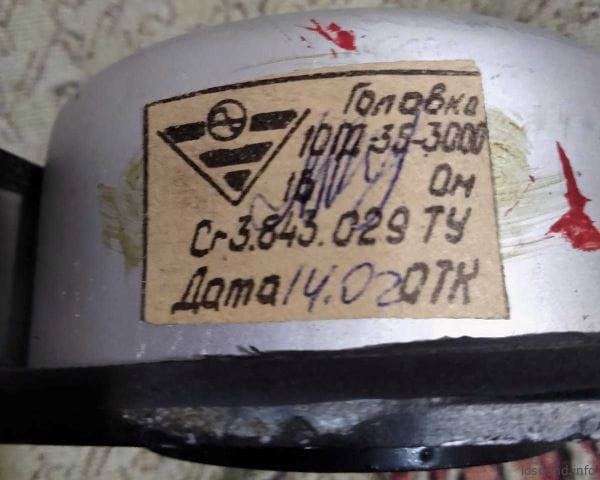

10ГД-35 от Прикарпатского радиозавода, г. Ивано-Франковск:

6 ГДВ-6-16 (10 ГД-35)

10 ГД-35 от ПО «Радиотехника», г. Рига:

6 ГДВ-6-16 (10 ГД-35) 6 ГДВ-6-16 (10 ГД-35) 6 ГДВ-6-16 (10 ГД-35)

10ГД-35 Харьковского завода им. Шевченко:

10ГД-35 Харьковского завода им. Шевченко

10ГД-35 Харьковского завода им. Шевченко

10ГД-35 Харьковского завода им. Шевченко

10 ГД-35, изготовитель Северодонецкий завод сопротивлений:

6 ГДВ-6-16 (10 ГД-35)6 ГДВ-6-16 (10 ГД-35) 6 ГДВ-6-16 (10 ГД-35)6 ГДВ-6-16 (10 ГД-35)

6 ГДВ-6-16 (10 ГД-35)

Типовая АЧХ 6 ГДВ-6-16 с рекомендуемым разделительным фильтром (точно скопированным с 90 АС-001):

6 ГДВ-6-16 (10 ГД-35) 6 ГДВ-6-16 (10 ГД-35)

182 комментария: 6 ГДВ-6-16 (10 ГД-35)

  1. Даниил пишет:

    Добрый день. Достались мне radiotehnika s-30a в акустическом оформлении лабиринт рогожина, но с одним мятым лавсановым твиттером. Подскажите пожалуйста, как разбирать и на что менять? Там похоже какая-то пластиковая накладка, под которой болтики? Вроде есть смысл шелковые пищалки найти и поставить, только где их взять?
    Заранее спасибо:)

    • Евгений пишет:

      Там отклеивается линза пластмассовая и будет доступ к куполу, приклеенному к катушке. Посмотрите в статье про 6ГДВ-1 (3ГД-2). Если головка советского производства, то аккуратно пробуйте размачивать ацетоном, заливая в щель между линзой и оправкой-диффузородержателем. Шансы разобрать целой есть. Если головка уже “независимой” Радиотехники их 90-х, то шансов снять линзу целой мало – там всё наглухо залито клеем. Проще поменять.
      Можно либо поискать подходящий купол в магазинах запчастей либо поменять на 3ГД-2 с тканевым куполом.

  2. Шевченко пишет:

    Добрый день! Кто бы подсказал размеры проставочных картонных колец от купола, изнутри да снаружи!
