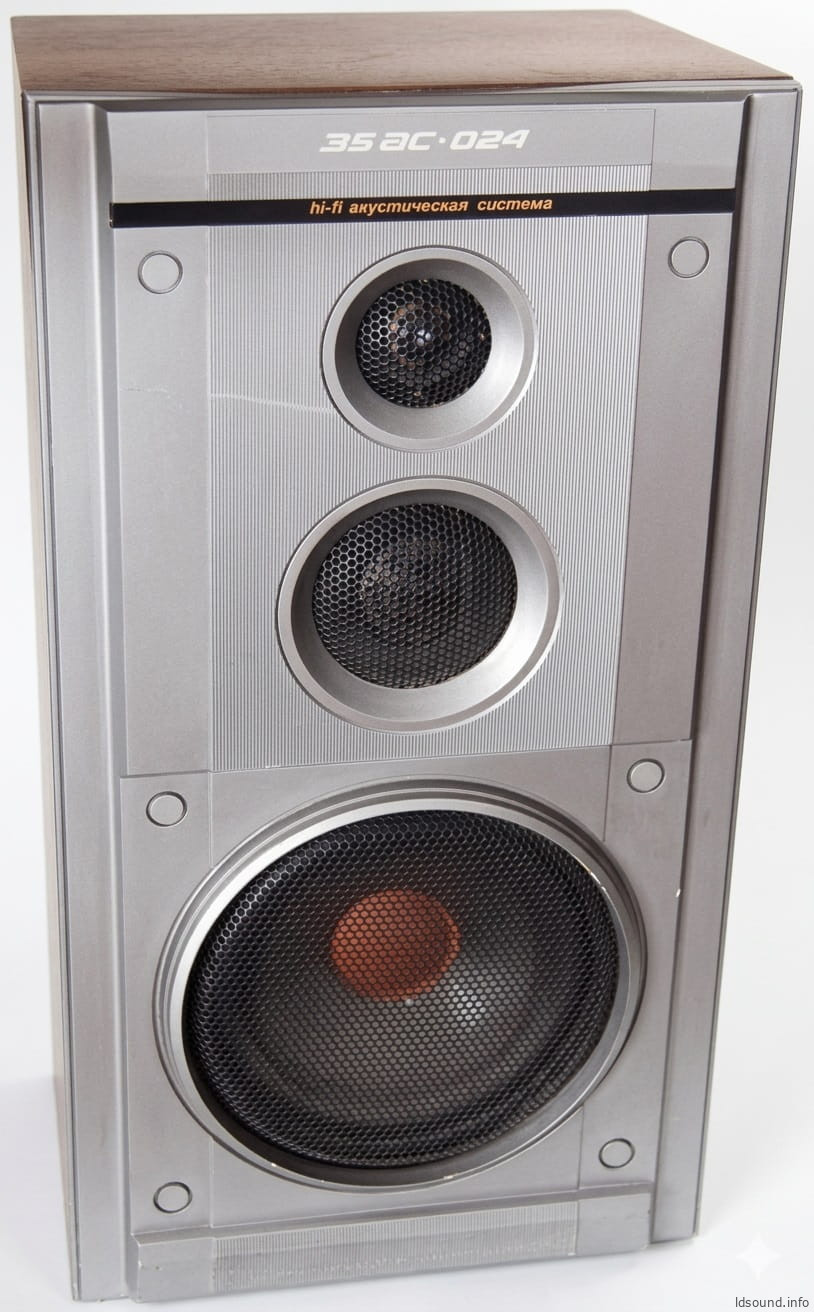

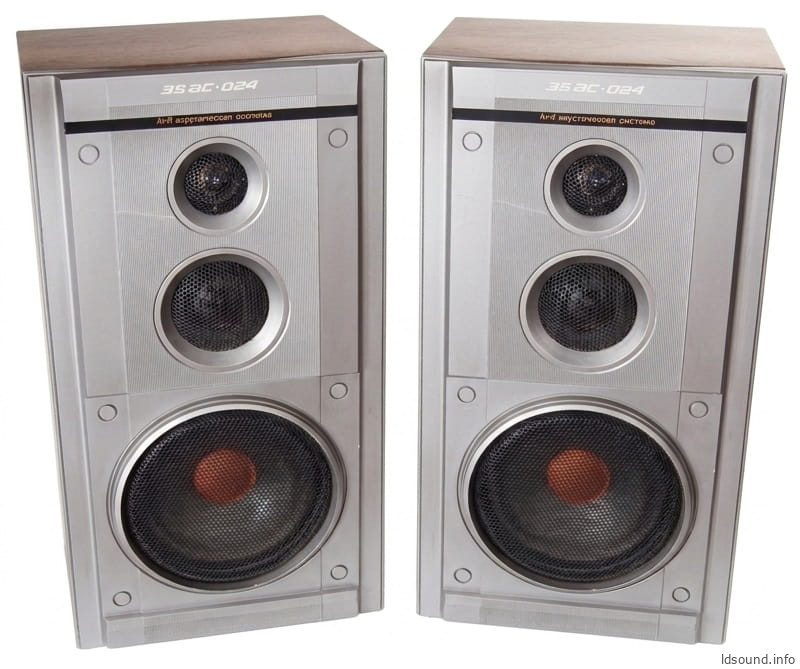

Изготовитель: ПО “Вега”, г. Бердск, 1988 год выпуска. Акустическая система 3-х полосная, закрытого типа.
Характеристики 35 АС-024:
3-х полосная АС закрытого типа
Используемые динамики:
НЧ: 30ГД-10
СЧ: 20ГД-1
ВЧ: 10ГДВ-2
Внешние размеры (ВхШхГ): 540х310х270 мм
Внешние размеры с накладкой (ВхШхГ): 540х310х283 мм
Вес одной АС: 21 кг
Описание 35 АС-024:
Корпус выполнен в виде прямоугольного не разборного ящика из фанеры. Толщина передней панели 35 мм, остальных – 20 мм. Передняя панель закрыта декоративной накладкой из пластмассы, где отверстия под динамики закрыты металлическими сетками. Динамики расположены по центру вдоль вертикальной оси. Акустическое оформление – закрытый ящик (предположительно).
Используемые динамики: НЧ – 30ГД-10, конусный на резиновом подвесе. СЧ – купольный – 20ГД-1 или схожий. ВЧ – купольный, с линзой, типа 10ГДВ.
НЧ динамик:
СЧ динамик:
ВЧ динамик:
Внутри АС находится звукопоглощающий материал. Так же здесь на фанерной доске установлены электрические фильтры, с катушками индуктивности на воздушных сердечниках, конденсаторы МБГО и резисторы С5-35В.
Фото прислал Евгений
Приобретая лицензии на производство за границей всегда следовали двумя путями первый полное копирование вплоть до внедрения новых технологий(100АС063) и второй изначальную концепцию изменяли под реалии СССР локализуя все комплектующие на те что уже производятся в СССР(15АС214 и 35АС021)
Предполагаю что локализатор оригинальной концепции ВНИИРПА взял за основу свою же разработку в (девичестве Technics, ставшую 25АС311) изменив динамики на купольные:
1.увеличили объем освободив около 1~1,5л убрав ранее необходимый изолирующий колпак СЧ для 20гдс.
2.возможно подняли диапазон частот ВЧ до ~25000.
3.сократили вероятные паразитные волны при работе НЧ убрав дополнительные препятствия.
4.пассивная АС для работы с перспективными УМ с широким динамическим диапазоном для воспроизведения КД(CD).
Набор СЧ и ВЧ наверняка идентичен таковым от 35АС021-2
Завод Вега получив концепт “сложного в производстве изделия”, оказался не готов к модернизации производственной линии для массового выпуска и продолжил выпуск своей 25АС109-1.
Хуже становится от мысли что потенциально хорошая идея не была реализована даже малой серией.
ВНИИРПА не разрабатывал 25 АС-311 это фантазии завода.
Ну почему, малая серия была.
Являюсь обладателем данной акустики
Подробностей бы про них. Можете написать статью с фотографиями и Дмитрий, уверен, будет не против разместить её здесь. А многие пользователи будут Вам признательны.
Сейчас нахожусь вдали от дома, в конце января фото с подробностями динамиков , фильтров оязательно напишу
И низкочастотник та не 35гдн, рама дугая, магнит больше чем у 75 гдн, соотвественоо больше чем у 50 гдн. Ход диффузора большой, названия нч сейчас не вспомню, но написано было ручкой 30гд-1-…. Не помню, в своё время искал такой динамик, но не нашел. Очень похож на 35гдн, но только ход раза в два больше, соотвественно и магниты огромные стоят, очень слабенькая чуйствительность 85дб, номинальная мощьность 35вт, паспортная 50вт. Это из памяти. Очень хорошая акустика до 20вт, потом нч динамик сам захлебывается, не успевает в нормальное состояние вернуться, вернусь домой выложу всё в подробностях. Что могу сказать, наверное это прототип эстонии 35ас-021, но в закрытом корпусе и с низкочастотником который просторы интернета не знает
Огромный магнит=отличная управляемость, пониженная добротность. Может, их не намагнитили как следует, или с усилком проблемы, по идее, такого быть не должно…
Интересно было бы на фильтра от данной акустике посмотреть
Фильтр добавлен и еще много фото.
Ы гы дэ жэ фильтр?
Динамик НЧ. Вес 5 кг
Фото
По почте ответить не могу, вот такой динамик стоит в 35ас 024, можете в справочник занести. Возможно кто нибудь сталкивался
Да, конечно занесу, спасибо! Больше фото не сделаете?
Сделаю, обязательно, но что именно важно?
В своё время искал на счет такого нч динамика, кто то говорил что это 35 гдн, кто то 10гд- 34, но в живую никто не видел
Все) Чуть крупнее бы.
Подскажите пожалуйста, внешний размер и высоту. Диаметр магнита 130 мм а высота? Диффузор бумага? Я так думаю это какой то опытный образец с завода.
В любом случае эксклюзив тот еще, Вам повезло)
Сделал по нему страницу: https://ldsound.info/30-gd-10/
Высота 540мм
Глубина 270мм, с декором 283мм
Ширина 310мм
Вес 21кг каждой ас
Передняя стенка 35мм
Остальные 20мм
Вес нч динамика 4,8кг
Евгений спасибо большое, добавлю!
Возможно ли изменить параметры нч динамика
Есть ли люди в Ташкенте которые занимаются реставрацией АС
