2А-20 «Ломо»

Низкочастотный громкоговоритель изготавливался на Оптико-механическом объединении им. Ленина. Предназначались для воспроизведения низкочастотного звукового диапазона. Спроектированы на базе громкоговорителя 2А-12, но с изменениями.

2А-20

2А-20

Характеристики 2А-20 «Ломо»:

Диапазон воспроизводимых частот: 40 – 3150 Гц

Среднее стандартное звуковое давление: 0,45 Па

Номинальное сопротивление: 15 Ом

Максимальная мощность: 100 Вт

Частота основного резонанса fs: 40 – 45 Гц

Эквивалентный объем Vas: 130 – 200 л

Полная добротность Qt: 0,35 – 0,45

Габаритные размеры: Ø400х214 мм

Вес: 10 кг

Описание 2А-20 «Ломо»

Низкочастотная, круглая динамическая головка. Корзина выполнена из алюминиевого сплава. Диффузор изготовлен из бумажной массы. Образующая диффузор криволинейна. Магнитная цепь головки состоит из магнита, нижнего фланца с керном и верхнего фланца, скрепленных между собой с помощью латунных шпилек. Пылезащитный колпачок из пленки.

2А-20

2А-20

2а-20

2А-20 2А-20 «Ломо»

Магнитная цепь 2А-20:

  • керн ∅52,5 мм, имеет сквозное отверстие ∅25 мм;
  • верхний фланец размером ∅129х12 мм;
  • отверстие в верхнем фланце ∅55,5 мм;
  • нижний фланец размером ∅129х12 мм;
  • высота воздушного зазора 12 мм;
  • ширина воздушного зазора 1,5 мм.

2а-20

2а-20

2а-20

2а-20

2А-20 «Ломо»

2А-20 «Ломо»

Звуковая катушка 2А-20 намотана на алюминиевом каркасе толщиной 0,23 мм и высотой 37 мм. Намотка выполнена медным проводом в 2 слоя с шириной намотки 20 мм.

2а-20

2а-20

2а-20

2а-20

2А-20 «Ломо» 2А-20 «Ломо»

2А-20 «Ломо»

2А-20 «Ломо» 2А-20 «Ломо» 2А-20 «Ломо»

Фото прислал Алексей, некоторые взяты с guitarplayer.ru

11 комментариев: 2А-20 «Ломо»

  1. Zaton пишет:

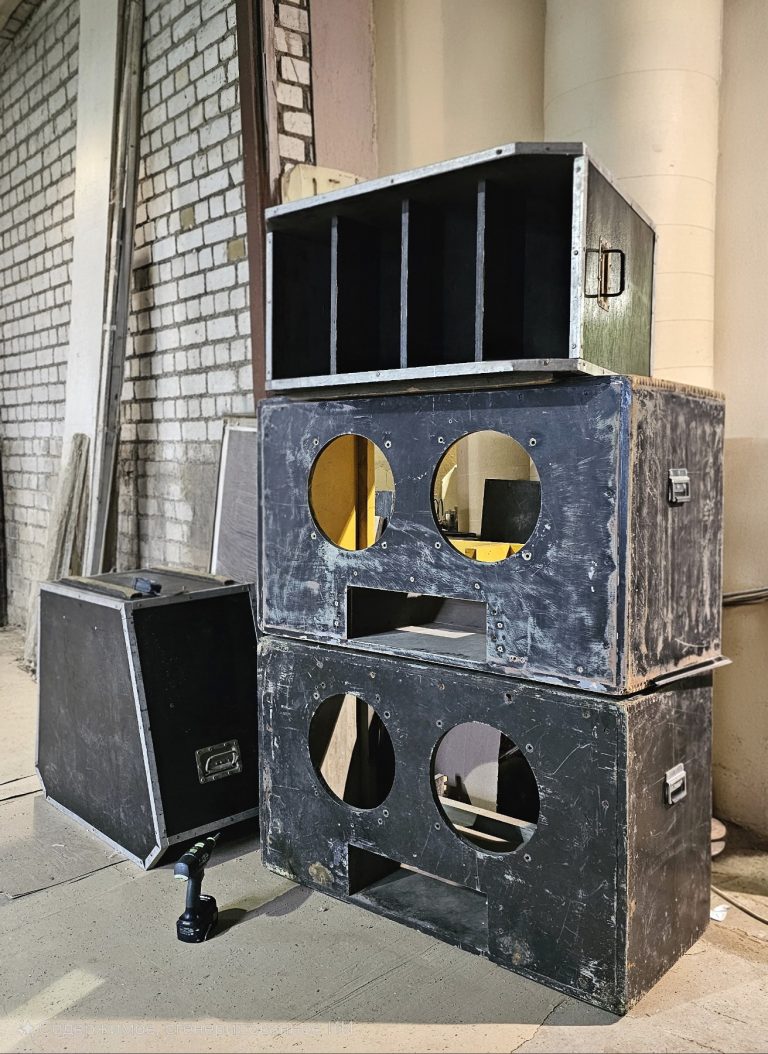

    Имеется такой динамик у меня. Пришлось восстановить из небытие его. От оригинала только магнит и корзина осталась. Звучит очень круто! Использую его как басовый кабинет в корпусе акустики Ломо 32А2, кстати на вашем сайте такой не нашёл, они в кинотеатре стояли когда-то. С самой акустикой мороки было много. Восстановил оригинальный вид, могу сделать фотки если решите добавить ) Сам динамик 50 ватт выдаёт не напрягаясь, посое 50 начинаются искажения. 100 ватт – пиковая мощность очевидно.

    • владимир пишет:

      судя по катушке 50 ват он иесть , попал в руки, буду реставрировать

    • Анатолий пишет:

      вот и мне досталась такая же колонка Ломо 33а2.Также никакой информации не нашел.Жаль что динамик ковырянный специалистами и пыльник стоит большой бумажный.Фото выложил здесь раньше.Но больше всего что все залито и поводки обделаны эпоксидной что ли.Белым клеем типа сургуча бесцветным и т
      д

  2. Анатолий пишет:

    В интернете не нашел никакой инфы о акустике с таким динамиком .Но то что мне попало видел эту акустику с динамиком 2а16.Для очистки и реставрации разобрал-фото динамика прилагаю.

  3. Анатолий пишет:

    Прошу модератора если фото левое как оказалось с таким выпуклым пыльником Динамики Ломо 2А-20 не выпускались.Это уже какой то кулибин что то химичил так как обрыв поводка был повыше потому и такой пыльник влепил.Мое мнение.На звук вроде не влияет.Мощность долбит грудну клетку ощутимо.Сравнивал колонки по звуку с динамиком Самарканд и ЛОМО, какой же лучше не могу сказать. Разные они.

    На моем динамике пыльник не такой как на выложенных фото выше 2а20.И не встречались мне с таким большим и выпуклым пыльником.

  4. Анатолий пишет:

    Ребята!Кто в теме?Подскажите выложенное мною фото выше 2а20 с большим пыльником это не заводское- я так понимаю.Значит кто то пытался что то кулибинить.В итоге это хужеее или ..Играет не затирает динамик но как проверить что все впорядке с частотами и звуком.Отзовитесь Друзья!

    • ldsound пишет:

      Похоже на ремонт. Поставили большего диаметра чтобы скрыть остатки стыка старого пыльника.

      • Анатолий пишет:

        Решил все же снять осторожно этот пыльник бумажный большого размера и оказалось что не стыки хотели скрыть а подводящие провода и катушку которая чуть выпирает.Приклеян был чем то таким едренным
        даже ацетонне смог растворить.Тем более был заделан черной мастикой.Звук стал более натуральный но в сравнении с оригиналом 2а12 играет хуже.Кто подскажет рецепт пропитки или может есть в продаже?и какой размер и пыльник нужен.Думаю правильно демонтировал кулибинский.

        • Анатолий пишет:

          вот и мне досталась такая же колонка Ломо 33а2.Также никакой информации не нашел.Жаль

  5. Анатолий пишет:

    Ребята!Никто не может отписать на раннее вопросы?И еще подскажите какой точный размер Ломо 2а20 пружинный коврик и катушки размеры?Диффузор тяжело найти?

    • В пишет:

      вообще не проблем диффузор найти. на сайте диффузор маркет есть вариант с тканевым подвесом и отдельно, диффузор и подвес на выбор, хоть ппу.
