Модификация 10 ГИ-1-4
Технические характеристики:
Диапазон воспроизводимых частот: 2000 – 25000 Гц
Частота основного резонанса: 2000 Гц
Неравномерность частотной характеристики в диапазоне 2-25 кГц: 8 дБ
Уровень характеристической чувствительности: 88 дБ
Номинальное среднее звуковое давление: 96 дБ
Максимальное звуковое давление: 102 дБ
Коэффициент гармоник на частотах 4000-10000 Гц: 1%
Номинальное сопротивление: 8 Ом
Отклонение сопротивления от номинального значения: ±20%
Предельная шумовая электрическая мощность: 25 Вт
Предельная долговременная мощность (с фильтром): 35 Вт
Предельная кратковременная мощность (с фильтром): 50 Вт
Габаритные размеры: 107x119x32 мм
Масса: 740 г
Описание:

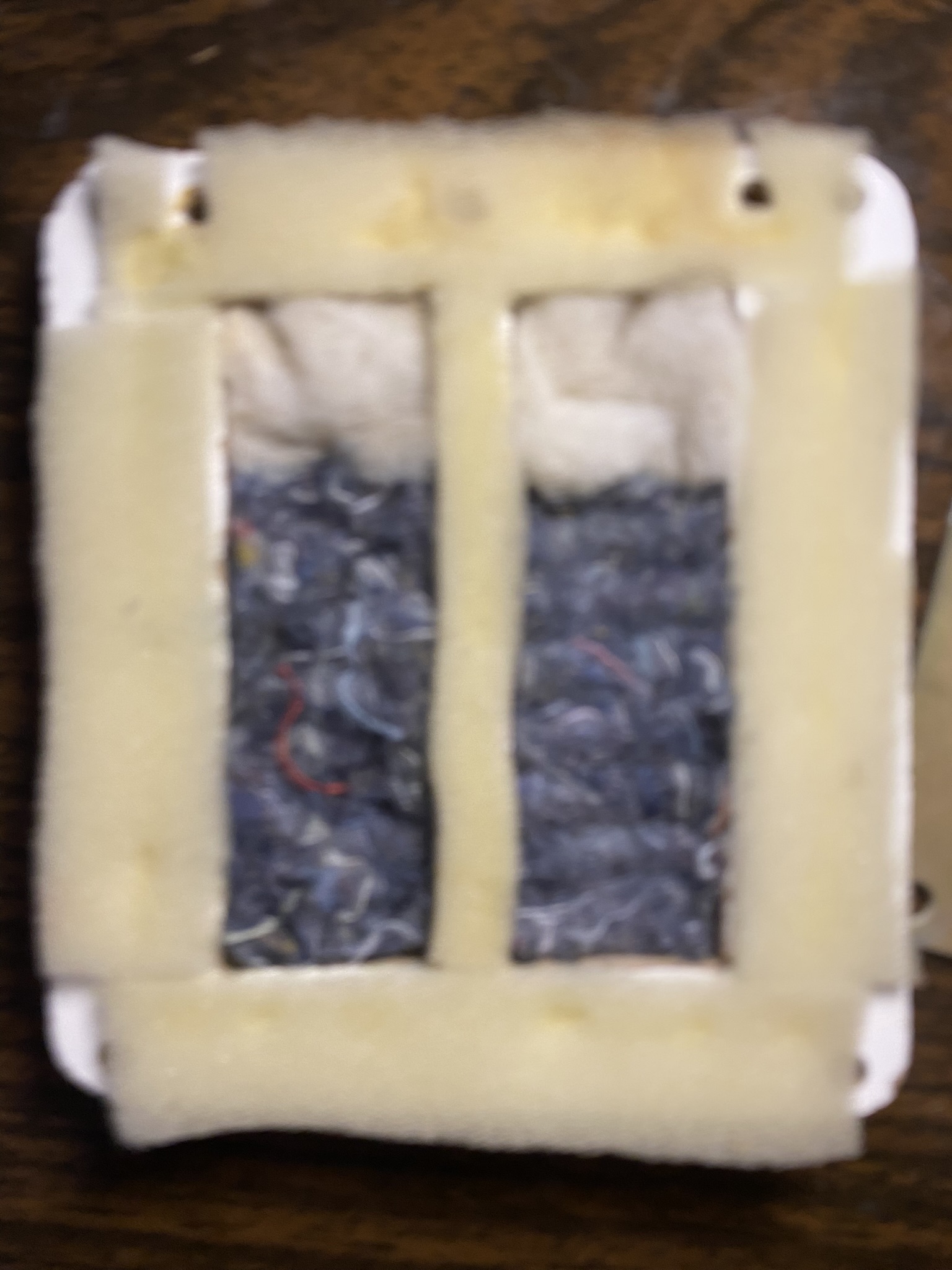

Головка громкоговорителя электродинамического (изодинамического) типа, высокочастотная, прямоугольная, с неэкранированной магнитной цепью. Магнитная система состоит из 2 параллельных противолежащих рядов магнитов. Мембрана плоская из полимерной пленки с нанесенной на нее звуковой катушкой. Магниты удерживаются в пазах рамок. Пластины из магнитомягкого материала, замыкая полюса магнитов, усиливают магнитное поле, воздействующее на мембрану. Зазор между магнитами и мембраной формируется с помощью рамок. Демпфирующий материал сглаживает частотную характеристику. Применяется в таких акустических системах как 25 АС-033 и 25 АС-131.
Они есть в продаже? И какая стоимость?
У нас нет.
У меня есть
Доброго времени!!! Купил 10 ги1 но не понял как определить полярность на этих динамиках! Можете подсказать?
Контакт, рядом с которым находится точка из краски – “+”
Тоесть точка из краски это своеобразная отметка положительного контакта?
Да. Точка, вмятина.
Можно их поставить на s90 вместо 10 гд 35 спасибо
Только придётся фильтр переделывать: здесь 8 Ом, 10гд-35 – 16 Ом, а ещё у всей заводской акустики с изодинамическими ВЧ-головами частота раздела СЧ/ВЧ меньше 5 кГц.
Были такие динамики. В целом звук приятный. Дальше минусы. Отдача скудная, дай бог 87 на ватт.
Через щели и неплотности мембрану выдувает давлением от басовика, нужно промазывать.
Направленность разная по осям, что неудивительно с такой формой излучающих поверхностей. В одной нашей колонке таких динамиков применили два, развернув их перепендикулярно. С направленностью разобрались, интерференцию огребли.
АЧХ динамиков неудачная: до 8-10 кил бежит ровно, после 10 отдача рухает на 10 дБ и тянется дальше. Звук соответствующий, без искры, с пришепётыванием.
Самое забавное, что всеми этими болячками страдают очень дорогие и престижные динамики Эксполинеар RT-7 и RT-9 , довелось с ними поработать. Хозяин увидел результаты измерений и продал их без сожаления.
Таких не помню.
подскажите,где можно купить такие,очень срочно????????
На Авито например
https://krsk.au.ru/11166132/
есть 5шт от филлипса 30 вт 8 ом
Всем привет! Кто-нибудь знает как определить полярность, не разбирая динамика?на одинаковых динамиках стоит синяя метка, на другом серая… но они одна на правом выводе, а другая на левом. Может ли быть (на одинаковых головках) на одном динамике «+» слева, на другом справа? P.S. динамик 25гдв1-4. Спасибо!
Обычно любая метка означает плюс, а как в Вашем случае даже не знаю. Возможно и перепутаны.
Здравствуйте. Как разобрать данные динамики ? Спасибо. Как узнать на целостность динамиков ?
Подать 1.5в напряжения или мультиметром прозвонить.
Они на винтах. Но там аккуратно нужно, последний винт не откручивать. Есть видео на ютубе, посмотрите (10 ГИ-1).
Где-то находил в инете подробную информацию по ремонту этих динамиков
Восстановление (точнее-переделка из изодинамика – в ленточный динамик) 10ГИ-1 (25ГДВ-1-4/8)
Не эта: https://ldsound.info/elektrostaticheskaya-prozrachnost-ot-10-gi-1-4/
По поводу разборки данных головок есть видео на Ютубе. Оно же касается разборки 10ГИ, однако без острой необходимости этого лучше не делать.
Спасибо . Гляну. Мне их сорать надо . Чел отдал а они были раскручены и один магнит отдельно. Чуть пленка порвана в углу. Вот и спрашивал. Спс
Спасибо . Гляну. Мне их собрать надо . Чел отдал а они были раскручены и один магнит отдельно. Чуть пленка порвана в углу. Вот и спрашивал. Спс
Если повреждена катушка, можете уже не собирать наверное…
Превратил на неделе такой в 16-Омный 25ГДВ-1-16 для Электроники 35АС-130 с помощью плёнки от НПП “Диффузор”, клея, уймы времени и какой-то матери… Сравнил с оригиналом – вроде сильной разницы не заметно. Буду экспериментировать с фильтрами 130-х.
Дайте ссылку, где брали.
Я брал с рук у одного знакомого, но вот тут всё есть: https://vk.com/doc-16014755_487309883
Собирать их не просто, дорожки на мембранах алюминиевые соотв. нужен подходящий флюс, плюс заклёпки клепать для проводов как в оригинале. При установке плёнок надо приклеивать на БФ и натягивать плёнку пока клей не схватился. Если использовать двухсторонний скотч позже могут появиться волны т.к. клей на скотче не высыхает
Привет комрады!
Разборка достаточно простая.
Потребуется 2 болтика длиной в 2 раза (#2) и 2 болтика в 4 раза (#4) длиннее родных.
0. Отпаивсем выводы с колодки.
1. Выкручиваем 2 родных болтика (#1) по диагонали и вкручиваем #2 не до конца.
2. Выкручиваем оставшиеся болты #1.
3 вкручиваем болты #4 так, что бы при полном вывичивании болтов #2 крышка уперлась в #4
4. Потихоньку и по очереди выкручиваем #2 и пловина днамика начирает подниматся. Динамик разделился.
5. Обязательно следите, что бы пластикая рамка в которую уложены магниты не слетела.
6.Потихоньку и по очереди выкручиваем #4 и половина днамика начинает подниматься. Динамик полностью разделился.
7. Неспешно и уверенно, придерживая заднюю крышку, магниты и рамку разбииаем дин.
Заклепки окисляются и теряют контакт с дорожкой. Выводы можно припаять прямо к дорожкам. Флюс для пайки алюминия и легкоплавкий припой решают задачу на ура. После пайки промойте дистиллированной водой. Воды не жалейте. Проверено, работает более 12 лет.
Для расширения диапазона в сторону высоких частот и повышения отдачи, можно применить самодельный рупор склеенный из школьных линеек с помощью клеевого пистолета.
Не плохо, я делал похожее.
И как он показал себя в сравнении с оригиналом? Диаграмма направленности по вертикали, по видимому осталась та же? Горизонтальные вставки не делали?
Я не так делал, но немного схоже. По вертикали все так же осталось, а вот по горизонту лучше намного стало.
оригинального рупора в комплекте с пищалкой мне не продали, поэтому и пришлось его клеить самому. Подбирал угол раскрытия, чтобы усилить наиболее высокие частоты. Были варианты с двумя, четырьмя, шестью линейками с горизонтальной перемычкой и без. Вот некоторые АЧХ Синий без рупора, голубой – с горизонтальной перемычкой, зелёный график той конструкции что на фото с фильтром
Снял пищалки с пары колонок 25ас-033 одного года выпуска (1992) так у них разная полярность, на одной точка-плюс справа, а на другой пищалке – слева. Проверил действительно точками обозначен плюсовой вывод. Батарейкой пищалку трудно проверить, использовал другой способ: с помощью генератора 5кГц подключив параллельно две пищалки, одна с заранее известной полярностью (2ГДШ), а другая с неизвестной (25ГДВ). При совпадении полярностей параллельных головок общая громкость возрастает и звук слитный. Может кому-то этот способ будет полезен, кто не знал.
Спасибо. Проверка по фазе, способ хороший, нужно запомнить)
Спасибо. ЧИТАТЬ ВСЕМ. блин там реально определить полярность не реально. да если еще на заводе магниты не так поставили . такое бывает.Спасибо Серега.
Идея изготовления мембран для восстановления пищалок, берём клейкий термоскотч наклеиваем алюминиевую форму делаем на фольге рисунок дорожек (ЛУТ и т.д.) вытравливаем дорожки (примерный вид на фото)
“фольгу” толщиной 5…10 микрон
Здравствуйте. Хочу купить 25 ГДВ-1-8, обратил внимание, что некоторые продают с шайбой под пломбу с оплобировкой, некоторые без, только 4 винта. Они с завода все пломбировались или были просто на 4-х винтах без пломб? Спасибо заранее.
Поздние выпуски были с пломбами, но сейчас они все б.у. и наличие пломбы ничего не гарантирует, проверяйте звук. Даже если они в коробках и непаянные , то могли отпаяться контакты т.к. использовался активный флюс
Здравствуйте. Влияет ли на звук и фазность (полярность), как установлены мембраны, пленкой наружу или внутрь? Купил через интернет пару (похоже с 1 пары колонок сняты, судя по штампам и виду), когда покупал спросил продавца, почему у одного желтая мембрана, у другого белая. Он ответил-“наверно один на солнце выгорел”. А когда получил динамики-понял. У одного мембрана (желтая пленка) наружу, алюминиевая обмотка внутрь, у другого обмотка снаружи, поэтому и белый вид. Спасибо за ответ.
Что-то подсказывает, что разницы не будет никакой, но мои изодинамики изначально были золотом наружу.

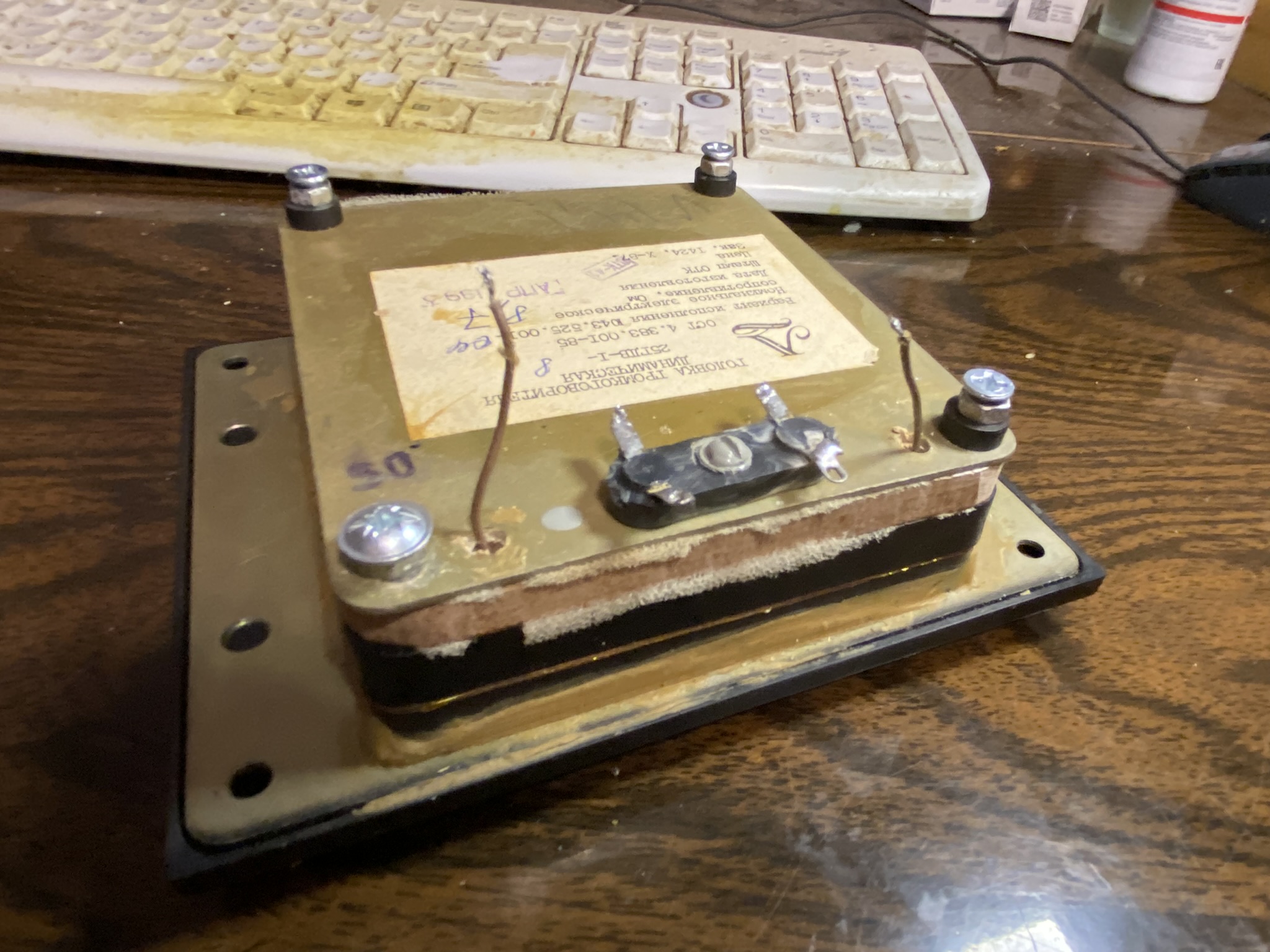

Разбирайте аккуратно, вместо одной (из диагональной) пары штатных винтов сначала вверните длинные винты из нержавейки с гайками, а уже потом отворачивайте короткие. Постепенно отворачивайте гайки (верхняя половинка начнет подниматься из-за отталкивания), а потом окончательно выверните длинные винты. Да, и со стола уберите всё лишнее. Не забудьте отправить провода от наружной колодки, не перегревайте выводы.
Полярность в любом случае нужно проверять, выше я писал как это сделать
Смотрим кино https://www.youtube.com/watch?v=nK67bVP_zqQ&t=173s , оцениваем свои возможности, покупаем два длинных винта, если нет в наличии, для начала отпаиваем проводочки от клемм, дальше, как в просмотренном кино, переворачиваем мембрану, собираем, получаем удовольствие от работы. По времени 5 минут. Удачи.
Переворачивать мембрану необязательно, были головки и жёлтые и белые, с разной полярностью, проще проверить фазировку и подключить правильно. Конечно вы в праве делать со своими вещами что угодно, если это не нарушает прав других людей
Полярность проверял так: к выводам подключал батарейку на 1,5 Вольта и визуально определял движение (поднятие) мембраны “на себя”. По полюсам батарейки и определял полярность
