Изготовитель: ТПО «РЭТ» г. Таллинн и Брянский электромеханический завод. Разновидность 20ГД-1 (3.843.003) и аналог 25ГДС-3-8.
Пунане РЭТ – динамики “Эстония”
Основные технические характеристики 20ГДС-2:
Диапазон воспроизводимых частот: 630 – 8000 Гц
Частота основного резонанса (Fs): 450 Гц
Уровень характеристической чувствительности: 87,5 дБ
Номинальное сопротивление: 8 Ом
Предельная паспортная мощность: 20 Вт
Внешние размеры: Ø140 мм
Устанавливался в акустические системы:
30 АС-002 «Эстония»
30 АС-003 «Эстония»
35 АС-021-1 «Эстония»
35 АС-021-2 «Эстония»
130 АС-002 «Союз»
130 АС-002 «Эстония»
130 АС-003 «Эстония»
Обзор 20ГДС-2
Среднечастотный купольный динамик. Имеет мягкий купол из ткани с пропиткой. Каркас ЗК из алюминиевой фольги. На керне медный колпачок. Сзади закрыт защитным кожухом. Магнит кольцевой, ферритовый.
Их выпускало не только “ПО РЭТ”, но и Брянский “ЭМЗ”
Брянские имеют такой логотип
Отлично пели голосами различных певцов. Радовали прям 🙂
Для справки, отличия у динамиков с пластиковым круглым фланцем от старого алюминиевого квадратного в том, что в новом магнитный зазор сделали меньше – отдача повысилась, но медной гильзы на керне в пластикового нет
Вид с обратной стороны
доброго вечора, автору статі про магнітну систему пропустили добавити діаметр верхнього фланца і нижнього керна на порталі якось сайту знайшов внутріний діаметр звукової катушки 40.25мм може комусь буде в нагоді, дякую
Юрка, а шо, в Украине не делають ремкомплектов для них? Там же цех был.
Чтоб повысилась отдача, надо было сделать каркас у катушек бумажный, а не из фольги. Дурдом прям с этими динамиками.
Какая частота резонанса на самом деле, кто-нибудь измерял?
Кто то здесь видит на керне медный колпачек ?
Колпачок был на старых, тут нет
Никакого колпачка на кёрне нет и он не нужен. Колпачок компенсирует рост сопротивления с частотой, чтобы не проседала чуйка. Для СЧ-звена такой конструкции это лишнее извращение. Собственно, динамики сия планировались чтобы быть использованными с магнитной жидкостию в зазоре. Но в последний момент латыши почему-то передумали и партия пошла в раздачу том виде, в каком она сейчас: низкая чуйка, из-за тяжелой алюминиевой гильзы, и высокий резонанс, из-за задубевшей пропитки купола.
-Гъовно, как сказал бы Тарас Бульба.
Если есть медный колпак чувствительность наоборот падает, что бы компенсировать потерю нужно керн толще делать как у 10 ГДВ-43С, медный колпачок не участвует в магнитном зазоре за одно целое с керном, снимите его и какой получится зазор, от сюда и чувствительность низкая, колонки Эстония были разработаны в ВНИИРПА, и переданы на РЭТ, на эстонских динамиках медные колпаки были, магнитную жидкость никто не планировал использовать, в то время Рижский радиозавод проводил эксперименты с ней.

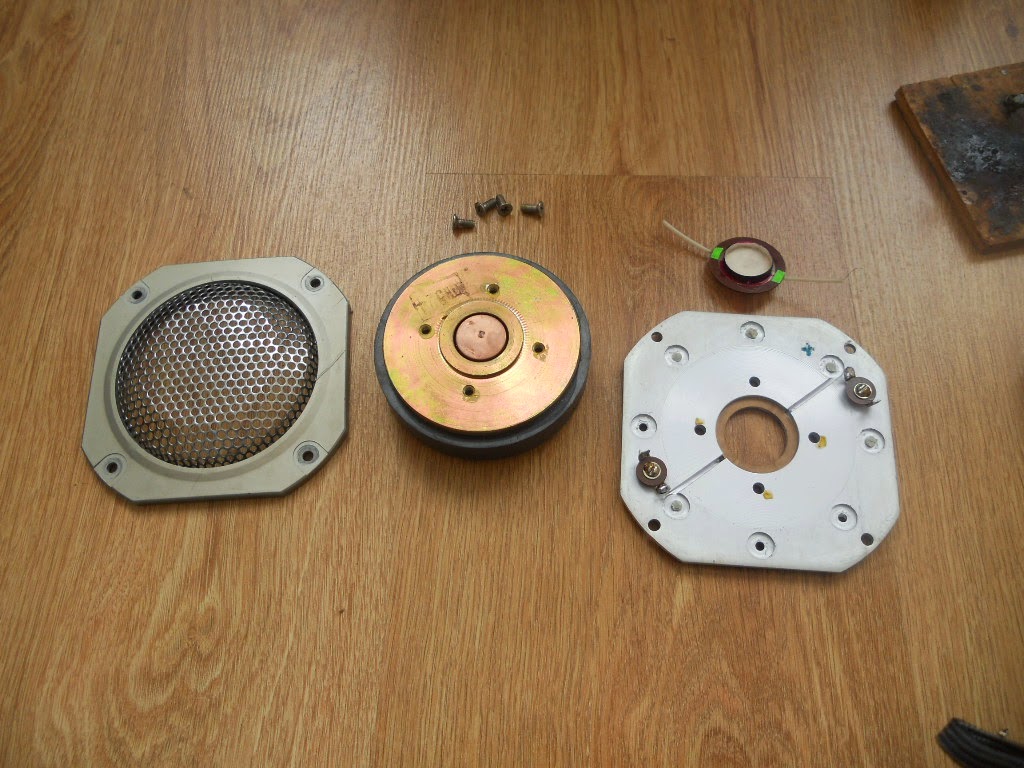

На заднем плане магнитная цепь СЧ динамика.
